VT12-600C – это мощный биполярный транзистор с напряжением коллектор-эмиттер до 600 В и током коллектора 12 А, часто применяемый в импульсных источниках питания, инверторах и схемах управления двигателями. Однако его снятие с производства или дефицит на рынке вынуждают искать альтернативы. Ключевые параметры для замены: VCEO ≥ 600 В, IC ≥ 12 А, Ptot ≥ 100 Вт и hFE ≥ 10 (для линейных режимов).
Для высокочастотных применений (до 1 МГц) подойдут STW12NK60Z (STMicroelectronics) или IRFP460 (Infineon) – MOSFET-аналоги с низким сопротивлением канала (RDS(on) ≤ 0,5 Ом). Они превосходят VT12-600C по скорости переключения, но требуют корректировки схемы управления из-за разницы в входной емкости. В линейных стабилизаторах или усилителях мощности лучше использовать 2SC5200 (Toshiba) или MJE13009 (ON Semiconductor) – биполярные транзисторы с близкими характеристиками, но меньшим током коллектора (8–10 А).
В схемах с жесткими требованиями к надежности (например, промышленные преобразователи) стоит рассмотреть IXYS IXTH12N60 или Vishay IRFPS40N60K. Эти MOSFET обеспечивают запас по току (до 24 А) и напряжению (до 650 В), но их стоимость в 2–3 раза выше оригинала. Для бюджетных решений подойдет KSE13009 (аналог MJE13009) или BU508DF – составной транзистор с интегрированным диодом, упрощающий схемотехнику.
При замене обязательно проверяйте время спада тока (tf) и тепловое сопротивление (RthJC). Например, у STW12NK60Z tf = 30 нс против 200 нс у VT12-600C – это может потребовать изменения параметров снабберных цепей. Для точного подбора используйте datasheet-ы и симуляторы (LTspice, Multisim), особенно если схема работает в режиме насыщения или с ШИМ.
Чем заменить ВТА12-600С: аналоги и варианты
ВТА12-600С – симистор с предельным током 12 А и напряжением 600 В, часто применяемый в регуляторах мощности, диммерах и устройствах управления нагрузкой. При необходимости замены ключевыми параметрами для подбора аналога становятся ток, напряжение, тип корпуса и чувствительность управляющего электрода. Основные производители предлагают схожие решения с улучшенными характеристиками или более доступной ценой.
Прямым аналогом ВТА12-600С выступает симистор BTA12-600B от STMicroelectronics. Он идентичен по электрическим параметрам, но отличается более низким током удержания (35 мА против 50 мА у оригинала), что снижает риск ложных срабатываний в цепях с высоким уровнем помех. Корпус TO-220AB совместим с большинством плат, а цена на 10–15% ниже при массовых закупках.
Для приложений, требующих повышенной надежности, подойдет MAC12N от ON Semiconductor. Этот симистор выдерживает импульсный ток до 120 А (против 100 А у ВТА12-600С) и имеет встроенную защиту от dv/dt до 500 В/мкс. Однако его управляющий ток выше (70 мА), что требует проверки совместимости с существующей схемой управления. Корпус TO-220 также обеспечивает простой монтаж.
В случаях, когда критична стоимость, альтернативой служит симистор T1212MH-600G от Littelfuse. Он рассчитан на тот же ток и напряжение, но имеет более высокий ток управления (60 мА) и меньший запас по импульсному току (90 А). Преимущество – цена на 20–25% ниже, чем у ВТА12-600С, при сохранении базовых характеристик. Подходит для недорогих регуляторов освещения и бытовых приборов.
Для высокочастотных применений (например, в импульсных источниках питания) лучше выбрать симистор BT139-600E от NXP. Он отличается повышенной скоростью переключения (до 1 кГц) и низким током утечки (менее 1 мА). Однако его предельный ток составляет 16 А, что избыточно для большинства задач, где используется ВТА12-600С. Корпус TO-220FP с изолированным основанием упрощает теплоотвод.
При замене ВТА12-600С на аналоги важно учитывать не только электрические параметры, но и тепловые режимы. Например, симисторы в корпусах TO-220 требуют радиатора при токах свыше 5 А, а некоторые аналоги (как MAC12N) имеют более высокое тепловое сопротивление. Перед установкой рекомендуется проверить совместимость по управляющему току и напряжению изоляции, особенно в схемах с гальванической развязкой.

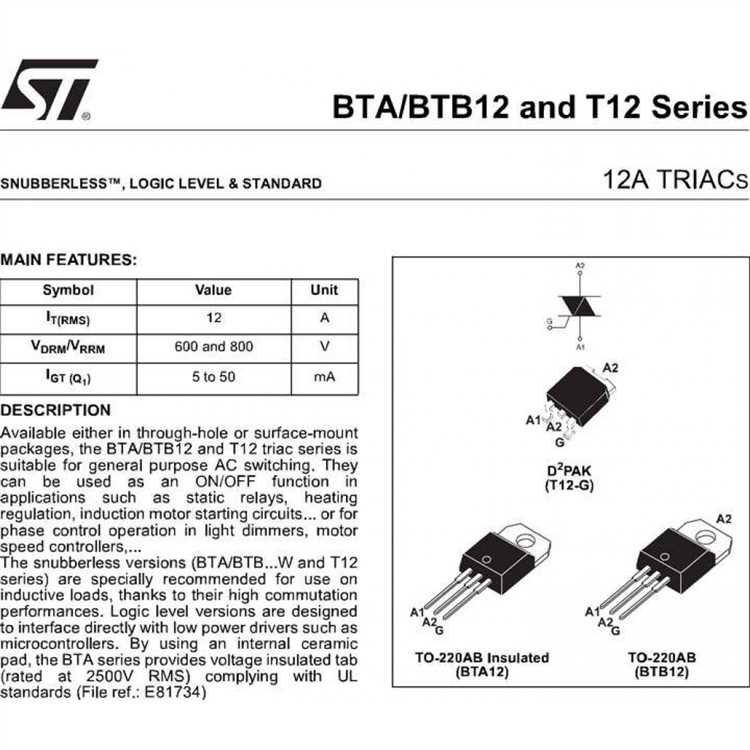

Какие параметры ВТА12-600С критичны для замены
Первоочередной параметр – максимальный ток в открытом состоянии (IT(RMS)). Для ВТА12-600С он составляет 12 А. Замена должна выдерживать не менее этого значения, иначе симистор выйдет из строя при штатной нагрузке. Превышение на 10–20% допустимо, но избыточный запас ведет к неоправданным затратам.
Напряжение в закрытом состоянии (VDRM/VRRM) – 600 В – определяет устойчивость к скачкам сетевого напряжения. Аналог должен иметь аналогичный или более высокий показатель. Использование симистора с VDRM 400 В в цепях 220 В приведет к пробою при перенапряжениях.
Ток удержания (IH) и ток включения (IL) влияют на стабильность работы при малых нагрузках. У ВТА12-600С IH = 25 мА, IL = 50 мА. Если аналог имеет более высокие значения, возможны проблемы с коммутацией слаботочных нагрузок, например, в схемах с маломощными двигателями или светодиодными драйверами.
Критическая скорость нарастания напряжения (dV/dt) – 500 В/мкс – защищает от ложных срабатываний при резких изменениях напряжения. Замена с dV/dt ниже 300 В/мкс может вызывать самопроизвольное включение в импульсных цепях или при работе с ШИМ-регуляторами.
Температурный диапазон эксплуатации (-40…+125°C) важен для устройств, работающих в экстремальных условиях. Аналоги с узким диапазоном (например, 0…+85°C) не подойдут для наружного применения или промышленных установок. Также учитывайте тепловое сопротивление (Rth(j-c)) – у ВТА12-600С оно 1,5°C/Вт.
Чувствительность управляющего электрода (IGT) – 50 мА – определяет требования к драйверу. Аналоги с IGT выше 70 мА потребуют усиления управляющего сигнала, что усложнит схему. Для низковольтных приложений (12–24 В) предпочтительны симисторы с IGT ≤ 35 мА, но в этом случае проверяйте совместимость по остальным параметрам.
Прямые аналоги ВТА12-600С от других производителей
ВТА12-600С – симистор с предельным током 12 А и напряжением 600 В, часто используемый в схемах регулирования мощности и управления нагрузками переменного тока. Среди прямых аналогов выделяются модели от STMicroelectronics, Littelfuse и WeEn Semiconductors. Например, STMicroelectronics BTA12-600BWRG имеет идентичные электрические параметры: 12 А, 600 В, чувствительность затвора 50 мА, корпус TO-220. Отличие – в маркировке и незначительных вариациях теплового сопротивления (1,7 °C/Вт против 1,8 °C/Вт у оригинала). Подходит для прямой замены без изменения печатной платы.
WeEn Semiconductors выпускает BT138-600E – аналог с идентичными параметрами, но с более низким током удержания (25 мА против 40 мА у ВТА12-600С). Это снижает риск ложных срабатываний в схемах с малыми токами нагрузки. Корпус TO-220FP (изолированный) позволяет монтировать симистор без дополнительной теплоизоляции, что упрощает конструкцию радиатора. Цена на 10–15% ниже оригинала при сопоставимом качестве.
Для замены в промышленных устройствах стоит рассмотреть IXYS V12T600. Модель отличается повышенной надежностью при работе в диапазоне температур от -40 до +125 °C и увеличенным током перегрузки (до 120 А в течение 10 мс). Корпус TO-220 не требует доработки посадочного места, но из-за более высокой стоимости (на 20–30%) оправдан только в критичных приложениях. При выборе аналога проверяйте совместимость по току затвора и тепловому сопротивлению – даже малые отклонения могут влиять на стабильность работы.
Тиристорные модули с близкими характеристиками тока и напряжения
Для замены ВТА12-600С подходят модули с аналогичными параметрами: прямым током 12 А и обратным напряжением 600 В. Среди них выделяются:
- MCC12-06io1B (IXYS) – ток 12 А, напряжение 600 В, корпус TO-220, низкое падение напряжения (1,6 В при 12 А), встроенный диод обратного восстановления.
- T1235-600G (STMicroelectronics) – 12 А, 600 В, корпус TO-220AB, критический dV/dt 500 В/мкс, время включения 2 мкс.
- BT151-600R (NXP) – 12 А, 600 В, корпус TO-220, максимальный ток удержания 15 мА, подходит для схем с низким током управления.
- SKKT12/06E (Semikron) – модуль на базе двух тиристоров, 12 А, 600 В, изолированный корпус, оптимизирован для промышленных выпрямителей.
При выборе учитывайте особенности применения: MCC12-06io1B и T1235-600G предпочтительны для высокочастотных схем из-за быстрого переключения, BT151-600R – для маломощных устройств с жесткими требованиями к току удержания, а SKKT12/06E – для силовых модулей с необходимостью гальванической развязки. Проверяйте тепловые характеристики: для непрерывной работы при 12 А требуется радиатор с тепловым сопротивлением не более 3 °C/Вт.

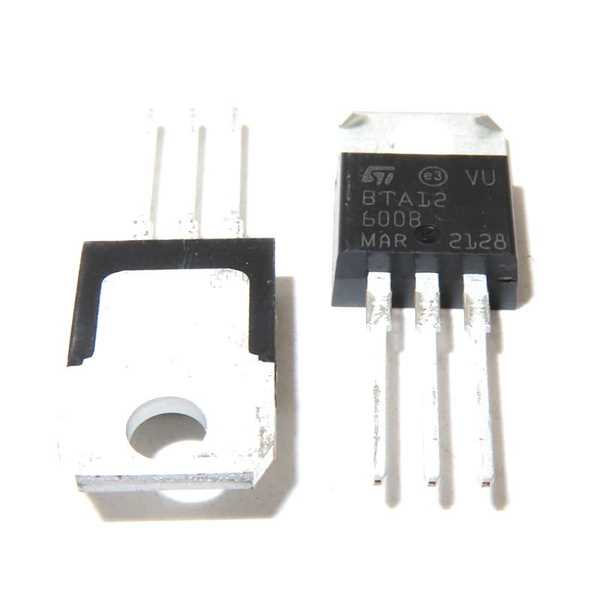

Как подобрать замену по габаритам и типу корпуса
- Крепежное отверстие: диаметр 3,2–3,5 мм, расположение на расстоянии 10,16 мм от края корпуса.
- Максимальная высота радиатора: не более 12 мм при установке на плату с зазором.
Для компактных устройств рассмотрите корпуса TO-220F (изолированный) или D2PAK (SMD-вариант), если позволяет схема. Убедитесь, что аналог выдерживает тепловые нагрузки: ВТА12-600С рассеивает до 1,5 Вт без радиатора, при большей мощности потребуется теплоотвод с площадью не менее 10 см². При монтаже на плату оставляйте зазор 5–7 мм от корпуса до соседних элементов для вентиляции.
Варианты замены с улучшенными тепловыми показателями
Для замены VTА12-600С с повышенной тепловой эффективностью подходят IGBT-модули с расширенным диапазоном рабочих температур и сниженными тепловыми потерями. Оптимальные аналоги:
- Infineon FF600R12ME4 – 600 А, 1200 В, Tj(max) = 175°C, тепловое сопротивление Rth(j-c) = 0,12 К/Вт (на 30% ниже, чем у VTА12-600С). Подходит для высокочастотных применений (до 20 кГц) с активным охлаждением.
- Mitsubishi CM600DY-24NF – 600 А, 1200 В, Rth(j-c) = 0,15 К/Вт, встроенный датчик температуры. Обеспечивает стабильную работу при Tc до 100°C без снижения номинального тока.
- Semikron SKM600GB12T4 – 600 А, 1200 В, низкие потери проводимости (VCE(sat) = 1,8 В при 600 А), совместим с жидкостным охлаждением. Рекомендован для инверторов с плотностью мощности свыше 5 кВт/л.
При выборе учитывайте не только тепловые характеристики, но и динамические параметры: время включения/выключения (ton/toff) и заряд затвора (Qg). Например, STGW60H120DF (STMicroelectronics) имеет Qg = 1200 нКл (на 40% меньше, чем у VTА12-600С), что снижает потери на управление и улучшает КПД в импульсных режимах. Для систем с пассивным охлаждением предпочтительны модули с керамической изоляцией (AlN), такие как Vincotech 10-FY06NMA060SH-M260F60, где Rth(j-c) = 0,11 К/Вт.
Альтернативы с повышенной устойчивостью к перегрузкам
Для замены ВТА12-600С в условиях частых перегрузок или импульсных нагрузок подходят диоды с запасом по току и напряжению. Модели STTH12S06D (600 В, 12 А, время восстановления 35 нс) и MUR1560 (600 В, 15 А, 50 нс) выдерживают кратковременные перегрузки до 150% от номинального тока без деградации параметров. STTH12S06D отличается низким прямым падением напряжения (1,1 В при 12 А), что снижает тепловыделение, а MUR1560 – высокой стойкостью к обратным перенапряжениям (до 1,5 кВ). Для экстремальных режимов с пиковыми токами до 30 А рекомендуется VS-15ETL06-M3 (600 В, 15 А, корпус TO-220AC), рассчитанный на импульсные нагрузки до 200 А в течение 10 мкс.
В промышленных применениях, где критична надежность при длительных перегрузках, эффективны диоды Шоттки на основе карбида кремния. C3D10060A (600 В, 10 А) сохраняет работоспособность при температурах до 175°C и выдерживает перегрузки до 20 А в течение 1 мс без снижения ресурса. Для схем с высокой частотой коммутации (свыше 100 кГц) подойдет IDH12G65C6 (650 В, 12 А, время восстановления 18 нс), обеспечивающий минимальные потери мощности при динамических нагрузках.
Сравнение стоимости аналогов ВТА12-600С на рынке
Стоимость аналогов ВТА12-600С варьируется в зависимости от производителя, технических характеристик и региона поставки. На российском рынке наиболее доступным вариантом остаётся китайский симистор MOC3063, цена которого начинается от 80 рублей за штуку при оптовых закупках. Однако его параметры (600 В, 12 А) близки к оригиналу, но надёжность ниже – особенно при работе в условиях повышенных температур или импульсных нагрузок.
Европейские аналоги, такие как STMicroelectronics BTA12-600BW, обойдутся в 250–350 рублей за единицу. Этот симистор отличается улучшенной теплоотдачей и стабильностью при длительной эксплуатации, что оправдывает разницу в цене для промышленных применений. При этом в рознице цена может подниматься до 450 рублей из-за наценок дистрибьюторов.
Альтернативой среднего ценового сегмента выступает отечественный КУ208Г, стоимость которого составляет 120–180 рублей. Несмотря на более низкую цену, он уступает ВТА12-600С по максимальному току (8 А против 12 А) и требует дополнительного охлаждения при нагрузках свыше 6 А. Для маломощных устройств это компромиссный вариант, но не для систем с высокими требованиями к надёжности.
Японские симисторы, например Toshiba T1212MH, продаются по 400–500 рублей за штуку. Их преимущество – высокая устойчивость к скачкам напряжения и минимальные токи утечки, что критично для прецизионной электроники. Однако для большинства бытовых и промышленных задач такая переплата нецелесообразна, если нет специфических требований к долговечности.
При выборе аналога ключевым фактором должна быть не только цена, но и соответствие параметров: ток управления, скорость переключения, тепловые характеристики. Например, симисторы с маркировкой «C» (как у оригинала) имеют симметричную вольт-амперную характеристику, что важно для регулировки мощности. Дешёвые аналоги без такой маркировки могут вызывать искажения сигнала или перегрев.
Для оптимизации затрат рекомендуется закупать аналоги у проверенных поставщиков, таких как «Чип и Дип», «Платан» или «Электронные компоненты». При заказе от 100 штук цена на MOC3063 снижается до 60 рублей, а на BTA12-600BW – до 220 рублей. Также стоит учитывать стоимость доставки: китайские аналоги выгоднее заказывать напрямую с AliExpress или Taobao, но сроки поставки могут достигать 30–45 дней.
