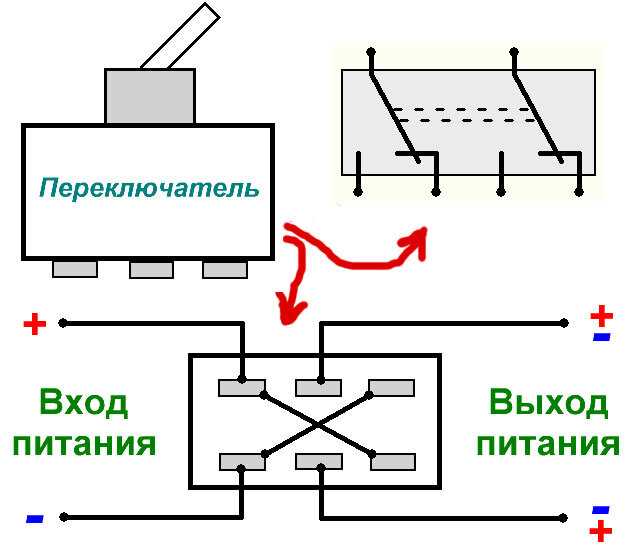

Что будет если соединить плюс и минус

Замыкание плюсового и минусового проводников – критическая неисправность, приводящая к мгновенному росту тока до значений, превышающих номинальные в десятки и сотни раз. В цепях постоянного тока с напряжением 12 В и сопротивлением проводов 0,1 Ом ток короткого замыкания (КЗ) достигает 120 А, что вызывает нагрев проводника до 200–300 °C за доли секунды. В сетях переменного тока 220 В при аналогичных условиях ток КЗ может превышать 2000 А, что приводит к расплавлению изоляции и возгоранию за 0,01–0,1 с.

Первичный эффект – термическое разрушение. Медный провод сечением 1,5 мм² при токе 100 А нагревается до температуры плавления (1085 °C) за 1,2 с. Алюминиевый провод аналогичного сечения разрушается быстрее из-за более низкой температуры плавления (660 °C) и худшей теплопроводности. Вторичные последствия включают повреждение источников питания: аккумуляторы теряют емкость на 30–50% после одного КЗ, а импульсные блоки питания выходят из строя из-за перегрузки ключевых транзисторов (например, MOSFET с пределом 50 А при токе 200 А сгорают за 50 мкс).

Электродинамические силы при КЗ в цепях с индуктивной нагрузкой достигают сотен ньютонов. Кабель сечением 25 мм² при токе 500 А испытывает усилие до 25 Н/м, что приводит к механическим повреждениям креплений и обрыву проводников. В высоковольтных системах (6–10 кВ) динамические нагрузки вызывают деформацию шин и разрушение изоляторов.

Для предотвращения последствий используйте плавкие предохранители с временем срабатывания менее 0,1 с при 5-кратном номинальном токе. Автоматические выключатели типа B или C должны соответствовать току КЗ в цепи: для 12 В – не менее 150 А, для 220 В – 6 кА. В цепях с индуктивной нагрузкой применяйте варисторы или TVS-диоды для гашения перенапряжений до 1,5 кВ. Проверяйте сопротивление изоляции мегаомметром не реже одного раза в год: минимально допустимое значение – 0,5 МОм для низковольтных цепей.

Какие физические процессы происходят при коротком замыкании

При коротком замыкании сопротивление цепи резко падает до значений, близких к нулю, что вызывает лавинообразный рост тока согласно закону Ома: I = U/R. В типичной бытовой сети 220 В ток может превысить 1000 А за миллисекунды, что в сотни раз выше номинальных значений. Энергия, рассеиваемая на участке замыкания, пропорциональна квадрату тока (P = I²R) и достигает мегаваттных мощностей, приводя к мгновенному разогреву проводников до температур плавления меди (1085°C) или алюминия (660°C). В месте контакта возникает электрическая дуга с температурой до 6000°C, ионизирующая воздух и создающая плазменный канал проводимости.

В металлических проводниках замыкание вызывает ударную волну тока, распространяющуюся со скоростью, близкой к скорости света в данной среде (около 200 000 км/с для меди). Электроны, движущиеся под действием электрического поля, сталкиваются с кристаллической решеткой, передавая ей кинетическую энергию и вызывая джоулев нагрев. При плотности тока свыше 10⁶ А/см² начинается термоэлектронная эмиссия, усиливающая ионизацию и поддерживающая дуговой разряд даже после механического разрыва контакта. В полупроводниковых приборах (диоды, транзисторы) замыкание провоцирует тепловой пробой p-n-переходов из-за локального перегрева и необратимого разрушения кристаллической структуры.

Магнитное поле, возникающее вокруг проводника при коротком замыкании, достигает индукции в десятки тесла, создавая механические усилия до 100 Н/м, способные деформировать или разрывать шины и кабели. В аккумуляторах и химических источниках тока замыкание вызывает неконтролируемую экзотермическую реакцию с выделением водорода и кислорода (для свинцово-кислотных батарей), что приводит к взрыву при концентрации газов свыше 4%. Для защиты используют предохранители с плавкими вставками, рассчитанными на ток срабатывания I = k·Iном, где k – коэффициент запаса (1,25–2,5), или автоматические выключатели с электромагнитным расцепителем, реагирующим на di/dt за 1–10 мс.

Как изменяется ток и напряжение в цепи при замыкании полюсов

При замыкании положительного и отрицательного полюсов источника напрямую сопротивление цепи падает до минимальных значений, часто близких к нулю. В идеальном случае (без учета внутреннего сопротивления источника) ток теоретически стремится к бесконечности, но на практике ограничивается внутренним сопротивлением источника и проводников. Например, в цепи с аккумулятором 12 В и внутренним сопротивлением 0,01 Ом ток короткого замыкания составит около 1200 А. Напряжение на клеммах источника при этом снижается до долей вольта из-за падения напряжения на внутреннем сопротивлении.

В реальных системах последствия зависят от типа источника. Литиевые аккумуляторы при коротком замыкании генерируют токи до 100–300 А на 1 А·ч емкости, что приводит к быстрому разогреву и риску возгорания. Свинцово-кислотные батареи менее критичны: ток короткого замыкания обычно не превышает 20–50 А на 1 А·ч, но выделение водорода создает опасность взрыва. Для расчета тока используют формулу I_кз = U_ном / R_внутр, где U_ном – номинальное напряжение, R_внутр – внутреннее сопротивление источника.

Напряжение в цепи при коротком замыкании распределяется неравномерно. Основное падение происходит на внутреннем сопротивлении источника, а на внешних проводниках напряжение близко к нулю. Например, в цепи с источником 5 В и внутренним сопротивлением 0,1 Ом при коротком замыкании на клеммах останется всего 0,5 В, если сопротивление проводов составит 0,01 Ом. Это объясняет, почему при замыкании лампочка или другой потребитель перестает работать – напряжение на них недостаточно для функционирования.

Изменения тока и напряжения происходят практически мгновенно. Время нарастания тока до максимального значения зависит от индуктивности цепи: в низкоиндуктивных системах (например, аккумуляторные батареи) оно составляет микросекунды, в высокоиндуктивных (электродвигатели) – миллисекунды. Для защиты от короткого замыкания используют предохранители с временем срабатывания от 1 до 10 мс при токах, превышающих номинальные в 2–10 раз. Автоматические выключатели срабатывают за 10–100 мс, но их выбор зависит от характеристики отключения (B, C, D).

Практическая рекомендация: при проектировании цепей всегда учитывайте внутреннее сопротивление источника и проводников. Для оценки рисков используйте данные производителя о максимальном токе короткого замыкания. В цепях с высокими токами применяйте защитные элементы с быстродействием не более 5 мс и устойчивостью к импульсным токам. Измерение внутреннего сопротивления источника (например, методом двойного импульса) позволяет точнее прогнозировать поведение цепи при замыкании.

Какие компоненты электрооборудования выходят из строя первыми

При коротком замыкании ток в цепи возрастает в десятки и сотни раз, превышая номинальные значения. Первыми страдают элементы с низкой термической стойкостью: предохранители, плавкие вставки и автоматические выключатели. Их задача – разорвать цепь до критического нагрева проводников, но при длительном КЗ они могут не справиться, особенно если номинал подобран неверно. Например, предохранитель на 10 А при токе 200 А перегорит за 0,1–0,5 секунды, но если время срабатывания превысит 1 секунду, начнут плавиться изоляция и контактные группы реле или контакторов.

Следующими под удар попадают полупроводниковые компоненты: диоды, транзисторы, микросхемы и силовые модули (IGBT, MOSFET). Их предельная рабочая температура обычно не превышает 150–175 °C, а при КЗ выделяется тепло, достаточное для разрушения кристалла за миллисекунды. В блоках питания первыми выгорают выпрямительные мосты и стабилизаторы напряжения – даже кратковременный скачок тока до 100 А способен пробить p-n-переход. В автомобильной электронике чаще всего страдают ЭБУ и генераторы: диодный мост генератора выходит из строя при токе свыше 300 А, а микроконтроллеры ЭБУ повреждаются при перенапряжении выше 20 В.

Проводка и контактные соединения разрушаются из-за локального перегрева. Медные жилы сечением 1,5 мм² при токе 100 А нагреваются до 300 °C за 5 секунд, что приводит к оплавлению изоляции и окислению контактов. В слаботочных цепях (например, сигнализации) первыми отгорают клеммы и пайки на платах – при плохом контакте сопротивление растет, усиливая нагрев. Для защиты критичных узлов используют токоограничивающие резисторы, супрессоры и термопредохранители, но их эффективность зависит от скорости реакции системы: при КЗ в цепи 12 В с сопротивлением 0,01 Ом ток достигает 1200 А, и даже быстродействующие элементы не всегда успевают среагировать.

Почему перегреваются провода и как это предотвратить

Перегрев проводов возникает из-за превышения допустимой токовой нагрузки или ухудшения условий теплоотвода. Каждый провод имеет номинальное сечение, рассчитанное на определенный ток (например, медный провод сечением 1,5 мм² выдерживает до 15 А при открытой прокладке). При превышении этого значения сопротивление провода вызывает выделение тепла по закону Джоуля-Ленца: Q = I²Rt, где Q – количество тепла, I – ток, R – сопротивление, t – время. Даже кратковременное превышение на 20–30% может привести к нагреву до 60–80°C, что ускоряет деградацию изоляции.

Основные причины перегрева:

Неправильный выбор сечения: использование проводов с заниженным диаметром для подключаемой нагрузки. Например, для электроплиты мощностью 6 кВт (ток ~27 А) требуется сечение не менее 4 мм², а не 2,5 мм².
Плохой контакт: окисление клемм, слабая затяжка винтов или некачественная опрессовка повышают переходное сопротивление, локально увеличивая нагрев. В местах соединений температура может достигать 150°C.
Нарушение теплоотвода: прокладка проводов в гофре без вентиляции, близкое расположение нескольких кабелей или монтаж в теплоизолированных стенах снижают рассеивание тепла на 30–50%.
Короткое замыкание: при КЗ ток возрастает в десятки раз, вызывая мгновенный нагрев до температур плавления меди (1085°C). Даже при срабатывании автомата за 0,1 с провод успевает нагреться.

Последствия перегрева не ограничиваются оплавлением изоляции. При температуре выше 90°C ПВХ-изоляция начинает выделять хлороводород, разрушающий металл и создающий токопроводящие дорожки. Полиэтиленовая изоляция теряет эластичность при 70°C, становясь хрупкой. Длительный нагрев свыше 120°C приводит к карбонизации изоляции, снижая ее сопротивление до критических значений и увеличивая риск возгорания.

Для предотвращения перегрева необходимо:

Рассчитывать сечение проводов с запасом 20–30% от номинального тока. Использовать калькуляторы нагрузки или таблицы ПУЭ (например, для алюминиевых проводов сечение должно быть на 30% больше, чем для медных при том же токе).
Контролировать качество соединений: применять наконечники НШВИ, гильзы ГМЛ или пайку для многожильных проводов. Затягивать клеммы динамометрической отверткой (момент затяжки для винтовых клемм – 1,2–1,5 Н·м).
Обеспечивать теплоотвод: прокладывать кабели с зазором не менее 5 мм между ними, избегать укладки в горячих зонах (рядом с радиаторами, дымоходами). При монтаже в гофре использовать перфорированные трубы.
Устанавливать защитные устройства: автоматические выключатели с характеристикой B или C (для бытовых сетей) и УЗО с током утечки 30 мА. Для мощных потребителей применять реле тепловой защиты или термодатчики.
Регулярно проверять состояние проводки: измерять сопротивление изоляции мегаомметром (норма – не менее 0,5 МОм для сетей 220 В) и температуру проводов тепловизором (превышение на 10°C над окружающей средой – сигнал о проблеме).

В промышленных сетях перегрев часто связан с гармониками тока, генерируемыми частотными преобразователями и импульсными блоками питания. Гармоники увеличивают действующее значение тока на 10–40%, что требует применения проводов с сечением на 1–2 ступени выше расчетного. Для защиты используют фильтры гармоник или дроссели, снижающие дополнительные потери на 20–30%.

При проектировании временных сетей (например, на стройплощадках) допустимую нагрузку на провода снижают на 20% из-за нестабильных условий эксплуатации. Для переносных кабелей используют гибкие провода с резиновой изоляцией (типа КГ), выдерживающие температуру до 65°C и механические нагрузки. Запрещается эксплуатация проводов с поврежденной изоляцией – даже микротрещины увеличивают риск перегрева в 3–5 раз из-за проникновения влаги и пыли.

Какие защитные устройства срабатывают при коротком замыкании

Автоматические выключатели (АВ) – основной элемент защиты в бытовых и промышленных сетях. Они реагируют на резкое увеличение тока, размыкая цепь за 10–100 мс при превышении номинального значения в 3–10 раз. Для жилых помещений используют АВ с характеристиками B (3–5 In), C (5–10 In) или D (10–20 In), где In – номинальный ток. В промышленности применяют селективные выключатели с задержкой срабатывания, чтобы избежать ложных отключений при пусковых токах оборудования.

Плавкие предохранители – простейшие устройства, разрушающиеся при перегреве от сверхтока. Время срабатывания зависит от материала вставки: медные плавятся за 0,1–1 с при 10-кратном токе, цинковые – за 0,01–0,1 с. В автомобильных цепях используют предохранители на 5–40 А с керамическим или стеклянным корпусом, в электроустановках – высоковольтные предохранители ПКТ на 6–35 кВ с кварцевым наполнителем для гашения дуги.

Дифференциальные автоматы (АВДТ) совмещают функции защиты от короткого замыкания и утечки тока. Они срабатывают при разнице входного и выходного токов свыше 10–30 мА, предотвращая поражение электричеством. В цепях с высокими пусковыми токами (например, электродвигатели) устанавливают АВДТ типа S с задержкой 10–150 мс, чтобы избежать ложных срабатываний.

Реле максимального тока и электронные расцепители применяют в системах с высокими требованиями к точности. Микропроцессорные расцепители в автоматах серии ABB Tmax или Schneider Electric Masterpact анализируют форму тока и отключают цепь за 2–20 мс при коротком замыкании, минимизируя термическое воздействие на проводку. Для защиты полупроводниковых устройств используют быстродействующие предохранители gR или aR с временем срабатывания менее 1 мс при 10-кратном токе.

Как проверить цепь на скрытые повреждения после замыкания

Первым шагом после замыкания плюса и минуса становится визуальный осмотр проводников и компонентов. Ищите следы обугливания, оплавления изоляции, деформацию корпусов резисторов или конденсаторов, потемнение дорожек на печатной плате. Особое внимание уделите местам пайки – микротрещины или холодные пайки часто становятся источниками нестабильной работы. Используйте увеличительное стекло или микроскоп для проверки мелких элементов, таких как SMD-компоненты, где повреждения могут быть незаметны невооруженным глазом. Если обнаружены вздутые электролитические конденсаторы, замените их сразу – даже при отсутствии внешних признаков короткого замыкания они теряют емкость и становятся потенциальными очагами отказа.

Для проверки скрытых дефектов используйте мультиметр в режиме прозвонки или измерения сопротивления. Порядок действий:

Отключите питание и разрядите все конденсаторы в цепи (особенно высоковольтные).
Прозвоните каждый проводник на обрыв, измеряя сопротивление между его концами – значение должно стремиться к нулю (для медных проводов – менее 1 Ом).
Проверьте изоляцию между соседними проводниками и дорожками платы: сопротивление должно быть не менее 1 МОм при напряжении тестера 500 В (для низковольтных цепей допустимо 200–500 кОм).
Измерьте сопротивление полупроводниковых элементов (диодов, транзисторов) в обоих направлениях – отклонение от типовых значений (например, прямое падение напряжения на диоде 0,6–0,7 В) указывает на повреждение.

При проверке плат с многослойной разводкой используйте тепловизор или бесконтактный термометр. Включите цепь под пониженным напряжением (20–30% от номинального) и наблюдайте за температурой компонентов в течение 5–10 минут. Локальный нагрев выше 60°C свидетельствует о скрытом дефекте – например, частичном пробое изоляции или межвитковом замыкании в трансформаторе. Для точной диагностики замените подозрительный элемент на заведомо исправный и повторите тест.
