Петли ноутбука – одна из самых нагруженных деталей, выдерживающая до 20 000 открытий-закрытий за срок службы. При интенсивном использовании они изнашиваются за 2–3 года, проявляя люфт, скрип или полное разрушение креплений. Замена в сервисе обойдется в 1500–4000 рублей, но 80% моделей можно отремонтировать самостоятельно, используя базовый набор инструментов: отвертку PH0 или T5, пинцет, пластиковую лопатку и термоклей.
Перед началом работ проверьте гарантийный статус устройства – вскрытие корпуса аннулирует его. Для ремонта потребуется доступ к внутренней стороне крышки, где расположены петли. В большинстве ноутбуков (Acer Aspire, Lenovo IdeaPad, HP Pavilion) они крепятся на винтах под резиновыми заглушками или пластиковыми накладками. У Dell XPS и MacBook Pro петли интегрированы в алюминиевый корпус, что усложняет демонтаж, но не делает его невозможным.
Типичные признаки неисправности: экран не фиксируется под углом, крышка провисает на одной стороне, слышен металлический скрежет при движении. Если петли просто разболтались, достаточно подтянуть винты с усилием 0,5–0,7 Н·м. При трещинах в пластиковых кронштейнах используйте эпоксидную смолу или замените деталь на аналог с AliExpress (стоимость от 200 рублей). Для моделей с магнитными замками (например, Microsoft Surface) проверьте целостность магнитов – их смещение приводит к неплотному закрытию.
В процессе ремонта избегайте чрезмерного давления на шлейф экрана: его повреждение потребует замены матрицы. Работайте на ровной поверхности, используя антистатический коврик, чтобы исключить короткое замыкание. Если после сборки экран не включается, проверьте подключение шлейфа к материнской плате – часто проблема решается повторным соединением разъема.
Какие инструменты понадобятся для разборки ноутбука
Первое, что потребуется – набор прецизионных отвёрток. Для большинства ноутбуков подойдут крестовые биты PH0 или PH00, но у моделей Lenovo ThinkPad, Dell XPS или MacBook часто встречаются пятилепестковые винты Pentalobe (P2, P5) или трёхлучевые Tri-Wing (Y0, Y1). Без правильного размера биты риск сорвать шлицы возрастает втрое, что усложнит сборку. Рекомендуется магнитная отвёртка с регулируемым крутящим моментом – например, iFixit Pro Tech или Kaisi 26-in-1.
Пластиковые лопатки и медиаторы – обязательный инструмент для вскрытия защёлок корпуса. Металлические предметы (ножи, отвёртки) оставляют царапины на пластике и могут повредить гибкие шлейфы. Оптимальный выбор – набор из нейлона или поликарбоната толщиной 0,5–1,5 мм. Для ноутбуков с плотной посадкой крышки (например, HP Pavilion) пригодится лопатка с изогнутым наконечником, чтобы поддеть защёлки без рывков.
Пинцет с антистатическим покрытием нужен для работы с мелкими деталями: винтами, шлейфами, коннекторами. Обычные пинцеты из нержавеющей стали создают статическое электричество, способное вывести из строя микросхемы. Лучше использовать модели с ESD-защитой, такие как Hakko CHP-7 или Wiha 44410. Для фиксации шлейфов подойдут изогнутые пинцеты с тонкими губками – они позволяют аккуратно отсоединить разъёмы без повреждения контактов.
Термопистолет или фен с регулировкой температуры (100–150°C) необходим для снятия наклеек, термопрокладок и остатков клея. При работе с ноутбуками Apple или Microsoft Surface часто встречаются двусторонние скотчи 3M VHB, которые без нагрева отрываются вместе с фрагментами корпуса. Важно не перегревать пластик – достаточно 30–40 секунд воздействия на участок. Альтернатива – специальные растворители для клея (например, Goo Gone), но их использование требует проветривания.
Мультиметр с функцией прозвонки понадобится для проверки целостности шлейфов и контактов после сборки. Даже если петли отремонтированы, обрыв в кабеле дисплея или веб-камеры приведёт к неработоспособности устройства. Рекомендуется модель с автоматическим выбором диапазона, например, Fluke 101 или UNI-T UT139C. Перед тестированием отключите аккумулятор и убедитесь, что на плате нет остаточного напряжения.
Для фиксации винтов и мелких деталей удобно использовать магнитный лоток или контейнер с ячейками. В процессе разборки легко перепутать винты от разных узлов – например, крепления петли и материнской платы отличаются длиной и резьбой. Маркировка ячеек скотчем или стикерами (например, «верхняя крышка», «петли», «жесткий диск») сэкономит время при сборке. Альтернатива – магнитная подставка с держателем для отвёртки, как у iFixit Magnetic Project Mat.
Кисть с мягким ворсом (синтетика или натуральный конский волос) и баллон со сжатым воздухом помогут удалить пыль из труднодоступных мест – радиаторов, вентиляторов, щелей корпуса. Пыль ухудшает теплоотвод и может стать причиной перегрева после ремонта. Для очистки контактов разъёмов используйте безворсовую салфетку, смоченную в изопропиловом спирте (концентрация 90% и выше). Избегайте бумажных полотенец – они оставляют волокна, которые могут вызвать короткое замыкание.

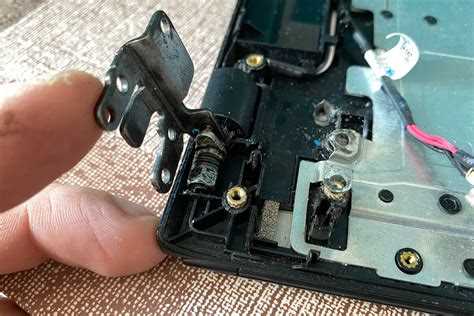

Как безопасно снять крышку ноутбука без повреждений
Перед началом отключите ноутбук от сети и извлеките аккумулятор, если это возможно. Большинство моделей имеют защёлки или винты под батареей – проверьте нижнюю панель на наличие скрытых креплений. Для моделей с несъёмным аккумулятором (например, MacBook или ультрабуки) используйте пластиковую лопатку, чтобы аккуратно поддеть рамку вокруг экрана, начиная с нижней части, где чаще всего расположены защёлки.
Определите тип крепления крышки: винты, защёлки или их комбинация. У ноутбуков HP, Dell и Lenovo часто встречаются винты под резиновыми ножками или заглушками – снимите их пинцетом или тонкой отвёрткой. У Asus и Acer защёлки могут быть спрятаны под клавиатурой или тачпадом. Если винты не поддаются, проверьте наличие скрытых фиксаторов под наклейками или резиновыми прокладками – они часто маскируют дополнительные крепления.
- Используйте инструменты из набора для ремонта: пластиковые лопатки, медиаторы или тонкие отвёртки с магнитным наконечником. Металлические инструменты могут повредить пластиковые защёлки или оставить царапины на корпусе.
- Не прилагайте силу при поддевании крышки – если она не поддаётся, ищите пропущенные винты или защёлки. У некоторых моделей (например, ThinkPad) крышка крепится на шарнирах с внутренними пружинами – их легко сломать при резком движении.
- Отсоединяйте шлейфы дисплея и веб-камеры только после полного снятия крышки. Шлейфы часто фиксируются защёлками или клейкой лентой – подденьте их пластиковым инструментом, чтобы не порвать контакты.
Работайте на ровной поверхности с хорошим освещением. Подложите мягкую ткань или антистатический коврик, чтобы избежать царапин на экране и корпусе. Если крышка не снимается после откручивания всех винтов, проверьте наличие дополнительных креплений в углах или под рамкой дисплея – производители часто прячут их в труднодоступных местах. У ноутбуков с металлическим корпусом (например, MacBook Pro) крышка может фиксироваться магнитными защёлками – их нужно отжимать одновременно с двух сторон.
После снятия крышки осмотрите внутренние элементы на предмет повреждений. Если шлейф дисплея или антенны Wi-Fi были случайно задеты, аккуратно верните их на место, избегая перегибов. При сборке сначала подключите все шлейфы, затем зафиксируйте крышку винтами в обратном порядке – начинайте с углов, постепенно затягивая крепления по диагонали, чтобы избежать перекоса. Проверьте работу ноутбука до полной сборки, чтобы убедиться в отсутствии проблем с экраном или камерой.
Как определить тип поломки петель и выбрать способ ремонта
Первым шагом осмотрите петли на предмет механических повреждений: трещин в пластиковом корпусе, деформации металлических элементов или срыва крепёжных винтов. Если крышка ноутбука провисает только с одной стороны – проблема в одной петле, если равномерно – обе требуют внимания. Проверьте люфт: при фиксации нижней части корпуса и попытке покачать экран вверх-вниз не должно быть свободного хода более 2–3 мм. Скрип или хруст при открытии указывает на износ подшипников или отсутствие смазки, а резкое сопротивление – на перекос или заклинивание механизма. Запишите симптомы: это поможет подобрать запчасти (например, ремкомплект с винтами M2.5×4 мм для моделей Lenovo ThinkPad или усиленные петли для ASUS ROG).

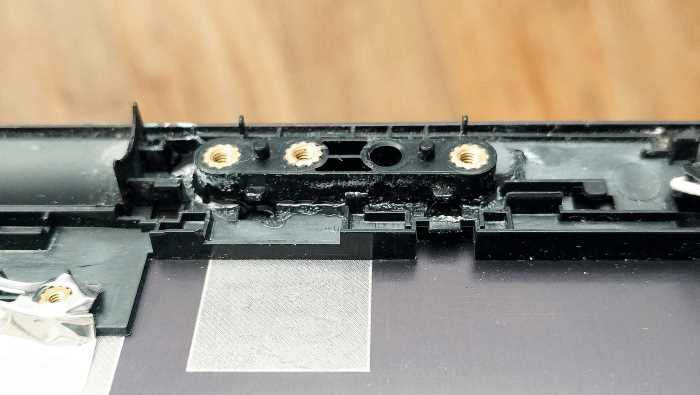

Выбор способа ремонта зависит от характера поломки и модели ноутбука. Для треснувшего пластика вокруг петель подойдёт эпоксидная смола (например, Poxipol) с армированием стекловолокном – такой метод выдерживает нагрузку до 15 кг на петлю. Если сорваны резьбы в алюминиевом корпусе, используйте резьбовые вставки Helicoil M2.5 или увеличьте диаметр винтов до M3 с предварительным сверлением отверстий. При износе подшипников замените петли целиком: оригинальные детали для HP Pavilion 15 стоят ~1200 руб., аналоги – от 450 руб. (проверить совместимость можно по коду на старой петле, например, «DA0X5HMB6E0»). Для временного решения допустимо зафиксировать крышку скотчем или стяжками, но это снижает жёсткость конструкции на 40–60%.

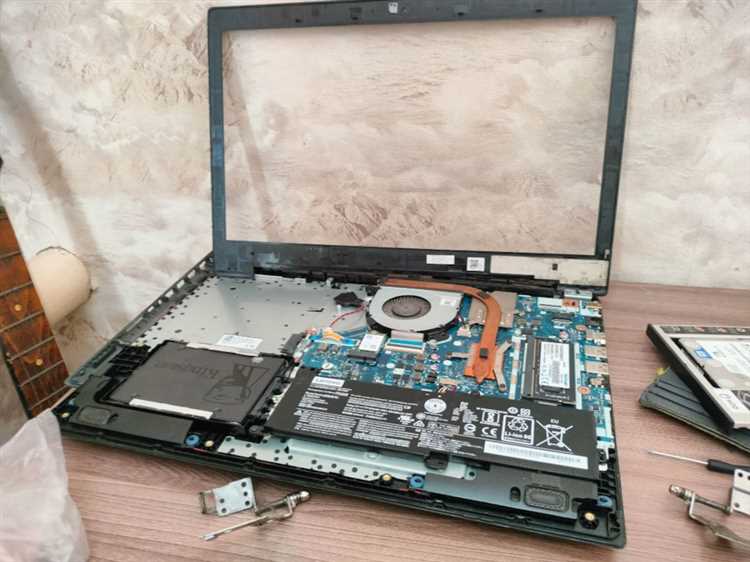

Пошаговая замена сломанных петель на новые детали
Перед началом работы подготовьте инструменты: крестовую отвёртку PH0 или PH1 (зависит от модели ноутбука), пластиковую лопатку для разборки, пинцет и новые петли, совместимые с вашей моделью. Убедитесь, что детали оригинальные или сертифицированные – универсальные аналоги часто не выдерживают нагрузки и ломаются через 2–3 месяца. Отключите ноутбук от питания, извлеките аккумулятор и дайте устройству остыть 10–15 минут, чтобы избежать повреждения микросхем статическим электричеством.
Снимите заднюю крышку, открутив все видимые винты. В некоторых моделях (например, Lenovo ThinkPad или Dell XPS) часть крепежа скрыта под резиновыми ножками или наклейками – удалите их аккуратно, чтобы не повредить. Отсоедините шлейфы дисплея и веб-камеры, предварительно отжав фиксаторы разъёмов пластиковой лопаткой. Запомните расположение кабелей: перепутанные контакты могут привести к выходу из строя матрицы или материнской платы.
Открутите винты, фиксирующие петли к корпусу ноутбука. Обычно их 2–4 на каждую петлю, но в ультрабуках (например, MacBook Air) крепёж может быть спрятан под металлической рамкой. Если винты не поддаются, нанесите на них каплю WD-40 и подождите 5 минут – чрезмерное усилие сорвёт шлицы. Извлеките старые петли, потянув их вверх или в сторону, в зависимости от конструкции. Осмотрите посадочные места: трещины в пластике корпуса требуют дополнительного укрепления эпоксидной смолой.
Установите новые петли, совместив отверстия с крепёжными точками на корпусе. Затягивайте винты крест-накрест, начиная с центральных, чтобы избежать перекоса. Момент затяжки не должен превышать 0,5 Н·м – превышение приведёт к срыву резьбы в алюминиевом или магниевом сплаве. Проверьте подвижность механизма: экран должен открываться плавно, без заеданий. Если ход тугой, смажьте оси петель силиконовой смазкой (не используйте масло – оно притягивает пыль).
Подключите шлейфы дисплея и веб-камеры, убедившись, что фиксаторы защёлкнулись до конца. Проведите тест: включите ноутбук и проверьте изображение на экране. Искажения, полосы или отсутствие картинки указывают на повреждение шлейфа – замените его. Закройте крышку и проверьте угол открытия: если экран не фиксируется в положении 90–120°, отрегулируйте натяжение петель, ослабив или подтянув винты на ¼ оборота.
Соберите корпус, вкрутив все винты в обратном порядке. Начните с угловых, затем переходите к центральным – это предотвратит деформацию крышки. Перед окончательной затяжкой убедитесь, что все защёлки корпуса встали на место. Подключите аккумулятор и включите ноутбук. Если крышка закрывается неплотно, проверьте выступы петель – возможно, они упираются в рамку экрана. В этом случае подпилите их надфилем на 0,5–1 мм.
После сборки проведите стресс-тест: откройте и закройте крышку 20–30 раз, проверяя стабильность фиксации. Если петли скрипят, нанесите на оси графитовую смазку – она не оставляет следов и выдерживает высокие температуры. Храните ноутбук в чехле, чтобы избежать попадания пыли в механизм. При появлении люфта через 3–6 месяцев подтяните винты – это нормально для пластиковых корпусов.
Как правильно закрепить петли после установки
После предварительной фиксации откройте и закройте крышку 3–5 раз, проверяя плавность хода. Если слышен скрип или ощущается сопротивление, ослабьте винты на ¼ оборота и добавьте каплю силиконовой смазки на трущиеся поверхности петель. Избегайте WD-40 и других проникающих составов – они высыхают и притягивают пыль. Для моделей с подпружиненными петлями (например, Lenovo ThinkPad) убедитесь, что пружина не зажата между корпусом и петлей, иначе крышка будет самопроизвольно открываться.
Финальную затяжку проводите только после проверки работоспособности. Используйте динамометрическую отвертку или битодержатель с регулируемым моментом, если работаете с винтами M2 или M2.6. Для ноутбуков с пластиковым корпусом (HP Pavilion, Acer Aspire) затягивайте винты до упора, но без усилия – пластик склонен к растрескиванию. Если винт прокручивается, замените его на аналог с резьбой на 0,5 мм длиннее или используйте фиксатор резьбы Loctite 222 (слабый, для частых разборок).
Закройте крышку и приложите усилие 5–7 Н к ее верхней части, имитируя открытие одной рукой. Если петли не смещаются, а корпус не деформируется, закрепление выполнено правильно. Для дополнительной фиксации нанесите тонкий слой двухкомпонентного эпоксидного клея на основание петель у моделей с хронической проблемой разбалтывания (Dell XPS, MacBook Pro до 2015 года). Дайте клею застыть 24 часа перед эксплуатацией.
Проверка работоспособности петель перед сборкой
После замены или ремонта петель установите крышку ноутбука на корпус без фиксации винтами. Медленно откройте и закройте экран 5–7 раз под разными углами (от 30° до 160°), фиксируя внимание на плавности хода. Скрежет, заедания или неравномерное сопротивление указывают на неправильную центровку, перекос оси или остаточные деформации металла. При обнаружении дефектов разберите узел повторно – игнорирование приведёт к быстрому износу новых петель или повреждению шлейфа матрицы.
Проверьте люфт: удерживая ноутбук за нижнюю часть корпуса, попробуйте покачать экран влево-вправо и вверх-вниз с усилием 2–3 кг. Допустимое смещение – не более 1 мм. Превышение нормы сигнализирует о слабой затяжке винтов крепления петель к корпусу или износе посадочных отверстий. В последнем случае используйте резьбовой фиксатор (например, Loctite 243) или замените винты на аналоги с увеличенным диаметром резьбы (M2.5 вместо M2).
Запустите ноутбук и откройте экран на 90°. Убедитесь, что изображение стабильно, без артефактов или мерцания. Подвигайте крышку в пределах 10° от рабочего положения – если экран гаснет или появляются помехи, шлейф матрицы зажат петлёй или смещён при сборке. Отключите питание, снимите крышку и осмотрите шлейф на предмет перегибов или защемлений в зоне выхода из корпуса. При необходимости проложите его с запасом по длине, зафиксировав каптоновым скотчем к внутренней поверхности крышки.
Типичные ошибки при ремонте и как их избежать
Первая и самая распространённая ошибка – игнорирование момента затяжки винтов. Петли ноутбука крепятся болтами с определённым усилием: слишком слабая затяжка приводит к люфту, а чрезмерная – к срыву резьбы в пластиковом или алюминиевом корпусе. Для большинства моделей оптимальный момент затяжки составляет 0,4–0,6 Н·м. Используйте динамометрическую отвёртку или затягивайте винты до упора, а затем ослабляйте на четверть оборота. Проверяйте фиксацию, слегка покачивая крышку – она не должна двигаться.
Вторая ошибка – работа без предварительной диагностики. Часто пользователи сразу разбирают ноутбук, не определив, в чём именно проблема: износ шарниров, трещина в корпусе или деформация крепёжных ушек. Проверьте петли на наличие металлической стружки в смазке, осмотрите корпус на трещины у основания петель, измерьте зазор между крышкой и основанием – если он превышает 1,5 мм, требуется замена шарниров или усиление крепления. Без диагностики вы рискуете потратить время на ненужные действия.
Третья ошибка – использование неподходящих инструментов. Отвёртки с магнитными наконечниками могут повредить электронные компоненты, а металлические лопатки для разборки – поцарапать корпус. Для ремонта петель нужны: пластиковые медиаторы толщиной 0,5–1 мм, набор отвёрток Torx T5–T8 (в зависимости от модели), пинцет с антистатическим покрытием и силиконовая смазка. Избегайте грубой силы – если деталь не поддаётся, ищите скрытые защёлки или винты под наклейками.
Четвёртая ошибка – пренебрежение смазкой. Сухие петли скрипят, быстро изнашиваются и могут сломаться при резком открытии крышки. Наносите смазку только после очистки шарниров от старой смазки и пыли – используйте безворсовые салфетки и изопропиловый спирт. Подходит силиконовая смазка в виде спрея или геля (например, Permatex 80070), наносите её точечно на оси петель. Избегайте WD-40 – она высыхает и притягивает пыль.
Пятая ошибка – сборка без проверки подвижности. После установки новых петель или затяжки винтов обязательно проверьте угол открытия крышки: она должна плавно двигаться от 0 до 180 градусов без заеданий. Если крышка открывается с усилием или самопроизвольно закрывается, отрегулируйте натяжение петель, ослабив или подтянув винты на 1–2 оборота. Не закрывайте ноутбук сразу после сборки – дайте смазке распределиться в течение 10–15 минут.
Последняя ошибка – игнорирование температурных условий. Ремонт петель при низких температурах (ниже +10°C) может привести к растрескиванию пластиковых деталей корпуса. Если ноутбук хранился на холоде, дайте ему прогреться до комнатной температуры в течение часа. Также избегайте ремонта в пыльных помещениях – частицы пыли, попадая в механизм петель, ускоряют износ. Работайте на чистой поверхности, используйте антистатический коврик.
