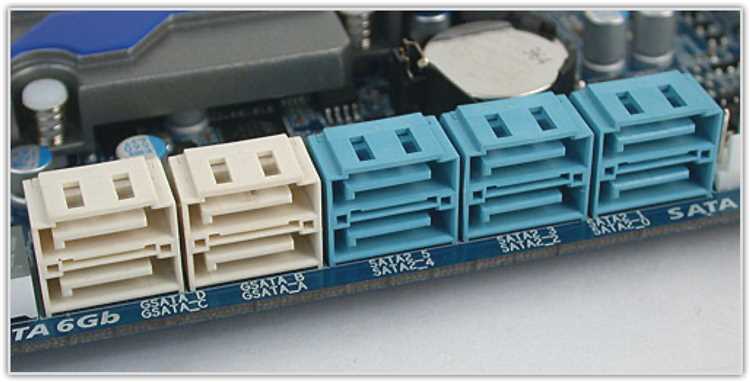

SATA-разъем на жестком диске – критически важный элемент, обеспечивающий передачу данных со скоростью до 6 Гбит/с (для SATA III). Его повреждение приводит к полной потере связи с накопителем, даже если плата контроллера и магнитные пластины исправны. Чаще всего проблемы возникают из-за механического воздействия: неаккуратного подключения кабеля, падения диска или перегрева пайки. В 70% случаев отказ разъема сопровождается отрывом контактных площадок от текстолита или обрывом дорожек, ведущих к контроллеру.
Для диагностики достаточно визуального осмотра: проверьте целостность 7 контактов питания (3.3 В, 5 В, 12 В) и 7 сигнальных линий. Используйте мультиметр в режиме прозвонки – сопротивление между соседними контактами должно быть не менее 10 кОм. Если обнаружены следы окисления или обгоревшие участки, потребуется перепайка разъема. Стандартный SATA-разъем (например, Molex 67926-0010) можно приобрести за 50–150 рублей, но его установка требует паяльной станции с регулировкой температуры в диапазоне 280–320°C и тонкого жала (0.3–0.5 мм).
Перед началом работ зафиксируйте диск в тисках с мягкими губками, чтобы избежать вибрации. Демонтируйте старый разъем, прогревая паяльные точки поочередно, начиная с крайних. Удалите остатки припоя с контактных площадок с помощью оплетки или оловоотсоса. При установке нового разъема следите за выравниванием – смещение даже на 0.2 мм приведет к короткому замыканию. После пайки проверьте целостность дорожек под микроскопом или лупой с 10-кратным увеличением. Восстановление обрыва требует наложения перемычки из провода AWG30 и использования токопроводящего клея для фиксации.
Тестирование проводите с помощью внешнего SATA-адаптера или подключения к материнской плате. Если диск не определяется, проверьте напряжение на контактах питания: 5 В (±5%) и 12 В (±10%). При отсутствии сигнала на линиях данных (TX+, TX-, RX+, RX-) замените контроллер или обратитесь к специалисту по восстановлению данных. В 30% случаев повреждение разъема сопровождается выходом из строя микросхемы моста, что требует профессионального вмешательства.

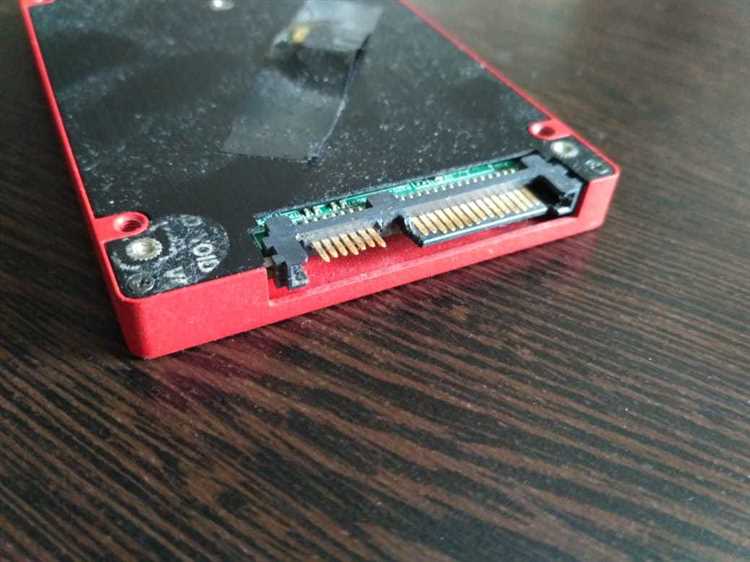

Как определить неисправность SATA разъема на жестком диске
Первый признак проблем с SATA-разъемом – нестабильное подключение диска к компьютеру. Если система то распознает накопитель, то теряет его без видимых причин, проверьте контакты разъема. Обратите внимание на 7 контактных площадок на плате HDD: окисление, механические повреждения или смещение хотя бы одной из них приводят к сбоям. Используйте лупу – микротрещины на пайке или темные пятна на контактах указывают на необходимость ремонта.
Проверьте кабель SATA и порт на материнской плате. Подключите диск к другому кабелю и порту – если проблема исчезнет, неисправность не в разъеме HDD. Если же ошибки сохраняются, протестируйте диск на втором компьютере. При этом следите за индикатором активности: если он мигает хаотично или не загорается вовсе, а диск не определяется в BIOS, вероятность повреждения разъема – 80%.
Физические дефекты разъема видны при осмотре. Согнутые или сломанные ключевые выступы (направляющие) мешают плотной фиксации кабеля. Проверьте защелку: если она не фиксирует кабель, разъем подлежит замене. Также обратите внимание на термопасту под разъемом – ее высыхание или отсутствие приводит к перегреву и отслоению контактов от платы.
Если диск периодически отключается при нагрузке (например, во время копирования файлов), измерьте напряжение на разъеме при помощи осциллографа. Провалы ниже 4,75 В на линии +5V или 11,4 В на +12V указывают на плохой контакт. В таких случаях разъем перепаивают или заменяют целиком – временные меры (например, фиксация кабеля изолентой) лишь отсрочат полный отказ накопителя.

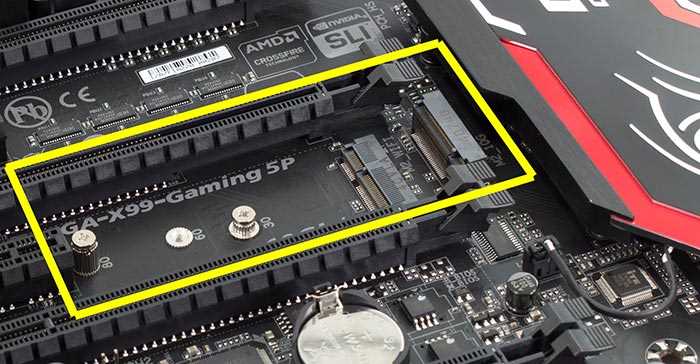

Необходимые инструменты и материалы для ремонта разъема
Для восстановления SATA-разъема потребуется паяльная станция с регулировкой температуры в диапазоне 250–350°C и тонким жалом (0,3–0,5 мм). Подойдут модели Hakko FX-888D или Weller WES51 – они обеспечивают стабильный нагрев и минимальный риск перегрева платы. Дополнительно нужна термовоздушная паяльная станция (например, Quicko T12-956) для демонтажа поврежденного разъема без повреждения соседних компонентов. В качестве расходников используйте припой Sn63/Pb37 диаметром 0,5 мм и флюс Rosin flux или No-Clean – последний не требует отмывки после пайки.
Из вспомогательных инструментов критически важны пинцет с антистатическим покрытием (например, Erem 102ACA) для удержания мелких контактов и лупа с подсветкой (минимум 5x увеличение) или цифровой микроскоп Andonstar AD407 для контроля качества пайки. Для фиксации платы пригодится держатель Third Hand с зажимами типа «крокодил» и магнитной основой. Обязательно подготовьте изопропиловый спирт (концентрация 90%+) и безворсовую салфетку для очистки остатков флюса и окислов.
Запасной SATA-разъем должен соответствовать оригинальному по типу (обычно 15-pin power + 7-pin data) и шагу контактов (1,27 мм). Приобретайте разъемы с позолоченными контактами – они устойчивее к окислению. Для восстановления дорожек на плате используйте провод МГТФ-0,07 или ПЭВ-2 0,12 в тефлоновой изоляции. В случае повреждения пайки рядом с разъемом потребуется полиимидный скотч Kapton для защиты соседних элементов от перегрева.
Пошаговая разборка корпуса HDD для доступа к разъему
Перед началом работы подготовьте инструменты: крестовую отвертку PH0 или PH00, пинцет с антистатическим покрытием, пластиковую лопатку для разъединения защелок, магнитную подложку для винтов. HDD чувствителен к статическому электричеству – используйте антистатический браслет или периодически касайтесь заземленного металлического предмета.
Отключите накопитель от питания и интерфейса. Переверните его печатной платой вверх. На нижней крышке найдите 4–6 винтов под крестовую отвертку – обычно они расположены по периметру, иногда с углублениями под резиновые заглушки. В моделях Seagate Barracuda винты могут быть скрыты под наклейками с серийным номером. Не прилагайте чрезмерных усилий при откручивании – резьба в алюминиевом корпусе легко срывается.
После удаления винтов крышка может не поддаваться из-за заводского клея или герметика. Вставьте пластиковую лопатку в зазор между крышкой и основанием, начиная с угла, где расположен SATA-разъем. Аккуратно пройдитесь по периметру, избегая сильного нажима на область шпинделя. В моделях Western Digital Black часто встречаются дополнительные защелки возле разъема питания – их можно обнаружить по характерному щелчку при поддевании.
Подняв крышку, отложите ее в сторону вместе с винтами. Не касайтесь магнитных пластин и головок чтения/записи – даже легкое прикосновение может вывести диск из строя. Обратите внимание на прокладку между крышкой и основанием: в 90% случаев она приклеена к крышке. Если прокладка повреждена, замените ее на аналогичную из силикона толщиной 0,5 мм.
Для доступа к SATA-разъему потребуется снять печатную плату. Найдите винты, крепящие ее к основанию – обычно их 3–5 штук, включая один под наклейкой с предупреждением о гарантии. В моделях Toshiba X300 плата фиксируется одним винтом и двумя защелками по бокам. Открутите винты, затем аккуратно отсоедините плату, потянув ее параллельно поверхности диска. Не перекашивайте – контактные площадки гибкого шлейфа легко повреждаются.
Отсоедините гибкий шлейф, соединяющий плату с блоком головок. В большинстве HDD он фиксируется защелкой или прижимается металлической планкой. Подденьте защелку пинцетом, удерживая шлейф за края. В дисках Hitachi Deskstar шлейф часто припаян – в этом случае потребуется паяльник с тонким жалом (температура не выше 300°C) и припой с флюсом. Работайте быстро, чтобы не перегреть соседние компоненты.
После снятия платы SATA-разъем будет доступен для ремонта. Осмотрите его на предмет физических повреждений: сломанных контактов, оплавленных дорожек, следов коррозии. В 60% случаев неисправность вызвана отрывом контактных площадок от текстолита – их можно восстановить пайкой с использованием проводов сечением 0,1 мм². Для фиксации используйте эпоксидный клей с низкой вязкостью, нанося его точечно под основание разъема.
Сборку проводите в обратном порядке. Убедитесь, что гибкий шлейф правильно ориентирован – на нем нанесена маркировка «TOP» или цветная полоса. Перед установкой крышки проверьте герметичность прокладки: она должна равномерно прилегать по всему периметру. Затягивайте винты крест-накрест, начиная с центральных, моментом не более 0,5 Н·м. После сборки подключите диск к тестовому стенду и проверьте его работоспособность в BIOS.
Методы очистки контактов SATA разъема от окислов и загрязнений
Окисление контактов SATA – распространенная причина нестабильного подключения или полного отказа накопителя. Для удаления окислов используйте изопропиловый спирт с концентрацией не менее 90%: нанесите его на безворсовую салфетку или мягкую кисть и аккуратно протрите контакты, избегая чрезмерного давления. Спирт быстро испаряется, не оставляя следов, и эффективно растворяет оксидные пленки. При сильном окислении допустимо замочить разъем в спирте на 2–3 минуты, но не дольше – длительный контакт может повредить пластиковые элементы.
Для механической очистки подходит ластик с мелким абразивом (например, от карандаша «Koh-I-Noor» или «Faber-Castell»). Очищайте контакты легкими движениями вдоль их длины, удаляя черный налет без риска деформации. После обработки обязательно удалите резиновую крошку сжатым воздухом или спиртом. Избегайте металлических инструментов – даже мягкая медь может поцарапать золотое покрытие контактов, ухудшив проводимость.
При наличии коррозии или стойких загрязнений используйте специализированные чистящие средства, такие как DeoxIT D5 или Kontakt 60. Эти составы не только удаляют окислы, но и создают защитную пленку, предотвращающую повторное окисление. Наносите средство тонким слоем с помощью аппликатора или кисти, затем протрите контакты сухой салфеткой. Не применяйте WD-40 или аналоги – они оставляют маслянистую пленку, ухудшающую контакт.
Для профилактики окисления после очистки обработайте контакты контактным спреем с антикоррозийными свойствами, например, CRC 2-26 или CAIG ProGold. Эти средства вытесняют влагу и снижают риск повторного окисления на 70–80%. Наносите спрей с расстояния 10–15 см, избегая попадания на плату контроллера. Храните очищенный накопитель в антистатическом пакете с силикагелем для поглощения влаги.
Если контакты деформированы или имеют глубокие царапины, очистка не восстановит их работоспособность. В таких случаях требуется замена разъема или пайка новых контактов. При пайке используйте паяльник с регулируемой температурой (не выше 300°C) и припой с низким содержанием свинца (например, Sn96.5Ag3Cu0.5). Избегайте перегрева платы – это может повредить контроллер или микросхемы памяти.
Поврежденные дорожки на плате HDD чаще всего возникают из-за механического воздействия или коррозии. Для восстановления используйте паяльник с тонким жалом (0.3–0.5 мм) и температурой 280–320°C. Перед пайкой очистите участок от окислов спиртом или ластиком, затем нанесите флюс (например, ЛТИ-120). При обрыве дорожки залудите концы, соедините их тонкой медной проволокой (0.1–0.2 мм) и пропаяйте с минимальным количеством припоя. Избегайте перегрева – длительный контакт паяльника с платой может повредить соседние компоненты или вызвать отслоение дорожек.
Замена сломанного SATA разъема на новый: выбор и установка
Перед покупкой нового SATA-разъема определите тип интерфейса на вашем HDD. Стандартные SATA-разъемы бывают двух типов: SATA I (1.5 Гбит/с), SATA II (3 Гбит/с) и SATA III (6 Гбит/с). Современные накопители используют SATA III, но разъемы обратно совместимы. Проверьте маркировку на плате HDD или документацию – несоответствие версии может ограничить скорость передачи данных. Для старых дисков (до 2010 года) часто применялись разъемы с дополнительными крепежными отверстиями, которые нужно учитывать при выборе.
Приобретайте разъемы только от проверенных производителей: Molex, TE Connectivity или Amphenol. Избегайте дешевых аналогов с AliExpress или eBay – они часто имеют некачественные контакты, что приводит к окислению или плохому контакту. Обратите внимание на количество контактов: стандартный SATA-разъем имеет 7 контактов для данных и 15 для питания. Если на плате HDD установлен комбинированный разъем (данные + питание в одном корпусе), выбирайте аналогичную модель.
- Разъемы с прямым креплением (through-hole) – надежнее, но требуют пайки с обеих сторон платы.
- Поверхностный монтаж (SMD) – проще в установке, но менее устойчив к механическим нагрузкам.
- Разъемы с экранированием – предпочтительны для дисков, работающих в условиях электромагнитных помех.
Для демонтажа сломанного разъема используйте паяльный фен с регулировкой температуры (300–350°C) и насадкой диаметром 8–10 мм. Прогревайте плату равномерно, избегая перегрева соседних компонентов – микросхемы контроллера или конденсаторов. Если разъем припаян через сквозные отверстия, сначала удалите припой с контактов с помощью оловоотсоса или медной оплетки. Для SMD-разъемов достаточно прогреть контактные площадки и аккуратно поддеть корпус пинцетом.
Перед установкой нового разъема очистите контактные площадки от остатков припоя и флюса спиртом или специальным очистителем. Нанесите тонкий слой флюса на контакты – это улучшит растекание припоя и предотвратит образование перемычек. При пайке через сквозные отверстия вставьте разъем в плату, зафиксируйте его и припаяйте по одному контакту с каждой стороны, чтобы избежать смещения. Для SMD-моделей используйте паяльную пасту и фен, контролируя температуру, чтобы не повредить плату.
После установки проверьте качество пайки с помощью лупы или микроскопа. Убедитесь, что:
- Нет коротких замыканий между контактами (прозвоните мультиметром в режиме проверки диодов).
- Все контакты надежно припаяны – при легком нажатии разъем не должен шататься.
- На плате нет следов перегрева (потемнения текстолита, вздутия компонентов).
Подключите HDD к компьютеру и проверьте его работоспособность в BIOS или через утилиту CrystalDiskInfo. Если диск не определяется, повторно проверьте пайку – чаще всего проблема в плохом контакте или перемычке между ножками.
Проверка работоспособности диска после ремонта разъема
Первым шагом подключите диск к компьютеру через исправный SATA-кабель и разъем питания. Убедитесь, что соединения плотные – даже минимальный люфт может вызвать сбои. Запустите систему и войдите в BIOS/UEFI (обычно клавиша Del, F2 или F12 при загрузке). Проверьте, отображается ли диск в списке устройств хранения. Если нет – проблема может быть в неверном подключении или повреждении контроллера.
После загрузки ОС откройте «Диспетчер устройств» (Windows) или lsblk (Linux). Найдите диск в разделе «Дисковые устройства» или аналогичном. Если он помечен желтым восклицательным знаком или не определяется, обновите драйверы через контекстное меню. В Linux выполните команду dmesg | grep sata для анализа ошибок инициализации.
Запустите утилиту проверки диска. Для Windows используйте chkdsk X: /f /r (где X – буква диска), для Linux – smartctl -a /dev/sdX (замените sdX на фактическое имя устройства). Обратите внимание на параметры SMART: Reallocated_Sector_Ct, Current_Pending_Sector и UDMA_CRC_Error_Count. Значения выше 0 указывают на потенциальные проблемы с поверхностью или кабелем.
Протестируйте скорость чтения/записи. В Windows подойдет CrystalDiskMark, в Linux – hdparm -Tt /dev/sdX. Сравните результаты с эталонными для модели диска (указаны на сайте производителя). Падение скорости на 20% и более сигнализирует о неисправности контроллера или повреждении платы.
- Проверьте целостность данных: скопируйте несколько файлов большого объема (1–5 ГБ) на диск и обратно. Ошибки при копировании (
CRC failed,I/O error) свидетельствуют о нестабильном соединении. - Запустите длительное тестирование поверхности. В Victoria (Windows) или
badblocks -v /dev/sdX(Linux) выполните полное сканирование. Прерывание теста или обнаружение более 10 bad-секторов требует замены диска. - Мониторьте температуру. Превышение 50°C при нагрузке сокращает срок службы. Используйте
HDDScanилиsmartctl -A /dev/sdX | grep Temperature.
Если диск определяется, но не монтируется, проверьте файловую систему. В Windows запустите diskpart → list disk → select disk X → detail disk. В Linux используйте fsck /dev/sdX1 (для раздела). Ошибки типа superblock invalid исправляются резервными копиями суперблоков (mke2fs -n /dev/sdX1).
При нестабильной работе протестируйте диск на другом ПК или через внешний SATA-USB адаптер. Если проблема сохраняется – дефект в самом накопителе. Замените кабель питания: неисправный блок питания или переходник может вызывать перебои. Измерьте напряжение на разъеме мультиметром: допустимые значения – +5В (±5%) и +12В (±10%).
Финальный этап – проверка под нагрузкой. Запустите запись данных на 80–90% объема диска (например, через dd if=/dev/zero of=/mnt/disk/testfile bs=1M count=100000 в Linux). Следите за логами системы (journalctl -f или «Просмотр событий» в Windows). Появление ошибок ATA bus error или timeout указывает на необходимость повторного ремонта разъема или замены платы контроллера.
Типичные ошибки при самостоятельном ремонте и как их избежать
Первая и самая распространенная ошибка – использование неподходящего паяльника. Многие выбирают инструмент с мощностью выше 40 Вт или игнорируют необходимость регулировки температуры. Это приводит к перегреву контактных площадок на плате HDD, что вызывает отслоение дорожек или повреждение микросхем. Для работы с SATA-разъемом оптимален паяльник с тонким жалом (0,5–1 мм) и температурой не выше 300°C. Перед пайкой обязательно закрепите плату на антистатическом коврике и используйте флюс на основе канифоли – кислотные составы разрушают медные проводники.
Третья критическая ошибка – игнорирование статического электричества. HDD чувствителен к электростатическим разрядам, которые способны вывести из строя контроллер или микросхемы памяти. Работайте в антистатическом браслете, подключенном к заземлению, или периодически касайтесь металлической части корпуса компьютера перед контактом с платой. Храните накопитель в антистатическом пакете, а не на столе или в пластиковой коробке. Даже кратковременный разряд в 100 В может повредить чип, после чего данные станут невосстановимыми.
Последняя ошибка – попытка ремонта без резервного копирования данных. Если HDD еще определяется системой, но работает нестабильно, первым шагом должно быть создание посекторной копии с помощью ddrescue или HDDSuperClone. Ремонт разъема может усугубить повреждения, особенно если плата уже имеет микротрещины или окисленные контакты. Никогда не тестируйте накопитель в корпусе ПК – подключайте его через внешний SATA-адаптер или док-станцию, чтобы исключить короткие замыкания. Если данные критически важны, обратитесь к профессионалам до начала любых манипуляций.
Когда стоит обратиться к специалисту вместо самостоятельного ремонта
Если при визуальном осмотре SATA-разъема обнаружены оплавленные контакты, следы коррозии на плате или повреждения дорожек, самостоятельный ремонт может усугубить проблему. Такие дефекты требуют профессионального оборудования: паяльной станции с регулировкой температуры (например, Hakko FX-951), микроскопа для контроля качества пайки и мультиметра для проверки сопротивления цепей. Ошибки при работе с микросхемами контроллера или перемычками питания способны привести к полной потере данных или выходу диска из строя без возможности восстановления.
