Сопротивление 8 Ом – стандарт для большинства акустических систем, усилителей мощности и аудиооборудования. Неправильное подключение может привести к перегреву усилителя, искажению звука или выходу из строя динамиков. Перед началом работы убедитесь, что выходное сопротивление усилителя соответствует нагрузке: большинство бытовых усилителей рассчитаны на 4–8 Ом, но некоторые профессиональные модели поддерживают 2–16 Ом.
Для подключения потребуются: кабель с сечением не менее 1,5 мм² (для мощности до 100 Вт) или 2,5 мм² (для 200 Вт и выше), паяльник (если используются разъемы без винтовых зажимов), мультиметр для проверки сопротивления и изоляционная лента. Избегайте скруток – они увеличивают сопротивление контакта и могут вызвать нагрев. При длине кабеля свыше 5 метров используйте провод с меньшим удельным сопротивлением (например, бескислородную медь).
Нагрузка 8 Ом подключается параллельно или последовательно в зависимости от схемы. При параллельном соединении двух динамиков по 8 Ом общее сопротивление составит 4 Ом – убедитесь, что усилитель это выдержит. Последовательное соединение даст 16 Ом, что безопасно для большинства устройств, но снизит выходную мощность. Перед подачей питания проверьте полярность: «+» усилителя должен совпадать с «+» динамика, иначе фаза сигнала инвертируется.
После монтажа измерьте сопротивление нагрузки мультиметром. Допустимое отклонение – не более 10% от номинала (7,2–8,8 Ом). Если значение ниже, проверьте качество контактов и отсутствие короткого замыкания. При первом включении установите минимальную громкость и постепенно увеличивайте, контролируя температуру усилителя. Перегрев в течение первых 30 минут работы указывает на неверное подключение или неисправность оборудования.

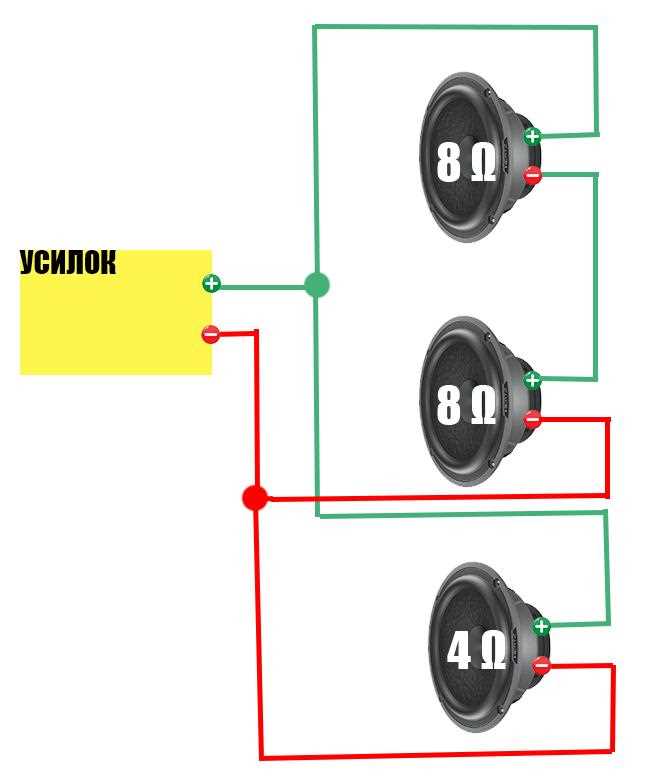

Подключение нагрузки 8 Ом: пошаговая инструкция
Перед началом убедитесь, что усилитель или источник сигнала поддерживает нагрузку 8 Ом. Проверьте технические характеристики устройства: минимальное сопротивление нагрузки должно быть не выше 8 Ом, иначе возможен перегрев или выход из строя. Для большинства бытовых усилителей мощностью до 100 Вт такая нагрузка безопасна, но при работе с профессиональным оборудованием уточните допустимый диапазон в документации.
Подключите нагрузку с помощью кабеля сечением не менее 1,5 мм² для мощностей до 50 Вт или 2,5 мм² при нагрузке свыше 100 Вт. Используйте разъемы типа Speakon или банановые клеммы для надежного контакта. Избегайте скруток – они увеличивают сопротивление и могут вызвать падение мощности. При параллельном подключении нескольких динамиков суммарное сопротивление не должно опускаться ниже 4 Ом, иначе риск перегрузки возрастает.
После подключения подай сигнал и контролируйте температуру усилителя в течение первых 10–15 минут. Если корпус нагревается выше 60°C, отключите питание и проверьте соответствие нагрузки. Для тестирования используйте мультиметр в режиме измерения сопротивления: при подключенной нагрузке показания должны быть в пределах 7,5–8,5 Ом. Отклонения свидетельствуют о неисправности кабеля или динамика.
Выбор подходящего усилителя для нагрузки 8 Ом
Сопротивление 8 Ом – стандарт для большинства акустических систем, включая пассивные колонки и сабвуферы. Усилитель должен обеспечивать стабильную работу с такой нагрузкой без перегрева и искажений. Ключевой параметр – выходная мощность в ваттах (RMS), указанная для 8 Ом. Например, для домашнего кинотеатра достаточно 50–100 Вт на канал, а для профессиональных систем – от 200 Вт и выше. Превышение мощности на 20–30% относительно номинала колонок снижает риск клиппинга при пиковых нагрузках.
Обратите внимание на класс усилителя:
- Класс AB – оптимален для 8 Ом: КПД 50–70%, низкие искажения, умеренное тепловыделение. Подходит для Hi-Fi и студийного оборудования.
- Класс D – компактный и энергоэффективный (КПД до 90%), но требует качественных фильтров для минимизации высокочастотных помех. Идеален для портативных систем и сабвуферов.
- Класс A – редкость из-за низкого КПД (20–30%), но обеспечивает минимальные искажения. Применяется в аудиофильских системах с пассивным охлаждением.
Дополнительные параметры: чувствительность (обычно 1 В или 2 В для профессиональных моделей), импедансная стабильность (усилитель должен поддерживать 8 Ом без падения мощности) и защита от короткого замыкания. Для многоканальных систем проверяйте соответствие количества каналов числу колонок. Например, AV-ресиверы часто имеют 5–11 каналов с поддержкой 8 Ом, но мощность на канал может варьироваться от 60 до 200 Вт.
Примеры проверенных моделей для 8 Ом:
- Yamaha A-S701 – 90 Вт на канал (RMS, 8 Ом), класс AB, THD 0.018%. Подходит для двухканальных систем.
- Crown XLi800 – 300 Вт на канал (8 Ом), класс D, защита от перегрузки. Используется в концертном звуке.
- Denon AVR-X3800H – 105 Вт на канал (8 Ом, 20 Гц–20 кГц), 9.4-канальный ресивер с поддержкой Dolby Atmos.
Проверка соответствия мощности усилителя и динамиков
Мощность усилителя должна превышать номинальную мощность динамиков на 20–50%, но не более чем в 2 раза. Например, для колонки 100 Вт RMS безопасный диапазон усилителя – 120–200 Вт RMS. Превышение этого порога приводит к перегрузке катушек и искажениям звука, а недостаточная мощность – к клиппингу сигнала и повреждению динамиков из-за работы на пределе. Проверьте параметры в технической документации: обращайте внимание на RMS (не PMPO), импеданс (8 Ом) и чувствительность (дБ/Вт).
- Измерьте реальную мощность усилителя мультиметром: подайте синусоидальный сигнал 1 кГц на вход, подключите нагрузку 8 Ом и зафиксируйте напряжение на выходе. Рассчитайте мощность по формуле P = U²/R, где U – напряжение (В), R – сопротивление (Ом).
- Сравните полученное значение с паспортными данными динамиков. Если усилитель выдает 150 Вт RMS, а динамики рассчитаны на 100 Вт, используйте ограничитель уровня сигнала или аттенюатор на 3–6 дБ.
- Проверьте температурный режим: после 30 минут работы на 70% мощности корпус динамика не должен нагреваться выше 60°C. Превышение указывает на несоответствие параметров.
Подбор кабелей нужного сечения для подключения
Сечение кабеля определяет его способность пропускать ток без перегрева и потерь напряжения. Для нагрузки 8 Ом при мощности 100 Вт ток составит 3,54 А (I = √(P/R)). При длине линии до 5 метров достаточно сечения 0,75 мм² (медный провод), если напряжение питания 24 В. Для 12 В ток удвоится (8,33 А), и потребуется не менее 1,5 мм².
При увеличении длины кабеля до 10 метров потери напряжения становятся критичными. Для 12 В и тока 8,33 А падение напряжения на проводе 1,5 мм² составит ~0,5 В/м, что приведет к суммарным потерям 5 В. В таких случаях сечение увеличивают до 2,5 мм², снижая потери до 0,3 В/м. Для 24 В системы потери менее значимы, но при длине свыше 15 метров рекомендуется 2,5 мм².
Материал проводника влияет на сопротивление: алюминиевый кабель должен иметь сечение в 1,6 раза больше медного при тех же условиях. Например, для тока 8,33 А вместо 1,5 мм² меди потребуется 2,5 мм² алюминия. Однако алюминий менее устойчив к многократным изгибам и окислению, что ограничивает его применение в мобильных установках.
Температурный режим эксплуатации корректирует выбор сечения. При температуре окружающей среды +40°C допустимый ток для провода 1,5 мм² снижается на 15–20%. В таких условиях для тока 8,33 А безопаснее использовать 2,5 мм² даже на коротких участках. Для закрытых каналов или пучков проводов применяют коэффициент 0,7–0,8 к номинальному току.
Для импульсных нагрузок (например, усилители класса D) учитывают пиковые токи, которые могут превышать номинальные в 2–3 раза. При среднем токе 3,54 А пиковый может достигать 10 А. В этом случае сечение выбирают с запасом: 2,5 мм² для 12 В и 1,5 мм² для 24 В. Игнорирование пиковых значений приводит к перегреву изоляции и снижению срока службы кабеля.
Стандартные сечения проводов (0,75; 1; 1,5; 2,5; 4 мм²) не всегда оптимальны для специфических задач. Если расчет показывает необходимость 1,8 мм², выбирают ближайшее большее значение – 2,5 мм². Использование проводов с заниженным сечением вызывает падение мощности на нагрузке и риск возгорания. Для высокоточных систем (например, аудио) предпочтительны провода с низким сопротивлением, такие как OFC (бескислородная медь).
При подключении нескольких нагрузок параллельно суммируют токи и выбирают сечение по суммарному значению. Для двух нагрузок по 8 Ом (100 Вт каждая) при 12 В общий ток составит 16,66 А. На длине 5 метров потребуется кабель не менее 4 мм². Для распределения нагрузки по отдельным линиям сечение рассчитывают индивидуально, но общий питающий кабель должен соответствовать суммарному току.
Определение правильной полярности при соединении
Для динамических нагрузок (например, динамиков) соблюдение полярности критично при параллельном или последовательном соединении нескольких устройств. Если фазировка нарушена, звуковые волны от разных динамиков будут гасить друг друга, снижая качество звука. При подключении к усилителю проверьте соответствие «+» на выходе усилителя и «+» на динамике. В сомнительных случаях используйте тестовый сигнал (например, синусоиду 1 кГц) и осциллограф: правильная полярность даст симметричную форму сигнала без искажений.
Способы параллельного и последовательного подключения динамиков
Параллельное подключение снижает общее сопротивление системы, что критично для усилителей с низким импедансом. Формула расчёта: 1/Rобщ = 1/R1 + 1/R2 + ... + 1/Rn. Например, два динамика по 8 Ом дадут 4 Ома, три – 2,67 Ома. Убедитесь, что усилитель поддерживает полученное значение: большинство бытовых моделей работают с 4–8 Ом, а профессиональные – с 2–16 Ом. Превышение минимального порога приведёт к перегреву и выходу из строя.
Последовательное соединение увеличивает сопротивление: Rобщ = R1 + R2 + ... + Rn. Два 8-омных динамика дадут 16 Ом, что безопасно для большинства усилителей, но снизит выходную мощность. При таком подключении ток через все динамики одинаков, а напряжение распределяется пропорционально их сопротивлению. Используйте этот метод, если требуется согласовать нагрузку с высокоомным выходом усилителя или добиться равномерного распределения мощности между маломощными динамиками.
Комбинированное подключение сочетает оба способа для точной настройки импеданса. Например, две пары 8-омных динамиков в каждой паре соедините последовательно (16 Ом), а пары между собой – параллельно (8 Ом). Такой подход позволяет:
- сохранить номинальное сопротивление при увеличении количества динамиков;
- распределить мощность между группами с разными характеристиками;
- избежать перегрузки усилителя при подключении 4 и более динамиков.
Перед сборкой схемы проверьте расчёты мультиметром: реальное сопротивление может отличаться на 10–15% из-за допусков компонентов.
Настройка уровня сигнала перед подачей на нагрузку
Перед подключением нагрузки 8 Ом проверьте амплитуду сигнала на выходе усилителя. Для большинства аудиосистем оптимальный уровень составляет 0,5–1,5 В (среднеквадратичное значение) при номинальной мощности. Превышение 2 В может вызвать искажения или перегрев нагрузки. Используйте осциллограф или мультиметр в режиме измерения переменного напряжения для точной оценки.
Если сигнал слишком слабый, увеличьте усиление предусилителя или регулятора громкости, но следите за отношением сигнал/шум. При уровне ниже 0,3 В на нагрузке 8 Ом мощность упадет ниже 10 мВт, что недостаточно для большинства динамиков. В таких случаях проверьте кабели на целостность и убедитесь, что источник сигнала выдает не менее 1 В пикового значения.
Для защиты нагрузки от перегрузки установите аттенюатор или резистивный делитель напряжения. Например, цепь из двух резисторов 1 кОм и 100 Ом снизит сигнал в 10 раз, если это необходимо. Альтернативой служат активные регуляторы уровня на операционных усилителях с коэффициентом усиления, настраиваемым под конкретные требования.
При работе с импульсными сигналами (например, в аудиотехнике или измерительных системах) контролируйте фронт нарастания. Для нагрузки 8 Ом время нарастания не должно превышать 10 мкс, иначе возможны нелинейные искажения. Используйте фильтры нижних частот с частотой среза 20–50 кГц для сглаживания фронтов без потери полезного сигнала.
Завершив настройку, проведите тестовый прогон с нагрузкой, измеряя потребляемый ток и температуру. При токе свыше 1 А на 8 Ом (мощность >8 Вт) обеспечьте пассивное или активное охлаждение. Если сигнал содержит постоянную составляющую, используйте разделительный конденсатор не менее 1000 мкФ для защиты динамика от смещения подмагничивания.
Тестирование сопротивления мультиметром после подключения
После подключения нагрузки 8 Ом переведите мультиметр в режим измерения сопротивления (обозначение «Ω» или «200Ω» для диапазона до 200 Ом). Убедитесь, что прибор откалиброван: замкните щупы между собой – показания должны стремиться к нулю (допустимо отклонение ±0,1–0,3 Ом). Если значение выше, замените щупы или проверьте контакты.
Подсоедините щупы мультиметра непосредственно к клеммам нагрузки, избегая касания проводов или других металлических частей цепи. Для точности измерений отключите питание схемы – остаточное напряжение может исказить результат. Если нагрузка подключена через разъемы или клеммники, убедитесь в отсутствии окисления контактов, иначе сопротивление возрастет на 0,5–2 Ом.
При измерении сопротивления 8-омной нагрузки допустимое отклонение составляет ±5% (7,6–8,4 Ом). Если показания выходят за эти пределы, проверьте целостность проводов, пайку или механические повреждения резистора. Для проволочных нагрузок учтите температурный коэффициент: при нагреве до 50°C сопротивление может увеличиться на 0,2–0,5 Ом.
В случае параллельного или последовательного подключения нескольких нагрузок рассчитайте ожидаемое сопротивление заранее. Например, два резистора по 8 Ом в параллели дадут 4 Ом, в последовательной цепи – 16 Ом. Сравните расчетные значения с фактическими: расхождение более 0,5 Ом указывает на неисправность одного из элементов.
Зафиксируйте результаты измерений в журнале с указанием даты, условий (температура, влажность) и модели мультиметра. При повторных проверках сравнивайте данные: постепенное увеличение сопротивления на 0,1–0,3 Ом в год – норма для углеродистых резисторов, но для прецизионных элементов это повод для замены.
