Магнитола Volvo 850, установленная в моделях 1992–1997 годов, не имеет штатного AUX-входа, но его можно добавить самостоятельно. Для этого потребуется доступ к плате головного устройства, паяльник с тонким жалом (25–30 Вт), припой диаметром 0,5–0,8 мм и экранированный аудиокабель с разъемом 3,5 мм. Основная сложность – правильно определить точки подключения на плате, чтобы избежать помех и сохранить качество звука.
Если после подключения возникают помехи, проверьте качество пайки и экранирование кабеля. В некоторых случаях помогает установка дополнительного конденсатора (10–47 мкФ) между сигнальной линией и землей для фильтрации высокочастотных наводок. Не используйте провода без экрана – это приведет к появлению шумов от генератора или системы зажигания.
Какие инструменты и материалы понадобятся для пайки AUX
Для пайки AUX-входа к магнитоле Volvo 850 потребуется паяльник мощностью 25–40 Вт с тонким жалом (1–2 мм). Оптимальный выбор – керамический нагреватель с регулировкой температуры в диапазоне 250–350°C. Избегайте мощных паяльников (60 Вт и выше), так как они могут повредить тонкие дорожки на плате магнитолы.
Припой выбирайте с низким содержанием свинца (например, ПОС-61) или бессвинцовый (Sn96.5Ag3Cu0.5) диаметром 0,5–0,8 мм. Для очистки контактов используйте безворсовую салфетку и изопропиловый спирт (концентрация не менее 90%). Флюс – канифоль или жидкий флюс на спиртовой основе (например, ЛТИ-120), но не активный кислотный, чтобы не вызвать коррозию.
Потребуется мультиметр с режимом прозвонки (до 200 Ом) для проверки целостности цепей и отсутствия коротких замыканий. Зажимы-«крокодилы» с тонкими проводами (28–30 AWG) помогут временно фиксировать провода при пайке. Для изоляции используйте термоусадочные трубки диаметром 1,5–3 мм или изоленту на полиимидной основе (например, Kapton), устойчивую к высоким температурам.
Штекер 3,5 мм (AUX) должен быть с четырьмя контактами: левый канал, правый канал, земля и микрофон (если требуется). Для Volvo 850 подойдет разъем типа TRRS (Tip-Ring-Ring-Sleeve), но чаще достаточно трех контактов (TRS). Провода для подключения – экранированный аудиокабель с сечением жил 0,12–0,2 мм², чтобы минимизировать помехи.
Для разборки магнитолы понадобятся отвертки Torx T8 и T10, а также пластиковые лопатки для снятия пластиковых защелок без повреждений. Пинцет с антистатическим покрытием (например, ESD-15) необходим для работы с мелкими деталями. Если на плате есть защитное покрытие, используйте специальный растворитель (например, MG Chemicals 4140) для его удаления перед пайкой.
Дополнительно пригодится паяльный отсос или медная оплетка для удаления лишнего припоя. Для фиксации плат во время работы используйте держатель с магнитными или вакуумными присосками. Если пайка ведется в труднодоступных местах, гибкий удлинитель для паяльника (например, Hakko 601-02) позволит сохранить точность.
Работайте в хорошо проветриваемом помещении или используйте вытяжку с угольным фильтром, чтобы избежать вдыхания паров флюса и припоя. Освещение – светодиодная лампа с регулируемым углом наклона и цветовой температурой 5000–6500 К для точной цветопередачи при работе с мелкими элементами.
Где найти распиновку магнитолы Volvo 850 для подключения AUX

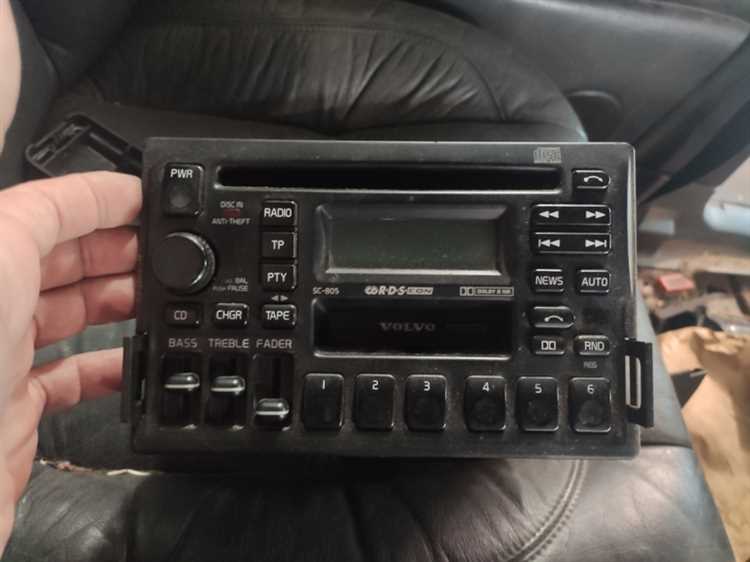

Распиновка магнитолы Volvo 850 зависит от модели головного устройства. В большинстве случаев используется штатная магнитола типа SC-805 или SC-811, но встречаются и варианты с SC-901. Основные различия – в количестве контактов и расположении аудиовходов. Для точного определения модели снимите магнитолу и проверьте маркировку на задней панели или в технической документации автомобиля.
Официальные схемы распиновки редко публикуются производителем, но их можно найти в сервисных мануалах Volvo. Оригинальные руководства доступны на специализированных форумах и ресурсах, таких как:
- Volvo Forums UK – раздел по электрике и аудиосистемам;
- Matthew’s Volvo Site – архивы схем для 850-й модели;
- Volvo ERWIN – платный доступ к заводской документации.
Наиболее востребованные распиновки для подключения AUX сосредоточены на контактах 18 (левый канал), 19 (правый канал) и 20 (общий провод/земля) в разъеме ISO магнитолы. Эти данные актуальны для SC-805/811. Для SC-901 схема может отличаться – здесь аудиовходы часто расположены на отдельном 8-контактном разъеме, где сигнальные провода – контакты 3 и 4, а земля – контакт 5.
Проверенные схемы часто выкладывают владельцы на тематических форумах. Например, на Drive2.ru в бортжурналах Volvo 850 встречаются фотографии распиновки с пометками о подключении AUX. Ищите записи с тегами #volvo850aux или #распиновкамагнитолы. Обращайте внимание на комментарии – иногда пользователи уточняют нюансы для конкретных годов выпуска (1992–1997).
Если штатная магнитола заменена на неоригинальную (например, Pioneer или Sony), распиновка будет отличаться. В таких случаях ищите схемы по модели головного устройства, а не по автомобилю. Базы данных распиновок для сторонних магнитол доступны на сайтах:
- Pinout Guide – универсальные схемы;
- Crutchfield – инструкции по подключению;
- Wiring Diagram Net – адаптеры и переходники.
В некоторых случаях распиновку можно восстановить по цветовой маркировке проводов. В Volvo 850 для аудиосигналов часто используются:
- Белый – левый канал;
- Красный – правый канал;
- Черный или коричневый – земля.
Однако эта схема не универсальна – в зависимости от года выпуска и рынка цвета могут отличаться. Всегда сверяйтесь с найденными схемами или тестируйте провода мультиметром.
Если самостоятельный поиск не дал результатов, обратитесь в специализированные мастерские по установке автозвука. Многие из них ведут собственные базы данных по распиновкам и могут предоставить схему за небольшую плату. Альтернатива – заказать готовый AUX-адаптер для Volvo 850 на AliExpress или eBay. Такие адаптеры подключаются к штатному разъему и не требуют пайки, но их совместимость нужно уточнять по модели магнитолы.
Как разобрать магнитолу Volvo 850 без повреждений
Магнитола Volvo 850 крепится в панели четырьмя металлическими защёлками – две сверху и две снизу. Для их отжатия потребуется пластиковая лопатка или тонкая отвёртка, обёрнутая изолентой. Начинайте с нижних защёлок: вставьте инструмент в щель между корпусом магнитолы и панелью, аккуратно надавите в сторону устройства и потяните на себя. Верхние защёлки отжимаются аналогично, но требуют большего усилия – не давите резко, чтобы не сломать пластиковые выступы.
После освобождения защёлок магнитола выдвинется на 2–3 см. На этом этапе отсоедините разъёмы: основной 16-контактный ISO (питание, динамики) и антенный. Разъём ISO фиксируется пластиковым язычком – нажмите на него пальцем и потяните колодку вниз. Антенный разъём имеет резьбовое соединение: открутите его против часовой стрелки, удерживая корпус магнитолы второй рукой, чтобы не повредить гнездо.
Корпус магнитолы состоит из двух частей: передней панели с кнопками и металлического шасси. Для разделения снимите ручки регуляторов громкости и баланса, поддев их плоской отвёрткой. Под ручками находятся пластиковые заглушки – удалите их, чтобы получить доступ к винтам Torx T10. Открутите четыре винта по периметру передней панели, затем аккуратно отсоедините её от шасси, приподнимая вверх и слегка покачивая.
Шлейф, соединяющий переднюю панель с платой, закреплён на разъёме ZIF (Zero Insertion Force). Поднимите чёрный фиксатор на 90 градусов, затем осторожно вытяните шлейф, потянув за пластиковый язычок. Не дёргайте за провода – это может повредить контакты. Если шлейф сидит плотно, слегка покачайте его из стороны в сторону, одновременно вытягивая.
Для доступа к плате отсоедините динамик, расположенный на задней стороне шасси. Он крепится двумя винтами Phillips PH1 и подключён к плате коротким проводом с разъёмом. Открутите винты, отсоедините разъём и уберите динамик в сторону. Теперь можно снять металлическую крышку, закрывающую плату: открутите шесть винтов Torx T8 по периметру и два винта под динамиком.
При обратной сборке следите за положением шлейфа – он должен входить в разъём ZIF без перекосов. Перед установкой передней панели проверьте, чтобы все кнопки свободно нажимались и не заедали. Винты затягивайте крест-накрест, постепенно увеличивая усилие, чтобы избежать деформации корпуса. Разъём ISO подключайте до характерного щелчка фиксатора.
Если магнитола не включается после сборки, проверьте контакты на разъёме ISO: часто окисляются или отходят провода питания (+12 В на контакте 4 и ACC на контакте 7). Для очистки используйте ластик или специальный спрей для контактов. Не применяйте наждачную бумагу – она оставляет царапины, ухудшающие проводимость.
Как определить точки подключения аудиосигнала на плате
Используйте мультиметр в режиме измерения переменного напряжения (200–500 мВ). Подключите один щуп к общему проводу (массе), второй – к предполагаемой точке аудиосигнала. Воспроизведите звук на магнитоле и следите за показаниями: наличие переменного напряжения (даже 50–200 мВ) подтвердит правильность выбора. Избегайте точек с постоянным напряжением – это питание, а не сигнал.
Плата Volvo 850 часто содержит резисторы и конденсаторы на пути аудиосигнала. Ищите цепочки из SMD-резисторов номиналом 1–10 кОм и керамических конденсаторов 0,1–1 мкФ – они фильтруют сигнал перед усилителем. Точки до этих элементов (со стороны процессора) подходят для подключения AUX, так как сигнал здесь ещё не усилен и не искажён.
Если на плате есть разъём для CD-чейнджера или внешнего входа, найдите его распиновку. Например, на Volvo 850 контакт 12 (DATA) и 13 (CLOCK) в 14-пиновом разъёме иногда используются для цифрового аудиосигнала. Для аналогового AUX ищите контакты с обозначениями L+, L-, R+, R- – это стереовходы. Проверьте их мультиметром на наличие сигнала при воспроизведении.
При отсутствии схемы платы проследите дорожки от разъёма динамиков в обратном направлении. Они ведут к выходным ножкам усилителя, а оттуда – к входным. На пути могут встречаться дроссели или ферритовые бусины – это фильтры питания, их обходите. Сигнальные дорожки обычно идут параллельно, без разветвлений, и заканчиваются у микросхемы процессора или ЦАП.
Для точной идентификации используйте осциллограф. Подключите щуп к предполагаемой точке и воспроизведите тестовый аудиофайл с частотой 1 кГц. Чистый синусоидальный сигнал без постоянной составляющей подтвердит правильность выбора. Если сигнал искажён или содержит помехи, ищите точку ближе к источнику – например, после ЦАП, но до фильтров.
Зафиксируйте найденные точки на плате с помощью маркера или фотографии. Подключайте AUX через разделительные конденсаторы 1–2,2 мкФ (керамические или плёночные) – они блокируют постоянную составляющую и предотвращают повреждение магнитолы. Избегайте пайки непосредственно к ножкам микросхем: используйте ближайшие контактные площадки или переходные отверстия (vias), чтобы не повредить чип.
Пошаговая инструкция пайки проводов AUX к контактам магнитолы
Перед началом работы подготовьте инструменты: паяльник мощностью 25–40 Вт с тонким жалом, припой ПОС-61 (диаметр 0,8–1 мм), канифоль или флюс для электроники, кусачки, стриппер для снятия изоляции, мультиметр, термоусадочные трубки (диаметр 2–3 мм), зажигалку или термофен. Отключите магнитолу от питания и извлеките её из панели, следуя сервисному руководству Volvo 850. Разместите плату на антистатическом коврике или деревянной поверхности, чтобы избежать повреждения компонентов.
Подготовьте провода для AUX-кабеля. Используйте экранированный аудиокабель с тремя жилами (два сигнальных провода и общий экран). Зачистите концы на 3–4 мм, скрутите жилы и залудите их паяльником с канифолью. Наденьте термоусадочные трубки на каждый провод до пайки – после соединения их будет сложно надеть. Для надёжности припаяйте к экрану дополнительный провод сечением 0,5 мм², который пойдёт на массу.
- Припаяйте провода AUX к подготовленным контактам: сначала массу (экран), затем левый и правый каналы. Удерживайте провод пинцетом, чтобы избежать смещения во время пайки. Проверьте прочность соединения – провод не должен отрываться при лёгком натяжении.
- Изолируйте места пайки: наденьте термоусадочные трубки на каждый провод и прогрейте их зажигалкой или феном до плотного обжатия. Для дополнительной защиты обмотайте соединения изолентой или используйте силиконовый герметик.
- Соберите магнитолу и протестируйте подключение. Подключите AUX-кабель к источнику звука (смартфон, плеер) и включите магнитолу в режим AUX (если требуется активация через сервисное меню – уточните в инструкции). Проверьте оба канала на отсутствие помех, фона и искажений.
Если после подключения слышен фон или наводки, проверьте качество пайки и экранирования. Убедитесь, что экран кабеля надёжно соединён с массой магнитолы, а провода не проложены параллельно силовым линиям питания. При необходимости добавьте ферритовый фильтр на AUX-кабель вблизи разъёма. Зафиксируйте провода внутри корпуса магнитолы пластиковыми стяжками, чтобы исключить их перемещение и обрыв при вибрации.
Как проверить качество пайки и работоспособность AUX
Подключите магнитолу к питанию и вставьте AUX-кабель в разъем. Запустите воспроизведение аудиосигнала с телефона или плеера на минимальной громкости. Если звук отсутствует или искажается, проверьте сопротивление между контактами AUX и массой магнитолы: для левого канала (обычно контакт 3) и правого (контакт 2) оно должно составлять 10–50 кОм в режиме AUX. При отклонениях более чем на 20% от нормы перепаяйте соединение – вероятно, нарушен контакт или возникло окисление.
Протестируйте работу AUX в разных режимах: переключайте источники звука на магнитоле, регулируйте громкость, подключайте разные устройства. Шумы, треск или пропадание сигнала при легком покачивании кабеля указывают на некачественную пайку или повреждение дорожек на плате. Для диагностики используйте осциллограф: подайте тестовый сигнал (например, синусоиду 1 кГц) и сравните форму сигнала на входе AUX и выходе магнитолы – искажения амплитуды или фазы свидетельствуют о проблемах с пайкой или схемотехникой.
Если все проверки пройдены, но звук все равно нестабилен, отключите магнитолу от питания на 10 минут – иногда сбои вызваны наведенными помехами в цепях. При повторном включении проверьте температуру разъема AUX: чрезмерный нагрев (более 40°C) говорит о коротком замыкании или неправильно выбранном сечении проводов. В крайнем случае вскройте магнитолу и прозвоните цепи от разъема до процессора сигнала – на плате Volvo 850 вход AUX обычно идет через конденсаторы C401/C402 (10 мкФ) и резисторы R401/R402 (10 кОм).
Как собрать магнитолу обратно и установить её в автомобиль
Перед сборкой убедитесь, что все провода AUX-входа подключены к соответствующим контактам на плате магнитолы – обычно это контакты линейного входа (L+, L-, R+, R-) или разъём CD-чейнджера, если используется адаптер. Проверьте изоляцию соединений термоусадкой или изолентой, чтобы исключить короткое замыкание при вибрации. Установите плату обратно в металлический каркас магнитолы, зафиксировав её штатными винтами или защёлками, если они предусмотрены конструкцией. Подключите основной разъём питания и антенны, затем аккуратно вставьте лицевую панель, совместив направляющие пазы – не прилагайте чрезмерных усилий, чтобы не повредить крепления.
Для установки в автомобиль снимите декоративную рамку центральной консоли Volvo 850, поддев её пластиковыми клипсами по периметру (начинайте с нижней части). Открутите два винта крепления магнитолы (обычно под заглушками или за панелью климата) и вытяните её на себя, придерживая за направляющие. Вставьте магнитолу в шахту до щелчка фиксаторов, убедившись, что разъёмы питания и антенны надёжно закреплены. Затяните винты крепления с моментом не более 1,5 Н·м, чтобы не сорвать резьбу в пластиковом корпусе. Установите декоративную рамку, защёлкнув её до характерного звука, и проверьте работу AUX-входа, подключив внешний источник сигнала.
