Большинство неисправностей зарядных устройств связаны с выходом из строя компонентов цепи питания: диодного моста, конденсаторов или трансформатора. Перед разборкой блока важно убедиться, что проблема именно в нём, а не в кабеле или разъёме телефона. Мультиметр позволяет за 5 минут локализовать неисправность с точностью до 90%, измерив напряжение на выходе и сопротивление ключевых элементов.
Для проверки потребуется мультиметр с диапазоном измерения постоянного напряжения до 20 В и сопротивления до 200 Ом. Стандартные блоки питания смартфонов выдают 5 В ± 0,25 В (USB) или 9 В/12 В/20 В (Quick Charge). Если при подключении нагрузки (например, резистора 10 Ом) напряжение проседает ниже 4,75 В, блок неисправен. Измерения проводятся при включённом в сеть адаптере – никогда не разбирайте его под напряжением.
Первый шаг – проверка выходного напряжения без нагрузки. Подключите щупы мультиметра к контактам USB-разъёма: красный (+) к центральному пину, чёрный (–) к внешнему корпусу. Нормальное значение – 5,0–5,25 В. Если напряжение отсутствует или завышено (например, 6 В и выше), проблема в стабилизаторе или фильтрующих конденсаторах. При заниженном напряжении (менее 4,5 В) проверьте кабель и разъём на телефоне.
Второй шаг – тест под нагрузкой. Подключите к блоку резистор 10–20 Ом мощностью не менее 2 Вт (можно использовать лампочку накаливания). Напряжение не должно падать более чем на 0,3 В. Если просадка больше, блок не справляется с током – вероятно, неисправен трансформатор или выпрямитель. Для блоков Quick Charge проверьте все заявленные режимы (9 В, 12 В), переключая их через специальный тестер или совместимый телефон.

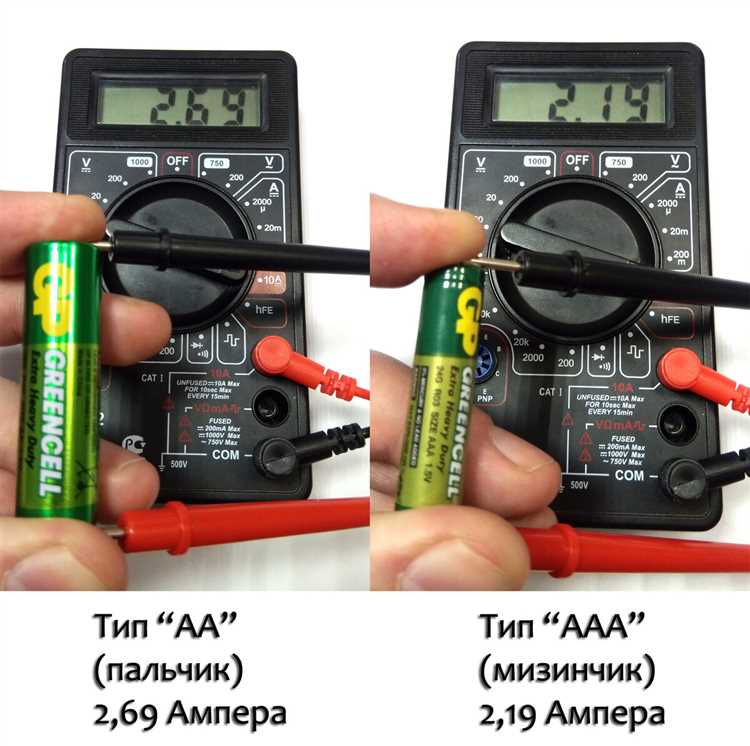

Какие инструменты и материалы понадобятся для диагностики
Мультиметр – основной инструмент для проверки блока питания. Выбирайте модель с диапазоном измерения постоянного напряжения не менее 20 В (например, DT-830B или UT33D). Убедитесь, что прибор поддерживает режим прозвонки цепей и измерение сопротивления до 200 Ом. Дешевые аналоги часто дают погрешность свыше 5%, что критично при проверке маломощных адаптеров.
Паяльная станция с регулировкой температуры (180–250°C) и тонким жалом (0,5–1 мм) пригодится, если потребуется вскрыть корпус блока питания или заменить поврежденные компоненты. Для пайки SMD-элементов используйте припой с флюсом диаметром 0,5 мм. Без паяльника можно обойтись, если диагностика ограничивается внешними измерениями.
Лупа с подсветкой (увеличение 5–10x) или USB-микроскоп помогут обнаружить микротрещины на плате, вздутые конденсаторы или следы окисления. Дешевые модели микроскопов (например, Andonstar AD407) подключаются к компьютеру и позволяют делать снимки для дальнейшего анализа. Без увеличения мелкие дефекты часто остаются незамеченными.
Изоляционная лента или термоусадочные трубки диаметром 2–3 мм нужны для фиксации щупов при длительных измерениях. Это предотвратит случайные замыкания и стабилизирует контакт. Для временной изоляции подойдет и обычный скотч, но он оставляет клейкий след, который придется удалять спиртом.
Тестовая нагрузка – резистор мощностью 5–10 Вт и сопротивлением 5–10 Ом (например, керамический резистор 10 Ом 10 Вт). Подключив его к выходу блока питания, можно проверить стабильность напряжения под нагрузкой. Без нагрузки адаптер может выдавать номинальное напряжение, но просаживаться при подключении телефона.
Запасной кабель USB с разборным корпусом или переходник на клеммы «банан» упростит подключение мультиметра к проводам питания. Избегайте дешевых кабелей с тонкими жилами – их сопротивление может искажать результаты измерений. Для точной диагностики лучше использовать короткий (до 30 см) кабель с сечением жил не менее 0,25 мм².
Как правильно подготовить мультиметр к измерениям
Перед началом проверки блока питания телефона выберите режим измерения постоянного напряжения (DCV). На большинстве мультиметров этот режим обозначен символом «V» с прямой линией и пунктиром под ней. Установите предел измерений на значение, превышающее ожидаемое напряжение блока питания – для стандартных зарядных устройств (5 В) достаточно диапазона 20 В. Если мультиметр не поддерживает автоматический выбор диапазона, ручная настройка предотвратит перегрузку прибора.
Проверьте состояние щупов: изоляция проводов не должна иметь повреждений, а наконечники – окислений или загрязнений. Подключите черный щуп к разъему «COM» (общий), а красный – к гнезду «VΩmA» или аналогичному, предназначенному для измерения напряжения и сопротивления. Избегайте использования разъема «10A», если не планируете замерять ток свыше 200 мА – это может привести к срабатыванию предохранителя.
- Откалибруйте мультиметр, если это необходимо: замкните щупы между собой и убедитесь, что прибор показывает «0» в режиме измерения сопротивления (Ω). Для цифровых моделей с функцией автокалибровки достаточно включить прибор и дать ему прогреться 1–2 минуты.
- При работе с аналоговыми мультиметрами установите стрелку на «0» с помощью регулировочного винта на передней панели.
- Не используйте мультиметр во влажной среде или при температуре ниже 0°C – это исказит показания.
Для точных измерений напряжения блока питания телефона подключите щупы параллельно контактам разъема: красный – к плюсовому (+), черный – к минусовому (–). Убедитесь, что контакт плотный, без зазоров. Если блок питания имеет USB-выход, используйте переходник с оголенными контактами или специальные щупы с тонкими наконечниками для точечного контакта с дорожками разъема.
Перед подключением к работающему блоку питания отключите телефон от зарядного устройства. Включите мультиметр и зафиксируйте показания на дисплее. Если напряжение отличается от номинального (например, 5 В ± 5%) более чем на 0,3 В, блок питания требует замены или ремонта. Записывайте результаты для сравнения при повторных проверках.
После завершения измерений переведите мультиметр в режим ожидания или выключите его. Отсоедините щупы от разъемов и храните прибор в сухом месте, защищенном от пыли. Регулярно проверяйте целостность предохранителя внутри мультиметра – при частых измерениях тока он может выйти из строя, что приведет к некорректным показаниям или поломке устройства.
Где находятся контакты для проверки напряжения на блоке питания
На большинстве блоков питания телефонов контакты для измерения напряжения расположены на разъёме USB. Стандартный USB-A имеет четыре контакта: два крайних (1 и 4) отвечают за питание, где контакт 1 (+5V) – положительный, а контакт 4 (GND) – земля. Для проверки мультиметром подключите красный щуп к контакту 1, чёрный – к контакту 4. На USB-C разъёмах питание подаётся через контакты A4/A9 (+5V) и A1/A12 (GND), но из-за симметричности разъёма удобнее ориентироваться по маркировке на корпусе зарядки или использовать переходник USB-A на USB-C.
Если блок питания неразборный или контакты скрыты, ищите тестовые точки на печатной плате. Производители часто обозначают их как VCC (напряжение) и GND (земля), иногда с дополнительными метками вроде TP1 или TP2. На адаптерах с фиксированным кабелем проверяйте напряжение на оголённых участках провода: красный провод – плюс, чёрный или синий – минус. Избегайте замыкания щупов на соседние контакты, особенно в высокотоковых блоках (от 2А), чтобы не повредить схему.
Для быстрой диагностики без разборки используйте USB-тестер или переходник с индикацией напряжения. Если их нет, измеряйте напряжение на выходе блока питания под нагрузкой – подключите телефон и замерьте напряжение между контактами 1 и 4 USB-A. Допустимое отклонение от номинала (обычно 5В) – не более ±0,2В. При значениях ниже 4,8В блок питания считается неисправным.

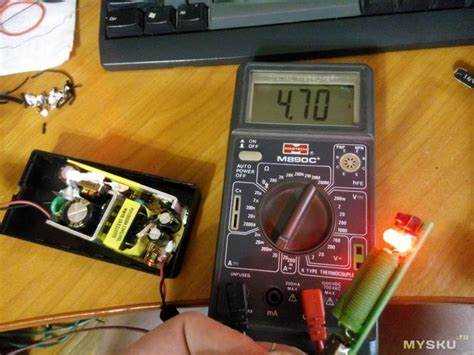

Как измерить выходное напряжение блока питания без нагрузки
Перед началом проверки убедитесь, что блок питания отключен от сети и телефона. Подготовьте мультиметр: установите переключатель в режим измерения постоянного напряжения (DCV) с диапазоном, превышающим заявленное напряжение блока (например, 20 В для стандартных 5 В зарядных устройств). Если диапазон неизвестен, начните с максимального значения и постепенно снижайте.
Найдите выходные контакты на разъеме блока питания. Для USB-разъемов это обычно два крайних контакта: +5 В (красный провод) и GND (черный провод). У microUSB или USB-C контакты расположены внутри разъема – используйте тонкие щупы или переходник для доступа. Избегайте касания металлических частей корпуса, чтобы не вызвать короткое замыкание.
Подключите щупы мультиметра к контактам: красный – к плюсу, черный – к минусу. Включите блок питания в сеть. На экране мультиметра должно отобразиться напряжение. Допустимое отклонение от номинала (например, 5 В) – не более ±5%. Если показания ниже 4,75 В или выше 5,25 В, блок питания неисправен или не соответствует стандарту.
- Не держите щупы дольше 10–15 секунд – без нагрузки некоторые блоки могут перегреваться.
- Если напряжение отсутствует, проверьте целостность кабеля и разъема.
- Для блоков с переменным выходом (например, 9 В/12 В) измеряйте напряжение в каждом режиме отдельно.
Запишите полученные значения. Сравните их с данными на корпусе блока питания. Если маркировка отсутствует, ориентируйтесь на стандартные значения для вашего типа устройства: 5 В для USB, 9 В/12 В для быстрой зарядки. При значительных расхождениях замените блок питания – работа с нестабильным напряжением опасна для телефона.
После проверки отключите блок от сети и дождитесь полного остывания. Храните мультиметр в сухом месте, избегая механических повреждений щупов. Регулярная проверка напряжения продлевает срок службы аккумулятора и предотвращает сбои в работе устройства.
Как проверить блок питания под нагрузкой с подключенным телефоном
Подключите телефон к блоку питания и включите мультиметр в режим измерения постоянного напряжения (DCV) на предел 20 В. Запустите на смартфоне ресурсоёмкое приложение – например, игру с высокой графикой или бенчмарк (Geekbench, 3DMark). Зафиксируйте щупы мультиметра на контактах USB-разъёма: красный на плюсовой контакт (обычно центральный штырь или крайний правый в разъёме Type-C), чёрный на минусовой (внешний корпус). Нормальное напряжение под нагрузкой должно оставаться в пределах 4,75–5,25 В. Падение ниже 4,5 В указывает на неисправность блока или перегрузку цепи.
Проверьте ток потребления, переключив мультиметр в режим измерения тока (DCA) на предел 10 А. Подключите прибор последовательно: разорвите цепь, вставив красный щуп в гнездо «10A» мультиметра, а чёрный – в «COM», затем соедините их с соответствующими контактами кабеля. Типичный ток зарядки современных смартфонов – 1,5–3 А. Если значение стабильно ниже 0,5 А при активной нагрузке, блок питания не справляется с требуемой мощностью или кабель имеет высокое сопротивление. Для точности измерений используйте оригинальный кабель с низким сопротивлением (менее 0,5 Ом).
Оцените стабильность работы блока при длительной нагрузке. Запустите на телефоне стресс-тест (например, CPU Throttling Test) и наблюдайте за показаниями мультиметра в течение 5–10 минут. Колебания напряжения более ±0,2 В или резкие скачки тока свидетельствуют о деградации компонентов блока питания. Если телефон отключается или перезагружается под нагрузкой, а напряжение проседает ниже 4,5 В, замените блок питания на модель с запасом мощности (не менее 18 Вт для современных устройств). Избегайте использования дешёвых адаптеров без сертификации USB-IF – они часто не соответствуют заявленным характеристикам.
Какие значения напряжения считаются нормальными для зарядки
Большинство современных смартфонов рассчитаны на зарядку напряжением 5 В при силе тока от 1 А до 3 А. Это стандарт для USB-портов и классических зарядных устройств. Допустимое отклонение – не более ±0,25 В, иначе возможен перегрев или нестабильная работа контроллера питания.
Для быстрой зарядки (Quick Charge, Power Delivery) напряжение повышается до 9 В, 12 В или даже 20 В. Например, технология Qualcomm Quick Charge 3.0 поддерживает диапазон от 3,6 В до 20 В с шагом в 200 мВ. При этом сила тока может достигать 3 А и выше, но только при условии совместимости телефона и зарядного устройства.
Зарядки с поддержкой USB Power Delivery (USB-PD) работают в нескольких фиксированных режимах: 5 В/3 А, 9 В/3 А, 15 В/3 А и 20 В/5 А. Телефон автоматически выбирает оптимальный профиль, исходя из возможностей аккумулятора и схемы питания. Превышение этих значений без согласования с устройством приводит к срабатыванию защиты.
Для беспроводных зарядок стандарт Qi предусматривает напряжение 5 В или 9 В при токе до 1,67 А. Некоторые модели поддерживают 15 Вт и выше, но это требует дополнительных мер по отводу тепла. Измерения мультиметром на катушке приёмника должны показывать 4,75–5,25 В в базовом режиме.
Старые телефоны с micro-USB или проприетарными разъёмами могут использовать нестандартные напряжения, например 4,35 В (Sony) или 4,4 В (Nokia). Проверка таких устройств требует сверки с документацией, так как отклонение даже на 0,1 В способно повредить аккумулятор.
При проверке мультиметром важно учитывать падение напряжения на кабеле. Хороший USB-кабель длиной 1 м при токе 2 А теряет около 0,1–0,3 В. Если на выходе блока питания 5,1 В, а на разъёме телефона – 4,8 В, это нормально. Значения ниже 4,7 В указывают на неисправность кабеля или адаптера.
Критические отклонения: напряжение ниже 4,5 В или выше 5,5 В для стандартных зарядок, 22 В – для быстрых. В таких случаях контроллер питания телефона отключает зарядку, а длительное воздействие приводит к деградации аккумулятора или выходу из строя микросхем. При измерениях всегда используйте режим постоянного напряжения (DCV) с пределом 20 В.

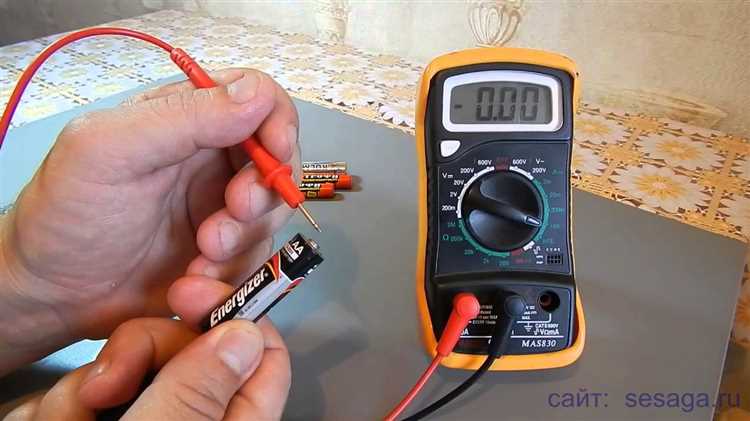

Как выявить неисправности по отклонениям в показаниях мультиметра
Нормальное напряжение на выходе исправного блока питания телефона составляет 5 В ± 0,25 В. Если мультиметр показывает значение ниже 4,75 В, это указывает на потерю мощности из-за деградации компонентов, повреждения кабеля или окисления контактов. При напряжении выше 5,25 В возможен выход из строя стабилизатора или пробой конденсаторов, что грозит перегревом и повреждением аккумулятора устройства. Проверяйте показания под нагрузкой – подключите телефон и наблюдайте за изменениями: падение напряжения более чем на 0,5 В свидетельствует о неисправности блока.
Ток короткого замыкания на выходе блока питания не должен превышать 2 А. Если мультиметр в режиме измерения тока показывает значение выше 2,5 А, это говорит о внутреннем замыкании в цепи, вызванном повреждением трансформатора или диодного моста. При полном отсутствии тока проверьте предохранитель или ключевой транзистор – их обрыв блокирует подачу энергии. Для точной диагностики отключите нагрузку и измерьте сопротивление на выходе: значения ниже 10 Ом подтверждают короткое замыкание.
Пульсации напряжения на выходе блока питания не должны превышать 100 мВ при нагрузке. Если осциллограф недоступен, используйте мультиметр в режиме переменного напряжения: показания выше 150 мВ указывают на неисправность фильтрующих конденсаторов или выпрямителя. Особое внимание уделите частоте пульсаций – при отклонении от 50–60 Гц (для импульсных блоков) возможен сбой в работе ШИМ-контроллера. Замените конденсаторы с вздутыми корпусами или утечкой электролита, даже если напряжение в норме.
Сопротивление изоляции между входом и выходом блока питания должно быть не менее 1 МОм. Если мультиметр показывает значения ниже 500 кОм, это свидетельствует о пробое изоляции трансформатора или повреждении платы. Проверьте также сопротивление между выходными контактами и корпусом: при значении ниже 100 кОм возможен пробой на землю, что создает риск поражения током. Измеряйте сопротивление только при отключенном от сети блоке – остаточное напряжение на конденсаторах может исказить результаты.
При проверке температурного режима блока питания используйте бесконтактный термометр или мультиметр с термопарой. Превышение температуры корпуса выше 60 °C под нагрузкой указывает на перегрев ключевых элементов: транзисторов, диодов или трансформатора. Локальный нагрев до 80 °C и выше – признак межвиткового замыкания в обмотках или неисправности системы охлаждения. В таких случаях немедленно отключите блок от сети и замените поврежденные компоненты, так как дальнейшая эксплуатация приведет к возгоранию.
Что делать, если блок питания не выдает нужные параметры
Первым делом отключите блок питания от сети и устройства. Проверьте кабель на механические повреждения: перегибы, разрывы изоляции, окисление контактов. Особое внимание уделите участкам возле штекеров – там чаще всего возникают скрытые дефекты. Если кабель съемный, протестируйте другой, заведомо исправный, чтобы исключить его влияние.
Осмотрите разъем блока питания. Наличие нагара, деформации или посторонних предметов внутри гнезда – прямые признаки неисправности. Очистите контакты спиртовой салфеткой или мягкой щеткой. Если разъем шатается или имеет люфт, блок питания подлежит замене: ремонт в таких случаях ненадежен и может привести к короткому замыканию.
Проверьте выходное напряжение под нагрузкой. Подключите к блоку питания резистор с сопротивлением, близким к потреблению телефона (например, 5–10 Ом для 5 В/2 А). Измерьте напряжение мультиметром на контактах разъема. Допустимое отклонение – не более ±5% от номинала. Если напряжение занижено или отсутствует, переходите к следующему шагу.
Разберите блок питания, если у вас есть навыки работы с электроникой. Осмотрите плату на предмет вздутых конденсаторов, потемневших резисторов или следов перегрева. Проверьте диодный мост и стабилизатор напряжения мультиметром в режиме прозвонки. Обнаруженные неисправные элементы замените на аналогичные по параметрам (емкость, напряжение, мощность).
Если блок питания импульсный, протестируйте высоковольтную часть. Измерьте напряжение на входе диодного моста (должно быть ~310 В для сети 220 В). Отсутствие напряжения указывает на неисправность предохранителя, варистора или обмотки трансформатора. Замените сгоревший предохранитель на аналог с тем же номиналом – использование «жучков» недопустимо.
Проверьте цепь обратной связи. В импульсных блоках питания она отвечает за стабилизацию выходного напряжения. Прозвоните оптрон (например, PC817) и стабилитрон в цепи обратной связи. Если оптрон неисправен, замените его вместе со стабилитроном. При отсутствии опыта пайки SMD-компонентов обратитесь к специалисту.
Если все элементы исправны, но блок питания по-прежнему не работает, проблема может быть в прошивке контроллера или неисправности микросхемы ШИМ (например, UC3842). Восстановление таких блоков требует специализированного оборудования и знаний. В большинстве случаев экономически целесообразнее заменить блок питания на новый, особенно если речь идет о недорогих моделях.
При выборе замены учитывайте не только выходные параметры (напряжение и ток), но и тип разъема, полярность и протокол быстрой зарядки (если поддерживается). Используйте только сертифицированные блоки питания от известных производителей. Неоригинальные аналоги могут не соответствовать заявленным характеристикам и повредить устройство.
