Телескопическая штанга – инструмент, который решает задачи, где требуется регулируемая длина: от уборки высоких помещений до крепления камер или датчиков. Покупные модели часто избыточны для разовых задач, а их стоимость начинается от 1500 рублей за базовые варианты. Изготовление аналога из подручных материалов обойдется в 200–500 рублей при минимальных затратах времени – около 2 часов.
Основные компоненты самодельной штанги: трубы разного диаметра (металлические или пластиковые), фиксаторы (болты, хомуты, зажимы) и наконечник (резьбовой адаптер, крюк или платформа). Оптимальный диаметр труб – 20–32 мм для наружной и 16–25 мм для внутренней секции. Разница в 4–6 мм обеспечивает плавное скольжение без люфта. Для металлических труб используйте сталь или алюминий – последний легче, но менее прочен при нагрузках свыше 5 кг.
Ключевой момент – система фиксации. Самый надежный вариант: болт с гайкой-барашком через предварительно просверленные отверстия в трубах. Шаг отверстий – 10–15 см, что позволяет регулировать длину с точностью до сантиметра. Альтернатива – пластиковые хомуты с затяжным механизмом, но они выдерживают нагрузку не более 3 кг и требуют периодической замены. Для пластиковых труб подойдут резиновые уплотнители или термоусадочная трубка, нагретая феном.
Наконечник зависит от задачи. Для уборки достаточно резьбового адаптера М10 под стандартные насадки швабр. Для крепления оборудования используйте платформу из фанеры 10×10 см с отверстиями под болты или металлический крюк с резьбой. Вес конструкции не должен превышать 1,5 кг – иначе потребуется усилить соединения дополнительными хомутами или сваркой.
Сборка начинается с подгонки труб: внутренняя секция должна свободно входить в наружную, но не болтаться. Зачистите края напильником, чтобы избежать заусенцев. Просверлите отверстия диаметром 6–8 мм – сверло должно проходить через обе стенки трубы. Для защиты от коррозии обработайте металл грунтовкой или покрасьте. Пластиковые трубы склейте эпоксидной смолой в местах стыков, если требуется герметичность.
Тестируйте штангу под нагрузкой, постепенно увеличивая вес. Если трубы прогибаются, добавьте третью секцию или используйте трубы с большей толщиной стенки – не менее 1,5 мм для стали. Для работы на высоте свыше 3 метров закрепите страховочный трос к основанию штанги и неподвижной опоре.
Какие материалы и инструменты понадобятся для самодельной штанги
Основу телескопической штанги составляют трубы разного диаметра, обеспечивающие выдвижение секций. Оптимальный выбор – алюминиевые или стальные трубы с толщиной стенки 1–2 мм: первые легче, вторые прочнее. Диаметры подбирайте с разницей в 4–6 мм для плавного хода. Например, внешняя труба 32 мм, внутренняя – 25 мм. Для фиксации секций используйте пластиковые или металлические стопорные кольца, которые можно вырезать из ПВХ-труб или купить готовые.
Крепежные элементы – саморезы, болты М4–М6 с гайками и шайбами, а также заклепки для неразъемных соединений. Длина болтов зависит от толщины труб: для двухслойного соединения хватит 15–20 мм. Обязательно запаситесь резиновыми или силиконовыми прокладками толщиной 1–2 мм, чтобы предотвратить люфт и скрип при выдвижении.
Для рукояти подойдет пластиковая труба диаметром 40–50 мм или деревянный брусок сечением 30×30 мм. Если планируете использовать штангу для уборки, обмотайте рукоять изолентой или термоусадочной трубкой для лучшего сцепления. В качестве наконечника возьмите пластиковую заглушку от сантехнической трубы или выточите из дерева конус с отверстием под крепеж.
Инструменты: ножовка по металлу с мелким зубом (для чистого реза), дрель со сверлами 3–8 мм, набор напильников для обработки кромок. Для точной разметки используйте штангенциркуль или линейку с угольником. Если трубы алюминиевые, пригодится труборез – он дает ровный срез без заусенцев. Для стальных труб понадобится болгарка с отрезным диском толщиной 1–1,6 мм.
Фиксация секций требует надежного механизма. Простейший вариант – пружинный стопор из стальной проволоки диаметром 1,5–2 мм, согнутой в кольцо с выступающим концом. Более сложный, но долговечный – шариковый фиксатор от старой телескопической антенны или мебельной фурнитуры. Альтернатива – винтовой зажим из металлической пластины с резьбовым отверстием под болт М5.
Для защиты от коррозии и улучшения скольжения обработайте трубы антифрикционной смазкой (например, литолом или графитовой пастой). Если штанга будет использоваться на улице, покройте металл грунтовкой и краской по металлу. Алюминиевые детали можно анодировать в домашних условиях с помощью раствора серной кислоты и электролиза, но это требует осторожности.
Дополнительные материалы: наждачная бумага зернистостью 120–400 для шлифовки, эпоксидный клей для склейки пластиковых деталей, медная или алюминиевая фольга для прокладок. Если планируете утяжелить штангу, используйте свинцовые грузики или песок, засыпанный в полость трубы. Для декоративной отделки подойдет виниловая пленка или термоусадка.
Проверьте наличие расходников: сверла, отрезные диски, наждачные круги, сменные лезвия для ножовки. Запаситесь ветошью для протирки деталей и растворителем (уайт-спирит или ацетон) для обезжиривания поверхностей перед склейкой или покраской. Работайте в хорошо проветриваемом помещении или на улице, особенно при использовании химикатов.
Как подобрать трубы разного диаметра для телескопического механизма
Для плавного хода телескопической штанги разница в диаметрах между соседними трубами должна составлять 2–4 мм. Например, если внешняя труба имеет диаметр 32 мм, следующая должна быть 28–30 мм, а внутренняя – 24–26 мм. При меньшем зазоре механизм будет заедать из-за трения, при большем – терять жесткость. Используйте трубы из алюминия, нержавеющей стали или ПВХ: алюминий легче, сталь прочнее, ПВХ дешевле, но менее долговечен. Проверьте прямолинейность труб – искривления свыше 0,5 мм на метр приведут к перекосам.
Измерьте внутренний диаметр внешней трубы штангенциркулем с точностью до 0,1 мм и подберите следующую трубу с наружным диаметром на 0,2–0,5 мм меньше. Для фиксации секций используйте стопорные кольца или резиновые втулки толщиной 1–2 мм, чтобы компенсировать зазор. Избегайте труб с толщиной стенки менее 1 мм – они деформируются под нагрузкой. Если трубы имеют разную шероховатость, отшлифуйте внутренние поверхности наждачной бумагой с зернистостью P240–P400, чтобы снизить трение.
Способы фиксации секций штанги без заводских замков
Самый простой метод – использование резиновых колец или жгутов. Подойдут велосипедные камеры, медицинские жгуты или даже разрезанные на полоски автомобильные камеры. Натяните кольцо на стык секций, предварительно обернув его вокруг трубы 2–3 раза. Для надежности зафиксируйте концы жгута пластиковыми стяжками или проволокой. Учитывайте, что резина со временем теряет эластичность – проверяйте фиксацию каждые 3–4 использования.
Винтовые зажимы из металлических хомутов или сантехнических муфт работают при условии точной подгонки диаметров. Выберите хомут с внутренним диаметром на 1–2 мм меньше наружного диаметра трубы. Затяните винт до упора, но не переусердствуйте – алюминиевые трубы деформируются при чрезмерном усилии. Для стальных труб используйте хомуты с резиновой прокладкой, чтобы избежать царапин и коррозии.
Фиксация с помощью клиньев требует предварительной подготовки. Вырежьте из дерева или пластика клин толщиной 3–5 мм и длиной 20–30 мм. Вставьте его в зазор между секциями, слегка постукивая молотком. Для лучшего сцепления смажьте клин эпоксидным клеем или термоклеем. Метод эффективен для штанг с квадратным или прямоугольным сечением, где клин не выпадает под нагрузкой.
- Проволочные стяжки – быстрый вариант для временной фиксации. Используйте стальную проволоку диаметром 1–1,5 мм. Обмотайте стык внахлест, скручивая концы плоскогубцами. Для усиления натяжения пропустите проволоку через отверстие в трубе или закрепите на болте. Недостаток – проволока может перетереться или ослабнуть при вибрации.
- Термоусадочные трубки подходят для труб диаметром до 30 мм. Наденьте трубку на стык, нагрейте строительным феном до усадки. Для надежности выбирайте трубки с клеевым слоем – они герметизируют соединение. Избегайте перегрева: при температуре выше 120°C трубка может деформироваться или потерять прочность.
- Магнитные фиксаторы работают только с ферромагнитными материалами. Прикрепите неодимовые магниты к внутренней секции, а ответные металлические пластины – к наружной. Сила сцепления зависит от площади контакта: для трубы диаметром 25 мм используйте магниты размером 10×10 мм. Не применяйте метод для штанг, подверженных сильным вибрациям.
Самодельные замки из болтов и гаек требуют сверления отверстий. Просверлите в обеих секциях отверстия диаметром на 0,5 мм больше болта. Вставьте болт, затяните гайку с шайбой. Для предотвращения самоотвинчивания используйте контргайку или фиксатор резьбы. Оптимальный шаг отверстий – 50–100 мм, чтобы регулировать длину штанги.
Фиксация с помощью пружинных штифтов (разрезных шплинтов) подходит для труб с толщиной стенки от 1 мм. Просверлите отверстие диаметром 3–4 мм, вставьте штифт, разведите его концы. Преимущество – быстрый монтаж и демонтаж без инструментов. Недостаток – штифты могут выпадать при сильных нагрузках, поэтому комбинируйте их с другими методами.
Клеевые соединения используйте только для неразборных конструкций. Нанесите на стык эпоксидный клей или холодную сварку, соедините секции. Время полной полимеризации – 12–24 часа. Для разборных штанг подойдет термоклей: он выдерживает нагрузку до 50 кг, но теряет прочность при температуре выше 60°C. Избегайте клеев на водной основе – они не обеспечивают достаточной адгезии к металлу.

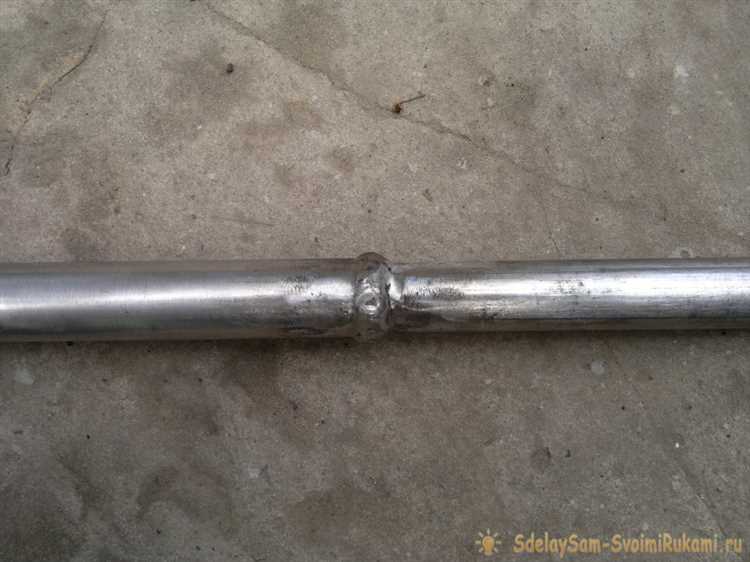

Пошаговая инструкция по сборке секций с регулировкой длины
Для сборки телескопической штанги потребуются трубы разного диаметра: внешняя – 32 мм, внутренняя – 25 мм, и промежуточная – 28 мм. Длина каждой секции зависит от назначения: для удлинителя удочки достаточно 50 см, для подъемника фотоаппарата – 80 см. Выбирайте алюминиевые или стальные трубы с толщиной стенки не менее 1,5 мм – они обеспечат жесткость конструкции.
Начните с подготовки труб: зачистите края наждачной бумагой (зерно 120) и удалите заусенцы. Если используете оцинкованные трубы, обработайте срезы антикоррозийным составом. Для фиксации секций в нужном положении потребуются стопорные механизмы: болты М6 с гайками-барашками или пластиковые зажимы от сантехнических труб. Расстояние между отверстиями под фиксаторы – 5 см, диаметр отверстий – 6,5 мм.
Соберите первую секцию: вставьте трубу 25 мм в 28 мм, предварительно нанеся на внутреннюю поверхность внешней трубы силиконовую смазку. Это снизит трение и предотвратит заедание. Просверлите первое отверстие на расстоянии 3 см от края внешней трубы. Вставьте болт М6, закрепите гайкой-барашком. Проверьте плавность хода – секция должна двигаться без усилий, но не болтаться.
Для второй секции используйте трубу 28 мм как внутреннюю, а 32 мм – как внешнюю. Повторите процесс: смазка, сверление отверстий, установка фиксаторов. Если штанга предназначена для нагрузок свыше 5 кг, усилите конструкцию дополнительными болтами в шахматном порядке. Расстояние между рядами отверстий – 10 см. При сборке следите, чтобы отверстия совпадали при полном выдвижении секций.
Для регулировки длины с шагом 1 см используйте перфорированную металлическую ленту шириной 10 мм. Прикрепите её к внутренней трубе саморезами 3,5×16 мм с шагом 1 см. Внешняя труба должна иметь продольный паз шириной 12 мм для свободного перемещения ленты. Фиксация осуществляется через отверстие в ленте и паз болтом М5.
Альтернативный способ – использование сантехнических хомутов с винтовым зажимом. Подберите хомуты под диаметр труб: для 25 мм – 25–32 мм, для 28 мм – 28–38 мм. Закрепите хомуты на внешних трубах с шагом 15 см. При выдвижении секции затягивайте винт хомута, фиксируя положение. Преимущество метода – отсутствие необходимости сверлить трубы.
Для предотвращения самопроизвольного складывания штанги установите пружинные стопоры. Подойдут шариковые фиксаторы от мебельной фурнитуры. Вставьте их в предварительно просверленные отверстия диаметром 8 мм на расстоянии 20 см друг от друга. Шарик должен выступать на 2 мм над поверхностью трубы. При выдвижении секции шарик будет защелкиваться в отверстиях, обеспечивая надежную фиксацию.
Завершите сборку проверкой на прочность. Приложите нагрузку, равную 1,5-кратному весу предполагаемого груза. Если секции прогибаются или фиксаторы не удерживают положение, усилите конструкцию дополнительными болтами или замените трубы на более толстостенные. Для защиты от коррозии покройте металлические части грунтовкой ГФ-021 и эмалью ПФ-115.
Как обеспечить плавное выдвижение и устойчивость конструкции
Для плавного выдвижения телескопической штанги используйте направляющие втулки из фторопласта или полиэтилена низкого давления (ПНД). Эти материалы имеют коэффициент трения 0,05–0,2, что снижает сопротивление при движении сегментов. Втулки нарежьте из труб диаметром на 1–2 мм больше внутреннего сечения штанги, зафиксируйте их на концах каждого сегмента с помощью термоклея или эпоксидной смолы. Избегайте металлических втулок – они увеличивают трение и требуют смазки.
Устойчивость конструкции зависит от жесткости соединений и распределения нагрузки. Если штанга собирается из пластиковых труб, усильте места стыков бандажами из алюминиевой ленты толщиной 0,5–1 мм. Для металлических труб используйте резьбовые муфты с контргайками или хомуты с резиновыми прокладками. Расстояние между точками фиксации не должно превышать 30–40 см – это предотвратит прогиб под собственным весом.
Для компенсации люфта между сегментами примените пружинные стопоры из стальной проволоки диаметром 1–1,5 мм. Согните проволоку в виде кольца с зазором 2–3 мм, вставьте в паз на внутренней поверхности трубы. При выдвижении стопор будет упираться в выступы на соседнем сегменте, обеспечивая равномерное сопротивление. Альтернатива – резиновые кольца от велосипедных камер, надетые на трубу с шагом 10–15 см.
Проверьте балансировку конструкции до эксплуатации. Подвесьте штангу за центр тяжести – если она сохраняет горизонтальное положение без перекосов, распределение массы оптимально. При дисбалансе сместите крепления груза или добавьте противовес из свинца или песка в нижний сегмент. Для вертикальных конструкций используйте треногу с регулируемыми опорами – это исключит опрокидывание при ветровых нагрузках свыше 5 м/с.
Обработка и защита самодельной штанги от коррозии и износа
Для долговременной защиты выберите покрытие в зависимости от условий эксплуатации:
- Эпоксидная эмаль (например, ЭП-140) – выдерживает температуры от -50°C до +120°C, устойчива к абразивам и химикатам. Наносите в 2 слоя с промежуточной сушкой 6–8 часов. Срок службы – до 10 лет.
- Полиуретановый лак (ПУ-231) – гибкий, ударопрочный, подходит для подвижных соединений. Расход – 120–150 г/м², полная полимеризация через 7 суток.
- Цинкование холодным способом (спрей «Цинол») – создает слой 40–60 мкм, защищает даже при повреждениях покрытия. Рабочая температура до +300°C.
Трущиеся части (телескопические секции, замки) обработайте твердой смазкой. Нанесите пасту на основе дисульфида молибдена (MoS₂) – например, «Molykote G-Rapid Plus» – тонким слоем на очищенные поверхности. Для алюминиевых деталей используйте смазку с PTFE (тефлоном), чтобы избежать гальванической коррозии. Обновляйте покрытие каждые 6 месяцев при активной эксплуатации или раз в год при хранении.
Храните штангу в сухом помещении с влажностью не выше 60%. Если условия не позволяют, упакуйте детали в полиэтиленовые чехлы с силикагелем (10 г на 1 м³ объема). Избегайте контакта с деревом, резиной или необработанными тканями – они выделяют органические кислоты, ускоряющие коррозию. Перед длительным хранением протрите металл ветошью, смоченной в машинном масле И-20А, и оберните промасленной бумагой.
