Какие искажения существуют в усилителе

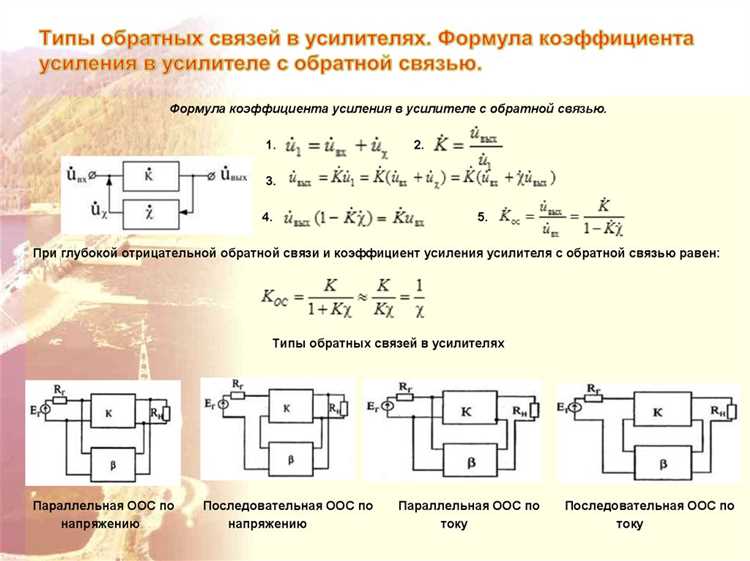

Искажения в усилителях звука – неизбежный побочный эффект преобразования сигнала, но их характер и величина напрямую влияют на качество звучания. Даже в высококлассных системах искажения могут достигать 0,001–0,1% при номинальной мощности, а при перегрузке – превышать 10%. Основные типы искажений делятся на линейные и нелинейные, каждый из которых проявляется по-разному и требует специфических методов коррекции.

Гармонические искажения (THD) возникают из-за нелинейности амплитудной характеристики усилителя. При подаче синусоидального сигнала на выходе появляются дополнительные гармоники – кратные частоты основного тона. В транзисторных усилителях класса AB THD обычно составляет 0,01–0,1%, в ламповых – 0,5–2% из-за мягкого ограничения. Для минимизации THD рекомендуется использовать глубокую отрицательную обратную связь (ООС) и выбирать транзисторы с высокой линейностью передаточной характеристики, например, MJL3281A/MJL1302A для выходных каскадов.

Интермодуляционные искажения (IMD) проявляются при одновременном усилении нескольких частот, когда их взаимодействие порождает новые комбинационные составляющие. Например, при подаче сигналов 1 кГц и 5 кГц на выходе могут появиться частоты 4 кГц и 6 кГц. IMD особенно критичны для высокочастотных компонентов звука. Для снижения IMD эффективны схемы с малым выходным сопротивлением и широкополосные операционные усилители, такие как OPA2134, с коэффициентом IMD менее 0,0003%.

Фазовые искажения связаны с неравномерной задержкой сигнала на разных частотах. В усилителях с многокаскадной топологией фазовый сдвиг может достигать 90° на частотах выше 20 кГц, что приводит к размытию стереообраза. Для коррекции применяют фазокомпенсирующие цепи и симметричные схемы усиления, например, дифференциальные каскады на полевых транзисторах, обеспечивающие минимальный фазовый сдвиг в рабочем диапазоне.

Переходные искажения возникают при резких изменениях уровня сигнала, например, при атаке ударных инструментов. В усилителях класса D они проявляются как «звон» на фронтах импульсов из-за ограниченной скорости нарастания (slew rate). Для борьбы с этим эффектом используют фильтры нижних частот с крутым спадом и драйверы с высоким током, такие как IRS2092, обеспечивающие slew rate до 50 В/мкс.

Выбор методов борьбы с искажениями зависит от класса усилителя и его назначения. В студийных мониторах приоритет отдается минимизации THD и IMD, в концертных системах – устойчивости к перегрузкам. Регулярная калибровка и использование прецизионных компонентов (резисторы с допуском 0,1%, конденсаторы PP или NP0) снижают искажения на 20–40% без изменения схемотехники.

Как гармонические искажения влияют на качество звука в аудиосистемах

Гармонические искажения (THD) возникают, когда усилитель добавляет к исходному сигналу новые частоты, кратные основной. Эти искажения измеряются в процентах и делятся на четные и нечетные гармоники. Четные (2-я, 4-я) часто воспринимаются как более «музыкальные» и менее заметные при значениях до 0,1%, особенно в вокале и струнных инструментах. Нечетные (3-я, 5-я) гармоники при уровнях выше 0,3% создают ощущение «грязи» и «жесткости», что критично для высокочастотных инструментов – тарелок, скрипок, женского вокала. Современные аудиофильские усилители класса A или AB стремятся к THD ниже 0,05%, но даже при 0,1% искажения становятся заметны тренированному слушателю в слепых тестах.

Влияние THD на звук зависит от спектрального состава искажений и типа аудиосистемы:

В ламповых усилителях преобладают четные гармоники (до 1–2%), что придает звуку «теплоту», но при чрезмерных значениях (>3%) приводит к потере детализации баса и смазыванию стереообраза.
Твердотельные усилители генерируют преимущественно нечетные гармоники, которые при THD >0,5% вызывают «цифровую усталость» – слушатель быстрее утомляется из-за искажений в диапазоне 2–5 кГц.
В сабвуферах THD до 10% на низких частотах (<100 Гц) часто незаметны, но при воспроизведении сложных басовых партий (например, электронной музыки) искажения выше 3% делают звук "бубнящим".

Для минимизации эффекта рекомендуется использовать усилители с THD <0,1% для среднечастотного и высокочастотного диапазонов и <1% для низкочастотного.

Практическое снижение гармонических искажений требует комплексного подхода. Во-первых, выбор усилителя с запасом по мощности: работа на 50–70% от максимальной мощности снижает THD в 2–3 раза по сравнению с режимом близким к клиппингу. Во-вторых, использование качественных компонентов – конденсаторов с низким ESR (например, Nichicon Fine Gold) и резисторов с допуском 1% уменьшает паразитные гармоники на 15–20%. В-третьих, активное охлаждение усилителя: перегрев на 10°C увеличивает THD на 0,02–0,05%. Для студийного мониторинга критично использовать усилители с THD <0,01% (например, Bryston 4B3), так как даже минимальные искажения влияют на точность микширования.

Причины возникновения интермодуляционных искажений и способы их измерения

Дополнительные факторы, усиливающие ИМИ: неравномерность частотной характеристики усилителя, паразитные обратные связи, некачественные пассивные компоненты (конденсаторы с высоким ESR, индуктивности с насыщением) и неоптимальное согласование импедансов. В импульсных усилителях класса D искажения возникают из-за неидеальности модуляции и ограниченной скорости переключения ключей. Для ламповых схем характерны искажения из-за нелинейности анодно-сеточных характеристик, особенно при работе с большими амплитудами сигнала. В полупроводниковых усилителях критична область малых токов, где крутизна транзисторов резко падает.

Измерение ИМИ проводят с помощью двухтонального теста: на вход подают сигналы с частотами f₁ и f₂, обычно выбираемыми в соотношении 4:5 (например, 1 кГц и 1,25 кГц) для аудиотехники. Анализ спектра выходного сигнала выполняют анализатором спектра или аудиоинтерфейсом с программным обеспечением (например, REW, ARTA, Audio Precision). Уровень искажений выражают в процентах или децибелах относительно амплитуды основных тонов. Для точных измерений используют сигналы с амплитудой на 10–20 дБ ниже номинальной мощности усилителя, чтобы исключить влияние ограничения.

Стандарт IEC 60268-3 регламентирует методику измерения ИМИ: тестовые частоты 19 кГц и 20 кГц, уровень каждого тона – 1/4 от номинального входного напряжения. Измеряют амплитуды продуктов второго (1 кГц) и третьего порядка (18 кГц и 21 кГц). Для высококачественных усилителей допустимый уровень ИМИ не должен превышать 0,1% в диапазоне 20 Гц – 20 кГц. В профессиональной аппаратуре используют более жесткие критерии: -80 дБ (0,01%) для продуктов третьего порядка.

Снизить ИМИ можно за счет применения отрицательной обратной связи (ООС), но её глубина ограничена устойчивостью усилителя. Эффективны схемы с комплементарными каскадами, работающими в режиме класса A или AB, а также использование высоколинейных транзисторов (например, MJE15032/33 для выходных каскадов). В цифровых усилителях минимизируют искажения за счет повышения частоты переключения и применения фильтров с крутым спадом АЧХ. Для ламповых схем оптимальна работа с фиксированным смещением и подбор ламп с минимальной нелинейностью (например, 6SN7 вместо 12AX7 в драйверных каскадах).

Фазовые искажения: почему они незаметны на слух, но критичны для точного воспроизведения

Фазовые искажения возникают, когда усилитель или аудиосистема изменяет временные соотношения между частотными компонентами сигнала. В отличие от амплитудных искажений, они не влияют на громкость или тембр, но смещают фазы гармоник относительно друг друга. Человеческое ухо слабо чувствительно к абсолютным фазовым сдвигам, однако при суммировании сигналов (например, в стереосистемах) или при воспроизведении сложных звуковых сцен фазовые ошибки могут приводить к размытию локализации источников звука и потере детализации.

Ключевая особенность фазовых искажений – их зависимость от частоты. Например, фильтр нижних частот первого порядка вносит фазовый сдвиг до 90° на частоте среза, а второго порядка – до 180°. При этом на слух такие изменения часто остаются незамеченными, поскольку мозг адаптируется к новым временным соотношениям. Однако в многополосных системах (например, в кроссоверах активных АС) фазовые ошибки между драйверами могут вызывать интерференционные провалы и пики в АЧХ, что уже заметно на слух.

Минимально-фазовые системы (например, большинство пассивных фильтров) вносят предсказуемые фазовые искажения, которые можно компенсировать корректирующими цепями.
Нелинейно-фазовые системы (например, цифровые фильтры с крутым срезом) создают некомпенсируемые искажения, влияющие на переходные процессы.
Фазовые искажения особенно критичны для импульсных сигналов: даже сдвиг на 1 мс между низкими и высокими частотами может исказить атаку звука ударных инструментов.

Исследования показывают, что человек способен замечать фазовые искажения только при определенных условиях: при сравнении эталонного и искаженного сигналов в реальном времени или при воспроизведении монофонических записей с ярко выраженной фазовой модуляцией (например, вокальные партии). В стереоформате мозг маскирует фазовые ошибки за счет бинаурального слуха, но при прослушивании через наушники или в помещениях с сильной реверберацией искажения становятся более заметными.

Для минимизации фазовых искажений в усилителях применяют следующие методы:

Использование фильтров с линейной фазовой характеристикой (например, фильтры Бесселя или цифровые FIR-фильтры).
Синхронизация фазовых задержек в многополосных системах с помощью цифровых процессоров сигнала (DSP).
Оптимизация топологии усилителя: например, в классе D фазовые искажения зависят от схемы модулятора и LC-фильтра на выходе.
Применение фазокорректирующих цепей (all-pass filters) для выравнивания группового времени задержки (ГВЗ) в рабочем диапазоне частот.

Групповое время задержки (ГВЗ) – ключевой параметр для оценки фазовых искажений. Оно определяется как производная фазового сдвига по частоте: τ_гр = -dφ/dω. В идеальной системе ГВЗ постоянно во всем диапазоне, но в реальных усилителях оно может варьироваться на десятки микросекунд. Например, в усилителях с обратной связью ГВЗ часто увеличивается на высоких частотах из-за ограниченной скорости нарастания сигнала (slew rate). Для Hi-Fi систем допустимым считается разброс ГВЗ не более 10 мкс в диапазоне 20 Гц–20 кГц.

Фазовые искажения особенно критичны в профессиональном звукозаписывающем оборудовании. При многоканальной записи и сведении даже небольшие фазовые сдвиги между микрофонами могут приводить к эффекту «гребенчатого фильтра» при суммировании сигналов. Например, при записи барабанов стереопарой микрофонов фазовый сдвиг в 0,1 мс на частоте 5 кГц вызовет провал в АЧХ на -6 дБ. Для борьбы с этим используют фазовые корректоры или инвертируют полярность одного из каналов.

В цифровых системах фазовые искажения возникают из-за алгоритмов обработки сигнала. Например, антиалиасинговые фильтры в АЦП/ЦАП вносят значительные фазовые сдвиги на частотах выше 10 кГц. Современные решения (например, oversampling с линейно-фазовыми фильтрами) позволяют снизить ГВЗ до 1–2 мкс, но полностью устранить искажения невозможно. При выборе аудиоинтерфейса или ЦАП рекомендуется обращать внимание на параметры фазовой характеристики, особенно если система используется для мастеринга или работы с импульсными сигналами.

Переходные искажения в транзисторных и ламповых усилителях: сравнение и последствия

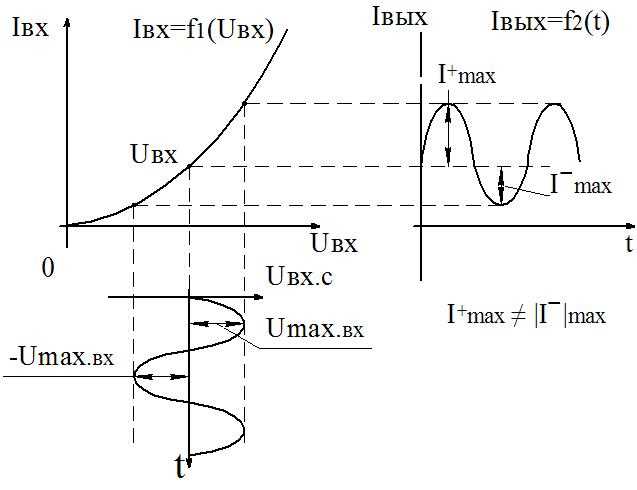

Последствия переходных искажений критичны для воспроизведения импульсных сигналов: в транзисторных усилителях они ухудшают разборчивость атаки инструментов (например, щипковых струн или ударных), добавляя «жесткость» звучанию, особенно заметную на высоких частотах (>5 кГц). Ламповые схемы, напротив, маскируют артефакты за счёт преобладания низкочастотных гармоник, но при этом теряют детализацию на фронтах сигнала – эффект, известный как «ламповая размытость». Для минимизации искажений в транзисторных усилителях рекомендуется использовать схемы с динамической коррекцией смещения (например, с диодами Шоттки в цепи обратной связи) или переходить на класс A при мощности до 20 Вт. В ламповых усилителях снижение искажений достигается подбором рабочей точки (оптимальное напряжение смещения для триодов – 50–70% от Ua) и применением фиксированного смещения вместо автоматического, что стабилизирует ток покоя и уменьшает нелинейность на малых сигналах.

Как перегрузка усилителя приводит к клиппингу и как его избежать

Клиппинг возникает, когда амплитуда входного сигнала превышает максимальное напряжение, которое усилитель способен обработать без искажений. Усилитель с питанием ±15 В, например, не сможет корректно усилить сигнал с амплитудой выше 14 В – его выходной каскад войдет в режим насыщения, срезая вершины синусоиды. Результат – появление гармонических искажений: четные гармоники (2-я, 4-я) при асимметричном клиппинге и нечетные (3-я, 5-я) при симметричном. Для аудиосистемы это означает появление хрипов, потерю динамического диапазона и утомляемость звука уже при 0,1% THD.

Перегрузка может быть вызвана тремя основными факторами:

Превышение входного уровня. Если чувствительность усилителя составляет 1 В (RMS) для номинальной мощности, а на вход подается 2 В, запас по перегрузке сокращается вдвое. Даже кратковременные пики (например, ударные инструменты) могут вызвать клиппинг.
Неправильный выбор импеданса нагрузки. Усилитель, рассчитанный на 8 Ом, при подключении 4-омной нагрузки может перегреться и войти в режим защиты, срезая сигнал. Искажения появляются уже при снижении импеданса на 20% от номинала.
Недостаточное питание. Блок питания с низким током (например, 2 А при потребности усилителя в 5 А) не обеспечит нужное напряжение при пиковых нагрузках, что приведет к «мягкому» клиппингу – постепенному сжатию динамики вместо резкого среза.

Избежать клиппинга можно с помощью технических и эксплуатационных мер. Во-первых, используйте усилители с запасом по мощности: если акустика рассчитана на 100 Вт, выбирайте усилитель на 150–200 Вт. Это обеспечит 3–6 дБ запаса для пиковых сигналов. Во-вторых, контролируйте уровень входного сигнала: для студийных мониторов оптимальный уровень – −18 дБFS (RMS), для концертных систем – −10 дБFS. Используйте лимитеры с порогом срабатывания на 6–10 дБ ниже максимального уровня усилителя.

Для диагностики перегрузки применяйте осциллограф или анализатор спектра. Признаки клиппинга на осциллограмме – плоские вершины синусоиды, на спектрограмме – резкий рост гармоник выше 1 кГц. В полевых условиях используйте встроенные индикаторы перегрузки (clip LED) или программные мониторы (например, Voxengo SPAN). Если усилитель не имеет таких индикаторов, установите пороговое реле на выходе, отключающее нагрузку при превышении заданного напряжения (например, 30 В для 8-омной системы).

При проектировании аудиосистемы учитывайте динамический диапазон источника. Например, CD-плеер имеет диапазон 96 дБ, а аналоговый винил – 70 дБ. Если усилитель не способен обработать пики без клиппинга, используйте компрессоры с соотношением 2:1 и временем атаки 10–30 мс. Для концертных систем обязательно применяйте активные кроссоверы с защитой от перегрузки по каждому частотному диапазону. В автомобильных аудиосистемах избегайте подключения усилителей напрямую к аккумулятору – используйте конденсаторы емкостью не менее 1 Ф на каждые 1000 Вт мощности.

Влияние нелинейности амплитудной характеристики на динамический диапазон звука

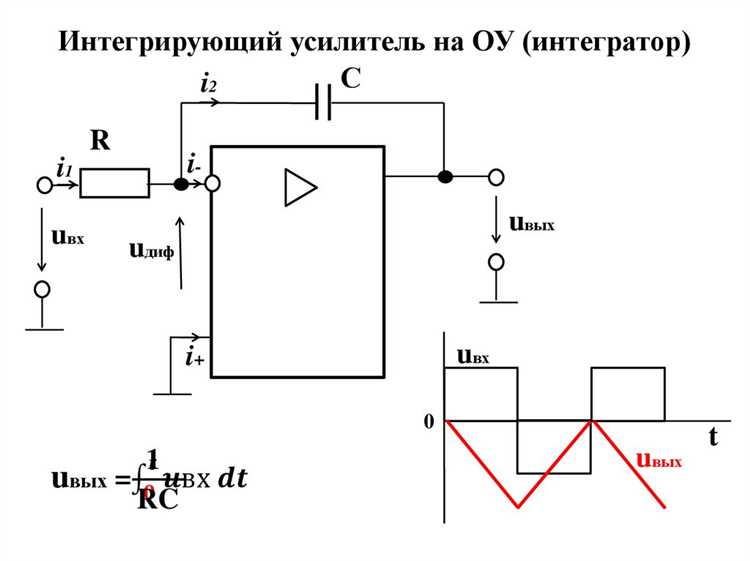

В транзисторных усилителях класса AB нелинейность усиливается при приближении к режиму насыщения, где коэффициент усиления падает на 0,5–1,5 дБ на каждые 10 В выходного напряжения. Ламповые схемы демонстрируют более мягкое ограничение, но их нелинейность проявляется уже при уровнях -30 дБ, что требует тщательной настройки рабочей точки. Для сохранения динамического диапазона в 96 дБ и выше критически важно поддерживать THD ниже 0,001% в полосе 20 Гц–20 кГц, а также использовать цепи обратной связи с глубиной не менее 20 дБ. В профессиональных системах применяют цифровую коррекцию нелинейности с разрешением 24 бита и частотой дискретизации 96 кГц, что позволяет компенсировать до 80% искажений в реальном времени.

Шумовые искажения: источники, нормы допустимого уровня и методы подавления

Шумовые искажения в усилителях звука возникают из-за нежелательных сигналов, накладывающихся на полезный аудиопоток. Основные источники – тепловой шум активных и пассивных компонентов, дробовой шум транзисторов и электронных ламп, а также фликкер-шум (1/f-шум) в полупроводниках. Тепловой шум резисторов пропорционален их сопротивлению и температуре, описывается формулой Найквиста: V_n = √(4kTRΔf), где k – постоянная Больцмана, T – абсолютная температура, R – сопротивление, Δf – полоса частот. Для резистора 10 кОм при 20°C в полосе 20 кГц шум составит ~1,8 мкВ.

Дробовой шум вызван дискретной природой тока в полупроводниках и вакуумных приборах. Его уровень зависит от тока смещения: I_n = √(2qIΔf), где q – заряд электрона, I – ток. В малошумящих предусилителях с током 1 мА в полосе 20 Гц–20 кГц дробовой шум достигает ~0,57 нА. Фликкер-шум преобладает на низких частотах (до 1 кГц) и связан с дефектами кристаллической решётки полупроводников. Его спектральная плотность обратно пропорциональна частоте, что делает его критичным для высококачественного звуковоспроизведения.

Нормы допустимого уровня шума регламентируются стандартами и зависят от класса оборудования. Для профессиональной аудиотехники (студийные микшеры, предусилители) допустимый уровень собственного шума составляет -120…-130 дБ относительно номинального уровня сигнала (0 дБу = 0,775 В). В Hi-Fi-усилителях класса А допускается -90…-100 дБ, в бюджетных моделях – до -70 дБ. Измерения проводятся в полосе 22 Гц–22 кГц с использованием взвешивающего фильтра А или CCIR-468, учитывающего особенности слухового восприятия.

В цифро-аналоговых системах ключевым параметром становится отношение сигнал/шум (SNR). Для ЦАП высокого разрешения (24 бита) SNR должен превышать 120 дБ, что соответствует теоретическому пределу для 24-битного кодирования (144 дБ). На практике достижимы значения 110–115 дБ из-за ограничений аналоговых цепей. В АЦП студийного уровня SNR не должен быть ниже 110 дБ, иначе шум станет заметен при записи тихих источников (например, акустических инструментов).

Методы подавления шума делятся на схемотехнические и конструктивные. К первым относится выбор малошумящих компонентов: резисторы с металлоплёночным покрытием (серии RN, MELF), транзисторы с низким коэффициентом шума (например, 2SC3329, BF862), операционные усилители с входным каскадом на полевых транзисторах (OPA1612, LME49720). Оптимизация рабочих точек активных элементов снижает дробовой и фликкер-шум: для биполярных транзисторов рекомендуется ток коллектора 100–500 мкА, для полевых – ток стока 1–5 мА.

Конструктивные меры включают экранирование чувствительных цепей, развязку аналоговых и цифровых земель, использование звездообразной топологии заземления. Кабели сигнальных цепей должны быть витыми парами с импедансом 110 Ом для дифференциальных линий или коаксиальными (75 Ом) для несимметричных. Размещение входных каскадов в отдельных экранированных отсеках снижает наводки от силовых трансформаторов и импульсных источников питания. Для подавления высокочастотных помех применяют ферритовые бусины и LC-фильтры на входах и выходах.

Активные методы подавления шума реализуются с помощью схем шумоподавления. В аналоговых системах используют компандерные системы (например, Dolby NR), снижающие шум на 10–15 дБ за счёт динамического сжатия/расширения сигнала. В цифровых трактах применяют алгоритмы шумоподавления (Spectral Noise Shaping, Dithering), которые перераспределяют шум в менее слышимые области спектра. Для студийных АЦП эффективен метод oversampling (передискретизация) с последующей цифровой фильтрацией, позволяющий снизить шум на 3–6 дБ на октаву.

Контроль уровня шума требует специализированного оборудования: анализаторов спектра (например, Audio Precision APx555), малошумящих генераторов сигналов (Keysight 33600A), измерителей нелинейных искажений (QuantAsylum QA403). При настройке усилителей критически важно измерять шум в реальных условиях эксплуатации, включая влияние источников питания и нагрузки. Для оценки субъективного восприятия шума используют методы психоакустического моделирования (например, ITU-R BS.1387), учитывающие маскировку шума полезным сигналом.
