Простейший радиоприемник – это не черный ящик, а набор из нескольких ключевых компонентов, каждый из которых выполняет строго определенную функцию. В основе лежит антенна, улавливающая электромагнитные волны частотой от 500 кГц до 30 МГц (для средних и коротких волн). Ее эффективность зависит от длины: для приема средних волн достаточно провода длиной 1–2 метра, для коротких – 5–10 метров. Антенна преобразует радиоволны в слабый переменный ток, который поступает на вход приемника.
Следующий этап – колебательный контур, состоящий из катушки индуктивности и конденсатора переменной емкости. Он выделяет нужную частоту из множества сигналов, настраиваясь на резонанс с принимаемой станцией. Типичные значения: катушка на ферритовом стержне с индуктивностью 200–500 мкГн и конденсатор емкостью 10–500 пФ. Добротность контура (Q-фактор) определяет избирательность – чем она выше, тем меньше помех от соседних станций.
Слабый сигнал с контура усиливается транзистором (например, германиевым типа П416 или кремниевым КТ315). В простейших схемах используется один каскад усиления высокой частоты (УВЧ), но для стабильной работы лучше добавить второй. Режим работы транзистора задается резисторами смещения: базовый ток в 0,1–0,5 мА обеспечивает линейное усиление без искажений. Для детектирования применяется диод (Д9, Д2 или 1N34A), выделяющий низкочастотную составляющую из модулированного сигнала.
Низкочастотный сигнал после детектора поступает на усилитель звуковой частоты (УЗЧ), собранный на одном-двух транзисторах. Здесь критична правильная нагрузка: динамик сопротивлением 8 Ом требует тока 50–100 мА, поэтому выходной каскад часто выполняют по схеме эмиттерного повторителя. Для питания достаточно батареи на 3–9 В – потребляемый ток не превышает 10–20 мА. При сборке важно экранировать входные цепи и использовать короткие проводники, чтобы избежать наводок.
В современных любительских конструкциях вместо дискретных компонентов применяют микросхемы, например, TA7642 (однокристальный приемник прямого усиления) или NE602 (смеситель для супергетеродинных схем). Они упрощают сборку, но лишают понимания принципов работы. Для изучения лучше начать с классической схемы на трех транзисторах – она наглядно демонстрирует все этапы обработки сигнала.

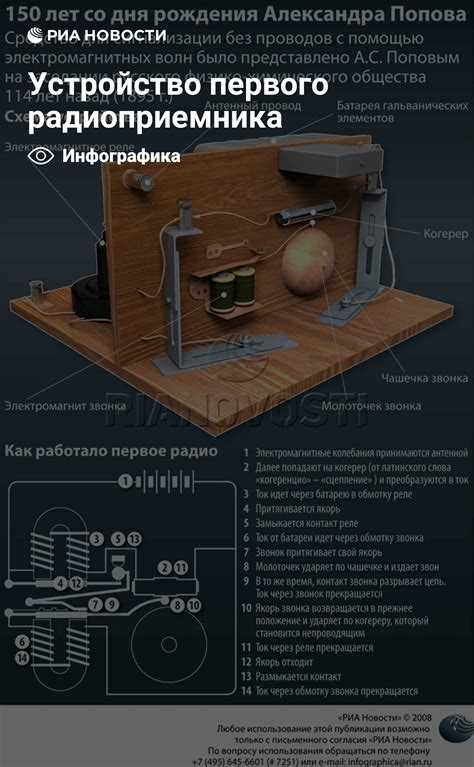

Какие компоненты входят в базовую схему радиоприемника
Антенна – первый и критически важный элемент, преобразующий электромагнитные волны в слабый переменный ток. Для простейших приемников подойдет отрезок провода длиной 1–2 метра или телескопическая антенна, но эффективность зависит от частотного диапазона: на средних волнах (525–1605 кГц) достаточно 30–50 см, на коротких (3–30 МГц) – не менее 1,5 м. Важно заземлить антенну через конденсатор емкостью 10–100 пФ, чтобы снизить помехи и статическое электричество. При использовании ферритовой антенны (для портативных устройств) катушка индуктивности наматывается на стержень диаметром 8–10 мм проводом ПЭВ-0,1–0,2 мм, 50–100 витков.
Колебательный контур определяет избирательность приемника, выделяя нужную частоту из эфира. Состоит из катушки индуктивности (L) и переменного конденсатора (C), резонансная частота которых рассчитывается по формуле Томсона: f = 1/(2π√(LC)). Для диапазона СВ (средние волны) типичные значения: L = 200–500 мкГн, C = 50–500 пФ. Переменный конденсатор с воздушным диэлектриком (например, КПЕ-2) обеспечивает плавную настройку, но в бюджетных схемах используют подстроечные конденсаторы или варикапы с управляющим напряжением. Катушку лучше мотать на каркасе диаметром 10–15 мм с ферритовым сердечником для подстройки индуктивности.
Детекторный каскад выделяет низкочастотный сигнал из модулированной несущей. В простейшем случае это полупроводниковый диод (германиевый Д9 или кремниевый 1N34A), работающий в режиме однополупериодного выпрямления. Для повышения чувствительности применяют схему с обратной связью или двухтактный детектор на транзисторах. Важно учитывать прямое падение напряжения на диоде: у германиевых оно составляет 0,2–0,3 В, у кремниевых – 0,6–0,7 В, что влияет на минимальный уровень сигнала. Параллельно диоду подключают конденсатор емкостью 1–10 нФ для сглаживания пульсаций.
Усилитель низкой частоты (УНЧ) доводит слабый сигнал до уровня, достаточного для работы динамика или наушников. В базовой схеме используют один-два транзистора (например, КТ315, BC547) по схеме с общим эмиттером, обеспечивающей коэффициент усиления 50–200. Смещение задается резистивным делителем (R1 = 100–470 кОм, R2 = 10–47 кОм), а конденсатор связи (1–10 мкФ) блокирует постоянную составляющую. Для питания подойдет батарея 3–9 В, но стабилизация напряжения (через стабилитрон или микросхему 78L05) снижает фон и искажения. Нагрузкой служит динамик сопротивлением 8–32 Ом или высокоомные наушники (1–2 кОм).
Как работает антенна и зачем нужен заземляющий провод
Антенна преобразует электромагнитные волны в переменный ток, который затем обрабатывается приемником. Её эффективность зависит от длины, формы и материала. Оптимальная длина антенны для приема средневолнового диапазона (520–1710 кГц) рассчитывается по формуле: λ/4 = 75 / f (МГц), где λ – длина волны. Например, для частоты 1 МГц потребуется антенна около 75 метров, но на практике используют укороченные варианты с катушками индуктивности для компенсации.
Заземляющий провод выполняет две ключевые функции:
- Создает опорный потенциал для антенны, улучшая прием слабых сигналов.
- Отводит статические заряды, предотвращая повреждение входных цепей приемника.
Без заземления антенна работает как емкостной датчик, улавливая помехи и снижая чувствительность. Для стационарных приемников заземление подключают к металлической трубе или специальному контуру, заглубленному на 1–1,5 метра.
В портативных устройствах роль заземления играет корпус или батарея, но эффективность падает. Для улучшения приема в таких случаях используют противовес – провод длиной 1–2 метра, подключенный к общему проводу схемы. Это частично компенсирует отсутствие полноценного заземления, но не заменяет его полностью.
При настройке антенны избегайте параллельного расположения проводов питания и антенного кабеля – это вызывает наводки. Расстояние между ними должно быть не менее 30 см. Для диапазона УКВ (88–108 МГц) оптимальна антенна длиной 1,5 метра (λ/4 для 100 МГц), но в городских условиях используют направленные антенны типа «волновой канал» для подавления помех.
Роль колебательного контура в настройке на радиостанции
На практике колебательный контур работает как фильтр, пропускающий только сигналы, близкие к резонансной частоте, и ослабляющий остальные. Например, при индуктивности катушки 100 мкГн и емкости конденсатора 100 пФ резонансная частота составит около 1,59 МГц – диапазон средних волн. Для коротковолнового приема (3–30 МГц) потребуется уменьшить индуктивность до 1–10 мкГн или емкость до 10–100 пФ. Важно учитывать добротность контура (Q-фактор), которая зависит от потерь в катушке и конденсаторе: чем выше Q, тем уже полоса пропускания и лучше избирательность.
Переменный конденсатор – ключевой элемент настройки. В самодельных приемниках часто используют конденсаторы с воздушным диэлектриком, емкость которых изменяется от 10 до 500 пФ. Для плавной настройки рекомендуется выбирать конденсаторы с линейной зависимостью емкости от угла поворота ротора. Альтернативой служат варикапы – полупроводниковые диоды, емкость которых регулируется напряжением. Однако их применение требует дополнительной схемы управления и стабилизированного источника питания.
Катушка индуктивности должна иметь минимальное активное сопротивление, чтобы снизить потери энергии. Для средневолнового диапазона подойдет катушка с ферритовым сердечником, намотанная проводом ПЭВ-2 диаметром 0,2–0,3 мм. Число витков зависит от требуемой индуктивности: например, для 200 мкГн потребуется около 50–70 витков на каркасе диаметром 10 мм. Для повышения добротности катушку можно экранировать, но это снизит ее индуктивность на 10–15%.
В реальных условиях колебательный контур подвержен влиянию паразитных емкостей и индуктивностей, что смещает резонансную частоту. Для компенсации используют подстроечные конденсаторы или сердечники катушек. Например, ферритовый сердечник позволяет изменять индуктивность на ±20% от номинала. При настройке рекомендуется использовать генератор сигналов и осциллограф: подавая сигнал на контур и наблюдая за амплитудой отклика, можно точно выставить резонансную частоту.
Неправильный выбор компонентов или их некачественное исполнение приводит к ухудшению работы приемника. Например, использование конденсатора с большими потерями (керамического вместо полистирольного) снизит добротность контура в 2–3 раза. Аналогично, намотка катушки «внавал» вместо однослойной ухудшит ее параметры. Для стабильной работы контура важно минимизировать длину соединительных проводов и избегать близкого расположения к источникам помех, таким как трансформаторы или импульсные блоки питания.

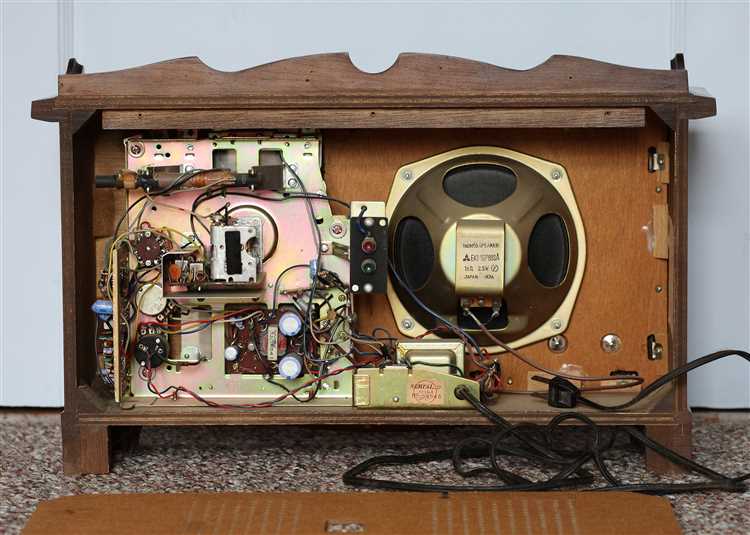

Как детектор выделяет звуковой сигнал из радиоволн
Радиоволны, принимаемые антенной, представляют собой высокочастотный сигнал с наложенной на него звуковой информацией. Этот сигнал называется амплитудно-модулированным (AM) – амплитуда несущей частоты (например, 1 МГц) изменяется в соответствии с колебаниями звука. Детектор выполняет ключевую функцию: выделяет низкочастотную огибающую из высокочастотного сигнала, отбрасывая несущую.
В простейшем случае детектор состоит из диода (обычно германиевого, например, Д9 или 1N34A) и RC-цепочки. Диод пропускает ток только в одном направлении, срезая отрицательные полуволны высокочастотного сигнала. На выходе диода остаётся пульсирующий ток, содержащий как высокочастотную составляющую, так и низкочастотную огибающую.
RC-цепочка (резистор и конденсатор) сглаживает пульсации. Конденсатор заряжается до пикового значения напряжения и разряжается через резистор, отслеживая изменения амплитуды сигнала. Для эффективного детектирования постоянная времени τ = R·C должна быть больше периода несущей частоты, но меньше периода звукового сигнала. Например, для несущей 1 МГц (период 1 мкс) и звука 1 кГц (период 1 мс) подойдёт τ ≈ 10–100 мкс.
Типовые значения компонентов: резистор 10–100 кОм, конденсатор 100–1000 пФ. Слишком малая ёмкость приведёт к просачиванию высокочастотных помех, слишком большая – к искажению звука из-за медленного отслеживания огибающей. Германиевые диоды предпочтительнее кремниевых из-за меньшего падения напряжения (0,2–0,3 В против 0,6–0,7 В), что критично при слабых сигналах.
Детекторный каскад чувствителен к уровню входного сигнала. При напряжении ниже 0,1–0,2 В диод работает в нелинейном режиме, что вызывает искажения. Для усиления сигнала перед детектором часто ставят один каскад УВЧ на транзисторе (например, П416 или 2N3904) с коэффициентом усиления 10–20. Это позволяет принимать станции с напряжённостью поля от 10 мкВ/м.
Качество детектирования зависит от формы сигнала. Идеальная AM-модуляция имеет симметричные положительные и отрицательные полуволны, но реальные сигналы содержат искажения из-за отражений и помех. Для улучшения работы детектора применяют двухполупериодное выпрямление с мостовой схемой из четырёх диодов, что снижает уровень шумов на 3–6 дБ.
Практическая рекомендация: при настройке детектора контролируйте форму сигнала на выходе осциллографом. Огибающая должна повторять звуковой сигнал без разрывов и высокочастотных наложений. Если слышны хрипы – уменьшите ёмкость конденсатора или увеличьте сопротивление резистора. Для проверки используйте генератор сигналов с AM-модуляцией на частоте 465 кГц (промежуточная частота в супергетеродинах) и глубиной модуляции 30%.
Зачем нужны конденсаторы и резисторы в цепи приемника
Конденсаторы в радиоприемнике выполняют три ключевые функции: фильтрация, накопление энергии и разделение сигналов по частоте. Входной контур приемника, состоящий из катушки индуктивности и конденсатора (обычно 10–500 пФ), образует колебательный контур, выделяющий нужную частоту из эфира. Например, для приема средних волн (525–1605 кГц) емкость подбирают по формуле C = 1/(4π²f²L), где f – частота, L – индуктивность катушки. Разделительные конденсаторы (0,1–1 мкФ) блокируют постоянную составляющую сигнала, пропуская только переменную, что критично для работы усилительных каскадов. В цепях питания электролитические конденсаторы (10–1000 мкФ) сглаживают пульсации напряжения, предотвращая помехи в звуке.
Резисторы регулируют ток, напряжение и обеспечивают стабильность работы активных элементов. В детекторном каскаде резистор (47–100 кОм) задает нагрузку для диода, определяя амплитуду выпрямленного сигнала. В цепях смещения транзисторов (например, в усилителе НЧ) резисторы фиксируют рабочую точку: базовый делитель из двух резисторов (10–100 кОм) устанавливает напряжение на базе, а эмиттерный резистор (100–1000 Ом) стабилизирует ток. Для подавления паразитных колебаний в высокочастотных цепях используют резисторы малого номинала (10–100 Ом), шунтирующие резонансные контуры. При выборе резисторов учитывайте мощность: для цепей смещения достаточно 0,125–0,25 Вт, а в источниках питания – не менее 1 Вт.
- Конденсаторы в фильтрах питания: электролитические (100–1000 мкФ) для низкочастотных пульсаций, керамические (0,1–1 мкФ) – для высокочастотных помех.
- Резисторы в цепях обратной связи: номинал подбирается экспериментально (начинайте с 10 кОм), чтобы избежать самовозбуждения усилителя.
- Температурная стабильность: используйте резисторы с низким ТКС (металлопленочные) в критических узлах, например, в гетеродине.
- Разделительные конденсаторы: для аудиосигналов – пленочные (0,1–1 мкФ), для ВЧ-тракта – керамические (10–100 пФ).
Как усилитель низкой частоты улучшает качество звука
Усилитель низкой частоты (УНЧ) решает ключевую проблему радиоприемника: слабый сигнал с детектора не способен напрямую управлять динамиком. Даже при идеальной настройке антенны амплитуда продетектированного сигнала редко превышает 10–50 мВ, тогда как для нормальной работы динамика требуется 1–10 В. УНЧ повышает напряжение сигнала до необходимого уровня, сохраняя его форму и минимизируя искажения. Например, транзисторный каскад на биполярном транзисторе с коэффициентом усиления 50–100 раз превращает 20 мВ в 1–2 В, достаточных для воспроизведения.
Качество звука зависит от линейности амплитудной характеристики УНЧ. Нелинейные искажения возникают, когда усилитель неравномерно усиливает разные уровни сигнала, что приводит к появлению гармоник, отсутствующих в оригинале. Для минимизации этого эффекта используют отрицательную обратную связь (ООС), снижающую коэффициент нелинейных искажений (КНИ) с 5–10% до 0,1–0,5%. В простых схемах ООС реализуется резистором в цепи эмиттера транзистора, который стабилизирует рабочую точку и уменьшает зависимость усиления от температуры.
Частотная характеристика УНЧ определяет, насколько равномерно усиливаются разные частоты звукового диапазона (20 Гц–20 кГц). В радиоприемниках прямого усиления полоса пропускания ограничена 3–5 кГц из-за резонансных контуров, но УНЧ должен компенсировать это расширением диапазона до 10–15 кГц. Для этого применяют корректирующие цепи: конденсаторы малой емкости (10–100 нФ) в цепях обратной связи или разделительные конденсаторы на входе/выходе с емкостью 1–10 мкФ, которые срезают низкие частоты ниже 20–30 Гц, устраняя фон переменного тока.
Выходная мощность УНЧ влияет на громкость и динамический диапазон звука. В портативных приемниках достаточно 100–500 мВт, но для стационарных устройств требуется 1–5 Вт. Превышение номинальной мощности приводит к клиппингу – ограничению сигнала на пиках, что вызывает хрипы и искажения. Чтобы избежать этого, выбирают транзисторы или микросхемы с запасом по току (например, TDA2030 с выходной мощностью 14 Вт при 4 Ом) и используют блоки питания с напряжением на 20–30% выше требуемого для линейного режима.
Шумы УНЧ – один из главных факторов, ухудшающих качество звука. Собственные шумы транзисторов и резисторов проявляются как шипение или треск на фоне слабых сигналов. Для снижения шумов применяют малошумящие транзисторы (например, BC549 с коэффициентом шума 1–2 дБ), уменьшают сопротивление входных цепей до 1–10 кОм и экранируют первые каскады усиления. В микросхемах (например, LM386) шумы минимизированы за счет интегральной технологии, но их уровень все равно зависит от качества разводки печатной платы и фильтрации питания.
Питание УНЧ должно быть стабилизированным, иначе пульсации напряжения проявятся как фон с частотой 50/100 Гц. Для однополярного питания используют RC-фильтры с конденсаторами 1000–4700 мкФ и резисторами 10–100 Ом, которые сглаживают пульсации до уровня 1–5 мВ. В двухполярных схемах применяют стабилизаторы напряжения (например, 7812/7912), обеспечивающие симметрию ±12 В с отклонением не более 1%. Это критично для операционных усилителей, чувствительных к дисбалансу питания.
Правильный выбор динамика дополняет работу УНЧ. Низкоомные динамики (4–8 Ом) требуют большего тока, но обеспечивают лучшую передачу басов, тогда как высокоомные (32–64 Ом) снижают нагрузку на усилитель, но сужают частотный диапазон. Для стереофонических приемников используют пары динамиков с одинаковыми параметрами, чтобы избежать фазовых искажений. В монофонических схемах оптимален динамик с резонансной частотой 80–150 Гц и чувствительностью 85–90 дБ/Вт, который эффективно воспроизводит голосовые передачи без дополнительных фильтров.
