PWM (Широтно-Импульсная Модуляция) – метод управления скоростью вращения вентиляторов, основанный на изменении длительности электрических импульсов. В отличие от линейного регулирования напряжения, где скорость зависит от подаваемого постоянного напряжения (например, 5В, 7В или 12В), PWM использует высокочастотные импульсы с фиксированным напряжением (обычно 12В), но переменной скважностью. Это позволяет добиться точного контроля оборотов без потери крутящего момента на низких скоростях.
Стандартный PWM-вентилятор подключается к материнской плате через 4-контактный разъем: +12В, GND, тахометр (TACH) и сигнал PWM. Последний контакт принимает управляющий сигнал частотой 25 кГц (реже – 21–28 кГц), где скважность (соотношение длительности импульса к периоду) определяет скорость. Например, при скважности 50% вентилятор получает питание только половину времени, снижая обороты до ~50% от максимальных. Важно: сигнал PWM не должен превышать 5В, иначе контроллер вентилятора может выйти из строя.
Преимущества PWM перед аналоговым управлением (3-контактные вентиляторы) очевидны: более широкий диапазон регулировки (от 20% до 100% против 40–100% у 3-pin), мгновенный отклик на изменения нагрузки и снижение шума на низких оборотах. Однако есть нюансы: дешевые вентиляторы могут издавать высокочастотный свист из-за некачественных компонентов, а при скважности ниже 30% некоторые модели теряют стабильность вращения. Для систем с жесткими требованиями к акустике рекомендуется выбирать вентиляторы с гидродинамическими подшипниками (например, Noctua NF-A12x25) и проверять совместимость с материнской платой – не все контроллеры корректно работают с частотами вне диапазона 20–30 кГц.
Настройка PWM в BIOS или ПО (например, Fan Control, SpeedFan) требует учета кривой зависимости оборотов от температуры. Оптимальный подход – линейная или ступенчатая кривая с пороговыми значениями: 30–40°C – 30–40% скорости, 50–60°C – 60–70%, выше 70°C – 100%. Избегайте резких скачков оборотов: это сокращает срок службы подшипников. Для серверных решений или промышленных систем используйте специализированные контроллеры с обратной связью (например, Delta AFB1212VH), поддерживающие расширенные протоколы управления.
Как PWM регулирует скорость вращения вентилятора
ШИМ (широтно-импульсная модуляция) управляет скоростью вентилятора, подавая на его двигатель импульсы напряжения с переменной длительностью. Частота сигнала обычно составляет 25 кГц, что выше порога слышимости человека, исключая раздражающий свист. Длительность импульса (рабочий цикл) определяет среднее напряжение: при 50% вентилятор получает половину номинального питания, снижая обороты пропорционально.
Типичный 4-контактный PWM-вентилятор использует отдельную линию для управляющего сигнала (обычно желтый провод), в то время как питание (+12 В) и земля остаются постоянными. Контроллер материнской платы или реобаса генерирует сигнал с частотой 25 кГц и рабочим циклом от 0% до 100%, где 0% – полная остановка, а 100% – максимальные обороты. Минимальный рабочий цикл для большинства вентиляторов составляет 20–30%, ниже которого двигатель не запускается из-за недостатка крутящего момента.
В отличие от линейного регулирования напряжением, PWM не вызывает перегрева двигателя при низких оборотах, так как напряжение подается короткими импульсами, а не снижается постоянно. Это сохраняет эффективность системы охлаждения даже при 40% мощности: вентилятор потребляет меньше энергии, но сохраняет стабильность вращения. Однако при рабочем цикле ниже 30% возможны вибрации из-за неравномерной нагрузки на подшипники.
Для корректной работы PWM-вентилятора требуется контроллер с поддержкой этой технологии. Материнские платы с 4-контактными разъемами (например, ASUS ROG Strix или MSI B650) обеспечивают точное управление через BIOS или ПО, как Fan Xpert или MSI Center. При подключении к 3-контактному разъему вентилятор будет работать на фиксированной скорости, игнорируя сигнал PWM.
Оптимальный диапазон регулировки для большинства вентиляторов – 40–80% рабочего цикла. Ниже 40% падает эффективность охлаждения, выше 80% – растет шум без значительного прироста производительности. Например, Noctua NF-A12x25 при 50% (≈900 об/мин) охлаждает на 85% от максимальной мощности, но шумит на 12 дБ меньше, чем на 100% (2000 об/мин).
При настройке кривой вентилятора в BIOS рекомендуется задавать плавные переходы между точками температуры. Резкие скачки рабочего цикла (например, с 30% до 70%) вызывают акустические артефакты и ускоряют износ подшипников. Для систем с высокой тепловой нагрузкой (например, RTX 4090) лучше использовать два вентилятора с перекрытием диапазонов: один на 40–60%, второй на 60–80%, чтобы избежать одновременного скачка оборотов.
Некоторые вентиляторы (например, Arctic P12 PWM PST) поддерживают синхронизацию через Y-разветвитель, но при подключении более двух устройств к одному PWM-порту возможны помехи. В таких случаях используют отдельные каналы контроллера или внешний реобас с несколькими выходами. Также важно учитывать сопротивление кабелей: при длине более 50 см сигнал PWM может затухать, что приводит к нестабильной работе на низких оборотах.

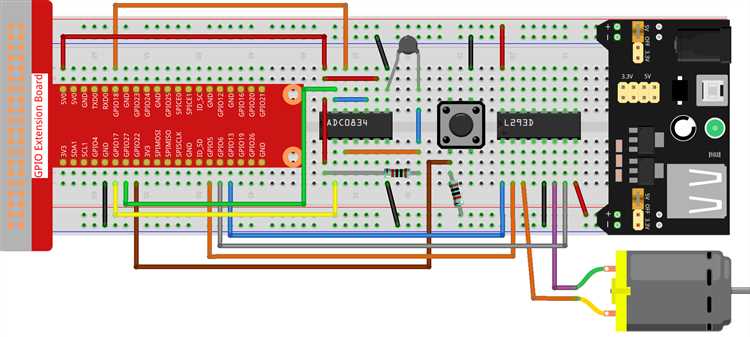

Отличия PWM от обычного управления напряжением
PWM (широтно-импульсная модуляция) регулирует скорость вентилятора, подавая на него импульсы напряжения с фиксированной амплитудой (обычно 12 В), но изменяемой скважностью – отношением длительности включенного состояния к периоду сигнала. В отличие от линейного управления напряжением, где скорость меняется за счет плавного снижения напряжения (например, с 12 В до 5 В), PWM сохраняет полное напряжение в импульсе, что исключает проблемы с низким пусковым моментом. Минимальная рабочая скорость PWM-вентиляторов часто составляет 20–30% от максимальной, тогда как при линейном управлении вентилятор может просто не запуститься при напряжении ниже 6–7 В.
Линейное управление напряжением проще в реализации – достаточно резистивного делителя или реостата, но оно менее эффективно: часть энергии рассеивается в виде тепла, особенно при работе на низких оборотах. PWM же практически не теряет мощность, так как транзисторы в ключевом режиме либо полностью открыты, либо закрыты. Однако PWM может вызывать акустические помехи на частотах 20–25 кГц, если вентилятор не оптимизирован под такой режим. Для минимизации шума рекомендуется выбирать модели с частотой PWM не ниже 25 кГц и использовать качественные кабели с экранированием.
Ключевое преимущество PWM – точность и стабильность регулировки. Вентиляторы с PWM-входом поддерживают обратную связь через тахометрический сигнал (tach), что позволяет материнской плате или контроллеру корректировать скорость в реальном времени. Линейное управление такой обратной связи не обеспечивает, а его эффективность зависит от нагрузки и температуры обмоток двигателя. Для систем с высокими требованиями к охлаждению (например, серверы или игровые ПК) PWM – единственный вариант, гарантирующий предсказуемое поведение при динамических нагрузках.
Какие компоненты вентилятора отвечают за работу PWM
Датчик Холла – критически важный элемент для синхронизации PWM. Он отслеживает положение ротора и передает данные контроллеру, позволяя точно регулировать скорость. В дешевых моделях вместо датчика Холла может использоваться обратная ЭДС (BEMF), но это снижает точность управления на низких оборотах. При выборе вентилятора обращайте внимание на наличие отдельного датчика: его отсутствие часто приводит к «залипанию» ротора при попытке запуска на минимальной скорости.
- ШИМ-вход (PWM pin): физический контакт на плате вентилятора, принимающий сигнал от материнской платы или контроллера. Стандартное напряжение – 3.3В или 5В, но некоторые модели требуют 12В. Проверяйте совместимость: подача неверного напряжения выведет из строя входной каскад.
- Фильтрующие конденсаторы: сглаживают пульсации тока, вызванные ШИМ. Емкость подбирается из расчета 1 мкФ на 1 А тока двигателя. Недостаточная емкость приводит к перегреву обмоток и повышенному шуму.
- Термистор: в продвинутых моделях интегрирован для защиты от перегрева. При превышении температуры (обычно 80–90°C) контроллер снижает скважность ШИМ, предотвращая выход из строя.
При диагностике неисправностей PWM-вентилятора первым делом проверяйте драйвер двигателя: пробитые MOSFET-транзисторы – самая частая причина отказа. Используйте осциллограф для анализа сигнала на ШИМ-входе и выходах драйвера. Если на входе чистый меандр, а на обмотках мотора сигнал искажен, проблема в драйвере или фильтрующих цепях. Для ремонта заменяйте компоненты на аналоги с запасом по току (минимум 20%) и напряжению (не менее 30В для 12В-вентиляторов).
Как подключить вентилятор с PWM к материнской плате

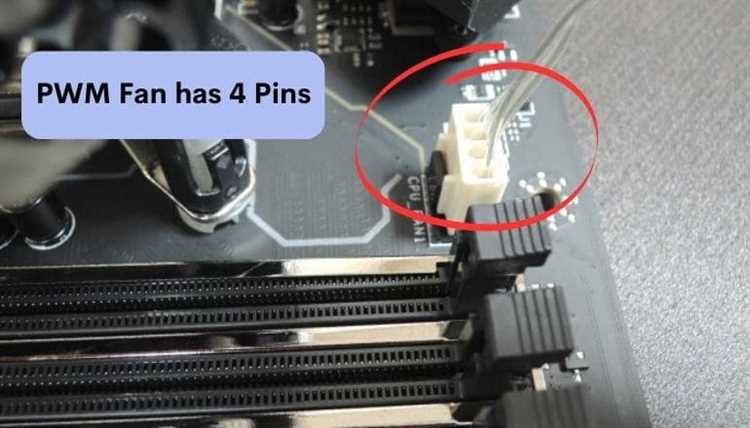

Перед подключением проверьте наличие на материнской плате разъёма 4-pin PWM. Он отличается от 3-pin наличием четвёртого контакта для сигнала управления. Современные платы обычно имеют несколько таких разъёмов, маркированных как CPU_FAN, SYS_FAN или CHA_FAN. Убедитесь, что вентилятор поддерживает PWM – на его кабеле должен быть 4-контактный штекер. Если разъём на плате 3-pin, вентилятор будет работать на постоянной скорости, без регулировки.
Подключите вентилятор к соответствующему разъёму, совместив ключ на штекере с выемкой на гнезде. Не прилагайте чрезмерных усилий – контакты хрупкие. Для процессорного кулера используйте CPU_FAN, для корпусных – SYS_FAN или CHA_FAN. Если на плате нет свободных 4-pin разъёмов, можно использовать переходник на Molex, но PWM-функция при этом отключится. После подключения закрепите кабель так, чтобы он не попадал в лопасти и не мешал другим компонентам.
В BIOS или UEFI активируйте управление скоростью вентилятора. Найдите раздел Hardware Monitor, Fan Control или аналогичный. Для PWM-вентиляторов выберите режим PWM вместо DC или Voltage. Настройте кривую скорости: например, 30% при 40°C, 60% при 60°C и 100% при 80°C. Некоторые платы поддерживают калибровку вентилятора – запустите её, чтобы система определила минимальные и максимальные обороты. Сохраните настройки и перезагрузите ПК.
Для тонкой настройки используйте ПО производителя материнской платы (ASUS AI Suite, MSI Dragon Center, Gigabyte SIV) или сторонние утилиты вроде FanControl или SpeedFan. В них можно задать индивидуальные профили для каждого вентилятора, мониторить температуры и корректировать кривые в реальном времени. Если вентилятор шумит на низких оборотах, увеличьте минимальный порог PWM до 40–50%. При нестабильной работе проверьте качество контакта и целостность кабеля – повреждения могут нарушать передачу сигнала.
Почему PWM снижает шум при работе вентилятора
Шум вентилятора возникает из-за турбулентности воздуха на лопастях и подшипниках, которая усиливается при высоких оборотах. PWM (широтно-импульсная модуляция) позволяет регулировать скорость вращения, подавая на двигатель короткие импульсы тока вместо постоянного напряжения. При снижении скважности импульсов (например, до 50%) вентилятор работает на половине мощности, но с меньшими вибрациями и аэродинамическим шумом. Исследования показывают, что снижение оборотов с 2000 до 1000 RPM уменьшает уровень шума на 10–15 дБ, что эквивалентно снижению громкости в 2–3 раза.
Традиционные методы регулировки скорости, такие как линейное изменение напряжения, приводят к неравномерной работе двигателя на низких оборотах. Это вызывает «рычание» и гул из-за нестабильного магнитного поля в обмотках. PWM решает эту проблему, поддерживая постоянную амплитуду импульсов (обычно 12 В), но изменяя их длительность. В результате двигатель работает плавно даже на 20–30% мощности, избегая резонансных частот, которые усиливают шум.
Еще один фактор – нагрев подшипников. При постоянной работе на высоких оборотах трение в подшипниках увеличивается, что приводит к дополнительному шуму. PWM позволяет вентилятору периодически «отдыхать» в паузах между импульсами, снижая температуру и износ. Например, вентиляторы с гидродинамическими подшипниками (например, Noctua NF-A12x25) при PWM-регулировке демонстрируют на 30% меньший уровень шума на низких оборотах по сравнению с аналогами без PWM.
Для достижения минимального шума важно правильно настроить частоту PWM. Стандартные значения – 25 кГц, но некоторые вентиляторы (например, Arctic P12 PWM) оптимизированы для работы на 10–20 кГц, где человеческое ухо менее чувствительно к высокочастотным помехам. Также критично использовать материнские платы с качественными PWM-контроллерами, так как дешевые решения генерируют «писки» на частотах 5–15 кГц, которые слышны даже при низких оборотах.
Оптимальная стратегия снижения шума – комбинировать PWM с кривой регулировки, где обороты растут нелинейно. Например, задать в BIOS или ПО (например, Fan Control) профиль, при котором вентилятор работает на 30% мощности до 50°C, а затем плавно ускоряется. Это позволяет избежать резких скачков оборотов, которые воспринимаются как раздражающий шум. Для систем с низким тепловыделением (например, офисные ПК) рекомендуется ограничить максимальные обороты на уровне 60–70%, чтобы сохранить баланс между охлаждением и акустическим комфортом.
Как настроить параметры PWM через BIOS или ПО
В BIOS часто доступны предустановленные профили: Standard, Silent, Turbo и Manual. Профиль Manual позволяет задать кривую зависимости оборотов от температуры. Например, для процессорного кулера установите 30% мощности при 40°C, 60% при 60°C и 100% при 80°C. Некоторые платы поддерживают до 5 точек настройки. Избегайте резких скачков – это сокращает срок службы подшипников.
Для точной настройки используйте ПО производителя материнской платы: ASUS AI Suite, MSI Dragon Center, Gigabyte SIV или ASRock Polychrome. Эти утилиты работают в Windows и позволяют регулировать PWM без перезагрузки. В интерфейсе найдите вкладку Fan Control или Cooling. Здесь можно задать кривую оборотов для каждого вентилятора отдельно, указав температурные пороги и процент мощности. Например, в ASUS Fan Xpert доступна функция Auto-Tuning, которая автоматически калибрует вентиляторы под вашу систему.
Если вентиляторы подключены к PWM-разъемам на материнской плате, но не реагируют на настройки, проверьте кабель. Убедитесь, что 4-контактный разъем вентилятора совместим с 4-пиновым PWM-портом на плате. Некоторые вентиляторы с 3-контактными разъемами могут работать в режиме напряжения (DC Mode), но не поддерживают PWM. В таком случае замените вентилятор или используйте переходник с 3 на 4 пина, если плата поддерживает оба режима.
Для продвинутых пользователей доступны сторонние утилиты: SpeedFan, Argus Monitor или FanControl. SpeedFan позволяет мониторить температуры и настраивать PWM для каждого вентилятора, даже если BIOS не предоставляет такой возможности. В FanControl можно создать сложные кривые с гистерезисом, чтобы избежать частых переключений оборотов. Например, задайте задержку в 5 секунд перед снижением скорости после падения температуры. Эти программы поддерживают экспорт и импорт профилей, что удобно для резервного копирования настроек.
При настройке PWM через ПО учитывайте особенности системы охлаждения. Если у вас несколько вентиляторов на одном радиаторе, синхронизируйте их обороты, чтобы избежать резонанса. Для корпусов с несколькими зонами охлаждения (передняя, верхняя, задняя) настройте разные кривые: например, передние вентиляторы могут работать на 50% при 50°C, а задние – на 70%. Некоторые утилиты, как Corsair iCUE, позволяют управлять PWM-вентиляторами, подключенными к контроллерам с поддержкой PWM passthrough, например, Corsair Commander Pro.
После настройки проверьте стабильность работы. Запустите стресс-тест (Prime95, AIDA64) и следите за температурами и оборотами вентиляторов. Если обороты скачут или не соответствуют заданной кривой, сбросьте настройки BIOS к заводским (Load Optimized Defaults) и повторите настройку. Для систем с жидкостным охлаждением установите минимальные обороты насоса не ниже 60% – это критично для предотвращения перегрева блока водяного охлаждения.
Типичные проблемы с PWM и способы их устранения
Шум на низких оборотах – распространённая проблема, вызванная нестабильным сигналом PWM. Вентиляторы с частотой ШИМ ниже 25 кГц могут издавать высокочастотный писк из-за механического резонанса катушек. Решение: увеличьте частоту до 30–50 кГц через настройки BIOS или программное обеспечение контроллера (например, FanControl, SpeedFan). Если материнская плата не поддерживает регулировку частоты, замените вентилятор на модель с встроенным контроллером, например Noctua NF-A12x25 PWM, который оптимизирован для работы на 30 кГц.
Непредсказуемые скачки оборотов возникают при плохом заземлении или наводках на линии PWM. Проверьте целостность кабеля управления: повреждённый провод или окисленные контакты вызывают ложные сигналы. Используйте экранированный кабель для подключения вентиляторов к материнской плате, особенно если длина превышает 30 см. В крайнем случае подключите вентилятор через внешний PWM-контроллер с гальванической развязкой, например Aqua Computer Quadro.
Вентилятор не реагирует на изменения сигнала PWM из-за несовместимости протоколов. Некоторые модели требуют минимального напряжения на линии управления (обычно 3,3 В или 5 В), в то время как материнская плата выдаёт 12 В. Проверьте спецификации вентилятора и платы: если напряжение не совпадает, используйте резистивный делитель (например, два резистора по 1 кОм) для снижения уровня сигнала. Альтернатива – переходник с преобразователем уровня, например Delock 89373.
Дребезжание подшипников при работе на фиксированных оборотах часто ошибочно принимают за проблему PWM. На самом деле это следствие недостаточной смазки или износа гидродинамического подшипника. Разберите вентилятор и нанесите 1–2 капли синтетического масла (например, Mobil 1 5W-30) на вал. Если дребезжание сохраняется, замените подшипник или весь вентилятор – ресурс гидродинамических подшипников редко превышает 50 000 часов.
Перегрев контроллера PWM на материнской плате происходит при подключении слишком мощных вентиляторов (свыше 1 А на канал). Превышение тока приводит к перегреву транзисторов и срабатыванию защиты. Решение: распределите нагрузку, подключив вентиляторы к разным каналам или используйте внешний усилитель сигнала PWM, например Noctua NA-FC1. Для вентиляторов с током более 2 А обязательно применяйте активное охлаждение контроллера или переход на релейный модуль.
Несинхронная работа нескольких вентиляторов на одном канале PWM вызвана разницей в времени отклика. Даже небольшое расхождение (5–10 мс) приводит к эффекту «эха» и вибрациям. Используйте вентиляторы одного производителя и модели, либо подключайте их к разным каналам с синхронизацией через программное обеспечение (например, Corsair iCUE). Если синхронизация критична, замените пассивный разветвитель на активный с буферным усилителем, например Phobya PWM Hub.
