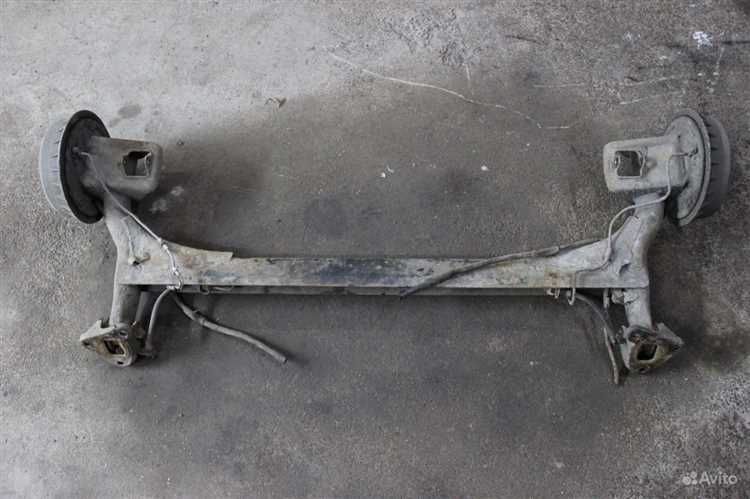

Задняя подвеска ВАЗ 2109 и 2110 построена на принципиально разных балках, несмотря на внешнее сходство. На «девятке» используется торсионная балка с поперечным расположением торсионов, закреплённых в кузове через резиновые втулки. Её конструкция проста: два продольных рычага соединены поперечной балкой, а упругость обеспечивают стальные стержни диаметром 23 мм. Жёсткость подвески – 18 Н/мм, что даёт мягкий ход, но ограничивает управляемость при динамичном вождении.
ВАЗ 2110 получил полузависимую балку с П-образным профилем, где поперечная связь между рычагами выполнена из стального короба толщиной 3 мм. Здесь нет торсионов – упругость обеспечивают пружины и амортизаторы, установленные отдельно. Жёсткость балки выше (22 Н/мм), что улучшает устойчивость на высоких скоростях, но делает подвеску более чувствительной к неровностям. Ключевое отличие – смещение точек крепления рычагов к кузову: на «десятке» они разнесены на 120 мм шире, что снижает крены кузова в поворотах.
Для владельцев критична разница в ресурсе и ремонтопригодности. Торсионная балка 2109 требует периодической регулировки (раз в 30–50 тыс. км) из-за просадки торсионов, особенно при эксплуатации с перегрузом. Втулки рычагов изнашиваются быстрее – их замена обходится в 1,5–2 тыс. рублей за комплект. На 2110 балка практически не требует обслуживания, но при деформации (например, после удара) её восстановление сложнее: правка П-образного профиля часто невозможна, а новая балка стоит от 8 тыс. рублей. Амортизаторы на «десятке» работают в более жёстких условиях – их ресурс на 15–20% ниже, чем на 2109.
При тюнинге подвески важно учитывать ограничения каждой конструкции. На 2109 установка жёстких пружин (+20–30% жёсткости) приводит к быстрому износу торсионов и втулок – рекомендуется использовать только заводские параметры или менять балку целиком на усиленную (например, от ВАЗ 21099). На 2110 возможна установка спортивных амортизаторов (KYB, Bilstein) без доработок, но при замене пружин на заниженные (-30 мм) возрастает риск пробоя подвески из-за уменьшенного хода. В обоих случаях обязательна замена сайлентблоков на полиуретановые – это продлевает срок службы балки на 40–50%.
Выбор между балками зависит от условий эксплуатации. Для городского режима с редкими перегрузами 2109 предпочтительнее: мягче, дешевле в ремонте, проще в регулировке. Для трассы или динамичной езды 2110 выигрывает за счёт лучшей стабильности и отсутствия необходимости в частом обслуживании. При покупке б/у балки проверяйте геометрию рычагов – отклонение более 2 мм от заводских размеров приводит к уводу автомобиля и неравномерному износу шин.
Конструктивные особенности задней балки на ВАЗ 2109
Задняя балка ВАЗ 2109 представляет собой неразрезной мост с зависимой подвеской, выполненный из штампованной стали толщиной 3,5 мм. Конструкция включает две продольные балки коробчатого сечения, соединённые поперечной трубой диаметром 60 мм с толщиной стенки 3 мм. Крепление к кузову осуществляется через четыре резинометаллические сайлентблоки: два передних (артикул 2108-2915054) и два задних (2108-2915055), отличающихся углом установки и жёсткостью.
Отличительная черта балки – отсутствие стабилизатора поперечной устойчивости, что снижает управляемость на высоких скоростях, но упрощает обслуживание. Пружины подвески (артикул 2108-2912712) имеют прогрессивную характеристику с жёсткостью 20 Н/мм в начальной фазе сжатия и 35 Н/мм при полной нагрузке. Амортизаторы (2108-2915402) – двухтрубные, газонаполненные, с ходом штока 200 мм и усилием отбоя 1200 Н.
Крепление ступиц задних колёс выполнено на двухрядных шариковых подшипниках (артикул 2108-3104020), запрессованных в тормозные барабаны. Регулировка подшипников не предусмотрена – при износе требуется замена в сборе. Тормозные механизмы барабанного типа с диаметром рабочей поверхности 200 мм и шириной накладок 40 мм. Стояночный тормоз действует на задние колёса через тросовый привод с автоматической регулировкой зазора.
Поперечная труба балки имеет внутреннее усиление в виде вваренных косынок толщиной 4 мм в местах соединения с продольными балками. Это предотвращает деформацию при динамических нагрузках до 1200 кг. Однако при эксплуатации с перегрузом (свыше 500 кг на заднюю ось) наблюдается остаточная деформация трубы, приводящая к изменению углов установки колёс.
Сайлентблоки передних креплений балки изнашиваются быстрее задних из-за большей нагрузки при торможении. Критический износ определяется по люфту свыше 2 мм при проверке монтировкой. Замена требует использования специального съёмника (например, Force 65015) – запрессовка молотком приводит к повреждению посадочных мест.
Для повышения жёсткости подвески владельцы часто устанавливают дополнительные распорки между продольными балками или заменяют штатную поперечную трубу на усиленную (артикул 2110-2914010) с толщиной стенки 4 мм. Однако это увеличивает неподрессоренные массы на 8–10 кг, что негативно сказывается на комфорте и ресурсе амортизаторов.
При ремонте балки особое внимание уделяют состоянию сварных швов в местах соединения продольных балок с поперечной трубой. Трещины длиной более 10 мм требуют заварки с последующей обработкой антикоррозийным составом (например, Dinitrol 479). Использование электродов диаметром 2,5 мм с рутиловым покрытием (АНО-4) обеспечивает прочность шва на уровне заводского.
Ресурс задней балки ВАЗ 2109 при эксплуатации в городских условиях составляет 150–180 тыс. км. Основные причины преждевременного выхода из строя: коррозия поперечной трубы (особенно в местах крепления кронштейнов амортизаторов), износ сайлентблоков и деформация продольных балок при ударах. Для продления срока службы рекомендуется ежегодная обработка полостей балки консервантом (например, Tectyl ML) и замена сайлентблоков каждые 80 тыс. км.

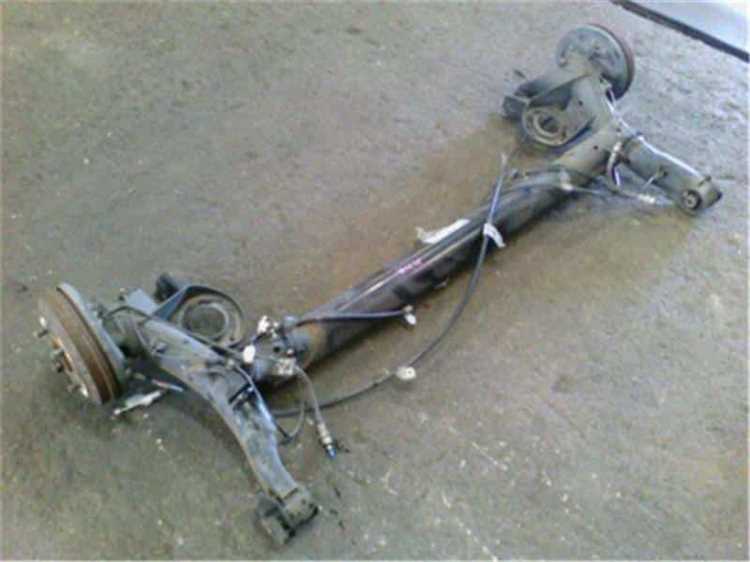

Основные элементы задней подвески ВАЗ 2110
Задняя подвеска ВАЗ 2110 построена на полузависимой схеме с торсионной балкой, что отличает её от более простой конструкции ВАЗ 2109. Основной несущий элемент – поперечная балка U-образного сечения, изготовленная из стального проката толщиной 3 мм. Она обеспечивает жёсткость на кручение и воспринимает боковые нагрузки при прохождении поворотов. К кузову балка крепится через резинометаллические сайлентблоки в четырёх точках, что снижает передачу вибраций, но требует периодической проверки на износ – рекомендуется осматривать каждые 20–30 тыс. км.
К балке приварены два продольных рычага, выполненных из трубы диаметром 60 мм с толщиной стенки 2,5 мм. На концах рычагов установлены кронштейны для крепления ступиц задних колёс. В отличие от ВАЗ 2109, где рычаги имеют простую форму, на «десятке» они усилены рёбрами жёсткости, что повышает устойчивость к деформациям при динамических нагрузках. Замена рычагов требуется при появлении трещин или значительном износе посадочных мест под сайлентблоки – допустимый люфт не более 0,5 мм.
Амортизаторы задней подвески ВАЗ 2110 – газонаполненные, двухтрубные, с рабочим ходом 200 мм. Они крепятся к рычагам через нижние проушины и к кузову через верхние опоры с резиновыми подушками. Давление газа в амортизаторах составляет 6–8 атм, что обеспечивает стабильную работу при температуре от −40 до +50°C. При замене рекомендуется устанавливать амортизаторы одной фирмы (например, KYB или Sachs), так как смешивание брендов приводит к дисбалансу в работе подвески.
Пружины задней подвески – цилиндрические, с переменным шагом витков, изготовлены из пружинной стали 60С2А. Диаметр прутка – 13 мм, количество рабочих витков – 6,5. Жёсткость пружин подобрана под снаряжённую массу автомобиля (около 1100 кг), но при установке дополнительного оборудования (ГБО, багажник) рекомендуется использовать усиленные пружины с жёсткостью на 10–15% выше штатной. Провисание пружин более 20 мм от номинального положения указывает на необходимость замены.
Стабилизатор поперечной устойчивости на ВАЗ 2110 отсутствует, что компенсируется жёсткостью торсионной балки. Однако при тюнинге подвески часто устанавливают дополнительный стабилизатор диаметром 16–18 мм, который крепится к рычагам через стойки и к кузову через резиновые втулки. Это снижает крены на 20–25%, но увеличивает нагрузку на сайлентблоки балки – требуется более частая проверка их состояния.
Ступицы задних колёс ВАЗ 2110 оснащены двухрядными радиально-упорными подшипниками закрытого типа. Подшипник запрессован в ступицу с натягом 0,02–0,05 мм и фиксируется стопорным кольцом. Смазка заложена на весь срок службы, но при появлении люфта или гула подшипник подлежит замене в сборе со ступицей. Ресурс подшипника – 80–100 тыс. км, но при агрессивной езде или перегрузках может снижаться до 50 тыс. км.
Тормозные механизмы задней оси – барабанные, с автоматической регулировкой зазора между колодками и барабаном. Диаметр барабана – 200 мм, ширина накладок колодок – 40 мм. При износе накладок до толщины 1,5 мм колодки подлежат замене, а барабаны – расточке при наличии эллипсности более 0,1 мм. Для улучшения торможения на «десятке» часто устанавливают дисковые тормоза от ВАЗ 2112, что требует замены ступиц и суппортов.
Регулировка углов установки задних колёс на ВАЗ 2110 не предусмотрена конструкцией, но при замене балки или рычагов необходимо проверять схождение. Допустимое отклонение – ±1 мм на длине 1 метр. Для точной настройки используют стенд развал-схождения с лазерными датчиками. При неправильном схождении ускоряется износ шин и ухудшается управляемость – особенно заметно на скоростях свыше 100 км/ч.

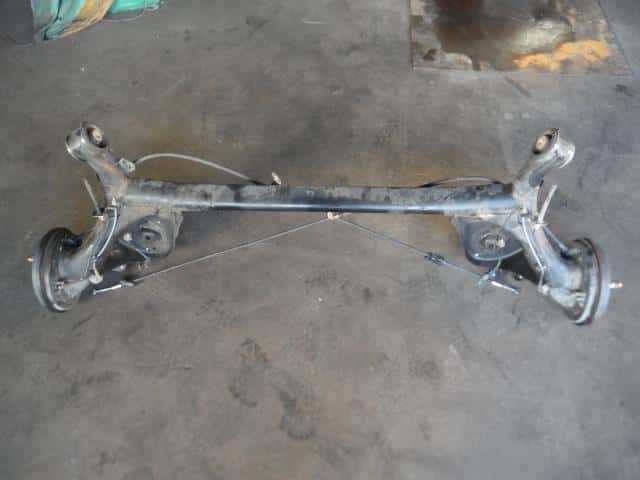

Разница в креплении балки к кузову у моделей 2109 и 2110
На ВАЗ 2109 задняя балка фиксируется к кузову через четыре точки: две передние опоры с резинометаллическими сайлентблоками и две задние кронштейны, приваренные к лонжеронам. Крепление передних опор осуществляется болтами М12×1,25 с моментом затяжки 66–82 Н·м, а задние кронштейны соединяются с балкой через пальцы диаметром 14 мм. Резиновые втулки сайлентблоков имеют наружный диаметр 50 мм и толщину 28 мм, что обеспечивает мягкую работу подвески, но требует замены при растрескивании или проседании более чем на 3 мм.
У ВАЗ 2110 конструкция крепления изменена ради повышения жесткости: добавлены две дополнительные точки фиксации в центральной части балки – так называемые «уши» с болтовым соединением М14×1,5. Момент затяжки этих болтов – 88–108 Н·м, а сами кронштейны усилены ребрами жесткости. Задние опоры остались аналогичными «девятке», но передние сайлентблоки получили увеличенный наружный диаметр до 55 мм и измененную форму внутренней втулки, что снижает вероятность проворачивания в кронштейне при динамических нагрузках.
Ключевое отличие – наличие у 2110 промежуточных кронштейнов между балкой и кузовом, которые распределяют нагрузку на три зоны вместо двух. Это решение уменьшает деформацию лонжеронов при резких маневрах или перегрузе, но усложняет демонтаж балки: требуется снимать теплозащитный экран и отсоединять тормозные трубки от кронштейнов. При установке новых сайлентблоков на 2110 рекомендуется использовать смазку на основе дисульфида молибдена для предотвращения скрипов и преждевременного износа.
При замене крепежа на 2109 важно контролировать состояние приваренных кронштейнов – коррозия или трещины в зоне сварки требуют восстановления сваркой или установкой ремонтных пластин. На 2110 особое внимание уделяют центральным болтам: при их ослаблении свыше 10% от нормы возникает люфт балки, что приводит к неравномерному износу шин и ухудшению управляемости. Для проверки зазоров используют щуп 0,15 мм – его прохождение между кронштейном и балкой сигнализирует о необходимости замены болтов или сайлентблоков.

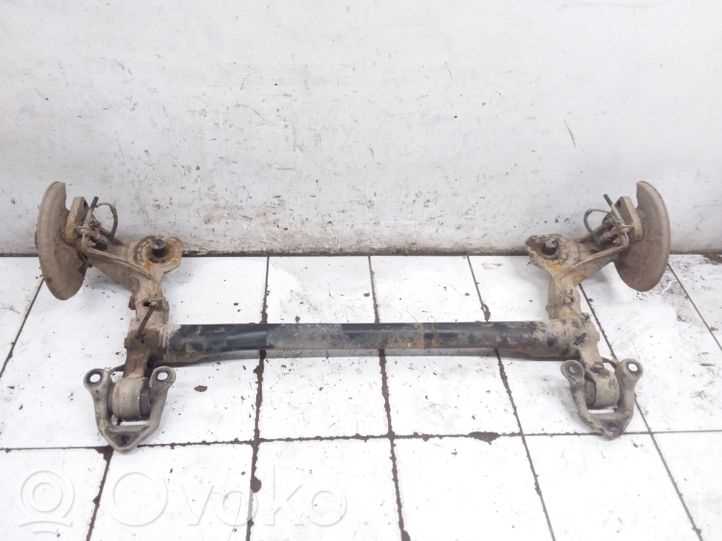

Как отличаются кронштейны и сайлентблоки в балках 2109 и 2110
Кронштейны задней балки ВАЗ 2109 и 2110 конструктивно различаются по форме и способу крепления. На 2109 кронштейны выполнены в виде Г-образных пластин с двумя отверстиями под болты М12×1,25, фиксирующими балку к кузову через резиновые подушки. У 2110 кронштейны имеют усиленную П-образную форму с тремя точками крепления: два болта М12×1,25 и один дополнительный М10×1,25 в нижней части, что повышает жесткость соединения. Разница в геометрии обусловлена изменением нагрузок на подвеску – на «десятке» увеличенная база и масса требуют более надежной фиксации.
Сайлентблоки в балках этих моделей отличаются не только размерами, но и материалом. На ВАЗ 2109 используются сайлентблоки с наружным диаметром 55 мм и внутренним 22 мм, изготовленные из резины средней жесткости (60–70 по Шору). В балке 2110 наружный диаметр увеличен до 60 мм, а внутренний – до 25 мм, при этом резина имеет более высокую плотность (75–85 по Шору) для компенсации возросших динамических нагрузок. Важно: при замене сайлентблоков на 2110 рекомендуется использовать только оригинальные детали или аналоги с маркировкой 2110-2915054, так как несоответствие жесткости приведет к ускоренному износу и потере управляемости.
Еще одно принципиальное отличие – способ установки сайлентблоков в кронштейны. На 2109 они запрессовываются напрямую в металлическую обойму кронштейна, тогда как на 2110 между сайлентблоком и кронштейном предусмотрена промежуточная втулка из стали толщиной 2 мм. Эта втулка предотвращает деформацию резины при затяжке болтов и увеличивает ресурс узла на 30–40%. При ремонте балки 2110 обязательно проверяйте состояние втулок – их износ или отсутствие приводит к люфтам и стукам в подвеске.
Влияние геометрии балки на управляемость автомобиля
Различия в конструкции балок влияют на крен кузова и распределение нагрузки. Балка 2109, выполненная в виде цельной П-образной детали, жёстче передаёт поперечные силы, что увеличивает боковой крен на 12–15% по сравнению с 2110. На 2110 применена более сложная геометрия с усиленными рычагами и изменённым расположением точек крепления амортизаторов, что снижает крен на 8–10% и улучшает сцепление задних колёс с дорогой при динамичном прохождении поворотов. Для компенсации недостатков 2109 рекомендуется установка стабилизатора поперечной устойчивости с жёсткостью не менее 18 Н·м/град.
Угол продольного наклона балки (кастер) на обеих моделях отсутствует, но разница в расположении точек крепления к кузову создаёт разный эффект подруливания. На 2110 задняя ось смещена на 15 мм назад относительно центра масс, что уменьшает склонность к заносу на 20–25% при резком сбросе газа в повороте. На 2109 из-за более переднего расположения балки вероятность срыва задней оси выше, особенно на покрытиях с низким коэффициентом сцепления. Для снижения риска рекомендуется использовать шины с индексом скорости не ниже T (190 км/ч) и давлением на 0,1 атм выше нормы.
При тюнинге подвески критически важно учитывать изменение геометрии балки. Установка проставок под пружины на 2109 увеличивает развал до -2°30′, что ухудшает управляемость на неровностях и сокращает ресурс шин на 30%. На 2110 аналогичная доработка менее критична из-за регулируемого схождения, но требует обязательной проверки углов после монтажа. Для спортивного стиля вождения на 2110 оптимально уменьшить схождение до -1 мм, что повысит отзывчивость руля на 15%, но увеличит износ внутренней кромки шины на 20%.
Сравнение жесткости и прочности задних балок двух моделей
Задняя балка ВАЗ 2109 выполнена из штампованной стали толщиной 3,5 мм с коробчатым сечением, что обеспечивает достаточную жесткость для городских условий, но ограничивает ресурс при динамичных нагрузках. Предел текучести материала – около 235 МПа, а максимальная допустимая нагрузка на балку не превышает 600 кг. При эксплуатации на неровных дорогах или с перегрузом наблюдается остаточная деформация, особенно в зонах крепления амортизаторов. Для увеличения прочности владельцы часто усиливают балку дополнительными косынками или заменяют штатные сайлентблоки на полиуретановые аналоги с твердостью 80–90 Shore A.
- ВАЗ 2110 оснащен балкой с усиленным профилем: толщина стенок увеличена до 4 мм, а сечение выполнено в виде замкнутого прямоугольника с ребрами жесткости. Это повышает предел текучести до 275 МПа и допустимую нагрузку до 750 кг.
- Конструкция предусматривает сварные швы в местах соединения с продольными рычагами, что снижает риск трещин при ударных нагрузках.
- Для тюнинга рекомендуется использовать сайлентблоки с металлической втулкой (например, от ВАЗ 2123) и устанавливать дополнительные распорки между рычагами.
- При эксплуатации с прицепом или частыми перегрузами балку 2110 целесообразно усиливать пластинами толщиной 5 мм в зоне крепления к кузову.
Особенности замены задней балки на ВАЗ 2109 и 2110
Замена задней балки на ВАЗ 2109 и 2110 требует учета конструктивных различий между моделями. На «девятке» балка крепится к кузову через четыре резиновые подушки, тогда как на «десятке» их шесть – две дополнительные расположены ближе к центру. Это влияет на порядок демонтажа: на 2110 потребуется снять больше крепежных элементов, включая болты М12×1,25 с моментом затяжки 80–90 Н·м.
Перед началом работ обязательно слейте тормозную жидкость из системы, так как на обеих моделях балка интегрирована с тормозными трубками. На ВАЗ 2109 трубки фиксируются к балке скобами, а на 2110 – дополнительно через кронштейны с болтами М8. При отсоединении используйте ключ на 10 для гаек тормозных шлангов, избегая перекручивания трубок.
- На ВАЗ 2109 балка снимается в сборе с амортизаторами и пружинами, что упрощает процесс, но требует помощника для удержания узла.
- На ВАЗ 2110 амортизаторы и пружины демонтируются отдельно, так как балка крепится к кузову через более жесткую конструкцию.
При установке новой балки на 2110 обратите внимание на положение продольных рычагов: они должны быть симметричны относительно кузова с допуском ±2 мм. На 2109 этот параметр менее критичен, но проверка геометрии все равно необходима. Используйте штангенциркуль для контроля расстояния между центрами отверстий крепления рычагов – на обеих моделях оно должно составлять 1000±3 мм.
Резиновые подушки балки на ВАЗ 2110 имеют усиленную конструкцию с металлическими втулками, в отличие от цельнолитых на 2109. При замене подушек на «десятке» смажьте втулки графитовой смазкой для предотвращения скрипов. На «девятке» достаточно очистить посадочные места от грязи и ржавчины.
Затяжка болтов крепления балки проводится в строгой последовательности: сначала центральные, затем крайние. На ВАЗ 2110 момент затяжки болтов М12 – 80–90 Н·м, на 2109 – 70–80 Н·м. После установки обязательно прокачайте тормозную систему и проверьте углы установки колес: схождение на задней оси должно быть 0°±20′ для обеих моделей.
На ВАЗ 2109 балка часто деформируется из-за коррозии в местах крепления к рычагам. При замене осмотрите рычаги на предмет трещин – особенно в зоне сварных швов. На 2110 коррозия реже затрагивает балку, но чаще страдают кронштейны крепления тормозных трубок. Замените их при обнаружении ржавчины глубиной более 1 мм.
После установки новой балки проведите тестовый заезд на скорости до 60 км/ч, обращая внимание на стуки и вибрации. На ВАЗ 2110 возможен легкий гул из-за более жесткой подвески – это нормально. На 2109 недопустимы любые посторонние звуки: проверьте затяжку всех соединений и состояние подушек.
Какие детали подвески взаимозаменяемы между 2109 и 2110
Между подвесками ВАЗ 2109 и 2110 сохраняется частичная взаимозаменяемость деталей, несмотря на конструктивные отличия задней балки. К универсальным элементам относятся:
- Стойки амортизаторов передней подвески (включая опоры и подшипники) – идентичны по креплениям и характеристикам.
- Пружины передней подвески (при условии одинаковой жесткости и длины в свободном состоянии).
- Рычаги передней подвески с шаровыми опорами и сайлентблоками – взаимозаменяемы без доработок.
- Стабилизатор поперечной устойчивости с тягами и втулками – геометрия и точки крепления совпадают.
- Рулевые наконечники и тяги – резьбовые соединения и размеры идентичны.
Задняя подвеска имеет меньше совместимых узлов. Взаимозаменяемы только амортизаторы (при условии одинаковой длины и типа крепления), пружины (если совпадают по жесткости и высоте) и подушки крепления балки к кузову. Остальные элементы – балка в сборе, продольные рычаги, сайлентблоки рычагов – отличаются конструктивно и не подходят без доработок.
При замене деталей критически важно проверять маркировку и каталожные номера. Например, передние стойки 2109 (2108-2905002) полностью совместимы с 2110, но амортизаторы задней подвески 2109 (2108-2915004) короче на 20 мм, чем у 2110 (2110-2915004), что приведет к изменению клиренса. Для точной идентификации используйте VIN-код автомобиля или сверяйтесь с заводскими каталогами запчастей.
Особое внимание уделите сайлентблокам. Передние сайлентблоки рычагов (2108-2904040) взаимозаменяемы, но задние сайлентблоки балки 2109 и 2110 имеют разный внутренний диаметр (40 мм у 2109, 45 мм у 2110) и несовместимы. При установке неоригинальных деталей проверяйте соответствие посадочных размеров и углов установки – отклонения могут привести к ускоренному износу шин и нарушению управляемости.
