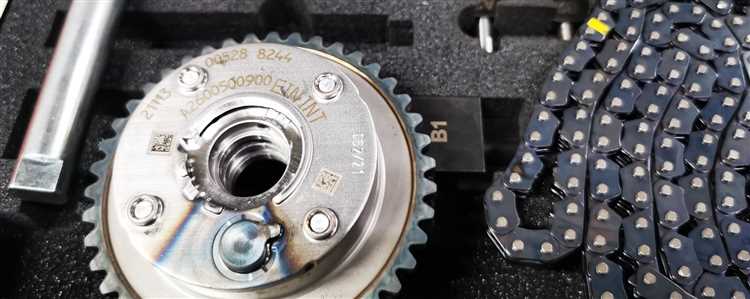

Чем заклепать цепь грм на мерседес

Цепь ГРМ на двигателях Mercedes-Benz – критически важный элемент, от состояния которого зависит синхронизация работы распредвалов и коленвала. На моделях с моторами M271, M272, M274 и OM642 ресурс цепи составляет 150–200 тыс. км, но при агрессивной эксплуатации или низком качестве масла замена может потребоваться раньше. Неправильная установка или заклепка новой цепи приводит к рассинхронизации, перескоку зубьев и капитальному ремонту двигателя.

Для заклепки цепи ГРМ на Мерседес потребуется специальный инструмент: гидравлический пресс или ручной заклепочник с насадками под диаметр заклепок (обычно 4–5 мм). Стандартные заклепки из комплекта цепи изготавливаются из стали 10 или 20 с цинковым покрытием – их нельзя заменять на алюминиевые или самодельные аналоги. Перед установкой проверьте длину новой цепи: на моторе M272 она должна составлять 114 звеньев, на M274 – 126, на OM642 – 132.

Процесс начинается с фиксации распредвалов и коленвала в положении ВМТ первого цилиндра. На двигателях M272 и M274 для этого используются стопорные пластины (номер по каталогу A0009906440 для M272, A0009906540 для M274). Коленвал блокируется через отверстие в картере маховика – для этого потребуется приспособление A0009901140. Без точной фиксации валов заклепка цепи теряет смысл: даже минимальное смещение приведет к ошибкам фаз газораспределения.

Заклепка выполняется в два этапа: сначала прессом или заклепочником формируется шляпка с одной стороны, затем – с противоположной. Давление должно быть равномерным: для стальных заклепок диаметром 4 мм оптимальное усилие – 3–4 тонны. После установки проверьте подвижность цепи – она должна свободно перемещаться по звездочкам без заеданий. Завершающий шаг – повторная проверка синхронизации валов с помощью диагностического сканера (например, Mercedes Star Diagnosis) и контрольного запуска двигателя на холостых оборотах.

Какие инструменты понадобятся для клепки цепи ГРМ

Для клепки цепи ГРМ на двигателях Mercedes (например, M272, M273, OM642) потребуется специализированный набор инструментов, адаптированный под конкретную модель. Основной инструмент – гидравлический клепальщик с набором матриц и пуансонов, соответствующих диаметру заклепок цепи (обычно 3,5–4,5 мм). Для двигателей M272/M273 подойдет клепальщик с усилием не менее 8 тонн, например, LIS 6000 или OTC 7545. Дополнительно нужны: динамометрический ключ (до 200 Н·м), съемник шкива коленвала (например, Mercedes 617 589 00 33 00), фиксаторы распредвалов и коленвала (артикулы зависят от двигателя: для M272 – 617 589 02 45 00, для OM642 – 617 589 03 45 00). Без этих приспособлений невозможно точно выставить фазы газораспределения перед клепкой.

Штампованные заклепки цепи (оригинальные или аналог INA 559 0110 10) должны быть изготовлены из стали с твердостью не менее 55 HRC. Для контроля качества клепки используйте штангенциркуль: диаметр сформированной головки заклепки должен превышать исходный на 0,3–0,5 мм, а высота – соответствовать спецификации производителя (обычно 2,0–2,5 мм).

Как снять крышку ГРМ и получить доступ к цепи

Перед началом работ слейте масло и охлаждающую жидкость – на двигателях Mercedes M272/M273 это обязательный шаг, так как крышка ГРМ интегрирована с масляными каналами. Отсоедините отрицательную клемму аккумулятора и демонтируйте воздушный фильтр с патрубками, чтобы освободить доступ к передней части двигателя. На моделях с 2005 по 2015 год потребуется снять генератор, для чего открутите болты крепления (обычно три штуки) и отсоедините электрические разъемы.

Открутите шкив коленвала, используя специальный съемник – стандартный ключ на 27 мм не подойдет из-за высокого момента затяжки (около 200 Н·м). Зафиксируйте маховик через технологическое отверстие в картере сцепления, чтобы предотвратить проворачивание. На двигателях OM642 дизельных версий дополнительно снимите натяжитель поликлинового ремня, открутив болт на 16 мм и отведя ролик в сторону.

Крышка ГРМ крепится болтами разной длины – на M272 их 12 штук, на M273 – 15. Отмечайте расположение каждого болта, так как неправильная установка может привести к течи масла. Начните с верхних креплений, затем переходите к нижним, постепенно ослабляя их по диагонали. Используйте головку TORX T50 или E12 в зависимости от модели – применение неподходящего инструмента сорвет шлицы.

После снятия болтов аккуратно отделите крышку от блока цилиндров. На двигателях с пробегом более 150 000 км часто встречается прикипание прокладки – в этом случае используйте пластиковый клин или резиновый молоток, чтобы не повредить алюминиевые поверхности. Избегайте чрезмерных усилий: трещина в крышке потребует ее замены, а стоимость детали превышает 30 000 рублей.

Отсоедините датчик положения распредвала (два болта на 10 мм) и снимите направляющую планку цепи, если она мешает доступу. На дизельных двигателях OM642 потребуется демонтировать вакуумный насос, закрепленный тремя болтами на 13 мм. Перед снятием насоса слейте оставшееся масло из его корпуса, чтобы избежать загрязнения цепи.

Проверьте состояние сальников коленвала и распредвалов – если они текут, замените их сразу, так как повторный демонтаж крышки потребует значительных временных затрат. На двигателях M272/M273 сальники имеют маркировку «Mercedes-Benz» и устанавливаются с применением специальной оправки. Не используйте молоток для запрессовки: это приведет к деформации уплотнительной кромки.

После снятия крышки осмотрите цепь на предмет растяжения и износа звездочек. На двигателях с пробегом свыше 200 000 км часто встречается выработка на зубьях распредвалов – в этом случае замена цепи без обновления звездочек неэффективна. Зафиксируйте положение распредвалов и коленвала с помощью специальных приспособлений (например, Mercedes-Benz 112 589 09 40 00), чтобы избежать смещения фаз при обратной сборке.

Как правильно выставить метки на коленвале и распредвалах

Перед началом работы убедитесь, что двигатель находится в положении ВМТ (верхняя мертвая точка) первого цилиндра. На шкиве коленвала Мерседес с моторами M272, M273 или OM642 метка выполнена в виде насечки или точки, совмещаемой с ответной риской на крышке ГРМ. Для точного позиционирования используйте специальный фиксатор коленвала, например, Mercedes-Benz 119 589 00 45 00, который вставляется в отверстие на блоке цилиндров.

На распредвалах метки расположены на звездочках или шестернях. У двигателей M272 и M273 они выполнены в виде отверстий или пазов, совмещаемых с фиксаторами, такими как Mercedes-Benz 119 589 00 33 00 (для впускного вала) и 119 589 00 34 00 (для выпускного). На дизельных OM642 метки нанесены на торцах распредвалов и совмещаются с ответными рисками на крышках подшипников.

При отсутствии фирменных фиксаторов допускается использование самодельных аналогов из стального прутка диаметром 8–10 мм, но их точность должна быть проверена штангенциркулем. Для двигателей M272 и M273 расстояние между осями фиксаторов распредвалов составляет 110 мм, а глубина посадки – 20 мм. На OM642 фиксаторы вставляются в отверстия диаметром 12 мм на торцах валов.

Проверните коленвал по часовой стрелке до совмещения метки на шкиве с риской на крышке. На двигателях с цепным приводом (например, M272) избегайте проворачивания против часовой стрелки – это может привести к проскакиванию цепи. Если метки не совпадают, снимите натяжитель цепи и вручную выставьте валы, контролируя положение по фиксаторам.

На дизельных моторах OM642 после установки фиксаторов распредвалов проверьте положение ТНВД. Метка на его звездочке должна совпадать с риской на корпусе насоса. Для этого используйте фиксатор Mercedes-Benz 119 589 00 46 00 или аналог с аналогичными параметрами. Неправильная установка ТНВД приведет к сбоям в работе топливной системы.

После выставления меток зафиксируйте коленвал и распредвалы, чтобы исключить их смещение при установке цепи. На двигателях M272 и M273 для этого используйте болты M10x1,25 длиной 30 мм, вкручиваемые в технологические отверстия на звездочках. На OM642 зафиксируйте валы штатными болтами крепления крышек подшипников.

Перед окончательной сборкой проверьте совпадение меток дважды, проворачивая коленвал на 360 градусов. Если метки расходятся, повторите процедуру выставления. На двигателях с регулируемыми фазами газораспределения (например, M272) после установки цепи выполните адаптацию фаз с помощью диагностического сканера, например, Mercedes-Benz Star Diagnosis или Xentry.

Как демонтировать старую цепь и проверить состояние шестерен

Открутите натяжитель цепи (обычно расположен на передней крышке двигателя) и снимите башмак натяжителя. На моделях с гидронатяжителем (например, OM642) потребуется сначала стравить давление, нажав на плунжер через технологическое отверстие. После этого цепь ослабнет, и её можно будет снять с шестерен распредвалов и коленвала.

Проверьте состояние шестерен на предмет износа зубьев. Наиболее уязвимыми являются шестерни распредвалов – их зубья должны быть острыми, без сколов и заусенцев. Измерьте диаметр посадочных мест шкивов микрометром: допустимое отклонение от заводских значений (например, 28,00 мм для M272) не должно превышать 0,05 мм.

Осмотрите успокоители цепи. На двигателях M271 (1.8 л) они часто разрушаются из-за масляного голодания. Трещины или сильный износ поверхности (глубиной более 1 мм) требуют замены детали. Проверьте также направляющие планки – их рабочая поверхность должна быть гладкой, без глубоких борозд от цепи.

Промойте шестерни и корпус передней крышки очистителем карбюратора или специальным составом для удаления масляных отложений. Остатки старой цепи и металлическая стружка могут спровоцировать преждевременный износ новой. Особое внимание уделите масляным каналам – их засорение приводит к недостаточной смазке цепи после установки.

Проверьте фазы газораспределения с помощью специального приспособления (например, Mercedes-Benz 112 589 09 63 00). Даже при совпадении меток возможен сдвиг фаз из-за износа шестерен. На двигателях с системой изменения фаз (VANOS) открутите электромагнитные клапаны и осмотрите их фильтры на предмет загрязнения.

Замените сальники коленвала и распредвалов, если на них обнаружены следы масла или трещины. На моделях с цепью второго контура (например, M278) проверьте состояние промежуточной шестерни – её износ часто остается незамеченным, но приводит к рассинхронизации работы масляного насоса и балансирных валов.

Как подготовить новую цепь и соединительные звенья к установке

Перед установкой новой цепи ГРМ на Mercedes проверьте её соответствие оригинальному артикулу. Для двигателей M272, M273 и OM642 используйте цепи с номерами A2720500100, A2730500100 или A6420500100 соответственно. Сравните длину новой цепи с демонтированной – допустимое отклонение не должно превышать 1–2 мм. Осмотрите каждое звено на предмет заусенцев, деформаций или следов коррозии: даже микроскопические дефекты могут привести к преждевременному износу.

Соединительные звенья (мастер-звенья) требуют особого внимания. На двигателях Mercedes они часто идут в комплекте с цепью, но если приобретаются отдельно, выбирайте только оригинальные детали с гравировкой «MB» или «Mercedes-Benz». Проверьте посадочные места под штифты – они должны быть чистыми, без остатков смазки или металлической стружки. Используйте лупу для контроля: зазоры между пластинами и штифтами не должны превышать 0,05 мм.

Промойте цепь и соединительные звенья в уайт-спирите или специализированном очистителе для металла, например, Liqui Moly Pro-Line Bremsenreiniger. Избегайте бензина или дизельного топлива – они оставляют маслянистую пленку, ухудшающую адгезию смазки. После промывки продуйте детали сжатым воздухом под давлением 6–8 бар, направляя струю вдоль звеньев, чтобы удалить остатки жидкости из внутренних полостей. Сушка на открытом воздухе недопустима: пыль и влага могут осесть на поверхности.

Смажьте цепь перед установкой моторным маслом, рекомендованным для вашего двигателя (например, MB 229.5 для M272). Нанесите смазку тонким слоем с помощью шприца или кисти, равномерно распределяя её по роликам и пластинам. Избегайте избытка масла – это приведет к его вытеканию при первом запуске и загрязнению системы. Соединительные звенья смазывайте отдельно, уделяя внимание штифтам и замковым механизмам. Для двигателей с турбонаддувом используйте термостойкую смазку, например, Klüber Isoflex Topas NB 52.

Проверьте совместимость новой цепи с натяжителем и успокоителями. На двигателях M272/M273 натяжитель имеет гидравлический привод, поэтому перед установкой цепи убедитесь, что он полностью разжат. Для этого нажмите на плунжер до упора и зафиксируйте его стопорным штифтом (обычно идет в комплекте с натяжителем). Успокоители цепи должны быть установлены на свои места до монтажа цепи – их смещение даже на 1–2 мм приведет к неправильному натяжению и шуму при работе.

Подготовьте инструмент для соединения звеньев. Для цепей Mercedes используйте специальные клещи с регулируемым усилием, например, Hazet 2570-1 или Knipex 98 62 125. Установите на клещах усилие 120–150 Н·м – превышение этого значения приведет к деформации штифтов. Перед соединением убедитесь, что замок мастер-звена ориентирован правильно: стрелка на пластине должна совпадать с направлением вращения цепи. После сборки проверьте подвижность звеньев – они должны свободно перемещаться без заеданий.

Как установить новую цепь ГРМ и зафиксировать её положение

Перед установкой новой цепи ГРМ на Mercedes убедитесь, что все компоненты привода – звездочки распредвалов, коленвала, натяжитель и успокоители – очищены от старого масла и продуктов износа. Используйте безворсовую ветошь и очиститель карбюратора для удаления абразивных частиц. Проверьте состояние звездочек: на зубьях не должно быть сколов или чрезмерного износа. Если обнаружены повреждения, замените детали – экономия здесь приведет к повторному ремонту.

Установите новую цепь, начиная с коленвала. Совместите метку на звездочке коленвала с меткой на блоке цилиндров (обычно это отверстие или выступ на корпусе). На двигателях M272/M273 метка коленвала совпадает с отверстием под фиксатор (например, Mercedes-Benz 3245 или аналог). Проденьте цепь через звездочку, затем через нижний успокоитель, соблюдая направление вращения – стрелки на цепи должны указывать в сторону движения.

Для фиксации распредвалов используйте специальные приспособления. На двигателях OM642 (дизель) потребуется инструмент Mercedes-Benz 628 589 00 33 00 для впускных и 628 589 00 34 00 для выпускных валов. На бензиновых M272/M273 – фиксаторы 3246 и 3247. Вставьте их в пазы на торцах распредвалов, предварительно выставив валы в положение ВМТ первого цилиндра. Если фиксаторы не входят свободно, проверните коленвал на 360° и повторите попытку.

После установки цепи на звездочки распредвалов проверьте совпадение меток:

• На M272/M273 метки на звездочках должны совпадать с рисками на крышке ГРМ (обычно красные или белые точки).
• На OM642 метки на звездочках впускных и выпускных валов совмещаются с отверстиями под фиксаторы на головке блока.
• На M111/M112 метки на звездочках распредвалов должны быть направлены друг к другу (внутренние метки).

Если метки не совпадают, снимите цепь и начните установку заново – ошибка приведет к нарушению фаз газораспределения.

Установите натяжитель цепи. На большинстве моделей Mercedes он гидравлический и требует предварительной прокачки. Для этого:

1. Вверните натяжитель в корпус без пружины и заполните его чистым моторным маслом через верхнее отверстие.
2. Нажмите на плунжер до упора, чтобы удалить воздух, затем отпустите – он должен выдвинуться под давлением масла.
3. Установите пружину и зафиксируйте натяжитель в сжатом состоянии с помощью стопорного штифта (например, проволоки диаметром 1,5–2 мм).

После установки на двигатель удалите штифт – натяжитель автоматически выберет слабину цепи.

Проверните коленвал вручную на два полных оборота (720°) и повторно проверьте совпадение меток. Если фиксаторы распредвалов не входят в пазы или метки смещены, цепь установлена неправильно. На двигателях с балансирными валами (например, M272) дополнительно проверьте метки на их звездочках – они должны совпадать с метками на блоке. Затяните болты звездочек распредвалов моментом, указанным в мануале (обычно 80–100 Н·м), используя динамометрический ключ. Не применяйте ударный гайковерт – это приведет к деформации валов.

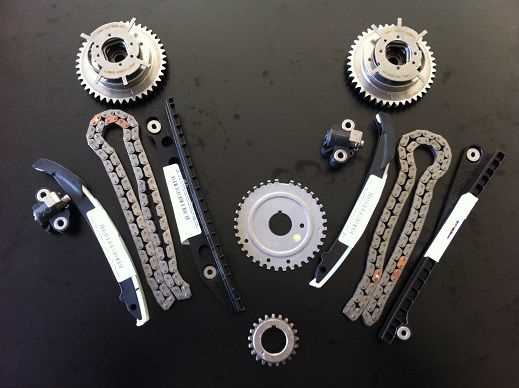

Как использовать клепальный инструмент для соединения звеньев

Закрепите цепь в тисках или специальном держателе, чтобы исключить смещение во время работы. Установите клепальный инструмент перпендикулярно заклепке, выровняв пуансон по центру стержня. Начинайте прессование плавно, контролируя усилие: для алюминиевых заклепок достаточно 6–8 тонн, для стальных – 10–12 тонн. Следите за деформацией стержня – он должен расшириться равномерно, образуя головку диаметром на 1,2–1,5 мм больше исходного отверстия. Перекос или неравномерное расплющивание приведёт к ослаблению соединения.

• После клепки проверьте подвижность звеньев: они должны свободно вращаться без заеданий, но не иметь люфта.
• Используйте калибр или штангенциркуль для контроля диаметра новой головки заклепки – отклонение более 0,2 мм от нормы требует повторной клепки.
• Обработайте место соединения антикоррозийным составом, если цепь эксплуатируется в условиях повышенной влажности.
• Не применяйте ударный инструмент (молоток, зубило) для доработки заклепки – это нарушает структуру металла и снижает прочность.

Как проверить натяжение цепи после клепки

После установки новой цепи ГРМ на Mercedes проверка натяжения – критический этап, исключающий преждевременный износ или обрыв. Для моделей с двигателями M272, M273 и OM642 используйте динамометрический ключ с моментом 10–12 Н·м для фиксации натяжителя в рабочем положении. Перед проверкой убедитесь, что коленвал и распредвалы выставлены по меткам: на шкиве коленвала – метка «0», на звездочках распредвалов – совпадение с ответными рисками на крышке ГРМ. Натяжение проверяется визуально и тактильно: цепь между звездочками должна иметь прогиб не более 5–7 мм при нажатии с усилием 10 кгс.

Для точной диагностики используйте специализированный инструмент – индикатор натяжения цепи (например, Mercedes-Benz 601 589 00 21 00). Процедура:

1. Установите индикатор на цепь между звездочками распредвалов.
2. Подайте давление на цепь с усилием 50 Н (≈5 кгс) и зафиксируйте показания.
3. Сравните результат с заводскими допусками: для M272 – 18–22 мм, для OM642 – 15–19 мм.

Превышение значений указывает на недостаточное натяжение или износ натяжителя. В этом случае требуется повторная регулировка или замена компонентов.

Если инструмента нет, используйте метод «проверки на слух». Запустите двигатель на холостых оборотах и прослушайте работу цепи через стетоскоп или длинную отвертку, приложив ее к крышке ГРМ. Характерный металлический звон или дребезжание – признак слабого натяжения. На холодном двигателе допустим легкий шум в первые 2–3 секунды, но на прогретом моторе цепь должна работать бесшумно. При обнаружении посторонних звуков немедленно заглушите двигатель и повторите процедуру натяжки, строго следуя регламенту для вашей модели.
