Замена фары на Пежо 307 – задача, с которой сталкиваются владельцы при повреждении корпуса, выходе из строя лампы или необходимости модернизации оптики. Модель оснащена двумя типами фар: галогенными (базовая комплектация) и ксеноновыми (в топовых версиях). Процесс снятия отличается в зависимости от года выпуска: до 2005 года крепления проще, после – усложнены дополнительными элементами кузова. В среднем на демонтаж уходит 20–40 минут при наличии инструментов: торцевой ключ на 10 мм, отвёртка с плоским шлицем и трещотка с удлинителем.
Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания. На Пежо 307 фара фиксируется тремя болтами: два сверху (доступны через моторный отсек) и один снизу (скрыт за бампером). В ксеноновых версиях дополнительно потребуется отсоединить блок розжига, расположенный за фарой. Обратите внимание: на моделях с 2007 года производитель изменил конструкцию креплений – нижний болт стал труднодоступным из-за усиленного бампера.
При снятии фары важно не повредить резиновые уплотнители и электрические разъёмы. Лампы ближнего/дальнего света (H7 для галогена, D2S для ксенона) извлекаются вращением против часовой стрелки после отсоединения колодки питания. Если цель – замена стекла, используйте строительный фен для размягчения герметика, но избегайте перегрева пластика. Сборка выполняется в обратном порядке, при этом проверьте герметичность соединений – попадание влаги внутрь фары приведёт к запотеванию.
Для упрощения процесса снимите передний бампер (4 болта под капотом, 2 снизу и 6 пластиковых клипс по периметру). Это даст прямой доступ к нижнему креплению фары и позволит избежать повреждения лакокрасочного покрытия при работе в ограниченном пространстве. Если фара не снимается после откручивания болтов, проверьте наличие скрытых защёлок – на Пежо 307 они расположены с внутренней стороны корпуса.
Какие инструменты и материалы понадобятся для демонтажа фары
Для снятия фары на Пежо 307 потребуется минимальный набор инструментов, но их выбор зависит от года выпуска и модификации автомобиля. Базовый комплект включает торцевую головку на 8 мм или 10 мм – именно эти размеры используются для крепления фары к кузову. Обязательно понадобится трещотка с удлинителем, так как доступ к болтам ограничен, особенно на моделях с 2005 года и новее. Для отсоединения электрического разъема пригодится плоская отвертка с тонким жалом или специальный пластиковый клин для безопасного разъединения фиксаторов.
Дополнительно стоит подготовить:
- Набор Torx T20 или T25 – некоторые крепежные элементы, особенно на внутренней стороне фары, могут быть выполнены под эти биты;
- Магнитный держатель или телескопический магнит – поможет извлечь упавший болт из труднодоступных мест;
- Перчатки из нитрила – предотвратят повреждение пластиковых деталей фары и защитят руки от грязи и острых кромок;
- Фонарик с узким лучом – освещение подкапотного пространства критически важно для работы с нижними креплениями.
Если планируется замена фары или ее компонентов, потребуются расходные материалы. Герметик для фар (например, ABRO WS-904 или аналог) необходим при установке новой оптики, чтобы предотвратить попадание влаги. Для очистки посадочного места подойдет безворсовая салфетка и спиртовая жидкость (изопропиловый спирт не менее 70%). При повреждении резиновых уплотнителей фары их стоит заменить – артикулы оригинальных деталей для Пежо 307: 6975.10 (левая фара) и 6975.11 (правая фара).
В редких случаях, когда фара «прикипела» к кузову из-за коррозии или длительной эксплуатации, может потребоваться проникающая смазка (WD-40, LIQUI MOLY LM-40). Наносить ее следует за 10–15 минут до начала работ, чтобы состав успел подействовать. Избегайте чрезмерного усилия при откручивании – пластиковые крепления фары хрупкие и могут сломаться. Если болт не поддается, попробуйте нагреть его феном (не более 60°C), чтобы расширить металл.
Для проверки работоспособности новой или отремонтированной фары после установки пригодится мультиметр. С его помощью можно прозвонить контакты разъема на предмет обрыва цепи или короткого замыкания. Также полезно иметь под рукой схему электропроводки Пежо 307 (раздел «Освещение») – это ускорит диагностику в случае проблем с подключением. Не забудьте перед началом работ отключить клемму аккумулятора, чтобы избежать короткого замыкания при случайном касании проводов.
Как правильно отсоединить аккумулятор перед началом работ
На Пежо 307 аккумулятор расположен в моторном отсеке с правой стороны (по ходу движения). Перед началом работ убедитесь, что зажигание выключено, а ключ извлечен из замка. Отсоединение аккумулятора без соблюдения последовательности может привести к короткому замыканию или сбросу настроек бортового компьютера, включая радио и часы.
Для отключения потребуется ключ на 10 мм или торцевая головка. Начните с минусовой клеммы – она обозначена знаком «–» и обычно имеет черный цвет. Ослабьте гайку крепления, повернув ключ против часовой стрелки на 2–3 оборота, затем снимите клемму, отведя ее в сторону. Никогда не допускайте касания металлических инструментов одновременно к клемме и кузову автомобиля.
- Используйте изолированные инструменты, если работаете в условиях повышенной влажности.
- Не кладите снятые клеммы на металлические поверхности – подложите под них тряпку или резиновый коврик.
- Если клемма прикипела, не применяйте силу: обработайте соединение WD-40 и подождите 5–10 минут.
После отсоединения минусовой клеммы переходите к плюсовой («+», красный цвет). Ослабьте гайку аналогичным способом, но при снятии избегайте контакта клеммы с кузовом или другими металлическими деталями. Если аккумулятор крепится прижимной планкой, открутите ее болты ключом на 13 мм и аккуратно извлеките батарею, приподнимая ее за ручку или корпус.
Пошаговая инструкция по снятию переднего бампера для доступа к фаре
Открутите 6 винтов Torx T20, крепящих бампер к кузову: два под решеткой радиатора, два в арках колес и два снизу у порогов. Снимите пластиковые пистоны по периметру бампера (10 штук), поддев их отверткой с плоским жалом. Аккуратно потяните бампер на себя, начиная с углов, чтобы высвободить защелки в центральной части. При необходимости отсоедините датчик температуры воздуха, расположенный в левой части бампера, открутив его крепление ключом на 10 мм. Уложите снятый бампер на мягкую поверхность, чтобы избежать повреждения лакокрасочного покрытия.

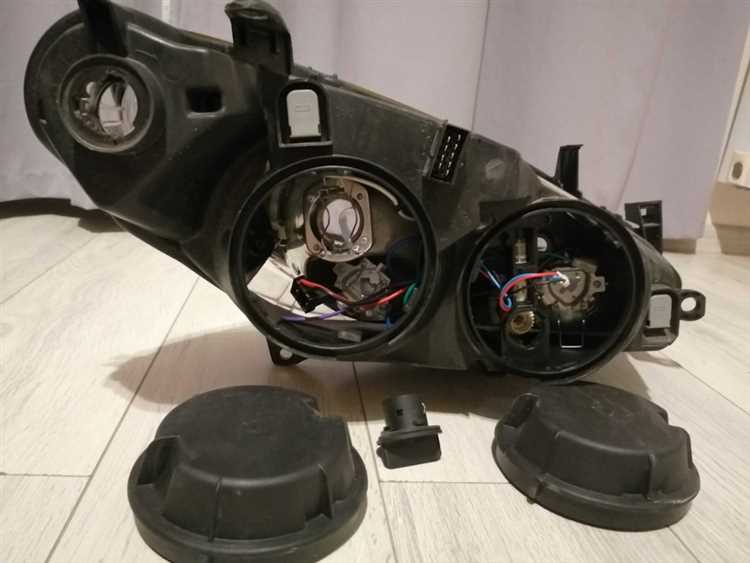

Как отключить электрические разъемы и снять крепления фары
На Пежо 307 фара фиксируется двумя типами разъемов: основным 6-контактным (для ламп ближнего/дальнего света и габаритов) и дополнительным 2-контактным (для корректора). Чтобы отсоединить их, сожмите фиксаторы с боков разъема большим и указательным пальцами – они сдвинутся на 2–3 мм, после чего разъем легко выйдет из гнезда. Если фиксатор не поддается, не тяните за провода: подденьте его тонкой отверткой с плоским жалом, но не более чем на 1 мм, чтобы не повредить пластиковые защелки. Перед отключением убедитесь, что зажигание выключено – на некоторых модификациях при включенном свете разъемы блокируются.
Крепление фары держится на трех точках: два болта Torx T20 (верхний и нижний) и одна пластиковая защелка в нижней части корпуса. Верхний болт расположен за решеткой радиатора – для доступа к нему потребуется снять пластиковую накладку (крепится на клипсах, которые отщелкиваются плоской отверткой). Нижний болт скрыт под бампером: открутите его через арку колеса, предварительно повернув руль в противоположную сторону. Пластиковую защелку отсоедините, потянув фару на себя с усилием 5–7 кг – она выйдет из паза без инструментов.
После отключения разъемов и откручивания болтов фара останется держаться только на направляющих штифтах. Чтобы снять ее, возьмитесь за корпус обеими руками и покачайте из стороны в сторону, одновременно тяня на себя. Если фара не поддается, проверьте, не осталось ли незамеченных креплений – на некоторых версиях Пежо 307 с ксеноном или светодиодами может быть дополнительный винт под заглушкой в верхней части корпуса. Избегайте резких движений: пластиковые направляющие легко ломаются, а их замена потребует демонтажа бампера.
Особенности замены ламп или всей фары на Пежо 307
На Пежо 307 замена ламп или фары требует учета конструктивных особенностей модели. В зависимости от года выпуска (2001–2008) и типа кузова (хэтчбек, седан, универсал) доступ к оптике может отличаться. Например, на хэтчбеках часто мешает бачок омывателя, который приходится временно снимать или отводить в сторону.
Лампы ближнего света (H7, 55 Вт) и дальнего (H1, 55 Вт) устанавливаются через заднюю крышку фары, но для доступа к ним нужно демонтировать аккумулятор или его клеммы. На моделях с ксеноном (D2S) замена ламп сложнее: требуется отсоединять блок розжига, расположенный рядом с фарой, и соблюдать осторожность из-за высокого напряжения.
При замене всей фары на Пежо 307 важно учитывать артикулы деталей. Для левой фары (со стороны водителя) используется номер 6601.L1, для правой – 6601.R1. На вторичном рынке встречаются аналоги с кодами DEPO или TYC, но их установка может потребовать подгонки креплений или регулировки светового пучка.
Крепление фары фиксируется тремя болтами: два сверху (под капотом) и один снизу (в арке колеса). Для доступа к нижнему болту часто требуется снять подкрылок или повернуть колесо в сторону. Болты имеют головку Torx T20 или T25, поэтому без соответствующего ключа демонтаж невозможен.
После установки новой фары обязательна регулировка света. На Пежо 307 это делается с помощью двух винтов: горизонтального (под капотом) и вертикального (на корпусе фары). Регулировку проводят на расстоянии 5 метров от стены, ориентируясь на метки, соответствующие высоте центра фар (обычно 60–70 см от земли).
При замене ламп габаритов (W5W) или указателей поворота (PY21W) на Пежо 307 с рестайлинговой оптикой (2005–2008) нужно снимать фару целиком, так как доступ к патронам блокируется корпусом. На дорестайлинговых моделях лампы габаритов меняются через отдельный лючок в подкрылке.
Если после замены фары не работает одна из функций (например, ближний свет), проверьте разъемы питания. На Пежо 307 часто окисляются контакты в колодке, особенно если машина эксплуатировалась в условиях повышенной влажности. Очистку проводят спиртом или специальным спреем для контактов, избегая механического воздействия на клеммы.
При установке неоригинальных фар обратите внимание на совместимость с бортовым компьютером. Некоторые аналоги могут вызывать ошибки в системе контроля ламп (например, «Неисправность фары»), которые устраняются перепрошивкой или установкой обманок сопротивления. Для ксеноновых фар обязательна проверка работы автокорректора угла наклона.
Проверка работоспособности фары после установки
Подключите аккумулятор и включите зажигание. Проверьте ближний и дальний свет, а также габаритные огни, поочередно активируя их через подрулевой переключатель. Убедитесь, что лампы горят равномерно, без мерцания или потемнений. Если фара не включается, отсоедините разъем и проверьте контакты на наличие окисления или повреждений – на Пежо 307 часто встречаются проблемы с коррозией в соединениях.
Направьте свет фар на стену или ровную поверхность на расстоянии 3–5 метров. Ближний свет должен формировать четкую светотеневую границу (СТГ) без размытых пятен или асимметрии. Если граница смещена, ослабьте крепление фары и отрегулируйте ее положение с помощью регулировочных винтов: верхний винт отвечает за вертикальное смещение, боковой – за горизонтальное. На Пежо 307 допустимое отклонение СТГ – не более 1% от высоты установки фары.
Проверьте работу корректора фар, если он предусмотрен в комплектации. Переключайте режимы корректора (от 0 до 3) и наблюдайте за изменением угла наклона светового пучка. При неисправности корректора фара может оставаться в одном положении или подергиваться – в этом случае требуется диагностика электропривода или датчика уровня кузова. На моделях с ксеноном дополнительно убедитесь в отсутствии ошибок на приборной панели (код неисправности U1900).
Запустите двигатель и проверьте работу фар на холостых оборотах и при повышении до 2000 об/мин. Напряжение в бортовой сети Пежо 307 должно составлять 13,8–14,4 В – при отклонениях возможны проблемы с генератором или проводкой. Если лампы горят тускло или мигают, измерьте напряжение на разъеме фары мультиметром: на контакте ближнего света должно быть не менее 12,5 В при включенном зажигании.
Типичные ошибки при замене фары и как их избежать
Первая и самая распространённая ошибка – игнорирование отключения аккумулятора перед началом работ. На Пежо 307 фара подключена к бортовой сети, и случайное замыкание контактов при снятии разъёма может вывести из строя блок управления освещением или предохранители. Достаточно отсоединить минусовую клемму на 5–10 минут, чтобы избежать риска. Особенно это критично для моделей с ксеноном, где напряжение достигает 25 кВ.
Многие пытаются снять фару, не демонтировав бампер или его нижние крепления. На 307 передний бампер фиксируется на 6 клипсах и 4 винтах под решёткой радиатора, а также двумя болтами под подкрылками. Если их не снять, пластик бампера деформируется, а защёлки фары ломаются при попытке вытянуть её «на силу». Инструкция требует снимать бампер полностью – это занимает 15 минут, но экономит часы на ремонте треснувшего крепежа.
Неправильное обращение с регулировочными винтами приводит к нарушению светотеневой границы. На Пежо 307 фара регулируется двумя винтами: горизонтальным (под заглушкой) и вертикальным (рядом с лампой). Если их крутить без меток или не запомнить исходное положение, после установки новой фары потребуется повторная настройка на стенде. Рекомендуется сфотографировать положение винтов до демонтажа или нанести метки маркером.
Замена фары без проверки герметичности – ещё одна частая ошибка. На 307 корпус фары неразборный, и даже микротрещины в уплотнителе приводят к запотеванию изнутри. После установки новой фары нужно проверить её на герметичность: нанести мыльный раствор на стыки и подать воздух под давлением (например, через компрессор с насадкой). Пузырьки укажут на утечку. Если дефект обнаружен, корпус придётся менять целиком – ремонт герметиком даёт временный эффект.
Использование неоригинальных ламп или неправильный выбор цоколя приводит к перегреву и выходу фары из строя. На Пежо 307 в ближнем свете применяются лампы H7 (55 Вт), в дальнем – H1 (55 Вт), а в габаритах – W5W. Установка ламп повышенной мощности (например, 100 Вт) вызывает оплавление отражателя и проводки. Также важно не касаться колбы галогенной лампы руками – жировые следы приводят к локальному перегреву и разрушению стекла.
Пренебрежение проверкой электрических контактов после установки фары может вызвать нестабильную работу освещения. На разъёме фары Пежо 307 три контакта: «+» (красный), «-» (чёрный) и сигнальный (жёлтый) для системы автоматического включения. Окисление или неплотное соединение приводит к мерцанию или отказу фары. После подключения нужно зачистить контакты наждачной бумагой (зернистость 800) и обработать их контактной смазкой (например, Liqui Moly 3140).
Последняя ошибка – некорректная установка фары в посадочное место. Корпус должен входить без перекосов, иначе защёлки не сработают, а зазоры между фарой и бампером будут неравномерными. На Пежо 307 фара фиксируется тремя точками: двумя направляющими внизу и защёлкой сверху. Если она не встаёт на место, нужно проверить, не мешает ли проводка или остатки старого герметика. При правильной установке фара «щёлкает» при нажатии, а зазоры по периметру не превышают 1 мм.
