Снятие панели приборов на Форд Фьюжн – задача, требующая точности и последовательности. Модель оснащена компактным блоком приборов, закреплённым на пластиковом каркасе центральной консоли. Работы начинаются с демонтажа облицовочных элементов, которые фиксируются защёлками и винтами под крестовую отвёртку (размер PH2). Перед началом отключите клемму аккумулятора, чтобы избежать короткого замыкания при работе с электропроводкой.
Основные сложности возникают при отсоединении разъёмов. На Форд Фьюжн 2002–2012 годов выпуска панель приборов подключается через два основных штекера: 24-контактный (для датчиков и индикаторов) и 12-контактный (для подсветки и CAN-шины). Разъёмы имеют фиксаторы, которые необходимо отжать тонкой отвёрткой или пластиковым клипсосъёмником. Не тяните за провода – это может повредить контакты.
Для доступа к креплениям панели потребуется снять верхнюю накладку рулевой колонки (2 винта под заглушками) и декоративную рамку вокруг приборов (4 защёлки по периметру). На моделях с 2008 года может быть установлен дополнительный датчик дождя, который крепится к задней части панели – его разъём также нужно отсоединить. После демонтажа проверьте состояние уплотнительных резинок и контактов, чтобы исключить попадание пыли или влаги при обратной сборке.
При установке панели обратно соблюдайте порядок подключения разъёмов: сначала основной 24-контактный, затем 12-контактный. Убедитесь, что все защёлки зафиксированы, а винты затянуты с моментом 2–3 Н·м. Перед окончательной сборкой подключите аккумулятор и проверьте работоспособность всех индикаторов и подсветки. Если после установки загорается ошибка на приборной панели, сбросьте её с помощью диагностического сканера или отключив аккумулятор на 10 минут.

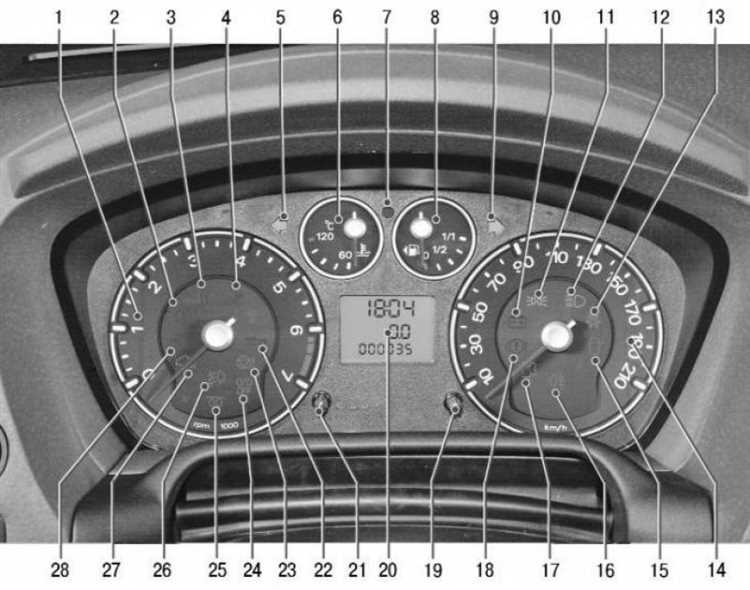

Какие инструменты понадобятся для демонтажа панели приборов
Для снятия панели приборов на Форд Фьюжн потребуется набор торцевых головок с трещоткой. Основные размеры – 7, 8 и 10 мм, так как именно эти болты чаще всего фиксируют облицовку и саму панель. Убедитесь, что в комплекте есть удлинитель на 10–15 см: некоторые крепления расположены в труднодоступных местах за рулевой колонкой или под воздуховодами.
Плоская отвёртка с тонким жалом (3–5 мм) необходима для поддевания пластиковых клипс и защёлок. Избегайте использования широких отвёрток – они могут повредить хрупкие элементы облицовки. Для работы с электрическими разъёмами пригодится отвёртка с изолированной рукояткой, чтобы исключить случайное короткое замыкание.
Пластиковые монтажные лопатки или специальные съёмники для автомобильных панелей помогут аккуратно отделить декоративные накладки без царапин. Металлические инструменты здесь не подойдут: они оставляют следы на пластике. Если съёмников нет, можно использовать обычную пластиковую карту, но действовать придётся осторожнее.
Мультиметр понадобится для проверки целостности проводки после отсоединения разъёмов. Особое внимание уделите контактам подсветки и датчиков: окисление или обрыв могут привести к некорректной работе приборов после сборки. Заранее подготовьте схему подключения панели для вашей модели – она есть в руководстве по ремонту или на форумах владельцев.
Магнитная телескопическая рукоятка пригодится для извлечения упавших болтов или гаек из труднодоступных мест. Без неё мелкие детали легко теряются в полостях за панелью. Альтернатива – намагниченная отвёртка, но её эффективность ниже.
Фонарик с регулируемой яркостью или налобный светодиодный фонарь обеспечит хорошую видимость в узких пространствах. Работать придётся под рулевой колонкой и за центральной консолью, где естественного освещения недостаточно. Избегайте фонариков с широким лучом – они создают блики на пластике.
Наконец, подготовьте небольшую коробку или лоток для хранения снятых болтов, гаек и клипс. Разложите их по группам, чтобы не перепутать при сборке. Для фиксации мелких деталей используйте магнитную доску или кусок поролона – так они не потеряются и не будут мешать во время работы.
Как правильно отсоединить клемму аккумулятора перед работой
Перед началом демонтажа панели приборов на Форд Фьюжн отключение аккумулятора – обязательная мера безопасности. Это предотвращает короткое замыкание, сброс настроек бортового компьютера и случайное срабатывание подушек безопасности. На моделях 2002–2012 годов аккумулятор расположен в моторном отсеке справа (по ходу движения), закреплён пластиковым фиксатором. Для доступа к клеммам потребуется ключ на 10 мм или торцевая головка с удлинителем.
- Отключите зажигание и выньте ключ из замка.
- Убедитесь, что все электроприборы (фары, магнитола, климат-контроль) выключены.
- Ослабьте гайку на минусовой клемме на 2–3 оборота, затем снимите провод.
- Закрепите снятый провод так, чтобы он не касался металлических частей кузова.
- Повторите процедуру для плюсовой клеммы, изолировав её ветошью или пластиковым колпачком.
После отсоединения клемм подождите 10–15 минут перед началом работ с панелью приборов. Это время необходимо для разряда конденсаторов в системе подушек безопасности (SRS). На Форд Фьюжн 2008 года и новее бортовой компьютер может сохранить ошибки после отключения питания – для их сброса используйте диагностический сканер ELM327 с программой FORScan. Не подключайте аккумулятор до полной сборки панели, чтобы избежать случайных замыканий при неосторожном касании проводов.
Снятие декоративных накладок и облицовки вокруг панели
Начните с демонтажа верхней накладки лобового стекла: подденьте её пластиковым монтажным шпателем в зоне стыка с панелью приборов, аккуратно отщёлкивая фиксаторы по периметру. На Форд Фьюжн 2002–2012 гг. используются 6 пластиковых защёлок (3 слева, 3 справа) и одна металлическая клипса у основания зеркала заднего вида – её снимайте последней, предварительно отсоединив разъём датчика дождя, если он установлен. Избегайте резких движений: защёлки выполнены из хрупкого пластика и ломаются при чрезмерном усилии.
Для снятия боковых накладок центральной консоли выполните следующие действия:
- Открутите два винта Torx T20 под заглушками в нижней части накладки (расположены симметрично у воздуховодов).
- Сдвиньте накладку на себя, освобождая защёлки в верхней части – их 4 штуки (по 2 с каждой стороны).
- Отсоедините разъёмы подсветки прикуривателя и кнопок обогрева сидений (если предусмотрены), потянув фиксаторы вверх.
- Повторите процедуру для противоположной стороны.
При обратной установке сначала заведите верхние защёлки, затем прижмите нижнюю часть до характерного щелчка. Не прилагайте силу к пластику в зоне крепления магнитолы – здесь часто возникают трещины.

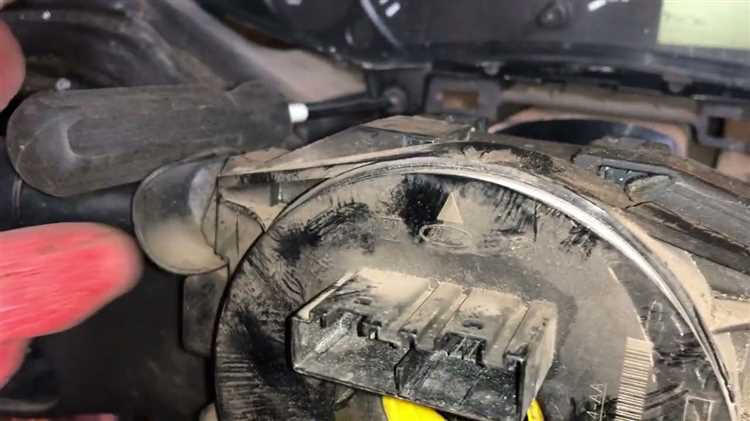

Отключение электрических разъемов и проводки от приборной панели
Особое внимание уделите разъему спидометра (обычно зеленого цвета с 4 или 8 контактами). Он часто заклинивает из-за окисления – если фиксатор не поддается, обработайте его WD-40 и подождите 2–3 минуты. Для разъемов с защелками типа «ласточкин хвост» (например, на датчике температуры) используйте тонкую отвертку, чтобы аккуратно отжать фиксатор, не сломав пластиковые выступы. Проверьте состояние проводов на предмет перетирания – на моделях до 2008 года часто страдает изоляция у разъема подушки безопасности.
После отключения всех разъемов временно закрепите провода изолентой или пластиковыми стяжками, чтобы они не мешали при снятии панели. Не допускайте свисания проводов – это может привести к обрыву контактов при обратной установке. Если приборная панель не снимается, проверьте, не остался ли подключенным хотя бы один разъем: на Форд Фьюжн часто забывают про 2-контактный датчик наружной температуры, спрятанный за левым воздуховодом.
Демонтаж крепежных винтов и фиксаторов панели приборов
Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания. На Форд Фьюжн панель приборов удерживается комбинацией винтов и пластиковых фиксаторов. Основные крепежные элементы расположены в трех зонах: под рулевой колонкой, за декоративными накладками и в верхней части панели. Для доступа к нижним винтам потребуется снять нижнюю крышку рулевой колонки, закрепленную двумя винтами Torx T20.
После демонтажа нижней крышки вы увидите два винта под крестовую отвертку (PH2) – они фиксируют панель приборов снизу. Открутите их, но не вынимайте полностью: винты останутся в резьбе, чтобы не потерять. Далее переходите к верхней части панели. Здесь расположены два пластиковых фиксатора по бокам – их нужно аккуратно отжать плоской отверткой, вставив инструмент в щель между панелью и торпедо. Не прилагайте чрезмерных усилий: фиксаторы хрупкие и могут сломаться.
- Винты под рулевой колонкой: 2 шт. (PH2).
- Винты в нижней части панели: 2 шт. (Torx T20).
- Пластиковые фиксаторы: 2 шт. (по бокам панели).
- Дополнительные защелки: 4 шт. (по периметру, скрыты под декоративными накладками).
Следующий этап – снятие декоративной накладки вокруг панели приборов. Она крепится на четырех скрытых защелках: две в верхней части и две по бокам. Чтобы освободить защелки, потяните накладку на себя, начиная с верхнего края. Если она не поддается, проверьте, не осталось ли незамеченных винтов или фиксаторов. После снятия накладки откроется доступ к двум верхним винтам крепления панели (Torx T20) – открутите их.
Последний шаг – освобождение панели от электрических разъемов. Аккуратно отсоедините штекеры, нажав на фиксаторы пальцами или плоской отверткой. На Форд Фьюжн используются три основных разъема: для подсветки, датчиков и CAN-шины. Запомните их расположение или сфотографируйте перед отключением. Теперь панель можно полностью снять, потянув ее на себя и слегка покачивая из стороны в сторону, чтобы высвободить оставшиеся защелки.

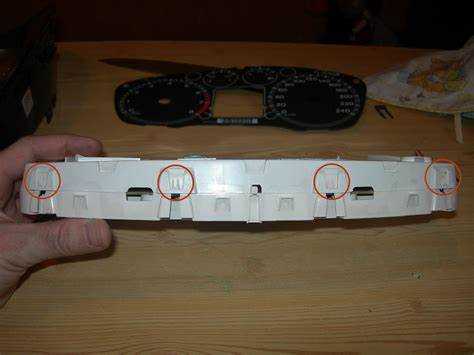

Особенности извлечения панели без повреждения защелок
На Форд Фьюжн защелки панели приборов расположены в четырех ключевых точках: две по бокам у воздуховодов и две снизу, ближе к рулевой колонке. Каждая из них имеет пластиковый фиксатор с пружинным механизмом, который срабатывает при усилии около 5–7 кг. Превышение этого значения приводит к поломке крепления, поэтому важно контролировать силу нажатия.
Перед началом демонтажа отсоедините клемму аккумулятора и снимите кожух рулевой колонки – это откроет доступ к нижним защелкам. Используйте пластиковую лопатку шириной не более 15 мм, чтобы поддеть панель в местах стыков. Инструмент должен входить под углом 30–45 градусов, иначе риск срыва защелок увеличивается втрое.
Верхние крепления у воздуховодов требуют одновременного нажатия на обе стороны панели. Если тянуть только за один край, фиксаторы деформируются. Рекомендуется использовать две лопатки: одну для удержания, вторую – для постепенного высвобождения. Работайте синхронно, смещая панель на 2–3 мм за подход.
Нижние защелки часто блокируются кабелем спидометра или проводкой подсветки. Перед извлечением проверьте их положение – если провод натянут, отсоедините разъемы заранее. Для этого потребуется отвертка с плоским жалом 3 мм, чтобы аккуратно отжать фиксаторы разъемов без повреждения контактов.
После высвобождения всех защелок панель удерживается только на направляющих штифтах. Не тяните ее резко – сначала убедитесь, что все провода и тросики отсоединены. Если панель не поддается, осмотрите скрытые крепления: на Форд Фьюжн 2005–2008 годов выпуска встречаются дополнительные винты под заглушками в нижней части.
Сборка проводится в обратном порядке, но с проверкой защелок на целостность. Перед установкой надавите на каждую из них пальцем – исправный фиксатор должен издавать характерный щелчок. Если звука нет, замените крепление, иначе панель будет дребезжать на неровностях.
Проверка состояния элементов после снятия панели
Первым делом осмотрите разъемы проводки на тыльной стороне панели приборов. На Форд Фьюжн чаще всего окисляются контакты питания подсветки (пины 12 и 14 на 16-контактном разъеме) и сигнальных цепей (пины 5, 6, 7). Используйте мультиметр в режиме прозвонки: сопротивление между массой и любым из этих пинов не должно превышать 0,5 Ом. Если показания выше – зачистите контакты ластиком или специальным спреем для электрики, избегая абразивных материалов.
Проверьте целостность печатной платы комбинации приборов. На моделях 2005–2008 годов часто встречаются микротрещины в области крепления стрелочных механизмов тахометра и спидометра. Подсветите плату светодиодным фонариком под углом 45° – трещины проявятся как тонкие темные линии. При обнаружении дефекта пропаяйте проблемные участки паяльником мощностью не более 30 Вт, используя флюс для электроники.
Оцените состояние механических элементов: шестерни привода одометра и тросики спидометра (если установлены). На Фьюжн с механическим приводом спидометра износ тросика проявляется рывками стрелки или ее заклиниванием. Покрутите шестерню одометра вручную – она должна вращаться плавно, без люфта. При заедании разберите механизм, промойте детали в уайт-спирите и смажьте силиконовой смазкой для пластика.
Прозвоните датчики уровня топлива и температуры охлаждающей жидкости. Сопротивление датчика топлива должно меняться от 10 Ом (полный бак) до 180 Ом (пустой) при плавном перемещении поплавка. Датчик температуры на холодном двигателе показывает 2,5–3 кОм, на прогретом – 200–300 Ом. Отклонения более 15% от этих значений указывают на неисправность датчика или проводки к нему.
Проверьте подсветку приборов. Нажмите кнопку включения габаритов и визуально оцените яркость всех ламп. На Фьюжн 2002–2005 годов часто перегорают лампы подсветки одометра (цоколь T5, 1,2 Вт). Замените их на светодиодные аналоги с рабочим напряжением 12 В, предварительно убедившись в отсутствии полярности на патронах. Если подсветка не работает вовсе, проверьте предохранитель F27 (10 А) в монтажном блоке салона.
Осмотрите корпус панели на предмет трещин и деформаций. На моделях с климат-контролем особое внимание уделите креплению заслонок регулировки воздуха – они часто ломаются при неаккуратном снятии панели. При обнаружении трещин в пластике восстановите их эпоксидным клеем для пластмасс, предварительно обезжирив поверхность. Избегайте использования суперклея – он делает пластик хрупким.
Перед обратной установкой проверьте работоспособность всех функций панели на столе. Подключите разъемы, включите зажигание и убедитесь, что все индикаторы загораются, стрелки приборов плавно отрабатывают тестовый цикл, а дисплей одометра отображает корректные данные. Если спидометр не реагирует на вращение приводного вала (при механическом приводе), замените датчик скорости в коробке передач – на Фьюжн он расположен с левой стороны, имеет шестигранную головку на 22 мм.
Сборка и установка панели приборов обратно в автомобиль
Перед установкой проверьте целостность всех крепёжных элементов панели приборов. Особое внимание уделите пластиковым защёлкам и винтам: на Форд Фьюжн 2005–2012 годов часто ломаются фиксаторы по периметру панели. Замените повреждённые детали на новые – артикулы оригинальных креплений: 1353774 (верхний левый фиксатор) и 1353775 (правый). Если защёлки отсутствуют, панель будет вибрировать на неровностях, что приведёт к посторонним звукам.
Убедитесь, что все разъёмы подключены к соответствующим гнёздам. Начните с основного жгута проводов – чёрный 24-контактный разъём (C146) должен чётко защёлкнуться в гнезде панели. Проверьте контакты на отсутствие окисления: при необходимости зачистите их ластиком или специальным спреем для электрических соединений. Подключите датчик уровня топлива (C147) и разъём спидометра (C148) – неправильное соединение вызовет ошибки на дисплее.
Аккуратно вставьте панель в посадочное место, начиная с верхней кромки. Наклоните её под углом 30 градусов и направьте в пазы торпедо. При этом следите, чтобы не пережать провода подсветки и тахометра – на Форд Фьюжн они проходят вдоль левой стенки панели. Если панель не встаёт на место, не прилагайте усилий: проверьте, не мешают ли выступающие части обшивки или забытые инструменты.
Закрепите панель винтами в строгой последовательности. Начните с центрального винта под заглушкой (M6x20, артикул 1353776), затем зафиксируйте боковые крепления. Момент затяжки не должен превышать 3 Н·м – перетяжка приведёт к деформации пластика. Используйте динамометрическую отвёртку или ключ с регулируемым моментом.
Подключите отрицательную клемму аккумулятора и включите зажигание. Проверьте работу всех индикаторов: лампы давления масла, ABS, подушек безопасности должны загореться на 3–5 секунд, затем погаснуть. Если горит «Check Engine», отключите клемму на 10 минут – ошибка может быть вызвана временным разрывом цепи при сборке.
Установите на место декоративные накладки. Нижняя панель крепится на двух винтах (M5x16) и четырёх защёлках. Верхняя накладка фиксируется клипсами – вставляйте её с усилием, пока не услышите характерный щелчок. Если накладка не садится плотно, проверьте, не загнуты ли фиксаторы на торпедо.
Проверьте регулировку яркости подсветки. Включите габаритные огни и вращайте регулятор на левой стороне панели – яркость должна плавно меняться без мерцаний. Если подсветка не работает, проверьте предохранитель F37 (10 А) в блоке под рулём и целостность проводки к потенциометру.
Запустите двигатель и протестируйте работу всех приборов на холостом ходу. Обратите внимание на показания тахометра и спидометра – они должны соответствовать реальным оборотам и скорости. Если стрелки «зависают» или дёргаются, отключите панель и проверьте контакты в разъёме C148. После успешной проверки установите рулевое колесо и отрегулируйте положение сиденья для комфортного обзора приборов.
