Заднее колесо – ключевой узел велосипеда, отвечающий за передачу усилия от педалей, торможение и амортизацию. Его сборка требует точности: ошибки в установке спиц, натяжении или регулировке втулки приводят к биению обода, преждевременному износу подшипников или даже разрушению фланцев. В этой статье разберём процесс на примере стандартного колеса с 32 или 36 спицами, ободом под ободной тормоз и втулкой на промышленных подшипниках (например, Shimano Deore или аналоги).
Для работы понадобятся: спицевой ключ (0,1–0,2 мм тоньше ниппелей), динамометрический ключ (для контроля натяжения, оптимально 8–12 Н·м), отвёртка с плоским шлицем (для правки обода), смазка для подшипников (литиевая или консистентная, например, Mobilgrease 28) и штангенциркуль. Если обод новый, проверьте его геометрию: радиальное биение не должно превышать 0,5 мм, осевое – 0,3 мм. При сборке на алюминиевом ободе используйте спицы из нержавеющей стали (например, DT Swiss Champion) – они устойчивы к коррозии и выдерживают нагрузку до 120 кг на колесо.
Начинайте с установки спиц во фланцы втулки. Первый ряд (ведущие спицы) крепится к фланцу со стороны кассеты: каждая спица вставляется в отверстие фланца снаружи внутрь, затем пропускается через обод в третье отверстие от вентильного (счёт ведётся против часовой стрелки). Второй ряд (ведомые спицы) крепится с противоположной стороны: спицы вставляются изнутри наружу и заводятся в обод через одно отверстие от ведущих. Убедитесь, что спицы не перекрещиваются на фланце – это снижает прочность колеса на 15–20%.
Натяжение спиц регулируйте равномерно, поочерёдно подтягивая ниппели на ¼ оборота за проход. Начните с ведущих спиц, затем переходите к ведомым. Контролируйте натяжение тензометром или по звуку: при постукивании спицы должны издавать одинаковый звонкий тон (частота около 440 Гц для 2,0-мм спиц). После предварительного натяжения проверьте биение обода: радиальное устраняйте подтяжкой спиц на вогнутой стороне, осевое – ослаблением спиц на выпуклой. Допустимое отклонение – не более 0,2 мм.
Завершающий этап – установка кассеты и регулировка втулки. Напрессуйте кассету на барабан втулки с усилием 40 Н·м (используйте съёмник Shimano TL-LR10). Подшипники втулки смажьте тонким слоем смазки, затем отрегулируйте осевой люфт: затяните конус до упора, затем ослабьте на ¼ оборота, зафиксировав контргайкой. Проверьте вращение: колесо должно крутиться свободно, без заеданий и шума. Если втулка «гуляет» – повторите регулировку.
Подготовка инструментов и рабочего места перед началом сборки
Для сборки заднего колеса потребуются: спицевой ключ с регулируемым зевом (0,1–0,3 мм точнее стандартных), отвёртка с плоским жалом (3–5 мм), динамометрический ключ (диапазон 4–12 Н·м), съёмник кассеты (например, Park Tool FR-5.2), хлыст для фиксации кассеты, молоток с резиновой головкой (200–300 г), монтажные лопатки (нейлоновые или титановые), смазка для резьбы (например, Finish Line Teflon или аналоги), ветошь и обезжириватель (изопропиловый спирт). Инструменты должны быть чистыми, без следов коррозии или заусенцев – особенно спицевой ключ, иначе риск сорвать ниппели возрастает на 40%. Проверьте наличие запасных спиц (2–3 штуки нужного размера) и ниппелей: при сборке с нуля детали часто ломаются.
Рабочее место организуйте на ровной поверхности с хорошим освещением (не менее 500 люкс). Используйте верстак или стол высотой 80–90 см, чтобы не наклоняться – это снижает точность натяжения спиц. Подложите под колесо резиновый коврик или лист фанеры: металлические детали не должны касаться твёрдых поверхностей, иначе возможны царапины на ободе или втулке. Если собираете колесо с дисковыми тормозами, подготовьте отдельную зону для установки ротора – используйте магнитный держатель или фиксатор (например, Shimano TL-BH62), чтобы избежать деформации лепестков при затяжке болтов.
Перед началом разложите все компоненты в порядке сборки: обод, втулку, спицы, кассету, ротор (если есть), эксцентрик или гайки оси. Протрите обод изнутри обезжиривателем – остатки заводской смазки или грязь ухудшают сцепление ниппелей с алюминием. Проверьте совместимость деталей: диаметр фланцев втулки должен соответствовать количеству отверстий в ободе (например, 32 спицы для стандартного MTB-колеса), а длина спиц – рассчитана по формуле *√(R² + (D/2)² + L²) ± 2 мм*, где R – радиус фланца, D – диаметр обода, L – расстояние от фланца до центра втулки. Ошибка в расчётах приведёт к неравномерному натяжению и восьмёркам.
Снятие старой втулки и проверка состояния оси и подшипников
Перед демонтажем втулки зафиксируйте колесо в тисках через ось, используя мягкие накладки (например, резиновые прокладки), чтобы не повредить резьбу. Открутите контргайки с обеих сторон ключом на 15–17 мм, удерживая конус вторым ключом на 13–15 мм. Если резьба закисла, нанесите проникающую смазку (WD-40, Liquid Wrench) и дайте постоять 10–15 минут. При сильном окислении используйте ударный гайковерт или нагрев паяльной лампой (не более 150°C, чтобы не повредить алюминиевые детали).
Снимите конусы, отмечая их положение относительно оси – это критично для последующей регулировки подшипников. Извлеките ось вместе с подшипниками: шарики могут выпасть, поэтому работайте над чистой поверхностью или лотком. Осмотрите ось на предмет износа: задиры, выработка на посадочных местах под подшипники или искривление (допустимое отклонение – не более 0,1 мм на 100 мм длины). Проверьте резьбу на срыв витков – поврежденная ось подлежит замене.
Подшипники оценивайте по трем параметрам: целостность шариков, состояние сепаратора и дорожек качения. Шарики не должны иметь сколов, трещин или следов коррозии (допустимый износ – не более 0,05 мм от номинального диаметра). Сепаратор проверяйте на деформацию и трещины – даже незначительные повреждения ускоряют износ. Дорожки качения на конусах и корпусе втулки должны быть гладкими, без раковин и глубоких борозд (глубина более 0,1 мм – брак).
Для точной диагностики используйте микрометр или штангенциркуль. Измерьте диаметр шариков в нескольких точках – разброс не должен превышать 0,02 мм. Проверьте люфт подшипников, вращая их вручную: заедание или неравномерное сопротивление указывают на необходимость замены. Сравните результаты с заводскими допусками (например, для втулок Shimano Deore – шарики 3/16″ ±0,01 мм, дорожки качения – Ra 0,4 мкм).
Очистите все детали от старой смазки и грязи ультразвуковой ванной или растворителем (бензин «Калоша», уайт-спирит). Для удаления застарелых отложений используйте пластиковый скребок – металлические инструменты царапают поверхности. После очистки протрите детали безворсовой салфеткой и осмотрите под увеличительным стеклом (5–10х) на предмет микротрещин. Особое внимание уделите внутренней поверхности корпуса втулки – коррозия здесь часто остается незамеченной.
Замените все изношенные компоненты комплектно: подшипники, конусы, ось. Смешивание старых и новых деталей приводит к неравномерному износу. При выборе запчастей учитывайте стандарт втулки: например, для классических втулок с насыпными подшипниками используйте шарики 3/16″ (4,762 мм), для промышленных – закрытые картриджи соответствующего размера (6902, 6802 и т.д.). Храните новые детали в смазанном виде до сборки, чтобы предотвратить коррозию.
Установка и регулировка подшипников в новой втулке
Перед установкой подшипников очистите посадочные места втулки от заводской смазки и металлической стружки – используйте безворсовую салфетку и обезжириватель. Для стандартных втулок с конусными подшипниками (например, Shimano Deore или аналоги) потребуется 1–2 грамма консистентной смазки на каждый подшипник: нанесите её тонким слоем на дорожки качения, избегая избытка, который приведёт к перегреву. При сборке следите за ориентацией конусов – маркировка на них должна совпадать с направлением вращения колеса (обычно указывается стрелкой или надписью «R» и «L»).
Регулировка начинается с затяжки контргайки на оси: сначала зафиксируйте конус ключом на 15–17 мм, затем затяните контргайку с моментом 5–7 Н·м (для алюминиевых втулок) или 8–10 Н·м (для стальных). Проверьте люфт, покачивая колесо в вертикальной плоскости – допустимый зазор не должен превышать 0,1–0,2 мм. Если люфт сохраняется, ослабьте контргайку и подтяните конус на 1/8 оборота, повторяя процедуру до исчезновения зазора. Избегайте перетяжки: чрезмерное усилие сокращает ресурс подшипников на 30–40%.
После регулировки прокрутите колесо на весу – оно должно вращаться свободно, без заеданий и посторонних шумов. Если слышен скрежет или сопротивление, разберите втулку и проверьте состояние шариков: на них не должно быть сколов или вмятин. Для втулок с промышленными подшипниками (например, Novatec D042) замените уплотнительные кольца, если они деформированы, и смажьте их силиконовой смазкой перед установкой. Завершите сборку, установив пыльники и затянув эксцентрик с усилием 6–8 Н·м – это предотвратит самопроизвольное ослабление оси во время езды.

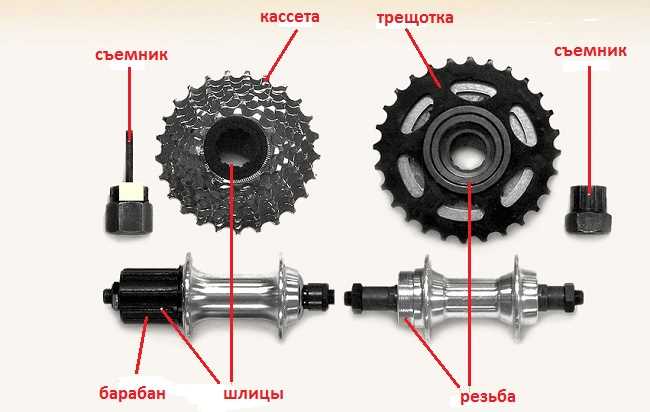

Надевание кассеты или трещотки на барабан задней втулки
Перед установкой проверьте совместимость кассеты или трещотки с барабаном втулки. Стандартные шлицевые профили Shimano и SRAM (Hyperglide, HG) требуют барабана с 9–11 зубцами, а SRAM XD – специального барабана с резьбой. Убедитесь, что количество скоростей кассеты соответствует числу звезд на переключателе и манетке. Для трещоток с 5–7 скоростями используйте барабан с резьбой стандарта ISO (1.375″ x 24 TPI).
Очистите барабан втулки от старой смазки и грязи. Протрите шлицы или резьбу безворсовой тканью, смоченной в обезжиривателе. Нанесите тонкий слой консистентной смазки (например, Shimano Premium Grease) на шлицы или резьбу – это предотвратит коррозию и облегчит демонтаж в будущем. Избегайте избытка смазки, чтобы не привлекать пыль.
При установке кассеты наденьте на барабан тонкую металлическую проставку (если она предусмотрена конструкцией). Совместите выступы на кассете с пазами барабана – обычно один паз шире остальных, что исключает неправильную ориентацию. Наживите кассету рукой, убедившись, что все звезды садятся без перекосов. Для трещотки вкрутите ее по часовой стрелке до упора, используя ключ для трещотки (квадрат 3/8″ или шестигранник).
Затяните кассету стопорным кольцом с помощью хлыста и съемника. Наденьте хлыст на большую звезду, чтобы предотвратить проворачивание кассеты, а съемник вставьте в стопорное кольцо. Вращайте съемник по часовой стрелке ключом на 24–27 мм с усилием 30–40 Н·м. Для трещотки используйте динамометрический ключ с моментом 35–45 Н·м – перетяжка может повредить резьбу барабана.
Проверьте свободный ход кассеты или трещотки. Покрутите звезды против часовой стрелки – они должны вращаться плавно, без заеданий. Если кассета «бьет» при вращении, снимите ее и осмотрите барабан на предмет деформации шлицев. Для трещоток убедитесь, что механизм храповика срабатывает четко – при вращении в обратную сторону должен слышаться характерный щелчок.
Установите защитную пластиковую шайбу (если она идет в комплекте) между кассетой и спицами. Она предотвращает попадание грязи в механизм и повреждение спиц выступающими частями звезд. Для трещоток проверьте зазор между последней звездой и дропаутом рамы – минимальное расстояние должно составлять 3–4 мм, чтобы избежать трения при нагрузке.
Смажьте цепь и проверьте ее совместимость с новой кассетой. Для 11–12-скоростных систем используйте цепи с узким профилем (например, Shimano HG+ или SRAM Flattop). Натяните цепь на самую маленькую звезду и убедитесь, что ролики переключателя не задевают зубья. При необходимости отрегулируйте натяжение троса переключателя.
После сборки выполните тестовую поездку на ровной поверхности. Переключайте передачи под нагрузкой, чтобы убедиться в отсутствии проскакивания цепи. Если кассета или трещотка установлены корректно, переключение должно быть четким, а шум – равномерным. При появлении посторонних звуков или затрудненном ходе разберите узел и повторите установку.
Закрепление спиц в ободе и правильное натяжение
Начните с установки спиц в обод, соблюдая схему крепления: для большинства колёс используется перекрёстное плетение (3 или 4 креста). Вставляйте спицы в отверстия фланца втулки поочерёдно – сначала все ведущие (с одной стороны), затем ведомые (с противоположной). При этом следите, чтобы головки спиц находились снаружи фланца, а резьбовая часть – внутри. Обод имеет смещённые отверстия: для ведущих спиц – ближе к одной стороне, для ведомых – к другой. Ошибка в ориентации приведёт к перекосу колеса.
Первые 3–4 спицы закрепите в ободе без натяжения, чтобы зафиксировать базовую геометрию. Используйте ниппели подходящего размера (обычно 12 или 14 мм) и вкручивайте их на 2–3 оборота, оставив запас резьбы. Если ниппель проворачивается с трудом, смажьте резьбу спицы тонким слоем консистентной смазки (например, литиевой). Избегайте чрезмерного усилия – ниппель должен вращаться свободно, но без люфта.
После установки всех спиц приступайте к предварительному натяжению. Начните с одной спицы и вращайте ниппель ключом на 1/4 оборота, затем переходите к противоположной (через 180°). Повторяйте процесс, постепенно увеличивая натяжение, пока все спицы не будут затянуты равномерно. Для контроля используйте спицевой ключ с точной посадкой – проскальзывание приведёт к срыву граней ниппеля. На этом этапе допустимо лёгкое провисание спиц, но обод не должен иметь явных деформаций.
Правильное натяжение определяется по звуку: при постукивании спицы должны издавать чистый, звонкий тон. Для стальных спиц частота звука должна быть в диапазоне 250–300 Гц (примерно нота «до» первой октавы). Алюминиевые спицы звучат выше – около 350–400 Гц. Используйте тюнер или приложение для измерения частоты, чтобы избежать субъективной оценки. Разброс натяжения между соседними спицами не должен превышать 10% – иначе колесо будет «бить» при вращении.
Для финальной регулировки установите колесо в вилку и проверьте радиальное и осевое биение. Радиальное биение устраняется подтяжкой спиц на вогнутых участках (на 1/8 оборота за раз), осевое – корректировкой разницы натяжения между левыми и правыми спицами. Если обод смещён влево, подтяните правые спицы на проблемном участке и ослабьте левые. После каждого изменения проверяйте результат вращением колеса и повторяйте процедуру до достижения допуска: радиальное биение – не более 0,5 мм, осевое – 0,3 мм.
Завершите сборку проверкой натяжения динамометрическим ключом. Для большинства колёс оптимальное усилие составляет 80–120 кгс (780–1180 Н) для стальных спиц 2,0 мм и 60–90 кгс (590–880 Н) для алюминиевых 2,3 мм. Превышение этих значений приведёт к деформации обода или обрыву спиц, недостаточное – к прогибам под нагрузкой. Затяните все ниппели до одинакового момента, затем нанесите каплю фиксатора резьбы (например, Loctite 222) на резьбу спиц у ниппелей, чтобы предотвратить самопроизвольное ослабление.
Центровка колеса и устранение биения обода
Биение обода – отклонение его геометрии от идеальной окружности, измеряемое в миллиметрах. Допустимый предел для большинства велосипедов: 0,5–1 мм в радиальном направлении (вертикальное биение) и 0,3–0,5 мм в боковом (горизонтальное). Превышение этих значений приводит к вибрациям, неравномерному износу покрышки и снижению эффективности торможения. Для точной диагностики используйте стенд для центровки или закрепите колесо в вилке велосипеда, установив рядом неподвижный указатель (например, отвёртку). Медленно вращайте колесо, отмечая участки максимального отклонения мелом или изолентой.
Инструменты для центровки: спицевой ключ (размер зависит от ниппелей – чаще всего 3,2 мм для стандартных спиц), тензометр (опционально, для контроля натяжения), динамометрический ключ (если ниппели алюминиевые). Перед началом работы проверьте равномерность натяжения спиц: натянутые спицы издают более высокий звук при постукивании. Разница в тоне между соседними спицами не должна превышать полутона. Если колесо новое, предварительно протяните все ниппели на 1–1,5 оборота, чтобы избежать неравномерной нагрузки.
- Боковое биение устраняйте, ослабляя спицы с одной стороны обода и подтягивая с противоположной. Шаг регулировки: 1/8 оборота за раз. Например, если обод смещён вправо на участке между спицами 3 и 7, ослабьте спицы 3, 4, 5 (правые) и подтяните 6, 7 (левые). После каждого изменения проверяйте результат вращением колеса.
- Радиальное биение корректируйте, равномерно подтягивая или ослабляя спицы на проблемном участке. Если обод «провисает» вниз, подтяните все спицы на этом сегменте на 1/4 оборота. Избегайте резких движений – чрезмерное натяжение может деформировать обод или порвать спицу.
- Комбинированное биение требует последовательной работы: сначала устраните боковое отклонение, затем радиальное. После каждого этапа проверяйте натяжение спиц тензометром (целевое значение для стальных спиц: 80–120 кгс, для алюминиевых ободов – 60–90 кгс).
После первичной центровки выполните финальную проверку под нагрузкой. Установите колесо на велосипед, накачайте шину до рабочего давления и прокатитесь 100–200 метров. Вернитесь к стенду: биение могло проявиться из-за перераспределения нагрузки. Если отклонения остались, повторите процедуру, уменьшив шаг регулировки до 1/16 оборота. Особое внимание уделите участкам с резкими перепадами натяжения – они часто становятся причиной рецидивов.
Типичные ошибки при центровке:
- Игнорирование разницы в натяжении спиц фланцев втулки. Спицы с левой и правой стороны колеса должны быть натянуты с разницей 10–20% (левые слабее), чтобы компенсировать смещение фланцев. Для заднего колеса с кассетой это особенно критично.
- Регулировка только одной спицы вместо группы. Изолированное воздействие на одну спицу создаёт локальное напряжение, приводящее к деформации обода. Работайте с сегментами по 3–5 спиц.
- Использование спицевого ключа с изношенными гранями. Это приводит к срыву ниппелей, особенно на алюминиевых ободах. Заменяйте ключ при первых признаках проскальзывания.
Для профилактики биения проверяйте натяжение спиц каждые 500–1000 км пробега. После длительных поездок по неровностям или падений осмотрите обод на предмет вмятин и трещин – они не поддаются центровке и требуют замены колеса. Храните велосипед в сухом месте: коррозия ниппелей затрудняет регулировку и снижает ресурс спиц. Если колесо часто теряет центровку, проверьте состояние втулки – износ подшипников или деформация оси могут быть первопричиной проблемы.
