Как замерить ачх в машине

Амплитудно-частотная характеристика (АЧХ) автомобильной аудиосистемы – ключевой параметр, определяющий качество звука. Неравномерности в АЧХ приводят к искажениям: бас «бубнит» на 80–120 Гц, средние частоты (1–4 кГц) звучат резко, а высокие (8–12 кГц) теряются. Для точного измерения потребуется генератор сигналов с диапазоном 20 Гц–20 кГц, микрофон с линейной характеристикой (например, Behringer ECM8000) и анализатор спектра (REW, Room EQ Wizard). Измерения проводятся при уровне сигнала 85–90 дБ SPL, чтобы исключить влияние нелинейных искажений усилителя.

Температура и влажность в салоне влияют на результаты: при +25°C и 50% влажности скорость звука составляет ~346 м/с, что смещает резонансные частоты на 2–5%. Перед началом работ прогрейте автомобиль до рабочей температуры, закройте окна и выключите климат-контроль. Микрофон размещайте на уровне головы водителя, на расстоянии 30–50 см от динамиков – это стандартная точка прослушивания. Для фронтальной системы используйте позицию на оси симметрии салона, для тыловой – на уровне заднего сиденья.

Типичные ошибки при измерении АЧХ: использование бытовых микрофонов с неравномерной чувствительностью (погрешность до ±6 дБ), игнорирование фазовых искажений (особенно на частотах ниже 200 Гц) и работа с завышенной громкостью (выше 95 дБ SPL). Для корректных данных применяйте логарифмическую развертку частот с шагом 1/12 октавы и усреднение по 3–5 измерениям. Анализатор REW позволяет экспортировать данные в формате FRD для дальнейшей коррекции эквалайзером.

Настройка АЧХ начинается с устранения пиков и провалов: резонансы салона на 60–100 Гц гасятся акустическим демпфированием (например, вибропластом), а провалы на 2–5 кГц компенсируются подъемом эквалайзера на 2–4 дБ. Для систем с сабвуфером критически важно согласовать фазу на частоте раздела (обычно 80–120 Гц) – разница в 90° снижает выходной уровень на 3 дБ. Измерения повторяйте после каждой регулировки, чтобы отслеживать динамику изменений.

Какое оборудование понадобится для измерения АЧХ в салоне

Для точного измерения амплитудно-частотной характеристики (АЧХ) в автомобиле потребуется специализированное оборудование, способное генерировать тестовые сигналы и фиксировать отклик аудиосистемы. Основной инструмент – измерительный микрофон с линейной АЧХ в диапазоне 20 Гц–20 кГц, например, Dayton Audio EMM-6 или MiniDSP UMIK-1. Эти модели оснащены калибровочными файлами, что исключает необходимость ручной коррекции данных. Микрофон должен быть установлен на уровне головы водителя или пассажира, так как именно в этой зоне оценивается звучание.

Генератор тестовых сигналов – второй ключевой компонент. Оптимальный выбор – программно-аппаратный комплекс, например, REW (Room EQ Wizard) в связке с внешним аудиоинтерфейсом (Focusrite Scarlett 2i2, MOTU M2). REW позволяет формировать логарифмические свип-сигналы и розовый шум, а интерфейс обеспечивает низкую задержку и высокое разрешение (24 бит/96 кГц). Для мобильных измерений подойдет смартфон с приложением AudioTools и внешним микрофоном, но точность будет ниже из-за ограничений встроенных ЦАП.

Для анализа данных потребуется ноутбук с установленным ПО. REW поддерживает экспорт графиков в форматах PNG, CSV и TXT, что позволяет интегрировать результаты с другими программами (например, Equalizer APO для коррекции эквалайзера). Важно использовать ноутбук с достаточной производительностью: процессор не ниже Intel Core i5, 8 ГБ ОЗУ и SSD для быстрой обработки больших массивов данных. При работе в салоне автомобиля рекомендуется подключать устройство к источнику бесперебойного питания, чтобы избежать сбоев из-за разряда аккумулятора.

Дополнительные аксессуары повышают точность измерений. Развязывающая подставка для микрофона (K&M 210/9) минимизирует вибрационные помехи от кузова автомобиля. Кабель XLR длиной 5–10 метров обеспечит гибкость при размещении микрофона в разных точках салона. Для калибровки системы пригодится тестовый диск с эталонными частотами (Stereophile Test CD 3) или генератор сигналов с фиксированными частотами (например, NTi Audio XL2).

Если планируется работа с многоканальными системами (5.1, 7.1), потребуется многоканальный интерфейс (RME Fireface UCX II) и соответствующее ПО, например, Smaart или ARTA. Для измерения фазовых характеристик динамиков используют двухканальные анализаторы (Clio Pocket), которые позволяют сравнивать сигналы с разных каналов в реальном времени. При выборе оборудования учитывайте, что бюджетные решения (микрофон за 2000 рублей, встроенная звуковая карта) дадут погрешность до 3–5 дБ, что критично для профессиональной настройки.

Как подготовить автомобиль перед началом измерений

Перед измерением АЧХ автомобильная аудиосистема должна находиться в стабильном рабочем состоянии. Проверьте напряжение бортовой сети: оно не должно опускаться ниже 12,6 В при заглушенном двигателе и подниматься выше 14,4 В при работающем. Используйте мультиметр с точностью не менее 0,1 В. Низкое напряжение исказит результаты из-за недостаточной мощности усилителя, высокое – может повредить оборудование.

Отключите все потребители электроэнергии, кроме аудиосистемы: климат-контроль, обогревы, фары, подсветку. Даже маломощные устройства, такие как видеорегистратор (0,5–1 А), создают помехи в сети. Исключение – система зажигания, если измерения проводятся при работающем двигателе. В этом случае убедитесь, что генератор исправен и не выдает пульсаций выше 100 мВ.

Установите автомобиль на ровную поверхность вдали от источников электромагнитных помех: трансформаторных подстанций, высоковольтных линий, работающих сварочных аппаратов. Расстояние до них должно быть не менее 50 метров. Избегайте измерений вблизи металлических конструкций (гаражи, эстакады), так как они отражают звуковые волны, создавая стоячие волны и искажая АЧХ.

Проверьте герметичность салона. Закройте все двери, окна, люк, багажник. Даже небольшие щели (например, неплотно закрытая форточка) приведут к утечке низких частот и занижению показаний на 20–40 Гц. Используйте уплотнительные ленты или временно заклейте щели малярным скотчем. Для точных измерений откройте капот и багажник только после завершения подготовки.

Отключите все динамики, кроме тестируемого. Если измеряется фронтальная акустика, отсоедините провода от тыловых и сабвуферных динамиков. Это исключит интерференцию и переотражение звука. Для отключения используйте разъемы RCA или временно изолируйте провода изолентой. Не полагайтесь на регуляторы громкости в головном устройстве – некоторые модели не полностью глушат каналы.

Настройте аудиосистему в нейтральный режим:

• Выключите все эквалайзеры, басы, усиления низких/высоких частот.
• Установите громкость на 75–80% от максимальной (обычно 30–35 из 40 делений).
• Отключите функции «Loudness», «Bass Boost», «Surround Sound».
• Если головное устройство поддерживает режим «Flat» или «Direct» – активируйте его.

Прогрейте аудиосистему в течение 15–20 минут. Усилители и динамики достигают рабочей температуры за это время, что стабилизирует их параметры. Во время прогрева воспроизводите розовый шум или тестовый сигнал на частоте 1 кГц с уровнем -10 дБ. Избегайте громких сигналов – они могут вызвать перегрев и временное изменение характеристик.

Зафиксируйте положение микрофона или измерительного датчика. Для фронтальных динамиков размещайте его на уровне ушей водителя, на расстоянии 30–50 см от головы. Для сабвуфера – в центре салона, на высоте 1 метра от пола. Используйте штатив или крепление на подголовник. Избегайте размещения на сиденьях – они поглощают высокие частоты и искажают результаты.

Где лучше разместить микрофон для точных результатов

При измерении тыловой акустики микрофон фиксируют на уровне заднего сиденья, на высоте 90–110 см от пола. Направляйте капсюль в сторону задних динамиков под углом 30–45 градусов к горизонтали – это компенсирует задержку сигнала от передних колонок. В кузовах седан и хэтчбек учитывайте влияние багажного отсека: размещение ближе к спинке заднего сиденья (10–15 см) снижает влияние стоячих волн на частотах ниже 200 Гц.

Для оценки сабвуфера микрофон располагают в геометрическом центре салона, на высоте 50–70 см от пола. В автомобилях с багажным расположением сабвуфера капсюль смещают на 20–30 см в сторону задней оси, чтобы учесть фазовые искажения. Избегайте установки в углах салона – там амплитуда низких частот завышается на 6–10 дБ из-за эффекта «углового усиления». При наличии нескольких сабвуферов измеряйте каждый отдельно, перемещая микрофон с шагом 15–20 см.

В системах с многополосной акустикой используйте метод «плавающего микрофона»: снимайте АЧХ в 3–5 точках салона с последующим усреднением. Начните с позиции водителя, затем сместитесь на 30 см влево и вправо, а также на 20 см вперед и назад. Это нивелирует влияние стоячих волн и дает картину реального звукового поля. Для частот выше 5 кГц учитывайте направленность микрофона: капсюль должен быть ориентирован на источник звука с точностью ±5 градусов.

При работе с измерительным ПО (например, REW или ARTA) калибруйте микрофон по эталонному сигналу в каждой точке. Используйте штатив с магнитным основанием или крепление на присоске для фиксации на стекле – вибрации кузова искажают результаты на 2–4 дБ в диапазоне 50–200 Гц. В автомобилях с панорамной крышей избегайте размещения под стеклом: солнечные блики нагревают капсюль, смещая чувствительность на 0,5–1 дБ.

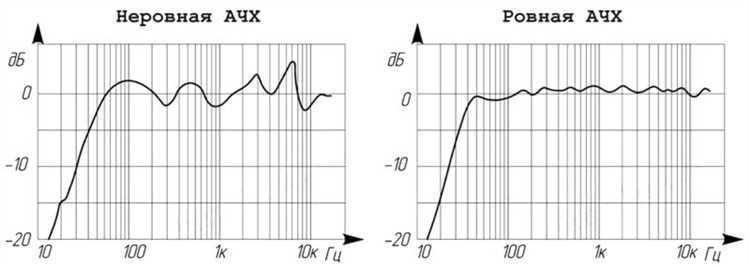

Как настроить генератор сигналов и анализатор спектра

Настройте генератор на формирование синусоидального сигнала с частотой 20 Гц. Проверьте, что форма сигнала не искажена: на экране осциллографа (если доступен) она должна быть гладкой, без гармоник. Для автомобильных АЧХ оптимальный диапазон тестирования – 20 Гц–20 кГц, но начинайте с низких частот, чтобы выявить резонансы салона и проблемы с фазой. Установите шаг изменения частоты: 1/6 октавы (около 12% от предыдущей частоты) для детального анализа или 1/3 октавы для быстрой проверки.

• Отключите все эквалайзеры и обработки сигнала в головном устройстве или усилителе. Любые фильтры (LPF, HPF, кроссоверы) должны быть выставлены в положение «Bypass» или на максимально широкий диапазон.
• Убедитесь, что уровень громкости в автомобиле установлен на 70–80% от максимума. Это предотвратит срабатывание компрессоров или лимитеров, которые исказят результаты.
• Если анализатор поддерживает режим «Real-Time», активируйте его для непрерывного мониторинга. В противном случае используйте режим «Sweep» с временем развертки не менее 5 секунд на октаву.

На анализаторе спектра выберите режим отображения «Logarithmic» для оси частот и «dBFS» или «dBV» для амплитуды. Установите разрешение по частоте (RBW – Resolution Bandwidth) на уровне 1–3% от текущей частоты. Например, для 1 кГц RBW должен быть 10–30 Гц. Это позволит отделить основной сигнал от шумов и гармоник. Если анализатор поддерживает усреднение (Averaging), включите его с числом усреднений 8–16 для сглаживания случайных всплесков.

Запустите генерацию сигнала и начните развертку с 20 Гц. Следите за показаниями анализатора: на низких частотах (20–60 Гц) допустимы колебания ±6 дБ из-за акустических особенностей салона. На средних (200–2000 Гц) и высоких (5–20 кГц) частотах отклонения не должны превышать ±3 дБ. Если наблюдаются резкие провалы или пики, проверьте:

1. Фазировку динамиков (особенно сабвуфера и мидбасов).
2. Наличие стоячих волн в салоне (часто на частотах 80–150 Гц).
3. Правильность установки кроссоверов (если они не отключены).

После завершения развертки сохраните данные в формате CSV или графическом файле. Сравните полученную АЧХ с эталонной кривой для вашей аудиосистемы (если есть). Для корректировки используйте параметрический эквалайзер с узкой полосой (Q = 2–5) и шагом не более 1/6 октавы. Избегайте широкополосных коррекций – они приводят к неестественному звучанию. Повторите измерения после каждой настройки, чтобы оценить эффект.

Какие частоты тестировать и почему именно они важны

АЧХ автомобильной аудиосистемы критически зависит от правильного подбора тестовых частот. Стандартный диапазон для проверки – от 20 Гц до 20 кГц, но тестировать каждую частоту бессмысленно. Вместо этого выделяют ключевые точки, где искажения наиболее заметны или влияют на качество звука.

Нижний диапазон (20–80 Гц) отвечает за басовые ноты и физическое ощущение звука. Частоты 40–60 Гц – зона работы сабвуферов и низкочастотных динамиков. Здесь важно проверить, не возникает ли «бубнение» или провалы, характерные для резонансов салона. Если система не воспроизводит 30 Гц с достаточной громкостью, бас будет «рыхлым» и нечетким.

Средне-низкие частоты (80–250 Гц) формируют основу музыкального тона. На 100–150 Гц проверяют работу мидбасов и корректность фазировки динамиков. Провалы в этой зоне делают звук «пустым», а пики – «загрязненным». Например, 120 Гц – критическая частота для вокала и большинства инструментов, где малейшие искажения заметны даже неподготовленному слушателю.

Средние частоты (250 Гц–2 кГц) – зона максимальной чувствительности человеческого слуха. Здесь тестируют 500 Гц, 1 кГц и 2 кГц. На 1 кГц проверяют общий баланс системы, так как эта частота находится в центре слышимого диапазона. Искажения на 500 Гц делают звук «глухим», а на 2 кГц – «резким» или «металлическим».

Высокие частоты (2–20 кГц) отвечают за детализацию и воздушность звука. Тестируют 5 кГц, 10 кГц и 15 кГц. На 5 кГц проверяют четкость вокала и ударных инструментов. Провал на 10 кГц делает звук «тусклым», а избыток – «шипящим». Частота 15 кГц критична для воспроизведения высоких гармоник, но многие автомобильные системы ее не тянут из-за ограничений твиттеров.

• 20–40 Гц: контроль сабвуфера и резонансов салона.
• 60–80 Гц: проверка переходной зоны между сабвуфером и мидбасами.
• 100–200 Гц: корректность фазировки и отсутствие «бубнения».
• 500 Гц–1 кГц: баланс вокала и основных инструментов.
• 2–5 кГц: детализация и четкость средне-высоких частот.
• 10–15 кГц: воздушность и гармоники.

Отдельно тестируют частоты кроссоверов, если система многополосная. Например, если мидбас работает до 3 кГц, а твиттер начинает с 2,5 кГц, проверяют 2,8 кГц на предмет плавности перехода. Резкий скачок АЧХ в этой зоне приводит к неестественному звучанию.

Не стоит игнорировать и проблемные частоты, специфичные для конкретного автомобиля. Например, в седанах часто возникают резонансы на 80–120 Гц из-за объема салона, а в хэтчбеках – на 150–200 Гц из-за задней двери. Их выявляют экспериментально, прослушивая тестовые треки с монотонными сигналами.

Для точного анализа используют не менее 10–12 тестовых частот, но начинать можно с 6–8 ключевых точек. Главное – фиксировать не только уровень сигнала, но и его стабильность во времени, так как автомобиль – динамическая среда, где АЧХ меняется при движении из-за вибраций и воздушных потоков.

Как правильно подать тестовый сигнал в аудиосистему

Выбор источника тестового сигнала критически важен для точности измерений АЧХ. Используйте генератор сигналов с диапазоном частот от 20 Гц до 20 кГц и возможностью формирования синусоидального сигнала с шагом не более 1/6 октавы. Для автомобильных систем оптимальным считается уровень выходного сигнала генератора в пределах 0,5–1 В (RMS), чтобы избежать перегрузки входных цепей магнитолы или усилителя. При отсутствии специализированного оборудования допустимо применять программные генераторы (например, Room EQ Wizard или REW), подключённые через линейный выход звуковой карты с минимальными искажениями.

Подключение генератора к аудиосистеме требует соблюдения полярности и импеданса. Для аналоговых входов используйте экранированный кабель с разъёмами RCA или XLR, подключая сигнал напрямую к линейному входу головного устройства или усилителя. Если система оснащена цифровыми входами (SPDIF, Toslink), выбирайте соответствующий формат сигнала (44,1 кГц/16 бит для базовых измерений). Избегайте подключения через AUX-входы смартфонов или плееров – их ЦАП вносит неконтролируемые искажения, особенно на низких частотах.

Настройка уровня тестового сигнала должна исключать клиппинг и обеспечивать достаточный запас по динамике. Перед началом измерений установите на генераторе частоту 1 кГц и отрегулируйте выходной уровень так, чтобы на линейном выходе магнитолы или усилителя напряжение составляло 0,775 В (0 дБу). Проверьте отсутствие искажений с помощью осциллографа или анализатора спектра: синусоида должна оставаться чистой, без уплощений на пиках. Для систем с активным кроссовером или эквалайзером временно отключите все обработки сигнала, чтобы получить «сырую» АЧХ.

Для измерения низкочастотного диапазона (20–200 Гц) используйте тестовый сигнал с длительностью не менее 500 мс на каждую частоту. Это необходимо для стабилизации переходных процессов в акустических системах автомобиля, где резонансы салона и характеристики динамиков проявляются с задержкой. На высоких частотах (5–20 кГц) достаточно 100–200 мс, чтобы избежать накопления фазовых ошибок. В таблице ниже приведены рекомендуемые параметры сигнала для разных диапазонов:

При работе с многоканальными системами (например, 5.1) подавай тестовый сигнал последовательно на каждый канал, отключая остальные. Это исключит интерференцию и позволит измерить АЧХ каждого динамика отдельно. Для сабвуферов используйте монофонический сигнал, так как стереоразделение в НЧ-диапазоне не имеет смысла из-за большой длины волны. Если система поддерживает режим «Direct» или «Pure», активируйте его, чтобы обойти встроенные алгоритмы обработки звука (например, Dolby или DTS).

Контроль фонового шума – обязательное условие корректных измерений. Перед началом теста замерьте уровень шума в салоне с помощью микрофона измерительного комплекта. Фон не должен превышать -60 дБ относительно уровня тестового сигнала. Если шум выше, заглушите двигатель, закройте окна и отключите вентиляцию. Для систем с активным шумоподавлением временно деактивируйте эту функцию, так как она может искажать фазовую характеристику сигнала.

После завершения измерений сохраните настройки генератора и параметры подключения. Это позволит повторить тест в тех же условиях при последующих настройках или сравнении с другими системами. Если используете программный генератор, экспортируйте профиль сигнала в файл (например, WAV) для воспроизведения через тот же тракт. Для анализа данных применяйте ПО с возможностью усреднения результатов (например, REW с настройкой «Multiple Sweeps»), чтобы сгладить случайные флуктуации, вызванные резонансами салона или нестабильностью источника питания.

Как избежать помех и искажений во время измерений

Помехи в автомобиле генерируются множеством источников: генератором, системой зажигания, блоком управления двигателем, даже подсветкой приборной панели. Чтобы минимизировать их влияние, используйте экранированные кабели с сопротивлением не менее 100 Ом/м и разъёмами RCA или XLR. Подключайте измерительный микрофон или датчик напрямую к анализатору спектра, избегая длинных проводов – каждый дополнительный метр увеличивает риск наводок на 15–20%. Если измерения проводятся в движении, отключите все потребители электроэнергии, кроме необходимых: кондиционер, обогрев стекол и сидений создают импульсные помехи в диапазоне 50–500 Гц.

Искажения сигнала часто возникают из-за неправильной калибровки оборудования или неверных настроек анализатора. Перед началом измерений проверьте чувствительность микрофона: для салона автомобиля оптимальный уровень – 94 дБ SPL при 1 кГц, с погрешностью не более ±0,5 дБ. Используйте анализатор с разрешением не менее 1/24 октавы и частотой дискретизации от 48 кГц – это позволит выявить резонансы в диапазоне 20–200 Гц, характерные для кузова. Для подавления случайных шумов применяйте усреднение сигнала по 3–5 измерениям с интервалом 2–3 секунды.

• Заземляйте оборудование через минусовую клемму аккумулятора, а не кузов – сопротивление штатной «массы» может достигать 0,3 Ом, что вызывает падение напряжения и искажения.
• Изолируйте анализатор от вибраций: установите его на резиновые прокладки или демпфирующий коврик – механические колебания в диапазоне 10–50 Гц передаются на корпус и влияют на показания.
• Используйте тестовые сигналы с линейной фазой (например, логарифмический свип 20 Гц–20 кГц) вместо розового шума – это снижает вероятность маскировки резонансов.
• Проводите измерения при заглушенном двигателе, но с включённым зажиганием – так исключаются помехи от генератора, но сохраняется питание бортовой сети.

Как записать и сохранить полученные данные АЧХ

После снятия АЧХ подключите измерительный прибор к компьютеру через USB или Bluetooth. Для устройств на базе RTA (например, Dayton Audio DATS, Room EQ Wizard) используйте фирменное ПО – оно автоматически экспортирует данные в форматы .txt, .csv или .frd. Если работаете с осциллографом или анализатором спектра (Smaart, REW), выгружайте сырые данные через встроенные функции «Export» или «Save Measurement». Убедитесь, что файл содержит метки частот и амплитуд в децибелах – без них данные бесполезны для дальнейшего анализа.

Для ручной записи используйте шаблон в Excel или Google Sheets с колонками: «Частота (Гц)», «Уровень (дБ)», «Примечания». Вносите данные с шагом не реже 1/6 октавы (например, 20, 30, 40, 50 Гц и т.д.) – это минимум для выявления резонансов салона. Избегайте округлений: фиксируйте значения с точностью до 0,1 дБ. Если измерения проводятся в разных точках салона (переднее сиденье, заднее, багажник), создавайте отдельные листы или файлы с указанием координат расположения микрофона.

Сохраняйте данные в нескольких форматах. Основной файл – .csv для совместимости с любым софтом (VituixCAD, ARTA). Дополнительно экспортируйте в .frd для импорта в программы настройки кроссоверов (например, XSim) или .txt с разделителями табуляцией для быстрого копирования в документацию. Названия файлов должны включать дату, модель автомобиля и условия измерений: «2024-05-15_Audi_A6_АЧХ_переднее_сиденье_50%_громкость.txt». Храните копии в облаке (Google Drive, Яндекс Диск) и на локальном диске с резервным копированием.

Для долгосрочного хранения привяжите данные к фотографиям установки: схема расположения динамиков, положение микрофона, углы наклона. В примечаниях к файлу укажите параметры оборудования (модель микрофона, тип генератора сигнала, настройки анализатора) и внешние условия (температура, уровень шума в салоне). Это позволит повторить измерения с идентичными параметрами или сравнить результаты после доработок аудиосистемы.
