Какой прибор регулирует анодное напряжение

Анодное напряжение в электронных схемах определяет эффективность работы ламповых усилителей, рентгеновских трубок и высоковольтных источников питания. Даже незначительные отклонения от номинальных значений (например, ±5% для тетродов типа 6П3С) приводят к искажениям сигнала, снижению КПД или преждевременному выходу компонентов из строя. Регулировка этого параметра требует не только точности, но и учета динамических характеристик нагрузки – особенно в импульсных режимах, где скорость изменения тока может достигать 10⁶ А/с.

Среди распространенных решений выделяют три типа приборов: автотрансформаторы с плавной регулировкой (ЛАТР), импульсные стабилизаторы на базе ШИМ-контроллеров (например, UC3843) и цифровые системы с обратной связью. ЛАТРы обеспечивают линейность до 0,1%, но ограничены механической инерцией и не подходят для частот выше 50 Гц. Импульсные стабилизаторы работают в диапазоне 20–200 кГц, однако требуют тщательного подбора LC-фильтров для подавления пульсаций (целевой уровень – менее 10 мВ_pp). Цифровые регуляторы на микроконтроллерах (STM32, AVR) позволяют реализовать PID-алгоритмы с временем отклика до 1 мс, но нуждаются в гальванической развязке для защиты от высоковольтных выбросов.

При выборе прибора критически важны два параметра: диапазон регулировки и допустимая мощность нагрузки. Для ламповых схем с током анода 50–200 мА оптимальны трансформаторы с отводами (например, ТС-180) или специализированные модули на базе MOSFET-транзисторов (IRF840). В высоковольтных приложениях (свыше 1 кВ) применяют каскадные умножители напряжения с обратной связью по току, где ключевую роль играет изоляция между управляющей и силовой частью (минимальное требование – 2,5 кВ). Для лабораторных стендов рекомендуется использовать готовые решения, такие как блоки питания серии PS-305D с шагом регулировки 0,1 В, но с обязательной проверкой формы выходного сигнала осциллографом.

Особое внимание следует уделить защите от перенапряжений. В схемах с индуктивной нагрузкой (например, дроссели фильтров) при резком снижении анодного напряжения возникают выбросы до 1,5–2 кВ. Для их подавления используют варисторы (S14K275) или снабберные цепи (R=10 Ом, C=10 нФ). В цифровых системах обязательна программная защита: ограничение скорости изменения напряжения (не более 50 В/мс) и контроль температуры ключевых элементов (термодатчики с порогом 85°C).

Настройка прибора требует последовательного подхода. Сначала проверяют стабильность напряжения без нагрузки (допустимый дрейф – не более 0,5% за 1 час). Затем подключают эквивалент нагрузки (резистор с мощностью рассеивания на 20% выше номинальной) и измеряют пульсации. Для ламповых схем критично отсутствие низкочастотных гармоник (менее 1% на частоте 100 Гц), для импульсных устройств – высокочастотные шумы (не более 50 мВ на 1 МГц). При использовании ШИМ-регуляторов рекомендуется применять экранированные кабели и ферритовые кольца на линиях питания для снижения электромагнитных помех.

Как выбрать стабилизатор анодного напряжения под конкретную задачу

Стабилизатор анодного напряжения критически важен для работы электронно-лучевых приборов, фотоумножителей и мощных радиоламп. Выбор модели зависит от трех ключевых параметров: диапазона выходного напряжения, тока нагрузки и допустимой нестабильности. Для типовых применений, таких как питание кинескопов, требуется напряжение от 1 до 30 кВ при токе до 1 мА. В лабораторных установках с фотоумножителями диапазон сужается до 500–2000 В, но стабильность должна быть не хуже 0,01%.

Определите максимальный ток нагрузки с запасом в 20–30%. Превышение этого значения приводит к перегреву стабилизатора и дрейфу напряжения. Например, для лампы ГУ-81М с анодным током 250 мА выбирайте стабилизатор на 350–400 мА. В импульсных схемах учитывайте пиковые значения тока, которые могут в 3–5 раз превышать средние. Игнорирование этого требования вызовет срабатывание защиты или выход из строя силового транзистора.

Тип стабилизации влияет на точность и динамические характеристики. Линейные стабилизаторы (например, на базе газоразрядных стабилитронов СГ2П) обеспечивают нестабильность менее 0,1% при изменении входного напряжения на ±10%, но имеют низкий КПД. Импульсные стабилизаторы (SEPIC, flyback) работают с КПД до 90%, но генерируют высокочастотные помехи, требующие экранирования. Для прецизионных измерений выбирайте линейные схемы с обратной связью по напряжению.

Для высоковольтных применений (свыше 10 кВ) используйте модули с гальванической развязкой на трансформаторах с коэффициентом трансформации 1:100 и выше. Пример: блоки питания серии HVPS от Spellman.
В портативных устройствах отдавайте предпочтение импульсным стабилизаторам с частотой преобразования 100–500 кГц для минимизации габаритов дросселей.
При работе с чувствительными датчиками (например, ФЭУ) применяйте двухкаскадные схемы: первый каскад – импульсный преобразователь, второй – линейный стабилизатор для подавления пульсаций.

Температурный дрейф напряжения критичен для аппаратуры, эксплуатируемой в широком диапазоне температур. Стандартные стабилизаторы на кремниевых стабилитронах имеют температурный коэффициент 5–10 мВ/°C. Для компенсации используйте термокомпенсированные схемы с дополнительными диодами или операционными усилителями. В промышленных условиях, где температура может меняться от -40 до +85°C, выбирайте модели с термостабилизацией (например, на базе прецизионных ИОН LTZ1000).

Защитные функции продлевают срок службы оборудования. Обязательны: ограничение тока короткого замыкания, защита от перенапряжения на выходе и тепловая защита. В схемах с лампами прямого накала добавляйте защиту от обратного напряжения, возникающего при выключении. Для стабилизаторов с выходным напряжением выше 5 кВ предусмотрите искровые разрядники или варисторы на входе и выходе.

При выборе конкретной модели сравните параметры по техническим паспортам. Обратите внимание на:

Диапазон входного напряжения – должен перекрывать возможные колебания сети (например, 180–260 В для 220 В).
Время восстановления после скачка нагрузки – для импульсных схем не более 50 мкс.
Уровень пульсаций на выходе – для аналоговых схем не более 10 мВ (пик-пик), для цифровых – до 100 мВ.
Материал корпуса – металл для экранирования электромагнитных помех, пластик с металлизацией для портативных устройств.

Для уникальных задач, таких как питание магнетронов или рентгеновских трубок, заказывайте специализированные блоки с индивидуальной настройкой параметров.

Схемотехнические решения для плавной регулировки высоковольтного питания

Для плавной регулировки анодного напряжения в диапазоне 500–3000 В применяют схемы на основе высоковольтных полевых транзисторов (например, IXYS IXTP02N120P) с управлением через оптопару. Ток стока таких транзисторов достигает 2 А при напряжении до 1200 В, что позволяет избежать значительных потерь мощности. Ключевой элемент – драйвер затвора с гальванической развязкой (например, UCC21520), обеспечивающий задержку включения менее 50 нс и защиту от сквозных токов.

Альтернативное решение – автотрансформатор с ШИМ-управлением, где первичная обмотка запитывается от инвертора на MOSFET (IRFP460) с частотой 20–50 кГц. Вторичная обмотка содержит отводы для грубой регулировки (шаг 100 В), а плавная подстройка осуществляется изменением скважности ШИМ-сигнала. КПД такой схемы достигает 92% при выходной мощности до 1 кВт, но требует экранирования для подавления электромагнитных помех.

В прецизионных системах используют линейные стабилизаторы на лампах ГУ-81 или ГМИ-11. Анодное напряжение регулируется изменением сеточного смещения в пределах −50…+10 В, что обеспечивает плавность 0,1% при токе нагрузки до 500 мА. Недостаток – низкий КПД (менее 60%) из-за рассеиваемой мощности на аноде, поэтому такие схемы применяют в лабораторных установках с принудительным охлаждением.

Для импульсных источников питания эффективна схема с резонансным преобразователем на основе LLC-контура. Частота переключения (80–200 кГц) регулируется микроконтроллером (STM32F334), что позволяет плавно изменять выходное напряжение в диапазоне 1–5 кВ при токе до 2 А. Преимущество – минимальные потери на переключение за счет работы в резонансе, но требуется точная настройка индуктивностей и емкостей контура.

В системах с гальванической развязкой применяют высоковольтные DC-DC преобразователи с обратной связью через оптрон (например, HCPL-316J). Выходное напряжение регулируется изменением коэффициента заполнения ШИМ-сигнала на первичной стороне, а оптрон обеспечивает изоляцию до 5 кВ. Для стабилизации используют цифровой потенциометр (MCP41HV51) с разрешением 8 бит, что дает шаг регулировки ~20 В при выходном напряжении 3 кВ.

В схемах с высокими требованиями к динамике (например, в рентгеновских аппаратах) используют двухтактные преобразователи с фазовым управлением. Регулировка осуществляется сдвигом фазы между двумя полумостами на IGBT (Infineon IKW40N120T2), что позволяет изменять выходное напряжение от 0 до 10 кВ за 10 мкс. Для защиты от перенапряжений применяют снабберные цепи (R=10 Ом, C=1 нФ) и быстродействующие диоды (STTH30L06TV1).

В мобильных устройствах с батарейным питанием оптимальны инверторы на основе трансформаторов с ферритовыми сердечниками (например, ETD49). Первичная обмотка управляется мостовым каскадом на MOSFET (IRF540N), а выходное напряжение регулируется изменением частоты (50–150 кГц) через микросхему UC3843. Для плавности используют LC-фильтр с резонансной частотой 20 кГц, что снижает пульсации до 0,5% при выходном токе 1 А.

При работе с нагрузками, требующими стабилизации тока (например, электронно-лучевые трубки), применяют схемы с обратной связью по току. Датчик тока (например, LEM LA 55-P) формирует сигнал, пропорциональный анодному току, который сравнивается с опорным напряжением в компараторе (LM311). Выход компаратора управляет затвором высоковольтного MOSFET (STW4N150), обеспечивая плавную регулировку напряжения в пределах 0,5–2 кВ при токе до 300 мА с точностью ±2%.

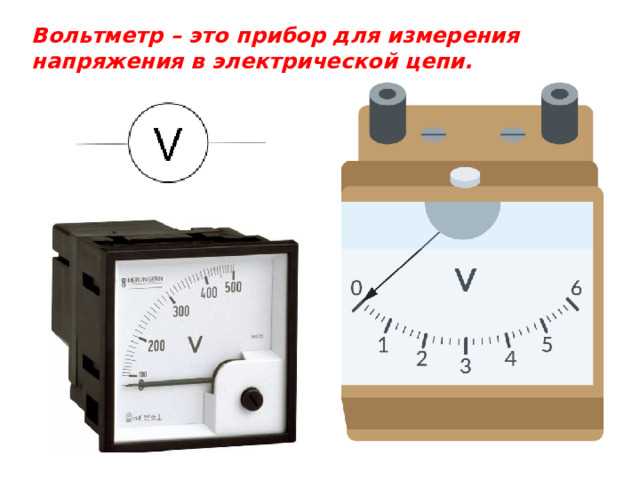

Типовые ошибки при подключении регуляторов анодного напряжения

Первая распространённая ошибка – неправильный выбор диапазона регулирования. Многие регуляторы, например, LM317 или TL783, имеют ограничения по максимальному входному напряжению (40 В и 125 В соответственно). Превышение этих значений приводит к пробою стабилизатора или выходу из строя нагрузки. При работе с высоковольтными лампами (например, ГУ-81) требуется использовать специализированные схемы с трансформаторной развязкой или последовательным включением стабилизаторов. Также критично учитывать ток нагрузки: при превышении номинала (обычно 1–1,5 А для LM317) падает КПД, растёт тепловыделение, что требует установки радиаторов с площадью не менее 50 см² на каждые 10 Вт рассеиваемой мощности.

Третья ошибка связана с неправильным заземлением. В схемах с регуляторами анодного напряжения часто используют общий провод для анодной и накальной цепей, что создаёт паразитные связи и наводки. Для устранения помех необходимо разделять «силовую землю» (анодные цепи) и «сигнальную землю» (цепи управления), соединяя их только в одной точке – обычно на клемме источника питания. Также критично размещать регулирующий элемент (например, MOSFET или биполярный транзистор) как можно ближе к нагрузке, минимизируя длину силовых проводников и индуктивность монтажа.

Расчёт номиналов компонентов для стабилизации анодного тока

Стабилизация анодного тока в ламповых схемах требует точного подбора резисторов и конденсаторов в цепи смещения. Для триода с параметрами μ = 20, R_i = 8 кОм и анодным напряжением U_a = 250 В при токе I_a = 5 мА катодный резистор R_k рассчитывается по формуле: R_k = U_g / I_a, где U_g – требуемое напряжение смещения (обычно -2 В для маломощных триодов). Подставляя значения: R_k = 2 В / 5 мА = 400 Ом. Для компенсации температурного дрейфа параллельно R_k устанавливают конденсатор C_k с ёмкостью не менее 100 мкФ, обеспечивающий постоянную времени τ = R_k × C_k ≥ 40 мс.

В схемах с пентодами или тетродами стабилизация усложняется из-за зависимости тока от экранного напряжения. Для лампы типа 6П14П при U_a = 200 В, U_g2 = 150 В и I_a = 30 мА резистор экранной сетки R_g2 выбирают из условия падения напряжения ΔU = U_пит – U_g2. При U_пит = 250 В и токе экранной сетки I_g2 = 5 мА номинал составит: R_g2 = (250 В – 150 В) / 5 мА = 20 кОм. Для подавления паразитных колебаний в цепь экранной сетки включают конденсатор C_g2 с ёмкостью 0,1–0,47 мкФ, тип – керамический или плёночный с рабочим напряжением не ниже 250 В. При использовании стабилитрона в цепи экранной сетки (например, СГ202Б) резистор R_g2 заменяют на балластный, рассчитанный по току стабилизации: R_бал = (U_пит – U_ст) / (I_ст + I_g2), где U_ст = 150 В, I_ст = 5–10 мА.

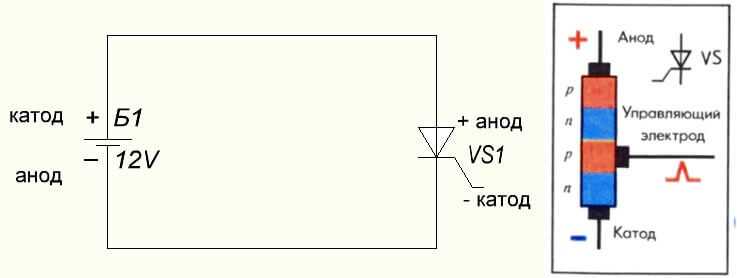

Методы защиты от перенапряжений в цепях анодного питания

Перенапряжения в анодных цепях возникают из-за коммутационных процессов, индуктивных выбросов или сбоев в источнике питания. Для защиты используют варисторы с напряжением срабатывания на 10–20% выше номинального анодного напряжения. Например, при U_анод = 300 В подойдет варистор на 360–390 В. Варисторы типа MOV (металлооксидные) с временем реакции <25 нс эффективно гасят импульсные перенапряжения до 6 кВ, но требуют замены после 5–10 срабатываний.

Газоразрядные защитные приборы (ГЗП) применяют для высоковольтных цепей (>1 кВ). Они отличаются низкой межэлектродной емкостью (<2 пФ) и выдерживают токи до 10 кА. ГЗП типа Р-350 (напряжение пробоя 350 В) или Р-600 используют в схемах с лампами ГУ-81, ГУ-74. Недостаток – инерционность (1–5 мкс), что делает их непригодными для защиты от наносекундных выбросов.

RC-цепочки (снабберы) демпфируют колебания при коммутации индуктивной нагрузки. Для анодных цепей с током до 500 мА оптимальны R = 10–50 Ом, C = 0,01–0,1 мкФ (керамические, X7R). Пример: в усилителях на ГУ-50 снаббер 22 Ом + 0,047 мкФ снижает выбросы на 60–70%.
Стабилитроны с лавинным пробоем (например, 1N4744A на 15 В) защищают низковольтные участки цепи, но неэффективны при U_анод > 100 В из-за ограниченной рассеиваемой мощности.
Диоды обратного хода (TVS) типа P6KE400CA (400 В, 600 Вт) реагируют за <1 пс, но требуют теплоотвода при длительных перенапряжениях.

В схемах с импульсными источниками питания применяют активные методы: компараторы с порогом на 5–10% выше U_анод, отключающие силовой ключ при превышении. Например, микросхема UC3843 с внешним делителем на резисторах 100 кОм + 10 кОм обеспечивает защиту при U_анод > 330 В (для номинала 300 В). Задержка срабатывания – <1 мкс.

Для защиты от длительных перенапряжений используют реле или электронные ключи на MOSFET (IRF840, 500 В, 8 А) с управлением от микроконтроллера. Пример: в передатчиках на ГУ-74B ключ отключает анодное питание при U > 2,5 кВ, предотвращая пробой изоляции. Время реакции системы – 20–50 мс, что достаточно для защиты от медленных скачков напряжения.

Сравнение аналоговых и цифровых способов управления анодным напряжением

Аналоговые методы регулировки анодного напряжения основаны на использовании потенциометров, реостатов или трансформаторов с плавной регулировкой. Их преимущества – простота реализации, низкая стоимость компонентов и минимальные задержки в реакции на изменения нагрузки. Однако точность таких систем ограничена механическими и тепловыми дрейфами, а диапазон регулировки часто не превышает ±5% от номинального значения. Для задач, где требуется стабильность не хуже 0,1%, аналоговые схемы требуют дополнительных цепей обратной связи, что усложняет конструкцию. Пример: в ламповых усилителях класса A потенциометры на 10–50 кОм позволяют корректировать анодное напряжение с шагом ~1 В, но при этом вносят нелинейные искажения до 0,5% на высоких частотах.

Цифровые способы управления реализуются через ШИМ-контроллеры, ЦАП или специализированные микросхемы (например, LT3756 для высоковольтных приложений). Они обеспечивают точность до 0,01% и программируемую стабилизацию с обратной связью по току или напряжению. Ключевые преимущества:
1. Возможность удалённого мониторинга и корректировки через интерфейсы I²C/SPI.
2. Отсутствие механического износа и дрейфа параметров.
3. Интеграция с системами защиты от перенапряжения и перегрузки.
Недостатки: высокая стоимость компонентов (ЦАП с разрешением 16 бит и выше), необходимость в микроконтроллере и программном обеспечении. В импульсных источниках питания с цифровым управлением частота коммутации может достигать 500 кГц, что снижает габариты фильтрующих элементов, но требует тщательной экранировки для минимизации электромагнитных помех.
Рекомендации: для лабораторных источников питания с диапазоном 0–1000 В и точностью 0,05% оптимальны гибридные решения – аналоговая стабилизация с цифровой подстройкой. В серийных устройствах с фиксированными режимами (например, рентгеновские аппараты) целесообразно использовать готовые модули на базе микросхем типа AD5541A.
