Шаровая опора на Пежо 206 – один из ключевых элементов подвески, отвечающий за подвижность колеса и стабильность управления. Средний ресурс детали составляет 50–80 тыс. км, но при агрессивной езде или плохих дорогах износ может наступить раньше. Первые признаки неисправности: стук в передней подвеске при проезде неровностей, скрип при повороте руля, неравномерный износ шин. Игнорирование проблемы приводит к люфту колеса, что опасно на высоких скоростях.
Для ремонта потребуется стандартный набор инструментов: головка на 17 и 19 мм, шестигранник на 6 мм, съемник шаровых опор, домкрат и противооткатные упоры. Шаровая опора на Пежо 206 крепится к рычагу тремя болтами под шестигранник, а к поворотному кулаку – гайкой на 17 мм. Важно: перед началом работ очистите резьбовые соединения от грязи и обработайте их проникающей смазкой (например, WD-40), чтобы избежать срыва болтов.
При выборе запчастей отдавайте предпочтение оригинальным деталям (Peugeot 3521.51) или проверенным аналогам: Lemförder, TRW, Febi. Дешевые заменители часто имеют низкое качество пыльника, что сокращает срок службы опоры до 10–15 тыс. км. Перед установкой новой детали проверьте состояние рычага подвески – при наличии трещин или деформаций его лучше заменить.
Процесс замены занимает 1,5–2 часа при наличии опыта. Начинайте с демонтажа колеса и отсоединения тормозного шланга от стойки, чтобы освободить доступ к опоре. Используйте съемник для выпрессовки шарового пальца из кулака – молоток и монтировка могут повредить посадочное место. После установки новой опоры обязательно затяните все соединения с рекомендованным моментом: 60 Н·м для болтов рычага, 50 Н·м для гайки пальца. Не забудьте проверить углы установки колес после ремонта.
Какие инструменты и материалы понадобятся для замены шаровой опоры
Для замены шаровой опоры на Пежо 206 потребуется набор головок с трещоткой, включая ключи на 16, 18 и 21 мм – именно эти размеры используются для болтов крепления опоры и рычага. Обязателен баллонный ключ или головка на 17 мм для снятия колеса, а также домкрат грузоподъёмностью не менее 2 тонн. Дополнительно понадобится съёмник шаровых опор: универсальный или специализированный для Пежо, так как без него выпрессовать палец из поворотного кулака практически невозможно.
Из вспомогательных инструментов пригодится монтировка или большая отвёртка для отжатия рычага подвески, а также молоток с резиновой или медной насадкой – им удобно выбивать закисшие болты. Не лишним будет динамометрический ключ для затяжки крепежа с указанным моментом (например, болты рычага затягиваются с усилием 80–100 Н·м). Для очистки резьбовых соединений от ржавчины используйте металлическую щётку и проникающую смазку типа WD-40 или её аналог.
Новая шаровая опора должна соответствовать оригинальному артикулу или проверенным заменителям: для Пежо 206 подходят детали с номерами 3521.16 (оригинал), Febi 27396 или Lemförder 3521101. Обязательно приобретите новые гайки крепления пальца опоры (обычно M16×1,5) и болты рычага, если старые повреждены или имеют следы коррозии. Для защиты резьбы рекомендуется использовать фиксатор резьбы средней прочности (например, Loctite 243).
Работать удобнее на подъёмнике или смотровой яме, но при их отсутствии можно обойтись домкратом и страховочными подставками – обязательно установите их под кузов в местах, указанных в руководстве по эксплуатации. Для защиты рук используйте перчатки, а для глаз – защитные очки, особенно при работе с закисшими деталями. Если опора меняется в сборе с рычагом, дополнительно потребуется стяжка пружин подвески для безопасного демонтажа амортизационной стойки.
После установки новой опоры проверьте углы установки колёс – для этого понадобится стенд развал-схождения. На Пежо 206 регулировка развала не предусмотрена конструкцией, но схождение необходимо выставить в пределах 0°±10′ для передней оси. Запаситесь тормозной жидкостью, если планируете прокачивать тормоза после отсоединения суппорта, и антикоррозийным составом для обработки резьбы перед сборкой.

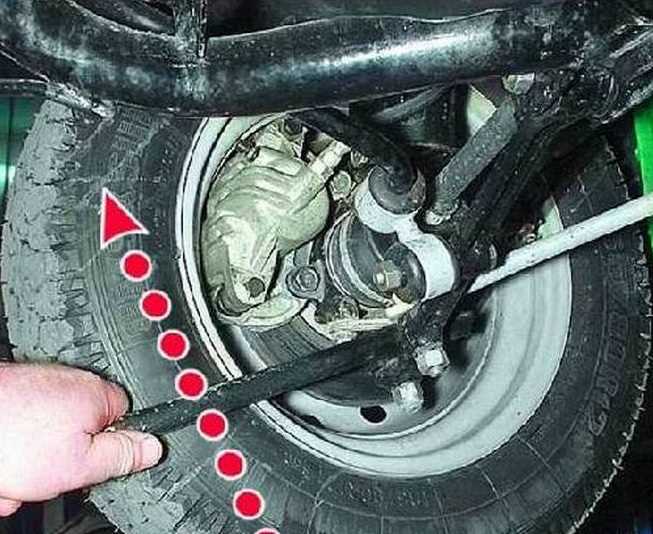

Как правильно снять колесо и подготовить автомобиль к ремонту
Перед началом работ установите автомобиль на ровной твердой поверхности. Включите первую передачу (или «P» для автомата) и затяните ручной тормоз. Если ремонт проводится на подъемнике, убедитесь, что опоры расположены под штатными точками кузова – для Пежо 206 это усиленные зоны под порогами, обозначенные в руководстве по эксплуатации. При использовании домкрата подложите под противоположное колесо упоры с обеих сторон, чтобы исключить случайное смещение.
Ослабьте болты крепления колеса до того, как автомобиль будет поднят. Для этого используйте баллонный ключ на 17 мм – стандартный размер для Пежо 206. Приложите усилие против часовой стрелки, удерживая ключ двумя руками для предотвращения соскальзывания. Если болты не поддаются, нанесите на резьбу проникающую смазку (например, WD-40) и дайте ей подействовать 5–10 минут. Избегайте ударов по ключу – это может повредить грани болтов.
Поднимите автомобиль домкратом, расположив его под штатной точкой подъема – на Пежо 206 это усиленная часть порога за передним колесом или перед задним. Убедитесь, что домкрат установлен строго перпендикулярно земле и не смещается. Поднимите кузов до момента, когда колесо оторвется от земли на 3–5 см. Если домкрат начинает проседать или скрипеть, немедленно остановитесь и проверьте его положение.
Открутите болты полностью и снимите колесо, потянув его на себя двумя руками. Если диск «прикипел» к ступице, обстучите его резиновым молотком по внутренней стороне обода, избегая ударов по тормозному диску. Храните снятое колесо в вертикальном положении, прислонив к устойчивой поверхности, чтобы не повредить диск. Перед дальнейшими действиями очистите ступицу от грязи и ржавчины металлической щеткой – это упростит установку колеса обратно.
Закрепите тормозной суппорт, чтобы он не висел на шланге. Для этого подвяжите его проволокой или пластиковым хомутом к пружине стойки. Не допускайте перегибов тормозного шланга – это может привести к его повреждению. Если требуется снять тормозной диск, открутите два направляющих штифта ключом на 7 мм и снимите диск, слегка постукивая по нему молотком через деревянную проставку.
Проверьте состояние всех видимых элементов подвески: пыльников шаровой опоры, сайлентблоков рычага, наконечников рулевых тяг. Если обнаружены трещины, разрывы или подтекания смазки, замените поврежденные детали до сборки. Подготовьте рабочее место: разложите инструменты в порядке использования, приготовьте емкость для слива старой смазки и ветошь для протирки деталей. На этом этапе автомобиль готов к демонтажу шаровой опоры.
Пошаговая инструкция по демонтажу старой шаровой опоры
Поднимите автомобиль домкратом и зафиксируйте на подставках. Снимите колесо с той стороны, где требуется замена шаровой опоры. Для Пежо 206 используйте баллонный ключ на 17 мм – гайки затянуты с усилием 90–110 Н·м, поэтому может потребоваться удлинитель.
Отсоедините датчик ABS, если он мешает доступу к опоре. На моделях с 2003 года датчик крепится одним болтом Torx T20. Отведите его в сторону, не отключая разъем, чтобы избежать ошибок в системе.
Очистите резьбовые соединения шаровой опоры металлической щеткой. Нанесите проникающую смазку (например, WD-40) на гайку пальца опоры и болты крепления к рычагу. Дайте составу подействовать 10–15 минут – это облегчит откручивание прикипевших элементов.
Открутите гайку пальца шаровой опоры ключом на 18 мм. Если палец проворачивается вместе с гайкой, удерживайте его шестигранником на 6 мм через отверстие в корпусе опоры. На Пежо 206 гайка затянута с моментом 50–60 Н·м, поэтому используйте вороток с удлинителем.
Вытащите палец опоры из поворотного кулака. Если он не поддается, воспользуйтесь съемником шаровых опор. Запрещается бить молотком по пальцу – это может повредить посадочное место в кулаке. Альтернативный метод: нагрейте кулак строительным феном до 60–80°C, чтобы расширить металл.
Открутите два болта крепления шаровой опоры к рычагу. Болты имеют головку на 16 мм и затянуты с моментом 70–80 Н·м. При откручивании удерживайте болты от проворачивания вторым ключом на 16 мм за грани под головкой. Если болты не поддаются, срежьте их болгаркой – резьба в рычаге восстанавливается метчиком М10×1,25.
Снимите старую опору с рычага. Осмотрите посадочное место на рычаге: при наличии коррозии или деформации замените рычаг целиком. Проверьте состояние пыльника новой опоры – он должен быть целым, без трещин и следов смазки снаружи.
Перед установкой новой опоры сравните ее с демонтированной: длина пальца, диаметр корпуса и расположение крепежных отверстий должны совпадать. Для Пежо 206 подходят опоры с артикулами Lemforder 30936 01, TRW JBJ 721 или Febi 29467. Убедитесь, что на новой детали присутствует маркировка производителя и дата изготовления.
Установка новой шаровой опоры и проверка креплений
Перед установкой новой шаровой опоры очистите посадочное место на рычаге подвески от грязи и ржавчины. Используйте металлическую щетку и наждачную бумагу с зернистостью P120–P180. Убедитесь, что поверхность ровная – даже небольшие заусенцы или коррозия могут привести к неправильной посадке детали и преждевременному износу. Нанесите тонкий слой медной смазки на контактные поверхности для защиты от заклинивания и облегчения последующего демонтажа.
Установите новую шаровую опору в рычаг, совместив отверстия под болты. Для Peugeot 206 используйте оригинальные болты крепления (артикул 3816.46 для передней опоры) или аналоги с классом прочности не ниже 8.8. Затягивайте болты динамометрическим ключом с моментом 65–75 Н·м, начиная с центрального болта. Не перетягивайте – превышение момента приведет к деформации рычага или срыву резьбы.
После фиксации опоры на рычаге подсоедините её к поворотному кулаку. Вставьте палец шаровой в отверстие кулака и затяните гайку с моментом 50–60 Н·м. Для предотвращения проворачивания пальца используйте шестигранник на 6 мм, вставив его в специальное углубление на торце пальца. Если гайка не затягивается до нужного момента, замените её – повторное использование деформированной гайки недопустимо.
- Проверьте состояние пыльника новой опоры: он должен быть эластичным, без трещин и следов смазки снаружи. Если пыльник поврежден, замените опору – даже микроразрывы приведут к попаданию абразива и быстрому выходу из строя.
- Убедитесь, что стопорное кольцо на пальце опоры установлено правильно. Оно должно плотно сидеть в канавке, не выступая за края.
- После установки проверьте люфт пальца: возьмитесь за рычаг и попробуйте покачать его вверх-вниз. Допустимый люфт – не более 0,5 мм. Если люфт ощущается, опора бракованная или установлена неправильно.
Соберите подвеску в обратном порядке: установите колесо, опустите автомобиль и затяните колесные болты с моментом 90–110 Н·м. Перед пробной поездкой проверьте углы установки колес на стенде – замена шаровой опоры может сместить параметры схождения и развала. Для Peugeot 206 допустимые значения: схождение 0°±10′, развал -0°30′±30′.
После 50–100 км пробега повторно проверьте затяжку всех креплений. Особое внимание уделите гайке пальца шаровой опоры – она может ослабнуть из-за вибраций. Если при движении появляются стуки или увод автомобиля в сторону, немедленно остановитесь и проверьте крепления. Игнорирование этих признаков приведет к разрушению опоры и потере управляемости.

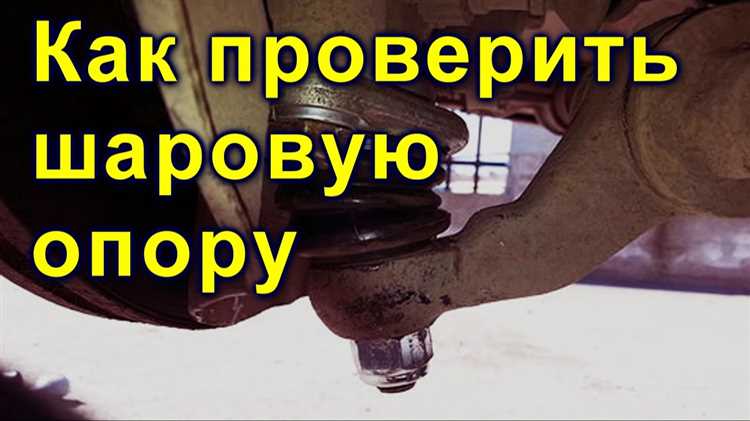

Особенности сборки подвески и регулировка после замены
После установки новой шаровой опоры на Пежо 206 критически важно правильно затянуть все крепежные элементы. Гайку шарового пальца затягивайте моментом 50–60 Н·м, используя динамометрический ключ. Болты крепления опоры к рычагу – 70–80 Н·м. Недостаточная затяжка приведет к люфту, избыточная – к деформации резьбы или разрушению деталей. Перед окончательной фиксацией убедитесь, что рычаг находится в рабочем положении (автомобиль на подъемнике или подставках, колеса нагружены).
При сборке подвески обратите внимание на состояние сайлентблоков рычага. Если они имеют трещины или смещение резины относительно металлической обоймы, замените их до установки новой шаровой. Игнорирование изношенных сайлентблоков приведет к неравномерному распределению нагрузки, ускоренному износу опоры и нарушению углов установки колес. Для запрессовки используйте специальные оправки – молоток или кувалда повредят резину.
- Проверьте состояние пыльника шаровой опоры: он должен быть целым, без трещин и следов смазки снаружи. При повреждении замените опору целиком – ремонт пыльника неэффективен.
- Смазка шарового пальца: используйте только специализированную смазку для шаровых соединений (например, Molykote Longterm 2 или Liqui Moly LM 50). Литол или графитовая смазка не подходят – они не выдерживают высоких нагрузок и температур.
- После сборки проверьте отсутствие зазоров в соединении: поднимите автомобиль, возьмитесь за колесо в положениях 12 и 6 часов и покачайте его. Люфт указывает на неправильную установку или бракованную деталь.
Регулировка углов установки колес (сход-развал) после замены шаровой опоры обязательна. Даже минимальное смещение рычага при сборке приводит к изменению параметров подвески. На Пежо 206 допустимые значения: развал передних колес – -0°30’±30′, схождение – 0±2 мм. Проверку проводите на стенде с компьютерной диагностикой – визуальный контроль не даст точных результатов. Если развал не регулируется, проверьте геометрию кузова и состояние других элементов подвески (амортизаторов, рычагов).
После сборки проведите тестовый заезд на скорости до 60 км/ч, обращая внимание на поведение автомобиля. Увод в сторону, стуки при проезде неровностей или неравномерный износ шин – признаки неправильной сборки. В этом случае повторно проверьте затяжку всех соединений и углы установки колес. Особое внимание уделите стабилизатору поперечной устойчивости: его тяги должны быть затянуты моментом 40–50 Н·м, а резиновые втулки – не иметь повреждений.
Через 500–1000 км пробега после замены шаровой опоры повторно проверьте затяжку всех крепежных элементов. Вибрации и динамические нагрузки могут ослабить соединения. Также осмотрите пыльник на предмет повреждений – попадание грязи и влаги в шаровое соединение приведет к его быстрому выходу из строя. Если при повторной проверке обнаружен люфт, замените опору: ремонту она не подлежит.
