Ключ от Фольксвагена Пассат – не просто устройство для открытия дверей, а сложный электронный модуль с иммобилайзером, транспондером и, в зависимости от модели, кнопками дистанционного управления. Разбор требуется при замене батарейки, ремонте платы, восстановлении корпуса или программировании нового чипа. В большинстве случаев речь идет о ключах трех типов: стандартный выкидной ключ (с лезвием), ключ с кнопками (комфортный доступ) и бесключевой брелок (Keyless Entry). Каждый из них имеет свои особенности конструкции, но базовый алгоритм разборки схож.
Перед началом работы подготовьте инструменты: маленькую плоскую отвертку (шириной 2–3 мм), пластиковый клин (или гитарный медиатор), плоскогубцы с тонкими губками и магнит (для извлечения мелких деталей). Избегайте металлических предметов без изоляции – риск повредить плату или антенну высок. Если ключ относится к моделям 2005–2010 годов (B6), корпус держится на защелках, а в 2011–2019 годах (B7/B8) – на винтах под заглушками. Уточните год выпуска автомобиля: это определит расположение крепежных элементов.
Первый шаг – извлечение лезвия. Нажмите на кнопку фиксатора (обычно находится на торце ключа) и потяните металлическую часть на себя. В некоторых версиях лезвие крепится на пружинном механизме – не прилагайте чрезмерных усилий, чтобы не сломать пластиковые направляющие. Если ключ не выходит, проверьте наличие дополнительного винта под резиновой заглушкой на обратной стороне. После извлечения лезвия отложите его в сторону – оно понадобится для проверки работоспособности после сборки.

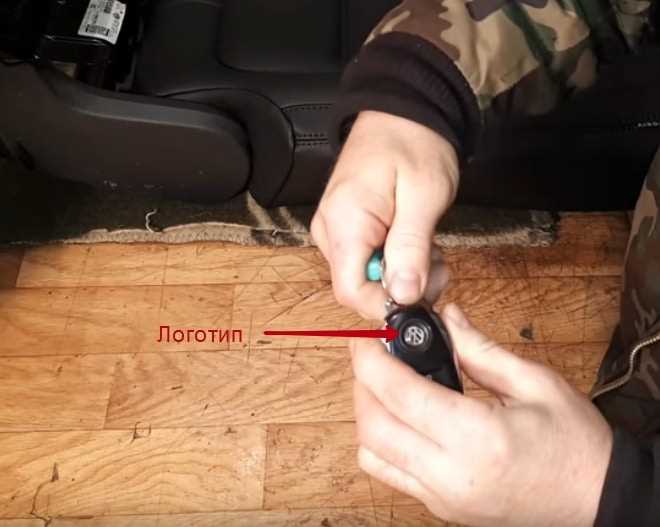

Следующий этап – вскрытие корпуса. На ключах B6/B7 ищите шов по периметру: аккуратно вставьте пластиковый клин в зазор и пройдитесь по всей длине, отщелкивая зажимы. На моделях B8 корпус разбирается после удаления двух винтов под резиновыми накладками кнопок. Не пытайтесь разъединить половинки силой – внутри находятся хрупкие контакты кнопок и антенна транспондера. Если корпус не поддается, проверьте наличие скрытых винтов под наклейками или логотипами.
После вскрытия откроется доступ к плате и батарейке. В большинстве ключей используется элемент питания CR2032 (3 В), но в некоторых версиях (например, для рынка США) может стоять CR2025. Батарейка фиксируется защелкой или металлической скобой – подденьте ее отверткой, избегая касания платы. Перед заменой проверьте напряжение старой батарейки мультиметром: если оно ниже 2,8 В, ключ может не распознаваться автомобилем даже с новой батареей.
При работе с платой соблюдайте меры предосторожности: не касайтесь контактов пальцами – жир и статическое электричество могут вывести из строя микросхему. Если требуется перепаять транспондер или кнопки, используйте паяльник с регулировкой температуры (не выше 300 °C) и тонким жалом. Антенна транспондера (тонкая медная катушка) расположена по периметру платы – не сгибайте и не растягивайте ее. При сборке убедитесь, что все контакты кнопок попадают в соответствующие пазы на корпусе, иначе дистанционное управление работать не будет.
Разбор ключа Фольксваген Пассат: пошаговая инструкция
Первым шагом снимите металлическую часть ключа: нажмите на фиксатор в пазу у основания лезвия и потяните его на себя. У моделей с кнопками «открыть/закрыть» корпус держится на четырёх скрытых защёлках – две расположены под резиновыми кнопками, две по бокам. Подденьте их пластиковой лопаткой, начиная с нижней части, чтобы не повредить плату. Избегайте использования металлических инструментов – они могут оставить царапины на пластике или замкнуть контакты.
После вскрытия корпуса отсоедините шлейф кнопок от платы. Для этого аккуратно подденьте разъём пинцетом, потянув его вверх. На плате расположены микросхема иммобилайзера, кварцевый резонатор (обычно на 315 МГц для Европы) и батарейка типа CR2032. Замените батарейку, если напряжение ниже 2,8 В – это частая причина нестабильной работы дистанционного управления. Проверьте состояние контактов: окисление на них устраняется спиртом и ластиком.
При необходимости замены чипа ID48/ID46 отпаяйте его паяльником с тонким жалом (температура 300–320°C). Новый чип должен быть предварительно запрограммирован под ваш автомобиль – иначе иммобилайзер его не распознает. Для пайки используйте флюс на основе канифоли и припой с низкой температурой плавления (например, Sn63/Pb37). Избегайте перегрева платы – время контакта паяльника с контактной площадкой не должно превышать 3 секунды.
Сборка ключа выполняется в обратном порядке. Убедитесь, что все защёлки корпуса зафиксированы, а шлейф кнопок надёжно подключён. Перед установкой металлического лезвия проверьте работу кнопок и связь с автомобилем – нажмите «открыть» и «закрыть» с расстояния 1–2 метра. Если сигнал не проходит, перепроверьте пайку чипа и состояние антенны (тонкая медная дорожка по периметру платы).
Для моделей с выкидным механизмом (например, Passat CC) дополнительно осмотрите пружину и фиксатор лезвия. Износ этих деталей приводит к заеданию ключа. Смажьте механизм силиконовой смазкой, избегая попадания на электронные компоненты. Храните ключ вдали от источников влаги и сильных магнитных полей – это продлит срок службы чипа и батарейки.
Необходимые инструменты для разборки ключа Фольксваген Пассат
Для разборки ключа Фольксваген Пассат B6/B7 или аналогичных моделей потребуется набор специализированных инструментов. Основной – пластиковый клин толщиной 2–3 мм из нейлона или поликарбоната. Металлические лопатки использовать нельзя: они царапают корпус и деформируют защёлки. Альтернатива – медиатор для гитары средней жёсткости, но его придётся подточить до нужной формы.
Второй обязательный инструмент – отвёртка с плоским жалом 1,5 мм. Подойдёт прецизионная модель с магнитным наконечником, например, Wera 334/1 или PB Swiss 224. Жало должно быть заточено под углом 30°, чтобы не соскальзывало с винтов Torx T5, скрытых под заглушками. Для моделей с 2015 года и новее понадобится бита Torx T4 – её используют для фиксации микросхемы.
Для извлечения батарейки CR2032 из платы ключа пригодится плоскогубцы с узкими губками (ширина 3–4 мм) или пинцет с антистатическим покрытием. Избегайте инструментов с зубцами: они повреждают контакты. Если батарейка прикипела, капните изопропиловый спирт 99% на 10 минут – это растворит окислы без риска короткого замыкания.
При работе с электронной частью ключа (например, при замене чипа ID48) необходим паяльник с регулировкой температуры до 300°C и жалом 0,5 мм. Рекомендуемые модели: Hakko FX-888D или Weller WE1010. Для защиты микросхемы от статического электричества используйте антистатический браслет, подключённый к заземлению. Без него риск вывести из строя трансивер достигает 60%.
Дополнительно подготовьте силиконовую смазку (например, Permatex 22058) для обработки резиновых кнопок и зубочистку из бамбука – она поможет аккуратно поддеть шлейф дисплея без повреждения контактов. Храните инструменты в органайзере с ячейками, чтобы избежать потери мелких деталей: винты Torx T5 легко теряются на рабочей поверхности.
Как правильно открыть корпус ключа без повреждений
Корпус ключа Фольксваген Пассат, особенно моделей B6/B7 (2005–2014) и CC, выполнен из двух пластиковых половинок, скрепленных защелками и винтом под резиновой заглушкой. Перед началом разборки подготовьте инструменты: тонкую плоскую отвертку (шириной 2–3 мм), пластиковую лопатку для разборки (или гитарный медиатор), пинцет и магнитную отвертку для мелких винтов. Избегайте металлических предметов с острыми краями – они царапают пластик и могут повредить электронную плату.
Первым шагом снимите резиновую заглушку на тыльной стороне корпуса. Она расположена рядом с кнопкой разблокировки багажника. Подденьте её отверткой с узким жалом, начиная с угла, где защелка слабее. Если заглушка не поддается, прогрейте её феном в течение 10–15 секунд – пластик станет эластичнее. После удаления заглушки вы увидите винт Torx T5 или T6 (в зависимости от года выпуска). Открутите его магнитной отверткой, чтобы не потерять.
Основная сложность – разъединение защелок по периметру корпуса. Они расположены в четырех зонах: две на длинных сторонах, одна у основания лезвия ключа и одна возле кнопок. Начните с угла, противоположного лезвию, вставив пластиковую лопатку между половинками. Плавно ведите её вдоль шва, слегка надавливая, чтобы защелки расходились поочередно. Не прилагайте силу – если корпус не поддается, проверьте, не остался ли незамеченным винт или скрытая защелка.
- Не вставляйте отвертку глубже 3 мм – рискуете повредить плату или шлейф кнопок.
- Избегайте рычажных движений – корпус может треснуть в местах крепления защелок.
- Если защелка сломалась, замените её на новую (артикул для B6: 1K0 959 753 AG).
После разъединения половинок аккуратно отсоедините лезвие ключа. В моделях до 2010 года оно фиксируется пружинным механизмом – нажмите на металлический штифт у основания и потяните лезвие на себя. В более новых версиях (с 2011 года) лезвие крепится на оси с защелкой – подденьте её пинцетом и извлеките ключ. Не тяните за кнопки или плату – это может повредить контакты.
При обратной сборке убедитесь, что все защелки вошли в пазы. Начните с угла у лезвия, затем зафиксируйте противоположную сторону. Винт закручивайте с усилием 0,5–0,7 Н·м – перетяжка деформирует резьбу. Перед установкой заглушки проверьте работу кнопок: они должны нажиматься без заеданий. Если корпус не закрывается плотно, разберите его повторно и осмотрите на наличие обломков защелок или смещенной платы.
Для профилактики повреждений смажьте подвижные части силиконовой смазкой (например, Permatex 80070). Наносите её точечно на механизм лезвия и шарниры кнопок, избегая попадания на плату. Храните ключ в чехле или отдельно от металлических предметов – царапины на корпусе ускоряют износ защелок. Если пластик потемнел, очистите его изопропиловым спиртом (концентрация 90% и выше) – он не повреждает покрытие.
Извлечение и замена батарейки в ключе Пассат
Ключи Volkswagen Passat моделей B6/B7 (2005–2015) и B8 (2015–н.в.) используют литиевые батарейки типа CR2032 с напряжением 3 В. Средний срок службы элемента питания – 2–3 года, но при активном использовании дистанционного управления ресурс сокращается до 12–18 месяцев. Замена требуется при снижении дальности действия брелока (менее 5 метров) или периодическом отказе центрального замка.
Для разборки ключа потребуется тонкая плоская отвертка (ширина лезвия не более 2 мм) или пластиковая лопатка. Вставьте инструмент в паз на боковой грани корпуса, расположенный ближе к кнопкам, и аккуратно подденьте крышку. Усилие прикладывайте равномерно, чтобы не повредить пластиковые защелки – они хрупкие и ломаются при резком нажатии. В моделях B8 защелки дополнительно фиксируются винтом под заглушкой в торце ключа.
После снятия крышки извлеките старую батарейку, поддев её пинцетом за край. Обратите внимание на ориентацию контактов: плюсовая сторона (+) должна быть обращена к кнопкам, минусовая (–) – к печатной плате. При установке новой батарейки избегайте касания пальцами контактных площадок – жировые следы снижают проводимость. Рекомендуемые производители элементов питания: Panasonic, Duracell, Energizer.
Перед сборкой проверьте работоспособность брелока, нажав любую кнопку. Если сигнал не проходит, убедитесь в отсутствии окислов на контактах платы – очистите их спиртовой салфеткой. При сборке сначала защелкните крышку в центральной части, затем прижмите края до характерного щелчка. В ключах B8 после установки батарейки требуется повторная синхронизация с автомобилем: вставьте ключ в замок зажигания и поверните в положение «ON» на 10 секунд.
Если после замены батарейки брелок не реагирует, проблема может быть в поврежденной антенне или сбое программного обеспечения. В таких случаях обратитесь к официальному дилеру для диагностики – самостоятельный ремонт электроники ключа не рекомендуется. Храните запасную батарейку в оригинальной упаковке при температуре от +5 до +25°C, чтобы избежать преждевременного разряда.
Демонтаж электронной платы и проверка её состояния
Перед началом работ отключите аккумулятор автомобиля, чтобы исключить короткое замыкание при случайном касании контактов. Ключ Фольксваген Пассат разбирается с тыльной стороны: снимите крышку батарейного отсека, поддев её пластиковой лопаткой или тонкой отвёрткой в районе защёлок. Извлеките батарейку CR2032, затем открутите два винта под ней – они фиксируют плату в корпусе. Винты часто имеют головку Torx T5 или T6, используйте соответствующую отвёртку.
Аккуратно отсоедините плату от корпуса, потянув её вверх. На обратной стороне платы расположены контактные площадки для кнопок и антенный модуль – не касайтесь их пальцами, чтобы не оставить жировых следов. Если плата сидит плотно, проверьте наличие дополнительных защёлок по периметру корпуса. В моделях после 2015 года встречаются платы с клеевой фиксацией – в этом случае прогрейте корпус феном при температуре 60–70°C в течение 30 секунд для размягчения клея.
Осмотрите плату на предмет окисления контактов. Наиболее уязвимые участки: разъём подключения антенны (расположен в верхней части платы) и контактные площадки под кнопками. Окислы выглядят как белый или зеленоватый налёт. Для очистки используйте изопропиловый спирт (концентрация не менее 90%) и мягкую зубную щётку. Не применяйте металлические инструменты – риск повреждения дорожек минимален при работе с пластиковым пинцетом или деревянной зубочисткой.
После проверки соберите ключ в обратной последовательности. Убедитесь, что плата плотно прилегает к корпусу, а кнопки нажимаются без заеданий. Перед установкой батарейки проверьте работоспособность кнопок с помощью диагностического сканера VCDS: в блоке 25 (иммобилайзер) должен отображаться статус «Ключ распознан» при нажатии любой кнопки. Если ключ не реагирует, повторите проверку антенного контура и цепей питания.
Чистка контактов и устранение коррозии в ключе
Коррозия на контактах ключа Фольксваген Пассат чаще всего возникает из-за попадания влаги или длительного хранения в условиях повышенной влажности. Первым признаком проблемы становится нестабильная работа кнопок или полный отказ брелока. Перед началом чистки отсоедините батарейку, чтобы избежать короткого замыкания. Для разборки потребуется тонкая отвёртка с плоским жалом и пластиковый инструмент для поддевания крышки.
Основные очаги коррозии локализуются на медных дорожках платы и контактных площадках кнопок. Для удаления налёта используйте изопропиловый спирт (концентрация не менее 90%) и мягкую зубную щётку. Не применяйте абразивные материалы – они повреждают защитное покрытие контактов. При сильном окислении зачистите проблемные участки ластиком для карандашей с мелким зерном, затем протрите спиртом.
- Не используйте воду или агрессивные растворители (ацетон, бензин) – они разрушают клейкие элементы и пластиковые детали.
- После чистки просушите плату феном на холодном режиме в течение 2–3 минут.
- Проверьте состояние резиновой прокладки крышки – при повреждениях замените её, чтобы предотвратить повторное попадание влаги.
Если коррозия затронула микросхему или контакты батарейного отсека, восстановить работоспособность ключа сложнее. В таких случаях нанесите на очищенные участки тонкий слой токопроводящей пасты (например, Kontakt 60) или замените повреждённые элементы. При пайке используйте паяльник мощностью не более 30 Вт и избегайте перегрева – микросхема может выйти из строя.
После сборки проверьте ключ на всех режимах: открытие/закрытие дверей, багажника, аварийная сигнализация. Если проблема сохраняется, протестируйте напряжение на контактах батарейки мультиметром – оно должно быть не ниже 2,8 В. При необходимости замените элемент питания на аналог с аналогичными характеристиками (обычно CR2032). Храните ключ в сухом месте, избегая перепадов температур.
