Противотуманные фары на Форд Фокус 3 (2011–2019 гг.) расположены в нижней части переднего бампера и крепятся тремя точками: двумя винтами Torx T20 по бокам и защёлкой в верхней части. Стандартный цоколь лампы – H11 для галогеновых вариантов или H8 для светодиодных модификаций. Перед началом работ отключите минусовую клемму аккумулятора: это исключит риск короткого замыкания при случайном касании проводки.
Для доступа к фаре потребуется снять подкрылок или демонтировать бампер. Первый способ быстрее, но требует аккуратности: подкрылок фиксируется пятью клипсами и двумя винтами под крестовую отвёртку. Второй вариант надёжнее, если планируется замена обеих фар или обслуживание других элементов бампера. Инструмент: ключ на 10 мм для снятия бампера, отвёртка с насадкой Torx T20, пластиковые монтажные лопатки для отсоединения защёлок.
При выборе новой фары учитывайте артикул оригинальной детали: 1709102 (левая) и 1709103 (правая). Аналоги от Hella (артикул 1A6 007 331-081) или Depo (артикул 335-1110L-AS2) совместимы по креплениям, но могут отличаться по светораспределению. Перед установкой проверьте герметичность корпуса: трещины или отсутствие уплотнителя приведут к запотеванию и выходу фары из строя через 3–6 месяцев.
Подключение проводки выполняйте в обратном порядке: сначала разъём питания, затем фиксация защёлкой и винтами. После установки отрегулируйте угол наклона фары с помощью регулировочного винта на её корпусе. Правильная настройка: верхняя граница светового пятна должна находиться на 10–15 см ниже линии горизонта на расстоянии 5 метров от автомобиля.
Какие инструменты и материалы понадобятся для замены
Для замены противотуманной фары на Форд Фокус 3 потребуется минимальный набор инструментов, но с правильным подбором они сэкономят время и предотвратят повреждения деталей. Основной инструмент – торцевая головка на 8 мм с трещоткой или воротком, так как крепёж фары фиксируется именно этим размером. Дополнительно пригодится плоская отвёртка с тонким жалом (3–5 мм) для отсоединения клипс бампера и пластиковых фиксаторов. Если доступ к фаре затруднён, используйте удлинитель для головки или гибкий карданный переходник.
Необходимые расходные материалы зависят от состояния автомобиля. Если старая фара повреждена или уплотнительное кольцо изношено, замените его – артикул оригинальной детали 1709495 (для моделей с галогеновыми лампами). Для светодиодных версий потребуется аналог с совместимым цоколем, например, H11 или H8. Перед установкой новой фары очистите посадочное место от грязи и влаги – для этого подойдёт безворсовая салфетка и спиртовая жидкость для обезжиривания.
Список обязательных инструментов включает:
- Торцевая головка на 8 мм (глубина не менее 20 мм).
- Трещотка или вороток с удлинителем (10–15 см).
- Плоская отвёртка (ширина жала 3–5 мм).
- Пластиковые монтажные лопатки (для аккуратного снятия бампера).
- Мультиметр (при проверке проводки, если фара не работает).
Дополнительные приспособления ускорят процесс. Например, магнитная чашка поможет извлечь упавший болт из труднодоступного места, а динамометрический ключ (настройка 8–10 Н·м) предотвратит перетяжку крепежа. Если бампер снимается впервые, зафиксируйте его положение скотчем или ремнями, чтобы не повредить лакокрасочное покрытие. Для моделей с парктроником или омывателем фар отсоедините разъёмы аккуратно – используйте тонкогубцы или специальный съёмник для клемм.
Перед началом работ убедитесь в наличии новой фары с совместимым артикулом. Для Форд Фокус 3 рестайлинг (2014–2019) подходят детали с номерами 1776390 (левая) и 1776391 (правая). Неоригинальные аналоги выбирайте с оглядкой на сертификаты качества – дешёвые копии часто имеют проблемы с герметичностью или светораспределением. При замене лампы внутри фары используйте перчатки – жировые следы на колбе сокращают срок службы галогеновых элементов.
Как безопасно демонтировать передний бампер для доступа к фаре
Перед началом работ отключите аккумулятор, сняв клемму «минус». Это исключит риск короткого замыкания при случайном касании проводки. Поднимите автомобиль на домкрате или установите на подъёмник, зафиксировав задние колёса противооткатными упорами. Для демонтажа бампера потребуются: торцевые головки на 7, 8 и 10 мм, отвёртка с плоским шлицем, пластиковые клипсодёры (2–3 шт.) и магнитный лоток для крепежа.
Снимите решётку радиатора, открутив два винта под капотом (головка на 7 мм) и отсоединив шесть пластиковых фиксаторов по нижнему краю. Откройте фиксаторы, поддев их клипсодёром, – не тяните резко, чтобы не сломать защёлки. Далее демонтируйте подкрылки передних колёс: открутите по три самореза (головка на 8 мм) и снимите четыре пластиковые клипсы с каждой стороны. Это откроет доступ к боковым креплениям бампера.
Открутите по два болта (головка на 10 мм) в колёсных арках, удерживающих бампер сбоку. В нижней части бампера, под днищем, найдите четыре винта (головка на 8 мм) – два по центру и по одному ближе к краям. Аккуратно отсоедините разъёмы проводки противотуманных фар и датчика парковки (если есть), нажав на фиксаторы. Потяните бампер на себя, начиная с углов, – он снимется с направляющих. Если мешают защёлки, слегка покачайте его вверх-вниз.
Храните снятый бампер на мягкой поверхности (например, на коврике или поролоне), чтобы избежать царапин. Перед обратной установкой проверьте состояние резиновых уплотнителей и пластиковых направляющих – при необходимости очистите их от грязи. Затягивайте крепёж в последовательности: сначала боковые болты, затем нижние винты, после – решётка радиатора. Не перетягивайте, чтобы не деформировать пластик.

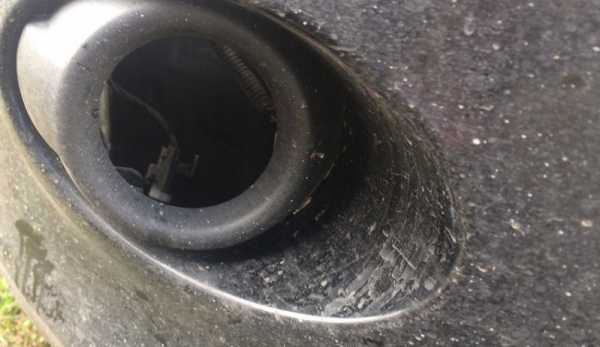

Снятие старой противотуманной фары: пошаговая инструкция
Отсоедините клемму отрицательного провода от аккумулятора, чтобы исключить короткое замыкание. На Форд Фокус 3 противотуманная фара крепится к бамперу тремя фиксаторами: два пластиковых пистона по бокам и один металлический винт снизу. Для доступа к нижнему винту потребуется снять нижнюю часть подкрылка – открутите два самореза крестовой отвёрткой (размер PH2) и отогните пластик.
С помощью плоской отвёртки аккуратно подденьте фиксаторы пистонов, расположенных по бокам фары. Пистоны имеют центральную часть, которую нужно вытянуть на 3–4 мм, прежде чем извлекать сам фиксатор. Не прилагайте чрезмерных усилий – пластик хрупкий, особенно при низких температурах. После удаления пистонов фара останется закреплённой только на нижнем винте.
Открутите металлический винт ключом на 8 мм или головкой с трещоткой. Винт часто покрыт грязью, поэтому предварительно очистите его щёткой. После снятия винта фара останется держаться только на электрическом разъёме. Потяните фару на себя, одновременно нажимая на фиксатор разъёма большим пальцем – коннектор должен отсоединиться без рывков.
Если фара не поддаётся, проверьте наличие дополнительных защёлок. На некоторых модификациях Форд Фокус 3 (особенно с 2014 года) используется усиленное крепление с боковыми зажимами. В этом случае потребуется слегка надавить на верхнюю часть фары в сторону бампера, чтобы освободить защёлки. Избегайте использования металлических инструментов – используйте пластиковые лопатки для демонтажа.
После снятия осмотрите посадочное место на бампере. Удалите остатки герметика или грязи ветошью, смоченной в спирте. Проверьте состояние резинового уплотнителя фары – при наличии трещин или деформаций замените его перед установкой новой детали (артикул оригинального уплотнителя – 1709315). Храните снятую фару в чистом пакете, чтобы избежать повреждения отражателя.
Установка новой лампы или фары: правильный порядок действий
Перед началом работ отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание. На Форд Фокус 3 доступ к противотуманной фаре осуществляется снизу бампера – для удобства поднимите автомобиль на подъёмнике или используйте смотровую яму. Снимите защитную пластиковую накладку, открутив два самореза Torx T25 (расположены по краям фары), затем отсоедините электрический разъём, нажав на фиксатор. При замене лампы поверните её патрон против часовой стрелки на 45° и извлеките из корпуса фары. Убедитесь, что новая лампа соответствует типу H11 (для галогенных) или LED-аналогу с аналогичным цоколем – мощность не должна превышать 55 Вт.
При установке новой фары или лампы соблюдайте следующий порядок:
- Очистите посадочное место от грязи и влаги – используйте безворсовую салфетку и спирт.
- Вставьте лампу в патрон, не касаясь колбы руками (для галогенных – используйте перчатки или ткань).
- Зафиксируйте патрон в корпусе фары поворотом по часовой стрелке до щелчка.
- Подключите разъём до характерного щелчка фиксатора.
- Установите защитную накладку, закрепив её саморезами с моментом затяжки 2–3 Н·м.
- Проверьте работоспособность фары, включив зажигание и активировав противотуманки.
Если фара не включается, проверьте предохранитель F63 (15 А) в монтажном блоке салона и целостность проводки.
Подключение электропроводки и проверка работоспособности
Подключите провода согласно цветовой маркировке: на Форд Фокус 3 жёлтый провод – питание, чёрный – масса, а белый с чёрной полосой – сигнал от реле. Если новая фара имеет другой тип разъёма, используйте переходник или обожмите клеммы в соответствии с заводской схемой. Избегайте скруток – лучше применять пайку или обжимные гильзы с термоусадкой для надёжного контакта.
Перед окончательной сборкой проверьте целостность предохранителя ПТФ (обычно на 15 А в блоке предохранителей под капотом). Если он перегорел, замените его и выясните причину – короткое замыкание или перегрузка. Также убедитесь, что реле противотуманных фар (расположено в монтажном блоке салона) исправно: при включении зажигания и активации ПТФ должен быть слышен характерный щелчок.
Восстановите подключение аккумулятора и включите зажигание. Активируйте противотуманные фары с помощью переключателя на панели приборов – на Форд Фокус 3 это отдельная кнопка с символом ПТФ. Если фара не загорается, проверьте напряжение на разъёме мультиметром: между жёлтым и чёрным проводами должно быть 12 В при включённых ПТФ. Отсутствие напряжения указывает на проблему с реле, предохранителем или проводкой.
Если фара работает, но светит тускло или мерцает, проверьте качество контактов и состояние лампы. На Форд Фокус 3 часто используются галогенные лампы H11 или светодиодные аналоги – убедитесь, что мощность не превышает допустимую (обычно 55 Вт). При установке светодиодных ламп может потребоваться резистор или обманка для корректной работы системы контроля.
Завершите проверку, протестировав работу ПТФ в разных режимах: при включённом ближнем свете, габаритах и без них. Убедитесь, что фара не мигает при работе двигателя – это может свидетельствовать о нестабильном напряжении в бортовой сети. Если всё функционирует корректно, зафиксируйте проводку пластиковыми хомутами и соберите облицовку бампера.
Особенности крепления бампера после замены фары
На Форд Фокус 3 бампер фиксируется в трёх ключевых зонах: верхние защёлки под капотом, боковые клипсы у колёсных арок и нижние винты под решёткой радиатора. После демонтажа противотуманной фары проверьте целостность пластиковых фиксаторов – особенно тех, что расположены ближе к углу бампера. Трещины или деформация клипс приведут к люфту и дребезжанию на неровностях.
Верхние защёлки бампера часто ломаются при неаккуратном снятии. Если фиксатор повреждён, замените его на новый (артикул 1708310 для оригинальной детали). Перед установкой смажьте места контакта силиконовой смазкой – это облегчит последующий демонтаж и предотвратит скрип. Защёлки должны входить в пазы с характерным щелчком, без приложения силы.
Боковые клипсы у колёсных арок крепятся на двух винтах Torx T20. При сборке сначала затяните верхний винт, затем нижний – это исключит перекос бампера. Если резьба сорвана, используйте ремонтные втулки или замените пластиковый держатель (артикул 1708312). Не перетягивайте винты: момент затяжки не должен превышать 3 Н·м.
Нижняя часть бампера удерживается на трёх винтах под декоративной решёткой. После замены фары убедитесь, что резиновые уплотнители на бампере и кузове не смещены – иначе в салон будет попадать пыль и влага. При установке совместите отверстия для винтов с точностью до миллиметра, иначе бампер не встанет заподлицо с крылом.
Перед окончательной фиксацией проверьте зазоры между бампером и крылом. Допустимое отклонение – не более 1,5 мм. Если зазор неравномерный, ослабьте боковые крепления и отрегулируйте положение бампера, смещая его в нужную сторону. Для точной подгонки используйте пластиковые лопатки – металлические инструменты могут повредить лакокрасочное покрытие.
После установки бампера протестируйте его на устойчивость. Нажмите на угол с усилием 10–15 кг – бампер не должен прогибаться или издавать посторонних звуков. Если слышен скрип, разберите соединение и нанесите тонкий слой графитовой смазки на трущиеся поверхности. Избегайте силикона в местах контакта с металлом – он может вызвать коррозию.
При замене фары часто повреждается проводка, проходящая вдоль бампера. Перед креплением проверьте целостность жгутов и фиксацию разъёмов. Если провода болтаются, закрепите их пластиковыми хомутами к штатным креплениям на кузове. Не допускайте натяжения кабелей – это может привести к обрыву при вибрации.
После завершения работ включите противотуманные фары и убедитесь в их работоспособности. Если фара не горит, проверьте контакты разъёма и предохранитель F39 (15 А) в блоке под капотом. При необходимости очистите контакты от окислов с помощью специального спрея. Завершите сборку установкой декоративной накладки на фару, если она предусмотрена конструкцией.

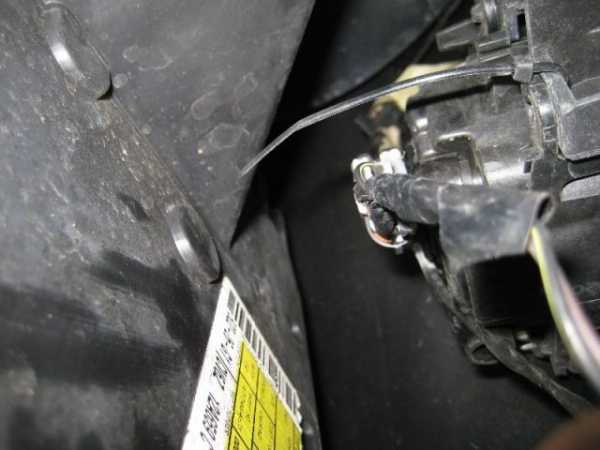

Типичные ошибки при замене и как их избежать
Первая распространённая ошибка – игнорирование отключения аккумулятора перед началом работ. На Форд Фокус 3 при снятии бампера или фары без отсоединения клеммы «минус» возможен короткий замыкание в цепи освещения, что приведёт к перегоранию предохранителя F67 (15 А) или повреждению модуля BCM. Даже если фара меняется без снятия бампера, риск задеть проводку остаётся. Всегда используйте ключ на 10 мм для отсоединения клеммы и подождите 2–3 минуты, чтобы разрядились конденсаторы в системе.
Вторая ошибка – чрезмерное усилие при установке лампы или самой фары. Противотуманные фары на Фокус 3 крепятся на двух болтах Torx T20 и пластиковом фиксаторе снизу. При затяжке болтов с моментом более 4 Н·м корпус фары трескается, особенно в мороз. Лампу H11 устанавливайте, удерживая за цоколь, не касаясь стекла – жировые следы от пальцев сокращают срок службы на 30–40%. Перед окончательной сборкой проверьте герметичность уплотнительного кольца фары и отсутствие перекосов при установке бампера.
Регулировка угла наклона противотуманной фары после установки
После замены противотуманной фары на Форд Фокус 3 проверка и корректировка угла наклона обязательна. Неправильная настройка снижает эффективность освещения и создает дискомфорт для встречных водителей. Для точной регулировки потребуется ровная площадка длиной не менее 7,5 метров, стена или экран с нанесенной разметкой, а также шестигранник на 5 мм.
Разметка выполняется следующим образом: на стене отмечают горизонтальную линию на высоте центра фар (примерно 50–55 см от земли для Фокус 3 в снаряженном состоянии). Затем проводят вертикальные линии, соответствующие центрам противотуманных фар – расстояние между ними составляет 1100–1150 мм. Автомобиль устанавливают перпендикулярно стене на расстоянии 5 метров, предварительно проверив давление в шинах и убрав лишний груз из салона.
Включите противотуманные фары и оцените положение светового пятна. Верхняя граница светового потока должна совпадать с горизонтальной линией на стене, а боковые границы – с вертикальными метками. Если свет смещен, найдите регулировочный винт на задней стороне фары: на Форд Фокус 3 он расположен в верхней части корпуса, под заглушкой. Вращение винта по часовой стрелке поднимает световой пучок, против – опускает.
Для регулировки используйте шестигранник, поворачивая винт на 1/4 оборота за раз. После каждого изменения проверяйте результат на стене. Избегайте резких движений – даже небольшое смещение винта заметно влияет на положение светового пятна. Если фара регулируется с трудом, проверьте крепление корпуса: болты должны быть затянуты, но не пережаты, чтобы не деформировать пластик.
Особое внимание уделите симметрии: обе противотуманные фары должны формировать одинаковый по высоте и ширине световой рисунок. Разница в положении более чем на 5 см на расстоянии 5 метров указывает на необходимость дополнительной корректировки. При регулировке учитывайте загрузку автомобиля: если часто перевозите тяжелые грузы, опустите световой пучок на 1–2 см ниже стандартной отметки.
После завершения настройки проведите тестовый заезд в темное время суток. Свет должен освещать дорогу на 20–30 метров вперед, не ослепляя встречный транспорт. Если на неровностях свет «прыгает» или бьет в глаза, повторите регулировку, уменьшив угол наклона. Запомните положение регулировочного винта – это упростит последующие настройки.
Регулировку рекомендуется проводить каждые 10 000 км пробега или после замены ламп. На Форд Фокус 3 с ксеноновыми противотуманками процедура аналогична, но требует особой осторожности из-за высокого напряжения. В случае сомнений обратитесь к сервисной документации или воспользуйтесь диагностическим оборудованием для проверки угла наклона.
