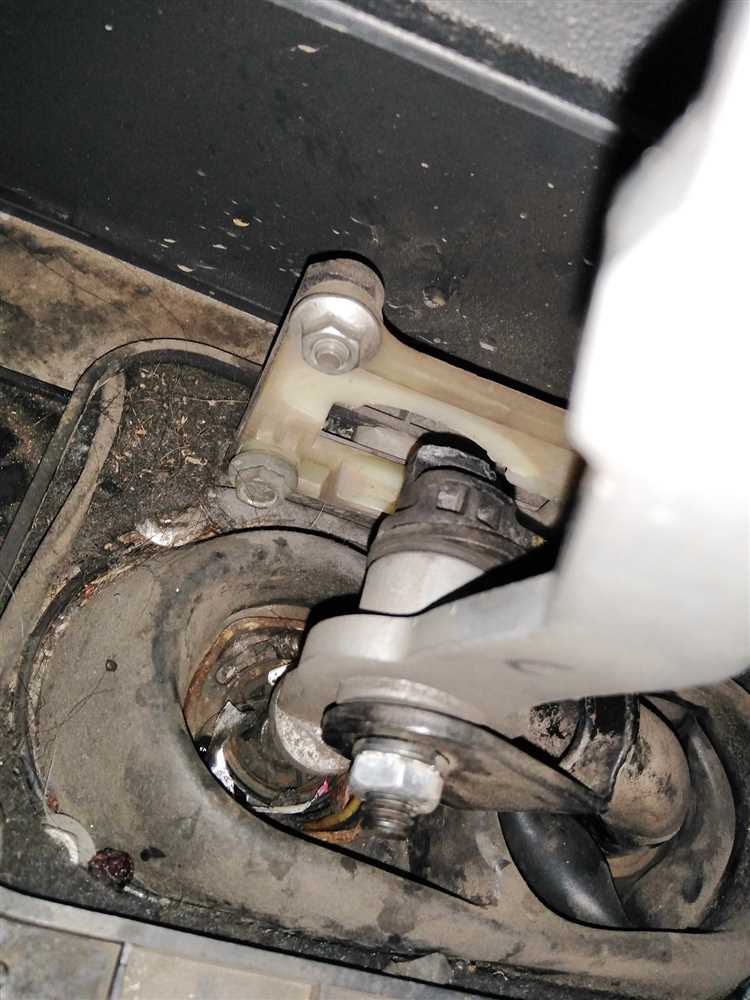

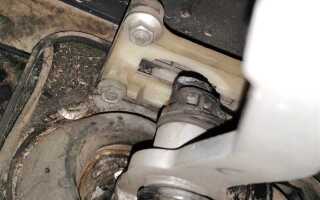

Кулиса на Шевроле Авео Т300 (2011–2017 гг.) – узел, отвечающий за четкость переключения передач. Со временем из-за износа втулок, троса или механизма селектора ход рычага становится размытым, а передачи включаются с усилием или провалами. Регулировка позволяет восстановить заводские параметры без замены деталей, если люфт не превышает 5–7 мм на рычаге. Процедура требует доступа к двум ключевым точкам: гайке на тросе у коробки передач и фиксатору на механизме кулисы под центральным тоннелем.
Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности с включенным ручным тормозом. Для регулировки понадобятся: ключ на 10 мм, отвертка с плоским шлицем, шестигранник на 5 мм и помощник для прокачки рычага. Важно: настройка проводится при холодном двигателе, так как трос при нагреве удлиняется на 1–2 мм, что исказит результат. Если после регулировки передачи включаются с хрустом или заеданием, проверьте состояние подушек коробки – их износ часто маскируется под неисправность кулисы.
Заводская инструкция предписывает выставлять зазор между наконечником троса и рычагом селектора в пределах 0,5–1 мм. Превышение этого значения приводит к «разболтанности» рычага, а меньший зазор – к затрудненному включению первой и задней передач. На практике оптимальный результат достигается при совпадении меток на корпусе кулисы и рычаге селектора, которые наносятся краской на заводе. Если метки стерты, ориентируйтесь на положение рычага в нейтрали: он должен находиться строго по центру между третьей и четвертой передачами.
После регулировки обязательно проверьте работу механизма на ходу. Переключения должны быть плавными, без «провалов» или необходимости дожимать рычаг. Если проблема сохраняется, осмотрите шарнирные соединения троса на предмет коррозии или заклинивания – на Авео Т300 это слабое место, особенно в регионах с высокой влажностью. В 80% случаев правильная настройка кулисы устраняет неисправности без дорогостоящего ремонта.
Какие инструменты понадобятся для регулировки кулисы
Для точной регулировки кулисы на Шевроле Авео Т300 потребуется набор специфических инструментов, без которых процесс либо затянется, либо приведёт к ошибкам. Основной акцент делается на качестве и совместимости с крепежом автомобиля – стандартные ключи и отвёртки часто не подходят из-за нестандартных размеров болтов и гаек.
Минимальный перечень включает:
- Головки на 10, 12 и 13 мм – для откручивания креплений кулисы и защитных кожухов. На Шевроле Авео Т300 используются болты с шестигранной головкой под эти размеры, причём головка на 13 мм может понадобиться для фиксации контргайки тяги.
- Торцевой ключ с трещоткой – ускоряет работу в труднодоступных местах, например, под центральным тоннелем. Рекомендуется использовать ключ с удлинителем 10–15 см для доступа к нижним креплениям.
- Шестигранник на 5 мм – применяется для регулировочного винта кулисы, расположенного на механизме переключения передач. Без него невозможно точно выставить положение тяги.
Дополнительно потребуются инструменты для фиксации и контроля:
- Стопорная шайба или контргайка – если штатная гайка на тяге изношена, её лучше заменить на новую (артикул GM 96406410). Это предотвратит самопроизвольное ослабление соединения после регулировки.
- Динамометрический ключ – для затяжки болтов с усилием 18–22 Н·м. Превышение момента затяжки может деформировать пластиковые втулки кулисы, что приведёт к люфтам.
- Фонарик с магнитным креплением – освещение подкапотного пространства и зоны под центральным тоннелем критически важно для визуального контроля положения тяги и меток.
Для диагностики и предварительной настройки пригодятся:
- Штангенциркуль или линейка с миллиметровой шкалой – измерение хода тяги кулисы. На Шевроле Авео Т300 оптимальное расстояние от центра шарнира до точки крепления должно составлять 145±2 мм. Отклонение более чем на 3 мм вызывает нечёткое включение передач.
- Маркер или корректирующая жидкость – для нанесения меток на тяге и корпусе кулисы перед регулировкой. Это позволяет вернуть исходное положение в случае ошибки.
Вспомогательные инструменты, которые упростят процесс:
- Пластиковый молоток – для аккуратного снятия защитных кожухов без повреждения пластиковых защёлок. Металлический молоток может расколоть крепления.
- Съёмник стопорных колец – если потребуется демонтаж шарнира тяги для замены втулок. На Шевроле Авео Т300 используются кольца внутренним диаметром 12 мм.
- Смазка на литиевой основе (например, Литол-24) – для обработки резьбовых соединений перед сборкой. Это снижает риск прикипания болтов и облегчает последующий демонтаж.
Особое внимание стоит уделить выбору инструмента для работы с электрической частью. Если регулировка кулисы совмещается с проверкой концевиков или датчиков положения селектора, понадобятся:
- Мультиметр с функцией прозвонки – для проверки целостности проводки к датчику положения кулисы (артикул GM 96535620). Сопротивление между контактами должно быть в пределах 2–5 кОм.
- Изолента или термоусадочные трубки – для восстановления повреждённой изоляции проводов, если регулировка требует их временного отсоединения.
Не рекомендуется использовать:
- Рожковые ключи – они часто срывают грани болтов на кулисе из-за ограниченного доступа.
- Ударные отвёртки – риск повредить пластиковые элементы механизма переключения.
- Силиконовые смазки – они разъедают резиновые втулки кулисы, сокращая их срок службы.
Перед началом работ убедитесь, что все инструменты исправны и соответствуют указанным параметрам. Например, динамометрический ключ должен быть откалиброван, а головки – без сколов и заусенцев. Это гарантирует отсутствие повреждений крепежа и точность регулировки.
Как определить неисправность кулисы на Авео Т300
Вибрация рычага КПП на холостом ходу или при движении указывает на люфт в механизме кулисы. На Т300 это часто связано с износом резиновых демпферов, расположенных между кулисой и картером коробки. Для диагностики поднимите автомобиль на подъёмнике и покачайте рычаг в стороны – если амплитуда люфта превышает 3–5 мм, требуется замена втулок или регулировка тяги.
Нехарактерные звуки при переключении передач – стук или щелчки – сигнализируют о деформации или износе шарнирных соединений. На Авео Т300 чаще всего страдает шаровая опора кулисы (артикул 96535008) или тяга выбора передач. Проверьте их состояние, сняв защитный чехол: трещины на резиновых элементах или металлическая стружка на смазке – явный признак необходимости замены.
Смещение рычага КПП относительно штатного положения передач – ещё один симптом. Например, если для включения первой передачи приходится смещать рычаг влево на 10–15 мм от стандартной траектории, это говорит о нарушении регулировки кулисы или износе её креплений. На Т300 такая проблема возникает после агрессивной езды или при ослаблении болта крепления кулисы к коробке (момент затяжки – 25 Н·м).
Утечка трансмиссионного масла через пыльник кулисы – косвенный, но критичный признак. На Авео Т300 масло может просачиваться через повреждённый чехол (артикул 96415180) и попадать на шарниры, ускоряя их износ. Осмотрите область под рычагом КПП: масляные пятна на картере или следы смазки на пыльнике – повод для немедленной замены уплотнителя и проверки уровня масла в коробке.
Для точной диагностики используйте следующую последовательность:
1. Запустите двигатель и нажмите педаль сцепления.
2. Переведите рычаг КПП в нейтраль и покачайте его во всех направлениях.
3. Попробуйте включить каждую передачу, фиксируя усилие и чёткость хода.
Любые отклонения от плавного перемещения без посторонних звуков требуют разборки и осмотра кулисы.
Подготовка автомобиля перед регулировкой механизма
Перед началом работ установите автомобиль на ровную площадку с твердым покрытием. Поднимите переднюю часть на домкрате и зафиксируйте на подставках, обеспечив устойчивость – минимальная высота подъема 30 см от земли. Снимите защиту картера, если она установлена, используя ключ на 10 мм для болтов крепления. Проверьте отсутствие утечек масла из коробки передач и состояние опор двигателя – трещины или отслоения резины требуют замены до регулировки.
Отключите аккумуляторную батарею, сняв клемму «минус», чтобы исключить случайное замыкание при работе с электропроводкой кулисы. Слейте 1–1,5 литра трансмиссионного масла из коробки через сливную пробку – это снизит давление в системе и предотвратит вытекание смазки при демонтаже тяг. Для Шевроле Авео Т300 используйте масло спецификации Dexron VI или аналог с вязкостью 75W-90.
Очистите от грязи и ржавчины резьбовые соединения кулисы, особенно гайки крепления тяги к коробке передач и шаровому шарниру. Нанесите проникающую смазку (например, WD-40 или Liquid Wrench) за 15–20 минут до откручивания – это облегчит демонтаж прикипевших элементов. Подготовьте инструмент: торцевые головки на 13 и 15 мм, удлинитель на 10 см, динамометрический ключ с диапазоном 20–50 Н·м, плоскогубцы с тонкими губками и штангенциркуль для контроля зазоров.
Проверьте состояние пыльников шаровых опор и наконечников тяг – разрывы или трещины требуют замены перед регулировкой. Осмотрите втулки кулисы на наличие износа: допустимый люфт не более 0,5 мм. При превышении замените втулки комплектом (артикул для Т300 – GM 96535123). Зафиксируйте исходное положение тяги, сделав метки маркером на корпусе коробки и самой тяге – это упростит обратную сборку без нарушения заводских настроек.
Снятие защитного кожуха и доступ к кулисе
После демонтажа фиксаторов отверните два винта Torx T20, расположенные в передней части кожуха – один слева, второй справа от рычага КПП. Винты часто закисают, поэтому предварительно обработайте их проникающей смазкой (например, WD-40) и дайте постоять 5–10 минут. При откручивании удерживайте кожух рукой, чтобы он не упал на элементы салона, особенно если работаете без помощника.
Сняв кожух, отсоедините разъём подсветки селектора КПП, нажав на фиксатор пальцем или отвёрткой. Проводка здесь тонкая, не тяните за кабель – только за корпус разъёма. Далее отодвиньте в сторону шумоизоляционный коврик, прикреплённый к тоннелю пола на липучках. Под ним обнаружите металлическую пластину с отверстием для тяги кулисы – это основной ориентир для дальнейших действий.
Кулиса на Авео Т300 закрыта резиновым пыльником, закреплённым на корпусе КПП хомутом. Хомут ослабьте плоскогубцами, сдвинув его по направлению к двигателю. Пыльник аккуратно стяните с посадочного места, не растягивая резину – при обратной установке он должен плотно прилегать, иначе внутрь попадут грязь и влага. За пыльником увидите шарнир тяги кулисы, соединённый с рычагом переключения через шплинт или стопорное кольцо.
Для доступа к регулировочной гайке кулисы потребуется снять теплозащитный экран, если он установлен. Экран крепится тремя болтами на 10 мм – два спереди, один сзади. Болты часто ржавеют, поэтому используйте головку с удлинителем и воротком с трещоткой. После демонтажа экрана откроется вид на тягу кулисы и контргайку, которую нужно будет ослабить для регулировки.
Перед началом работ с кулисой очистите все видимые соединения от грязи и старой смазки. Используйте очиститель тормозов или карбюратора – он быстро испаряется и не оставляет следов. Особое внимание уделите шарниру тяги: если в нём скопилась пыль, промойте его и нанесите тонкий слой консистентной смазки (например, Литол-24). Это продлит срок службы механизма и облегчит последующую регулировку.
Отсоединение тяги переключения передач от коробки
На Шевроле Авео Т300 тяга переключения передач крепится к коробке через шаровой шарнир с фиксирующим стопорным кольцом. Перед началом работ установите автомобиль на ровную поверхность, затяните стояночный тормоз и подложите противооткатные упоры под задние колеса. Для доступа к соединению потребуется снять защитный кожух под днищем – он закреплен четырьмя болтами на 10 мм.
Шарнир тяги расположен на задней части коробки передач, рядом с правым приводом. Чтобы отсоединить его, сначала снимите стопорное кольцо плоскогубцами или специальным съемником для пружинных колец. Кольцо имеет диаметр 12 мм и толщину 1,5 мм – не потеряйте его, так как замена потребует заказа детали по VIN-коду. После удаления кольца шарнир можно вынуть из посадочного места, слегка покачивая тягу вверх-вниз.
Если шарнир прикипел, используйте проникающую смазку типа WD-40 или аналог, нанеся её на место соединения за 10–15 минут до демонтажа. Избегайте чрезмерных усилий – пластиковый корпус шарнира может треснуть, что приведет к необходимости замены всей тяги. В случае повреждения деталь маркируется артикулом 96535380 (оригинал GM) или TRW JTC1146 (аналог).
При отсоединении тяги обратите внимание на положение регулировочной втулки – она должна остаться на тяге. Втулка имеет насечки для фиксации длины тяги, и её смещение нарушит настройку кулисы. Если втулка соскочила, зафиксируйте её в исходном положении с помощью маркера или изоленты, чтобы избежать повторной регулировки после сборки.
После снятия тяги осмотрите шарнир на предмет износа. Допустимый люфт – не более 1 мм; при большем значении замените деталь. Также проверьте состояние резинового пыльника – трещины или разрывы приведут к попаданию грязи и ускоренному износу. Пыльник входит в ремкомплект 96535381, который включает шарнир, стопорное кольцо и смазку.
Перед обратной установкой нанесите на шарнир тонкий слой консистентной смазки, например, Liqui Moly LM 47 или Molykote G-4500. Избегайте использования графитовых смазок – они не обеспечивают достаточной защиты от коррозии. При сборке сначала вставьте шарнир в посадочное место, затем установите стопорное кольцо, убедившись, что оно полностью вошло в канавку.
Правильное выставление нейтрального положения рычага
Нейтральное положение рычага КПП на Шевроле Авео Т300 критически важно для корректной работы кулисы и предотвращения преждевременного износа синхронизаторов. Заводская настройка предполагает, что рычаг должен находиться строго по центру между третьей и четвертой передачами, без смещений в продольной или поперечной плоскости. Для проверки установите автомобиль на ровную поверхность, затяните стояночный тормоз и запустите двигатель. При выжатом сцеплении рычаг должен свободно перемещаться в нейтрали без заеданий и сопротивления.
Перед началом регулировки снимите центральную консоль, чтобы получить доступ к механизму кулисы. На моделях Т300 с 2011 по 2016 годы используется пластиковый фиксатор тяги, который часто деформируется из-за вибраций. Проверьте его состояние: трещины или люфт более 1 мм требуют замены. Отсоедините тягу от рычага переключения, предварительно отметив маркером исходное положение для последующей сборки.
Для точной настройки нейтрали выполните следующие шаги:
- Установите рычаг КПП в положение между 3-й и 4-й передачами вручную, без приложения силы.
- Зафиксируйте тягу кулисы в нейтральном положении, используя стопорный болт М8 с моментом затяжки 12 Н·м.
- Проверьте ход рычага: при включении 1-й и 2-й передач он должен смещаться влево на 25–30 мм, при 5-й и задней – вправо на 30–35 мм.
- Если смещение не соответствует указанным значениям, ослабьте контргайку на тяге и отрегулируйте длину резьбовой части с шагом 0,5 мм.
Особое внимание уделите положению штока выбора передач на коробке передач. На Авео Т300 с МКПП F16/MRS он должен находиться в среднем положении при нейтрали, что проверяется визуально через технологическое отверстие в картере. При необходимости отрегулируйте его с помощью шестигранника на 5 мм, вращая регулировочный винт до совпадения меток на штоке и корпусе КПП.
После сборки проведите тестовый заезд на скорости до 50 км/ч, последовательно включая все передачи. Рычаг должен перемещаться плавно, без «провалов» и двойного хода. Если при включении задней передачи слышен металлический скрежет, нейтраль выставлена неверно – требуется повторная регулировка с уменьшением длины тяги на 1–1,5 мм.
На автомобилях с пробегом свыше 80 000 км часто встречается износ пластиковых втулок в механизме кулисы. Замените их на металлические аналоги (артикул GM 96535680), чтобы исключить люфт и повысить точность переключений. При установке новых втулок смажьте их литиевой смазкой для снижения трения и шума.
Завершающим этапом является проверка герметичности пыльника тяги кулисы. Повреждения или трещины приведут к попаданию влаги и грязи, что вызовет коррозию шарниров. Используйте оригинальный пыльник (артикул 96535679) и зафиксируйте его хомутами с моментом затяжки 3 Н·м. После всех работ сбросьте адаптации коробки передач с помощью диагностического сканера, чтобы ЭБУ учел новые настройки механизма.
Фиксация кулисы в нужном положении
После регулировки кулисы на Шевроле Авео Т300 критически важно зафиксировать её в правильном положении, чтобы исключить смещение при эксплуатации. Основная задача – обеспечить стабильное сцепление тяги кулисы с механизмом переключения передач. Для этого используйте штатные болты крепления, предварительно очистив резьбу от грязи и остатков старого фиксатора резьбы.
Перед затяжкой болтов нанесите на резьбу анаэробный фиксатор средней фиксации (например, Loctite 243). Это предотвратит самопроизвольное ослабление соединения из-за вибраций. Затягивайте болты динамометрическим ключом с моментом 18–22 Н·м, соблюдая последовательность: сначала центральный болт, затем боковые. Перетяжка может деформировать кронштейн кулисы.
Проверьте положение кулисы после фиксации. Рычаг переключения передач должен свободно перемещаться во все положения без заеданий. Если наблюдается сопротивление или нечёткое включение передач, ослабьте болты и повторите регулировку. Особое внимание уделите нейтральному положению – рычаг должен находиться строго по центру без смещения влево или вправо.
- Используйте только оригинальные болты или аналоги с классом прочности не ниже 8.8.
- Избегайте применения герметиков на силиконовой основе – они не обеспечивают достаточной фиксации.
- После затяжки болтов проверьте отсутствие люфта кулисы, покачивая её рукой.
Для дополнительной страховки установите контргайки на болты крепления тяги кулисы. Это актуально для автомобилей с пробегом свыше 100 000 км, где резьбовые соединения могут иметь повышенный износ. Контргайки затягивайте с моментом 15–18 Н·м, удерживая основной болт от проворачивания.
После фиксации проведите тест-драйв на небольшое расстояние (5–10 км), переключая передачи во всех диапазонах. Обратите внимание на чёткость включения и отсутствие посторонних звуков. Если рычаг «уводит» в сторону или передачи включаются с усилием, повторно проверьте затяжку болтов и положение кулисы.
В случае частого ослабления крепления кулисы рекомендуется заменить кронштейн или тягу – это признак износа посадочных мест. На Шевроле Авео Т300 артикул оригинального кронштейна кулисы – 95467379, а тяги – 96535080. При установке новых деталей обязательно повторите процедуру регулировки и фиксации.
Проверка четкости переключения передач после регулировки
Во время движения на скорости 40–60 км/ч выполните резкое переключение с 4-й на 3-ю передачу, затем с 3-й на 2-ю. При правильной регулировке рычаг должен входить в паз без «двойного щелчка» или необходимости подталкивания ладонью. Если переключение сопровождается металлическим скрежетом или рычаг «выбивает» передачу, это указывает на смещение кулисы относительно нейтрального положения. В этом случае ослабьте болты крепления кулисы к КПП (ключ на 10) и сдвиньте механизм на 1–2 мм в сторону водителя, затем затяните болты и повторите проверку.
Завершите тестирование проверкой задней передачи: при включении должен слышаться четкий одиночный щелчок без предварительного «проскакивания» рычага через нейтраль. Если задняя передача включается с задержкой или требует повторного нажатия на педаль сцепления, отрегулируйте положение фиксатора на кулисе – ослабьте стопорный винт (ключ Torx T20) и поверните регулировочный болт по часовой стрелке на 1/4 оборота, затем зафиксируйте. После всех корректировок повторно проверьте все передачи на стоящем автомобиле с выжатым сцеплением, чтобы исключить самопроизвольное выключение.
Устранение люфта и зазоров в механизме кулисы
Люфт в кулисе Шевроле Авео Т300 возникает из-за износа пластиковых втулок, шарниров или ослабления креплений. Первым признаком становится нечеткое включение передач, особенно при переключении с первой на вторую или с пятой на заднюю. Для диагностики поднимите автомобиль на подъемнике или загоните на яму, снимите защитный кожух под днищем и визуально осмотрите тяги. Обратите внимание на зазоры между шаровыми наконечниками и рычагами – они не должны превышать 1–1,5 мм.
Основные точки люфта – это соединение кулисы с рычагом КПП и шарнирный узел на карданчике. Для устранения потребуются новые втулки (артикул 96535008 для пластиковых или 96535009 для металлических), стопорные кольца и смазка типа Liqui Moly LM 47. Демонтируйте тягу, отсоединив ее от коробки и кулисы, затем разберите шарниры. Изношенные втулки выпрессуйте с помощью съемника или молотка с оправкой, избегая повреждения посадочных мест.
При установке новых втулок убедитесь, что они плотно садятся в гнезда без перекосов. Металлические втулки требуют предварительной смазки, пластиковые – нет. Соберите шарниры, зафиксировав стопорными кольцами, и проверьте подвижность: рычаг должен двигаться плавно, без заеданий. Если люфт сохраняется, замените шаровые наконечники (артикул 96475564) – их износ часто маскируется под проблему с втулками.
После сборки отрегулируйте длину тяги кулисы. Ослабьте контргайку на карданчике и вращайте тягу до совпадения меток на рычаге КПП и кулисе. Метки наносятся заводом-изготовителем и обычно располагаются на корпусе коробки и тяге. Если меток нет, ориентируйтесь на положение рычага: при включенной первой передаче он должен находиться в крайнем переднем положении с минимальным свободным ходом.
Затяните контргайку моментом 25–30 Н·м, используя динамометрический ключ. Проверьте работу механизма: переключения должны быть четкими, без провалов или двойного хода. Если рычаг «гуляет» в нейтрали, подтяните болты крепления кулисы к кузову (момент затяжки 18–22 Н·м). Избегайте чрезмерной затяжки – это приведет к быстрому износу новых втулок.
Для профилактики повторного люфта смажьте все шарниры и подвижные соединения консистентной смазкой. Наносите ее тонким слоем, избегая попадания на резиновые пыльники. Периодически проверяйте состояние тяг и втулок каждые 20–30 тыс. км пробега, особенно после езды по плохим дорогам. При появлении стуков или затрудненных переключений не откладывайте диагностику – игнорирование проблемы ведет к разрушению синхронизаторов КПП.
В случае, если замена втулок и регулировка не устранили люфт, проверьте состояние подушек коробки передач. Их износ вызывает смещение агрегата, что влияет на работу кулисы. Для Авео Т300 используйте подушки с артикулами 96535010 (передняя) и 96535011 (задняя). Замена подушек требует подъема коробки, поэтому рекомендуется проводить работы на СТО с подъемником.
