Как подключить регулятор напряжения к лодочному мотору

Лодочные моторы, особенно двухтактные модели мощностью от 5 до 30 л.с., часто страдают от нестабильного напряжения в бортовой сети. Стандартный генератор таких двигателей выдает от 12 до 14,5 В при 3000–5000 об/мин, но скачки до 16 В и выше при резком увеличении оборотов могут вывести из строя аккумулятор, навигационное оборудование или систему зажигания. Регулятор напряжения решает эту проблему, ограничивая выходное напряжение в пределах 13,8–14,2 В независимо от нагрузки.

Для подключения используйте регуляторы с током не менее 10 А (например, LM2596, KIA7812 или специализированные морские модели SEA-DOG 35-5001). Перед установкой проверьте сечение проводов: минимальное значение для 10 А – 1,5 мм², для 20 А – 2,5 мм². Подключайте регулятор напрямую к клеммам генератора, избегая длинных участков проводки, которые увеличивают сопротивление и потери мощности. Используйте клеммы M6 или M8 с обжимными гильзами для надежного контакта.

Типовая схема подключения включает три провода: вход от генератора (+12 В), выход на аккумулятор (регулируемое напряжение) и заземление (масса). Установите предохранитель на 10–15 А на входе регулятора, чтобы защитить цепь от короткого замыкания. Для моторов с электронным зажиганием (например, Yamaha 9.9FMHS или Mercury 15ELPT) дополнительно подключите стабилизированный выход к блоку управления, чтобы исключить сбои в работе системы.

После монтажа проверьте напряжение мультиметром на холостых оборотах (должно быть 13,2–13,8 В) и при максимальных оборотах (не выше 14,2 В). Если значения выходят за пределы, отрегулируйте потенциометр на регуляторе или замените его на модель с фиксированным выходом. Для моторов с водяным охлаждением размещайте регулятор в вентилируемом отсеке, избегая прямого контакта с водой и вибрацией.

Выбор подходящего регулятора напряжения для лодочного мотора

Первым критерием при выборе регулятора напряжения становится совместимость с электрической системой мотора. Для двухтактных двигателей мощностью до 30 л.с. достаточно регуляторов с током нагрузки 10–15 А, например, модели *Mercury 8M0088845* или *Yamaha 6Y8-82540-00-00*. Четырёхтактные моторы от 50 л.с. требуют устройств на 20–30 А, таких как *Suzuki 33900-99J00* или *Honda 31600-ZW5-003*. Проверяйте напряжение бортовой сети: 12 В для большинства моторов до 100 л.с., 24 В – для более мощных установок. Игнорирование этих параметров приведёт к перегреву регулятора или недозаряду аккумулятора.

Тип регулятора зависит от условий эксплуатации. Механические реле-регуляторы (*например, Johnson/Evinrude 584352*) дешевле, но менее точны и требуют периодической настройки. Электронные модели (*как Seloc 18-0834*) обеспечивают стабильное напряжение ±0,2 В даже при резких изменениях оборотов, что критично для чувствительной электроники (эхолотов, GPS). Для моторов с частыми запусками в солёной воде выбирайте герметичные регуляторы с IP67 (*например, Minn Kota MKR-19*), устойчивые к коррозии.

Температурный диапазон работы регулятора должен соответствовать климатическим условиям. Стандартные модели функционируют при −20°C до +60°C, но для эксплуатации в северных широтах подойдут устройства с расширенным диапазоном до −40°C (*как Volvo Penta 3859564*). Обращайте внимание на теплоотвод: алюминиевые радиаторы эффективнее пластиковых корпусов. При установке в закрытых отсеках мотора предусмотрите дополнительное охлаждение – перегрев на 10°C выше нормы сокращает срок службы регулятора вдвое.

Дополнительные функции повышают надёжность системы. Встроенная защита от короткого замыкания (*присутствует в моделях Mercury 8M0088846*) предотвращает выход из строя генератора при повреждении проводки. Регуляторы с функцией ограничения тока (*например, Yamaha 6Y8-82540-01-00*) защищают аккумулятор от перезаряда при длительной работе на высоких оборотах. Для моторов с интегрированными системами диагностики выбирайте устройства с CAN-шиной (*как Suzuki 33900-99J01*), обеспечивающие обмен данными с бортовым компьютером.

Перед покупкой сверьтесь с документацией производителя мотора. Некоторые бренды (*Honda, Yamaha*) выпускают регуляторы только под собственные модели, и использование аналогов аннулирует гарантию. Для универсальных решений проверяйте соответствие разъёмов и схемы подключения: например, регуляторы *Seloc* совместимы с большинством моторов 1990–2010 годов выпуска, но требуют адаптеров для современных систем. При отсутствии оригинальных запчастей выбирайте регуляторы с сертификатами *ISO 9001* или *ABYC E-11*, подтверждающими соответствие морским стандартам.

Необходимые инструменты и материалы для подключения

Для подключения регулятора напряжения к лодочному мотору потребуется набор инструментов, адаптированных под специфику электрических систем маломерных судов. Основной инструмент – мультиметр с диапазоном измерения постоянного тока до 30 В и сопротивления до 2 МОм. Он необходим для проверки напряжения на клеммах аккумулятора, целостности проводки и корректности работы регулятора. Дополнительно понадобятся пассатижи с изолированными ручками (например, Knipex 03 02 180) и бокорезы для обрезки и зачистки проводов. Для работы с клеммами используйте кримпер с набором матриц под наконечники 4–10 мм², так как стандартные автомобильные клеммы здесь не всегда подходят из-за вибрации.

Проводка должна соответствовать току нагрузки мотора. Для большинства лодочных двигателей мощностью до 30 л.с. достаточно кабеля сечением 6–10 мм² с изоляцией, устойчивой к ультрафиолету и маслам (например, ПВСнг-LS или КГ-ХЛ). Избегайте использования алюминиевых проводов – медь лучше переносит вибрацию и коррозию в морской среде. Для соединений применяйте луженые наконечники под пайку или опрессовку, а также термоусадочные трубки с клеевым слоем (диаметр 6–12 мм) для герметизации стыков. Не экономьте на изоляции: обычная ПВХ-трубка быстро растрескивается под воздействием соленой воды и температурных перепадов.

Регулятор напряжения выбирайте с учетом параметров генератора мотора. Для двухтактных двигателей подойдут модели с током стабилизации 10–15 А (например, Yamaha 6E5-82510-00-00), для четырехтактных – до 30 А (Mercury 8M0082511). Обязательно проверьте совместимость по напряжению: большинство лодочных систем работают на 12 В, но некоторые модели (особенно японские) используют 6 В. Крепеж регулятора выполняйте на штатное место или дополнительную алюминиевую пластину толщиной 3–4 мм, закрепленную через резиновые демпферы для гашения вибрации.

Для защиты цепи установите предохранитель или автоматический выключатель на 20–30 А в разрыв плюсового провода, максимально близко к аккумулятору. Используйте водонепроницаемые держатели предохранителей (например, ANL или MIDI) с герметичными крышками. В качестве дополнительной меры безопасности примените диодный разделитель аккумуляторов (типа Blue Sea 7622) если на лодке установлено несколько батарей – это предотвратит разряд основного аккумулятора при работе стартера.

Для фиксации проводов и компонентов используйте нейлоновые стяжки с металлическим сердечником (ширина 4,8 мм) и пластиковые хомуты с защелкой. Избегайте металлических скоб – они могут повредить изоляцию при вибрации. Для защиты от коррозии обработайте все соединения контактной смазкой (например, Kontakt 60 или CRC Marine Grease) перед сборкой. Не используйте силиконовые герметики – они не обеспечивают достаточной адгезии к меди и могут вызвать утечки тока.

Вспомогательные материалы включают наждачную бумагу (зерно 400–600) для зачистки контактов, спиртовые салфетки для обезжиривания и изоленту 3M Super 33+ для временной изоляции. При работе с кислотными аккумуляторами держите под рукой раствор пищевой соды (100 г на 1 л воды) для нейтрализации пролитого электролита. Храните инструменты в пластиковом кейсе с силикагелевыми пакетами для предотвращения коррозии режущих кромок и контактов мультиметра.

Проверка электрической системы лодочного мотора перед установкой

Перед подключением регулятора напряжения измерьте сопротивление обмоток генератора лодочного мотора. Для большинства моделей с мощностью до 30 л.с. нормальное значение составляет 0,2–0,8 Ом между фазами и 5–20 Ом между фазой и корпусом. Превышение этих показателей указывает на межвитковое замыкание или обрыв цепи. Используйте мультиметр в режиме измерения сопротивления (Ω) с точностью не ниже 0,1 Ом.

Проверьте целостность изоляции проводки от генератора к регулятору. Номинальное сопротивление изоляции должно быть не менее 1 МОм при напряжении 500 В. Для теста используйте мегомметр, подключая один щуп к проводу, второй – к корпусу мотора. Если значение ниже 0,5 МОм, замените кабель или устраните повреждения изоляции, так как утечки тока вызовут нестабильную работу регулятора.

Оцените состояние контактов разъемов генератора и регулятора. Окисление или ослабление соединений приводит к падению напряжения до 0,3–0,5 В на каждом контакте. Зачистите клеммы мелкозернистой наждачной бумагой (P600) и нанесите тонкий слой контактной смазки (например, Molykote 111). Проверьте затяжку болтов динамометрическим ключом: для M6 момент должен составлять 4–6 Н·м.

Запустите мотор на холостом ходу и замерьте напряжение на выходе генератора без нагрузки. При 1000–1500 об/мин оно должно быть в пределах 13,8–14,5 В для 12-вольтовых систем и 27,6–29 В для 24-вольтовых. Если напряжение ниже 13 В или выше 15 В, генератор требует ремонта или замены. Для точности измерений используйте вольтметр с погрешностью не более 0,5%.

Проверьте работу системы под нагрузкой, подключив потребители мощностью не менее 50% от номинала генератора (например, ходовые огни и эхолот). Напряжение не должно падать ниже 13,2 В при 3000 об/мин. Если наблюдается просадка, увеличьте обороты или замените генератор на модель с большим током отдачи. Для моторов мощностью 40–60 л.с. минимальный ток генератора должен составлять 25–30 А.

Исключите паразитные наводки в цепи, которые могут вызвать ложное срабатывание регулятора. Отсоедините все провода от генератора и регулятора, затем подключите осциллограф к фазному проводу. При работающем моторе на экране не должно быть импульсов амплитудой более 0,5 В. Если помехи присутствуют, установите ферритовые кольца на провода или экранируйте их металлической оплеткой.

Схема подключения регулятора напряжения к аккумулятору

Основные элементы схемы:

Регулятор напряжения (например, LM317 или специализированный модуль для лодочных моторов).
Аккумулятор (12 В, емкостью от 50 А·ч).
Предохранитель (10–15 А) на плюсовой линии.
Диод Шоттки (например, 1N5822) для защиты от обратных токов.
Клеммные колодки или пайка для надежного соединения.

Схема подключения:

Подсоедините плюсовую клемму аккумулятора к входному контакту регулятора через предохранитель. Расстояние между аккумулятором и регулятором не должно превышать 30 см – это снижает падение напряжения.
Минусовую клемму аккумулятора соедините с «землей» регулятора и мотора. Используйте отдельный провод для заземления, а не корпус мотора, чтобы избежать коррозии и помех.
Выход регулятора подключите к потребителю (например, бортовая сеть или зарядное устройство). Убедитесь, что выходное напряжение соответствует требованиям оборудования (обычно 13,8–14,4 В).
Установите диод Шоттки между выходом регулятора и аккумулятором, анодом к регулятору. Это защитит схему при отключении питания.

Для регуляторов с переменным выходом (например, LM317) потребуется подстроечный резистор. Рассчитайте его номинал по формуле: R2 = R1 * (Vout/Vref – 1), где Vref = 1,25 В, а R1 – фиксированный резистор (обычно 240 Ом). Проверьте выходное напряжение мультиметром перед подключением нагрузки.

Типичные ошибки при подключении:

Использование проводов недостаточного сечения – приводит к нагреву и падению напряжения.
Отсутствие предохранителя – риск возгорания при коротком замыкании.
Игнорирование диода – обратные токи могут повредить схему.

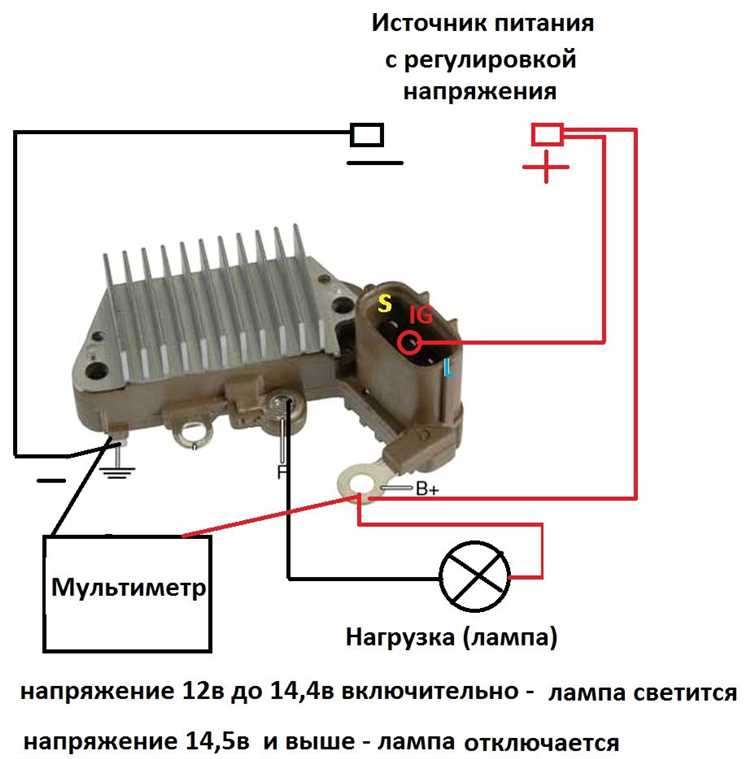

После сборки проверьте схему под нагрузкой. Подключите лампу 12 В (5–10 Вт) и измерьте напряжение на выходе регулятора. Если оно стабильно в пределах ±0,2 В от заданного, схема работает корректно. При колебаниях проверьте качество контактов и исправность регулятора.

Для лодочных моторов с генератором переменного тока (например, Suzuki DF2.5) регулятор подключается параллельно штатной системе зарядки. В этом случае используйте регулятор с функцией ограничения тока (например, на базе микросхемы LT1083), чтобы избежать перегрузки генератора. Максимальный ток не должен превышать 80% от номинала генератора.

Финальный этап – изоляция соединений. Используйте термоусадочные трубки или изоленту, устойчивую к влаге и УФ-излучению. Закрепите провода пластиковыми хомутами, избегая натяжения. Храните схему в герметичном боксе, если мотор эксплуатируется в условиях повышенной влажности.

Подсоединение регулятора к генератору лодочного мотора

Перед началом работ убедитесь, что генератор лодочного мотора соответствует техническим требованиям регулятора. Для большинства моделей подходят регуляторы с входным напряжением 12–24 В и током до 30 А. Проверьте маркировку генератора: если его мощность превышает 400 Вт, используйте регулятор с теплоотводом или принудительным охлаждением. Отключите аккумуляторную батарею, чтобы избежать короткого замыкания при подключении.

Основные этапы подключения:

Найдите клеммы генератора: обычно это три провода – «+» (выходное напряжение), «−» (масса) и «W» (обмотка возбуждения).
Подсоедините «+» генератора к входной клемме «+» регулятора через предохранитель на 10–15 А.
Соедините «−» генератора с массой регулятора и мотора, используя провод сечением не менее 4 мм².
Провод «W» подключите к клемме возбуждения регулятора (обозначена как «F» или «Field»).
Выход регулятора («B+» или «Output») подведите к аккумулятору через предохранитель на 20–30 А.

Для моторов с генераторами переменного тока (например, Yamaha F2.5–F25) требуется выпрямительный блок перед регулятором. Подключите его между генератором и регулятором, соблюдая полярность: «+» выпрямителя к «+» генератора, «−» – к массе. Если регулятор не стабилизирует напряжение, проверьте целостность диодов выпрямителя мультиметром (прямое сопротивление – 5–10 Ом, обратное – бесконечность).

После монтажа запустите мотор на холостых оборотах и измерьте напряжение на аккумуляторе. При 1500–2000 об/мин оно должно составлять 13,8–14,4 В. Если показания ниже 13,5 В, увеличьте обороты или проверьте контакты на клеммах «W» и «F». При превышении 14,8 В отключите регулятор и замените его на модель с более низким порогом срабатывания. Для моторов мощностью свыше 50 л.с. используйте регуляторы с защитой от перенапряжения (например, Mercury 8M0081301).

Монтаж предохранителей и защитных элементов в цепь

Предохранители в цепи регулятора напряжения лодочного мотора – критически важный элемент, предотвращающий перегрев проводки и возгорание при коротком замыкании или перегрузке. Для 12-вольтовых систем используйте плавкие предохранители с номиналом на 20–30% выше максимального тока, потребляемого регулятором. Например, если регулятор рассчитан на 10 А, выбирайте предохранитель на 12–15 А. Устанавливайте его как можно ближе к источнику питания – аккумулятору или распределительному блоку – чтобы защитить всю цепь.

Для моторов мощностью свыше 30 л.с. рекомендуется применять автоматические выключатели вместо плавких предохранителей. Они срабатывают при превышении тока и допускают повторное включение без замены. Номинал выключателя подбирайте по формуле: I_ном = P / U × 1,25, где P – мощность мотора в ваттах, U – напряжение (12 В), а коэффициент 1,25 учитывает пусковые токи. Например, для мотора на 40 л.с. (≈30 кВт) расчетный ток составит ~312 А, но выключатель выбирайте на 350–400 А.

Защитные диоды и варисторы монтируйте параллельно обмоткам генератора или регулятора для подавления всплесков напряжения. Диоды Шоттки (например, 1N5822) эффективны при обратных токах до 3 А, а варисторы типа MOV-14D471K выдерживают импульсы до 470 В. Устанавливайте их на расстоянии не более 10 см от защищаемого узла, минимизируя длину проводов, чтобы снизить индуктивность цепи.

Сечение проводов между предохранителем и регулятором должно соответствовать току нагрузки. Для 10 А используйте провод не тоньше 2,5 мм², для 20 А – 4 мм², для 30 А и выше – 6 мм² или более. Избегайте соединений скруткой: применяйте обжимные гильзы или пайку с термоусадкой. Провода прокладывайте в гофре или кабель-каналах, защищая от механических повреждений и влаги.

Термоусадочные трубки и герметики – обязательные элементы при монтаже. После установки предохранителей и соединений обработайте контакты силиконовым герметиком (например, Dow Corning 732) и закройте термоусадкой с клеевым слоем. Это предотвращает коррозию и короткие замыкания из-за попадания воды. Для морских условий выбирайте трубки с коэффициентом усадки 3:1 и рабочей температурой от −55°C до +125°C.

Проверяйте целостность предохранителей и защитных элементов после каждого сезона или 50 моточасов. Используйте мультиметр в режиме прозвонки для контроля сопротивления цепи: при исправном предохранителе оно должно стремиться к нулю. Заменяйте элементы при первых признаках окисления контактов или деформации корпуса. Храните запасные предохранители в водонепроницаемом контейнере с силикагелем для предотвращения влаги.

Настройка выходного напряжения регулятора под требования мотора

Настройку проводите при прогретом моторе (не менее 5 минут работы на средних оборотах) и отключенных дополнительных потребителях (эхолот, ходовые огни). Вращайте потенциометр регулятора с шагом 0,2 В, фиксируя показания мультиметра после каждой корректировки. Если напряжение скачет при изменении оборотов, проверьте сечение проводов (минимально допустимое – 16 мм² для 12 В и 25 мм² для 24 В) и качество контактов. При превышении 14,4 В для 12-вольтовой системы или 28,8 В для 24-вольтовой немедленно снижайте напряжение – это критично для электронных блоков управления и аккумуляторов AGM/Gel.

Тестирование работы регулятора после подключения

После установки регулятора напряжения на лодочный мотор первым этапом проверки станет измерение выходного напряжения мультиметром в режиме постоянного тока (DC). Подключите щупы к клеммам аккумулятора при работающем двигателе на холостых оборотах: показания должны находиться в диапазоне 13,8–14,4 В для 12-вольтовой системы. Если напряжение ниже 13,5 В, проверьте затяжку контактов, состояние проводки и исправность самого регулятора. Превышение 14,8 В указывает на неисправность устройства или перегрузку генератора.

Запустите мотор и плавно увеличивайте обороты до средних (около 3000 об/мин). Напряжение должно оставаться стабильным в пределах ±0,2 В от номинального значения. Резкие скачки или падения сигнализируют о проблемах с регулятором, генератором или аккумулятором. Для проверки нагрузки подключите дополнительные потребители (ходовые огни, эхолот) – напряжение не должно опускаться ниже 13,2 В.

Оцените температуру корпуса регулятора после 15–20 минут работы под нагрузкой. Допустимый нагрев – до 60°C; превышение этого значения говорит о неэффективном теплоотводе или внутренних дефектах. Используйте бесконтактный термометр для точного измерения. Если регулятор перегревается, проверьте вентиляцию моторного отсека и при необходимости установите дополнительный радиатор.

Завершите тестирование проверкой работы регулятора в экстремальных режимах: резко увеличьте обороты до максимума, затем сбросьте до холостых. Напряжение должно восстанавливаться до номинального значения за 1–2 секунды. Если наблюдаются задержки или колебания, замените регулятор – длительная работа в таком режиме приведёт к выходу из строя аккумулятора и электроники мотора.

Типичные ошибки при подключении и как их избежать

Первая распространённая ошибка – неправильный выбор сечения проводов. Для регуляторов напряжения на лодочных моторах мощностью 10–30 л.с. минимальное сечение должно составлять 4–6 мм² для основной линии и 2,5 мм² для сигнальных цепей. Использование более тонких проводов приводит к падению напряжения на 0,5–1 В на метр длины, что вызывает перегрев и сбои в работе системы. Перед монтажом проверьте расстояние от аккумулятора до регулятора и рассчитайте допустимые потери по формуле: *ΔU = (I × L × 0,0175) / S*, где *I* – ток, *L* – длина провода, *S* – сечение. При превышении 3% потерь увеличьте сечение или сократите длину проводки.

Третья ошибка – некачественное соединение контактов. Окисление клемм или использование скруток вместо обжимных гильз или паяных соединений увеличивает сопротивление на 0,1–0,3 Ом, что приводит к нестабильной работе регулятора. Обработайте все контакты контактной смазкой на основе меди или серебра и затяните болтовые соединения с моментом 3–4 Н·м. Для подводных моторов используйте водонепроницаемые разъёмы типа Deutsch DT или AMP Superseal с IP67, чтобы исключить коррозию. После монтажа проверьте сопротивление цепи мультиметром – оно не должно превышать 0,5 Ом на любом участке.

Обслуживание и диагностика регулятора напряжения в процессе эксплуатации

Регулятор напряжения лодочного мотора требует периодической проверки каждые 50–100 моточасов или перед длительным хранением. Основные параметры для контроля: выходное напряжение на клеммах аккумулятора (должно составлять 13,8–14,4 В при работающем двигателе на средних оборотах) и отсутствие перегрева корпуса (максимально допустимая температура – 80°C). Для измерений используйте мультиметр с точностью не ниже 0,1 В и бесконтактный термометр. При отклонениях более чем на 0,5 В от нормы или нагреве свыше 85°C регулятор подлежит замене или ремонту.

Типовые неисправности и их признаки:

Повышенное напряжение (>15 В) – перезаряд аккумулятора, кипение электролита, выход из строя ламп и электроники.
Пониженное напряжение (<13 В) – недозаряд аккумулятора, затруднённый запуск двигателя, тусклый свет фар.
Пульсации напряжения – мерцание приборов, сбои в работе тахометра или GPS.
Полное отсутствие напряжения – разряд аккумулятора при работающем моторе, отказ стартера.

Для диагностики пульсаций подключите осциллограф к клеммам аккумулятора: амплитуда колебаний не должна превышать 0,5 В.

Чистка и профилактика контактов – обязательная процедура каждые 200 моточасов. Отсоедините клеммы аккумулятора, снимите защитный кожух регулятора и обработайте контактные площадки мелкозернистой наждачной бумагой (зерно 800–1000) или специальным спреем для электрических контактов (например, CRC Contact Cleaner). Проверьте затяжку винтов крепления проводов: момент затяжки для клемм M6 – 4–5 Н·м, для M8 – 6–7 Н·м. Избегайте использования смазок на силиконовой основе – они ухудшают проводимость.

При эксплуатации в солёной воде проверяйте регулятор на коррозию каждые 30 моточасов. Признаки окисления: белый или зелёный налёт на контактах, увеличенное сопротивление цепи (измеряется мультиметром в режиме омметра – должно быть <0,1 Ом). Для защиты используйте диэлектрическую смазку (например, Permatex Dielectric Tune-Up Grease) или антикоррозийный состав на основе цинка. Если коррозия проникла в корпус, регулятор не подлежит восстановлению – замените его вместе с жгутом проводов.
