Дверная обшивка Volkswagen Golf 5 (2003–2009 гг.) крепится на комбинации пластиковых пистонов, винтов и защелок. В зависимости от комплектации (базовая, Comfortline, Highline) количество и расположение крепежных элементов может незначительно отличаться, но общий принцип демонтажа остается неизменным. Перед началом работ отключите аккумулятор, чтобы избежать случайного срабатывания электростеклоподъемников или центрального замка.
Основные точки крепления обшивки – это три винта под заглушками (два в нижней части подлокотника и один в нише ручки открывания двери) и шесть пластиковых пистонов по периметру. Пистоны расположены в следующих зонах: два в верхней части обшивки (около зеркала), два по центру (у подлокотника) и два в нижней части. Для их извлечения потребуется специальный съемник или плоская отвертка с широким жалом, чтобы не повредить пластиковые фиксаторы.
На моделях с электрическими стеклоподъемниками и зеркалами с подогревом после снятия обшивки необходимо отсоединить разъемы проводки. Они фиксируются защелками – нажмите на фиксатор пальцем или отверткой, прежде чем тянуть разъем. Если дверь оборудована динамиком, его крепление также придется демонтировать: два винта под декоративной решеткой или один винт с обратной стороны обшивки.
Работайте последовательно: сначала удалите все видимые винты, затем аккуратно подденьте обшивку по периметру, начиная с нижнего угла. Избегайте резких движений – пластиковые защелки хрупкие и могут сломаться при чрезмерном усилии. Если обшивка не поддается, проверьте наличие скрытых креплений: на некоторых дверях дополнительный винт прячется под резиновым уплотнителем стекла или в кармане для мелочей.
Какие инструменты понадобятся для снятия обшивки двери
Для демонтажа обшивки двери Volkswagen Golf 5 потребуется набор специфических инструментов, адаптированных под конструкцию креплений. Основной – пластиковый монтажный клин или набор лопаток из нейлона толщиной 3–5 мм. Они предотвращают повреждение пластика и лакокрасочного покрытия при поддевании защелок. Альтернативой служат тонкие металлические шпатели с обрезиненными краями, но их использование требует осторожности.
Отвертка с трещоткой и набором бит Torx T20 и T25 – обязательный элемент. В Golf 5 винты крепления обшивки часто скрыты под декоративными заглушками или панелями управления стеклоподъемниками. Для их извлечения пригодится тонкая плоская отвертка шириной 3–4 мм или специальный съемник для пластиковых пистонов. Без этих бит снять обшивку без повреждений невозможно.
Пассатижи с узкими губками помогут извлечь металлические пистоны, фиксирующие обшивку в нижней части двери. Эти крепежи часто ржавеют или деформируются, поэтому инструмент должен обеспечивать надежный захват без проскальзывания. Для работы с электропроводкой при отсоединении динамиков или стеклоподъемников потребуются кусачки-бокорезы и стриппер для зачистки проводов.
Магнитная отвертка или телескопический магнитный захват пригодится для извлечения упавших винтов из труднодоступных мест – например, из полости двери. Особенно актуально это при работе с задними дверями, где доступ ограничен. Если магнита нет, можно использовать тонкую проволоку с петлей на конце или пинцет с длинными губками.
Набор пластиковых клипс-заменителей (артикул VAG 1J0 867 291) рекомендуется приобрести заранее. Оригинальные пистоны часто ломаются при демонтаже, а универсальные аналоги не всегда обеспечивают надежную фиксацию. Для Golf 5 подходят клипсы с диаметром шляпки 8 мм и длиной ножки 12–15 мм.
Фонарик с узким лучом или налобный светодиодный осветитель поможет осмотреть скрытые крепления и избежать пропуска винтов. Особое внимание стоит уделить зоне вокруг ручки двери и нижнему краю обшивки, где часто остаются незамеченные фиксаторы. Без хорошего освещения риск повреждения пластика или обрыва проводов возрастает.
Для защиты рук от острых кромок металла двери и случайных порезов пригодится пара плотных рабочих перчаток. Оптимальны модели с латексным или нитриловым покрытием на ладонях – они обеспечивают сцепление с инструментом и предохраняют от скольжения. Также не лишним будет иметь под рукой баллончик с проникающей смазкой WD-40 для обработки закисших винтов.
Если планируется замена динамиков или ремонт стеклоподъемника, дополнительно потребуется мультиметр для проверки электрических цепей. Для фиксации снятой обшивки в вертикальном положении удобно использовать мягкие стяжки или крючки из проволоки – это предотвратит случайные падения и царапины на пластике.
Как правильно отсоединить электрические разъемы стеклоподъемников
Перед отсоединением разъемов стеклоподъемников на Volkswagen Golf 5 убедитесь, что зажигание выключено, а ключ извлечен из замка. Разъемы расположены за дверной картой, ближе к нижней части механизма стеклоподъемника. Нажмите на фиксатор (обычно черный или серый пластиковый язычок) большим пальцем, одновременно потянув разъем на себя. Если фиксатор не поддается, используйте тонкую плоскую отвертку, но действуйте аккуратно – чрезмерное усилие может повредить защелку или контакты. У передних дверей разъемы имеют 6-контактную колодку, у задних – 4-контактную.
После отсоединения проверьте состояние контактов: окисление или загрязнение может вызвать сбои в работе стеклоподъемника. При необходимости очистите их спиртовой салфеткой или контактным спреем. Не тяните за провода – только за корпус разъема. Если разъем «прикипел», слегка покачайте его из стороны в сторону, избегая резких движений. После демонтажа обшивки временно закрепите провода изолентой или пластиковым хомутом, чтобы они не мешали дальнейшей работе.
Где находятся скрытые крепления обшивки на передней двери
Первое скрытое крепление расположено за пластиковой заглушкой в нижней части обшивки, рядом с подлокотником. Чтобы добраться до него, снимите заглушку плоской отвёрткой, поддев её с внутренней стороны. Под ней находится винт Torx T20, который фиксирует обшивку к металлическому каркасу двери. Если винт не поддаётся, обработайте его проникающей смазкой и дайте постоять 5–10 минут.

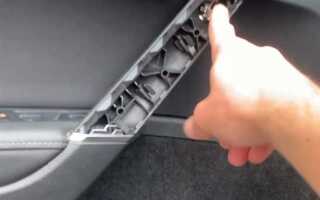

Второе крепление прячется под блоком управления стеклоподъёмниками. Аккуратно отсоедините разъём проводки, нажав на фиксатор, затем снимите блок, потянув его на себя. Под ним вы обнаружите два винта Torx T15 – один ближе к передней кромке двери, второй у заднего края. Эти винты часто закисают, поэтому используйте удлинитель для трещотки, чтобы увеличить рычаг.
Третье крепление находится в районе наружного зеркала заднего вида. Обшивка здесь удерживается пластиковым пистоном, который легко ломается при неаккуратном демонтаже. Чтобы снять его без повреждений, вставьте тонкую пластиковую лопатку между обшивкой и металлом двери на 2–3 см ниже зеркала и аккуратно отожмите пистон. После этого потяните обшивку вверх, чтобы освободить её из зацепа.
Четвёртое скрытое крепление – это металлический фиксатор в верхней части обшивки, возле стойки лобового стекла. Он не виден снаружи, но его можно нащупать пальцами, проведя рукой по внутреннему краю обшивки. Чтобы снять обшивку, потяните её на себя с усилием около 10–15 кг, одновременно приподнимая вверх. Если фиксатор не поддаётся, проверьте, не осталось ли незамеченных винтов в других местах.
Пятое крепление расположено за динамиком аудиосистемы. Для доступа к нему снимите решётку динамика, поддев её по периметру пластиковой лопаткой. Под решёткой находятся три винта Torx T20 – два по бокам и один снизу. После их откручивания динамик можно отсоединить, потянув его на себя и отключив разъём. За динамиком скрывается ещё один пластиковый пистон, который фиксирует обшивку к каркасу.
Последний скрытый элемент – это резиновый уплотнитель в нижней части обшивки, который часто принимают за декоративный. На самом деле он маскирует зазор, через который проходит трос замка двери. Чтобы снять обшивку полностью, потяните уплотнитель на себя, а затем аккуратно выведите трос из паза в металле. Если трос закис, смажьте его силиконовой смазкой и покрутите ручку замка несколько раз, чтобы распределить смазку по механизму.
Как аккуратно поддеть пластиковые клипсы без повреждений
Клипсы дверной обшивки Volkswagen Golf 5 фиксируются за счёт двухступенчатого замка: центральный штифт удерживает деталь, а боковые лепестки распирают посадочное отверстие. Для безопасного демонтажа используйте пластиковый съёмник с тонким (1–1,5 мм) плоским жалом или заточенную под 30° отвёртку, обёрнутую изолентой. Вставляйте инструмент под углом 45° в зазор между обшивкой и металлическим каркасом двери, начиная с нижнего края клипсы – там зазор шире на 0,3–0,5 мм. Плавно надавливайте, пока не услышите щелчок освобождения центрального штифта, затем смещайте инструмент к боковым лепесткам, поддевая их поочерёдно. Избегайте рывков: усилие отрыва клипсы составляет 8–12 Н·м, а предел прочности пластика – 15–18 Н·м.
Если клипса не поддаётся, прогрейте её строительным феном до 50–60°C в течение 20–30 секунд – это снизит хрупкость полиамида на 25–30%. Для повторной установки проверьте целостность лепестков: трещины шириной более 0,2 мм или деформация свыше 1 мм требуют замены клипсы. Новые фиксаторы (артикул VAG 1J0 867 291) имеют усиленный замок и выдерживают до 5 циклов установки без потери фиксации. При монтаже обшивки вставляйте клипсы вручную до щелчка, затем прижимайте панель с усилием 15–20 Н для равномерного распределения нагрузки.
Пошаговая последовательность снятия обшивки задней двери
Начните с демонтажа пластиковой заглушки под внутренней ручкой двери. Подденьте её плоской отвёрткой с тонким жалом, аккуратно отщёлкивая фиксаторы по периметру – они расположены в четырёх точках. После удаления заглушки отверните два винта Torx T20, удерживающих ручку. Отсоедините тягу замка, нажав на фиксатор и потянув её в сторону салона. Если тяга не поддаётся, проверьте наличие дополнительного крепления в виде пластикового зажима у основания.
Снимите динамик акустической системы, если он установлен. Для этого отверните три винта Torx T15, расположенные по окружности, и отключите разъём проводки, нажав на фиксатор. Обшивка крепится к металлическому каркасу двери восемью пластиковыми пистонами – шесть по периметру и два в нижней части. Начинайте отщёлкивать их с нижнего угла, используя специальный съёмник или плоскую отвёртку, обёрнутую изолентой. Пистоны одноразовые: при повреждении замените их на новые (артикул VW 1J0 867 241).
После освобождения всех пистонов аккуратно потяните обшивку на себя, начиная с верхней части. В районе замка она может удерживаться дополнительным пластиковым фиксатором – нажмите на него пальцем, чтобы высвободить. Отсоедините разъём проводки от кнопки стеклоподъёмника (если есть) и снимите обшивку полностью. При обратной установке вставляйте пистоны строго перпендикулярно, чтобы избежать перекоса и повреждения посадочных мест.
Как отсоединить трос ручки открывания двери изнутри
На Volkswagen Golf 5 трос ручки открывания двери крепится к механизму замка через пластиковый фиксатор. Чтобы его отсоединить, сначала снимите облицовку внутренней ручки: подденьте плоской отвёрткой пластиковую заглушку с торца ручки и выкрутите винт Torx T20. Аккуратно отщёлкните ручку от обшивки, потянув её на себя – она держится на защёлках.
После демонтажа ручки найдите конец троса, закреплённый на рычаге замка. Он фиксируется пластиковой клипсой с двумя усиками. Сожмите усики пальцами или тонкогубцами и потяните трос на себя – он выйдет из паза. Если клипса сломалась, замените её на новую (артикул VAG 1J0 839 511 A).
- Не тяните трос резко – можно повредить оболочку или сам механизм замка.
- Перед отсоединением запомните положение троса, чтобы не перепутать сторону при установке.
- Если трос закис, обработайте место крепления проникающей смазкой (например, WD-40) и подождите 10–15 минут.
При обратной сборке вставьте трос в паз рычага замка до щелчка клипсы. Убедитесь, что он не перекручен и свободно перемещается в оболочке. Проверьте работу ручки: дверь должна открываться без заеданий. Если механизм не срабатывает, осмотрите трос на предмет износа или обрыва – при необходимости замените его целиком (артикул троса для передней двери: 1K0 731 365 B).
Что делать, если обшивка не снимается после откручивания винтов
На Golf 5 обшивка двери фиксируется не только винтами, но и пластиковыми клипсами по периметру. После удаления всех видимых креплений (обычно 3–4 винта: под ручкой, в нише подлокотника и возле динамика) проверьте наличие скрытых защелок. Начните с нижнего угла обшивки, аккуратно поддевая её пластиковой лопаткой или плоской отверткой, обмотанной изолентой. Усилие прикладывайте равномерно – клипсы часто ломаются при резком рывке.
Если обшивка «заедает» в районе дверной ручки, вероятно, мешает тросик замка или электропроводка. На моделях с электроприводом зеркал или стеклоподъемников отсоедините разъемы, потянув их на себя – они часто блокируют съем. Для механических ручек снимите декоративную накладку, поддев её отверткой, и отсоедините тягу замка, нажав на фиксатор.
В таблице ниже указаны типичные точки крепления обшивки и способы их обхода:
| Проблемная зона | Причина | Решение |
|---|---|---|
| Верхний край обшивки | Дополнительные защелки под уплотнителем | Отогните уплотнитель и подденьте клипсы снизу вверх |
| Область динамика | Крепление к металлическому каркасу двери | Покачайте обшивку из стороны в сторону, освобождая зацепы |
| Нижний угол | Заводская герметизация клеем | Прогрейте феном стык обшивки и двери, затем подденьте лопаткой |
При сопротивлении в районе бокового зеркала проверьте наличие винта под заглушкой – на некоторых комплектациях он скрыт под резиновым колпачком. Если обшивка все равно не поддается, осмотрите её на предмет дополнительных саморезов, часто маскируемых под декоративными заглушками. На Golf 5 встречаются варианты с винтами под пластиковыми накладками в районе подлокотника.
После снятия осмотрите клипсы на целостность. Сломанные замените на новые (артикул VAG 1J0 867 291 для стандартных клипс) – повторная установка поврежденных приведет к дребезжанию обшивки. Перед обратной сборкой очистите посадочные места от грязи и остатков клея, чтобы обеспечить плотное прилегание.
Как избежать повреждения уплотнителей при демонтаже
Для безопасного отсоединения клипс используйте специализированные пластиковые лопатки с шириной рабочей части не менее 15 мм. Вставляйте инструмент под обшивку под углом 20–30° к поверхности, избегая прямого давления на уплотнитель. Особое внимание уделите точкам крепления возле зеркала и ручки двери: здесь уплотнитель часто приклеен к металлу двухсторонним скотчем. Прогрейте эти участки строительным феном до 40–50°C – это размягчит клей и позволит отделить материал без разрывов.
- Не используйте отвертки с острым жалом – они прорезают каучук даже при легком нажатии.
- Избегайте рывков при снятии обшивки: тяните плавно, контролируя положение уплотнителя пальцами.
- Если уплотнитель начал отходить от металла, зафиксируйте его малярным скотчем, чтобы предотвратить дальнейшее отслоение.
- При работе с нижним краем двери подложите под обшивку мягкую ткань – это защитит уплотнитель от защемления.
После снятия обшивки осмотрите уплотнитель на предмет микротрещин и деформаций. Если обнаружены повреждения, замените его до обратной сборки: даже небольшие разрывы приведут к попаданию влаги в дверной проем и коррозии металла. Для временной фиксации отслоившихся участков используйте клей для резины на основе цианоакрилата – он схватывается за 30 секунд и не оставляет следов после демонтажа.
При обратной установке обшивки сначала заведите уплотнитель в пазы по периметру двери, затем аккуратно вставляйте клипсы, начиная с центральных точек. Убедитесь, что уплотнитель не перекручен и равномерно прилегает к кузову. Проверьте герметичность, закрыв дверь: зазор между уплотнителем и стойкой не должен превышать 1 мм. Если дверь закрывается с усилием, ослабьте крепление обшивки и отрегулируйте положение уплотнителя.
Способы обратной установки обшивки без люфтов и скрипов
Перед установкой очистите посадочные места на металлическом каркасе двери от остатков старого клея, пыли и влаги. Используйте обезжириватель (например, спирт или антисиликон) и безворсовую салфетку. Особое внимание уделите зонам вокруг клипс и крепежных пистонов – даже микроскопические загрязнения могут вызвать люфт. Если на обшивке есть резиновые уплотнители, проверьте их целостность: трещины или деформации приведут к скрипам при вибрации.
Установите обшивку начиная с верхней части, совмещая технологические отверстия с направляющими на двери. Прижмите панель в районе дверной ручки и замка, затем последовательно защелкивайте клипсы, двигаясь сверху вниз. Для моделей Golf 5 используйте пластиковые пистоны типа «ёлочка» (артикул VAG 1J0 867 241) – они обеспечивают плотную посадку без зазоров. Если клипса не фиксируется, замените её: изношенные крепления не обеспечат нужного натяга.
После фиксации обшивки проверьте зазоры по периметру с помощью пластикового щупа толщиной 0,5 мм. Допустимый люфт – не более 0,3 мм. При превышении подложите под обшивку тонкие прокладки из вспененного полиэтилена (толщина 1–2 мм) в проблемных зонах. Особенно критичны участки возле динамиков и подлокотника: здесь часто возникают скрипы из-за недостаточного прижима. Закрепите прокладки двусторонним скотчем 3M VHB или клеем-герметиком для пластика.
Завершите установку тестовым закрыванием двери с умеренным усилием. Прислушайтесь к звукам: скрип в районе зеркала или ручки указывает на необходимость дополнительной фиксации. Нанесите на контактные поверхности силиконовую смазку (например, Permatex 80345) тонким слоем – она устранит трение между пластиком и металлом. Не используйте WD-40: она высыхает и оставляет липкий налёт, притягивающий пыль.
