Панель приборов Рено Логан первого и второго поколений (2004–2023 гг.) конструктивно схожа, но имеет различия в креплениях и электрических разъёмах. Основные причины разборки – замена ламп подсветки, ремонт стрелочных механизмов, чистка контактов или установка нештатного оборудования. Работа требует минимального набора инструментов: крестовая отвёртка PH2, плоская отвёртка с шириной жала 3–4 мм, пластиковые монтажные лопатки и мультиметр для проверки цепей.
Перед началом отключите аккумулятор – это обязательное условие, так как панель подключена к CAN-шине, и случайное замыкание может вывести из строя блок управления. На моделях с 2014 года устанавливается комбинация приборов с цифровым дисплеем, где дополнительные риски связаны с повреждением шлейфа дисплея. Запаситесь запасными предохранителями на 10 А (F2, F3 в монтажном блоке) – они отвечают за цепи приборной панели.
Демонтаж начинается с снятия верхней накладки рулевой колонки. На Логане она крепится двумя саморезами под заглушками и тремя пластиковыми защёлками. После этого отсоедините разъём подушки безопасности (если есть) – жёлтый коннектор с фиксатором. На моделях до 2010 года панель фиксируется двумя винтами под декоративной накладкой, на более поздних – четырьмя винтами, скрытыми за заглушками по периметру.
При снятии стекла используйте фен для размягчения герметика – это предотвратит растрескивание пластика. Температура нагрева не должна превышать 60°C, иначе возможна деформация корпуса. Для замены ламп подсветки (цоколь W1.2W или W2W) выкрутите патрон против часовой стрелки, удерживая корпус панели. Стрелочные механизмы снимаются после отсоединения шлейфа – аккуратно подденьте их пластиковой лопаткой, избегая перекосов.
Какие инструменты понадобятся для снятия панели приборов
Для демонтажа панели приборов на Рено Логан потребуются инструменты, адаптированные под специфику крепежа и конструкцию узла. Основной набор включает торцевые головки на 7 и 10 мм с удлинителем – они необходимы для откручивания болтов крепления комбинации приборов и облицовочных элементов. Обязателен пластиковый монтажный шпатель или аналогичный инструмент с мягким наконечником: им поддевают защелки декоративных накладок, избегая повреждения пластика. Также понадобятся отвертки с плоским и крестовым шлицем (размер PH2 и SL 5,5 мм) – для снятия воздуховодов, кнопок и разъемов проводки. Для отсоединения электрических колодок пригодится тонкий пинцет или специальный съемник клемм, особенно если фиксаторы окислены или заклинены.
Дополнительно рекомендуется иметь под рукой магнитную головку или телескопический магнит – мелкие болты и гайки часто падают в труднодоступные места. Для работы с проводкой пригодится мультиметр: перед отключением разъемов стоит проверить напряжение на контактах, чтобы исключить короткое замыкание при обратной сборке. Если планируется замена ламп подсветки, подготовьте паяльник с тонким жалом (мощностью до 30 Вт) и термоусадочную трубку – штатные патроны часто требуют перепайки контактов. Не лишним будет фонарик с узким лучом: освещение в зоне рулевой колонки ограничено, а видимость крепежа критична для аккуратного демонтажа.
Как правильно отсоединить клемму аккумулятора перед работой
Перед началом демонтажа панели приборов на Рено Логан отключите аккумулятор, чтобы исключить короткое замыкание и сброс настроек бортового компьютера. Начните с минусовой клеммы – она маркирована знаком «–» и обычно имеет черный цвет. Используйте ключ на 10 мм: ослабьте гайку крепления, повернув её против часовой стрелки на 2–3 оборота, затем снимите клемму движением вверх, избегая рывков. Если клемма прикипела, не применяйте силу – обработайте соединение WD-40 и подождите 5–10 минут.
После отсоединения минусовой клеммы изолируйте её от контакта с металлическими частями кузова, обернув ветошью или надев защитный колпачок. Это предотвратит случайное замыкание при работе с плюсовой клеммой. Плюсовую клемму (красная, со знаком «+») снимайте аналогично, но храните отдельно, чтобы исключить контакт с минусовой. На Рено Логан аккумулятор расположен в моторном отсеке слева, поэтому для удобства можно временно отсоединить воздуховод или снять пластиковую крышку.
Если автомобиль оснащен системой Start-Stop или дополнительной электроникой (например, сигнализацией), отключение аккумулятора может вызвать сброс настроек. Запишите коды магнитолы и параметры климат-контроля заранее. После завершения работ подключайте клеммы в обратном порядке: сначала плюсовую, затем минусовую. Затягивайте гайки с усилием 5–6 Н·м, чтобы избежать окисления контактов.
Некоторые владельцы игнорируют отключение аккумулятора, рискуя повредить проводку или вызвать ошибки в системе. На Рено Логан 2014–2021 годов выпуска при снятии панели приборов без отключения питания высока вероятность срабатывания подушек безопасности или блокировки иммобилайзера. Если после подключения аккумулятора на приборной панели загорается ошибка, выполните инициализацию системы, удерживая кнопку сброса суточного пробега при включенном зажигании.
Пошаговое снятие облицовки рулевой колонки и нижней части панели
Перед началом работ отключите клемму «минус» аккумулятора, чтобы исключить случайное срабатывание подушек безопасности. Под рулевым колесом найдите два пластиковых фиксатора, удерживающих нижнюю часть облицовки колонки – они расположены по бокам на уровне педалей. Аккуратно подденьте их плоской отвёрткой, направляя усилие в сторону салона, чтобы не повредить защёлки.
Верхняя часть облицовки крепится на трёх точках: две защёлки по краям и один винт под заглушкой в центральной части. Заглушку снимите, поддев её отвёрткой, затем выкрутите винт Torx T20. После этого потяните верхнюю накладку на себя, одновременно приподнимая её вверх, чтобы освободить от направляющих на рулевой колонке.
Нижняя панель приборов удерживается на четырёх пластиковых клипсах: две спереди, под блоком управления климатом, и две сзади, ближе к центральной консоли. Для доступа к передним клипсам снимите декоративную накладку вокруг рычага КПП – она крепится на защёлках и снимается без инструмента. Подденьте клипсы отвёрткой, начиная с задних, чтобы избежать перекоса панели.
При снятии нижней части обратите внимание на жгут проводов, идущий к блоку предохранителей и диагностическому разъёму. Он фиксируется пластиковым хомутом к кронштейну панели – разрежьте хомут кусачками или отсоедините разъём, если требуется полное снятие. Не тяните за провода: при необходимости отсоедините их, нажав на фиксаторы разъёмов.
Если мешает педаль газа, отсоедините её датчик положения, открутив два винта крепления ключом на 8 мм. Педаль снимите с оси, потянув на себя и одновременно поворачивая против часовой стрелки. Это освободит пространство для манёвра при извлечении нижней панели.
После снятия облицовок проверьте состояние защёлок и клипс – при повреждении замените их, чтобы избежать дребезга после сборки. Оригинальные фиксаторы имеют артикулы 7703077443 (верхняя накладка) и 7703077444 (нижняя панель). При установке сначала заведите панель под рулевую колонку, затем защёлкните клипсы, начиная с задних.
Сборку проводите в обратной последовательности, убедившись, что все разъёмы подключены, а провода не зажаты между панелями. Перед окончательной фиксацией проверьте работу подсветки и органов управления, чтобы исключить ошибки монтажа.
Отключение проводов и разъемов от приборной панели
Отсоедините провода от спидометра и тахометра, если требуется замена приборов. Клеммы датчиков уровня топлива и температуры охлаждающей жидкости (обычно зеленого и желтого цвета) снимаются путем нажатия на металлические фиксаторы пальцами. Избегайте резких движений – хрупкие контакты легко ломаются. При обратной сборке убедитесь, что разъемы встали до щелчка, а провода не пережаты между панелью и корпусом.
Демонтаж креплений и извлечение панели приборов из посадочного места
После отсоединения электрических разъёмов и тросика спидометра переходите к фиксаторам панели. На Рено Логан первого поколения (2004–2014) панель удерживают два винта Torx T20 в нижней части – открутите их против часовой стрелки, удерживая панель рукой, чтобы избежать падения. На моделях после рестайлинга (2014+) добавлен третий винт под заглушкой в верхней части: подденьте её плоской отвёрткой, затем выкрутите крепёж. Проверьте наличие скрытых защёлок по периметру – нажмите на них пальцами или пластиковой лопаткой, начиная с нижних углов, чтобы освободить панель от торпедо.
- Извлекайте панель под углом 30–45° к рулевому колесу, чтобы не повредить стрелки приборов о козырёк торпедо.
- На моделях с климат-контролем следите за проводом датчика температуры салона – он часто закреплён на задней стороне панели и может оборваться при резком движении.
- Если панель не поддаётся, проверьте наличие дополнительных винтов под декоративными накладками центральной консоли – иногда их устанавливают на заводе.
- При обратной установке сначала заведите верхний край панели в пазы, затем защёлкните нижнюю часть и затяните винты с моментом 2–3 Н·м.
Особенности разборки и замены отдельных элементов панели

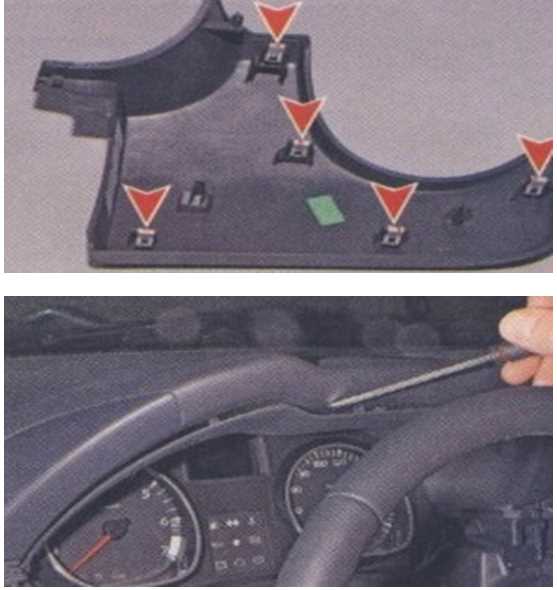

На Рено Логан первого поколения (2004–2014) крепление верхней накладки панели приборов осуществляется на четырех скрытых защелках, расположенных по периметру. Две из них находятся под дефлекторами обдува, одна – под кнопкой аварийной сигнализации, последняя – у левого края, рядом с регулятором яркости подсветки. Для освобождения защелок используйте пластиковую лопатку шириной не более 10 мм – металлический инструмент повредит пластик, оставив видимые следы. На моделях после 2014 года защелки заменены на винты Torx T20, спрятанные под заглушками в нижней части накладки.
При замене комбинации приборов обратите внимание на разъемы питания: на Логане используется два типа – 24-контактный (серый) для основных функций и 6-контактный (черный) для подсветки. Перед отсоединением промаркируйте провода скотчем или сфотографируйте распиновку. На приборных панелях с CAN-шиной (с 2010 года) дополнительный 4-контактный разъем отвечает за диагностику – его повреждение приведет к ошибкам в системе. Для демонтажа самой комбинации открутите два винта под козырьком, затем потяните блок на себя, преодолевая сопротивление фиксаторов.
Подсветка кнопок на центральной консоли держится на световодах из гибкого пластика, которые легко ломаются при неаккуратном извлечении. Чтобы снять кнопку обогрева стекла или задних противотуманных фар, подденьте ее снизу тонкой отверткой, одновременно нажимая на фиксаторы с боков. Светодиоды в кнопках – неремонтопригодные, при перегорании требуется замена всего блока. На моделях с климат-контролем (с 2012 года) кнопки объединены в единый модуль, который снимается целиком после отсоединения разъема и откручивания двух винтов под пепельницей.
Замена ламп подсветки панели требует демонтажа всей комбинации приборов. В Логане используются лампы W1.2W (12 В) с цоколем W2x4.6d – их ресурс составляет около 5000 часов, но часто перегорают из-за скачков напряжения. При установке светодиодных аналогов проверьте полярность: на заводских лампах «+» находится на боковом контакте, у светодиодов – на центральном. Если после замены лампа не горит, переверните ее на 180 градусов. Для доступа к патронам поверните их против часовой стрелки на 30 градусов и вытяните вместе с лампой.
Приборная панель Логана крепится к каркасу кузова через резиновые демпферы, которые со временем теряют эластичность. Если после сборки панель дребезжит на неровностях, замените демпферы (артикул 7703077465) – они устанавливаются в четырех точках: две под комбинацией приборов, одна за магнитолой, одна у левого края. Для их извлечения потребуется специальный съемник или тонкие плоскогубцы с изогнутыми губками. При установке новых демпферов смажьте их силиконовой смазкой для предотвращения скрипов.
На моделях с подушкой безопасности пассажира (с 2008 года) перед разборкой панели обязательно отключите аккумулятор и выждите 10 минут – это время необходимо для разрядки конденсаторов в системе SRS. Разъем подушки (желтого цвета) расположен под бардачком, за пластиковой накладкой. При обратной сборке убедитесь, что фиксатор разъема защелкнулся с характерным щелчком. Если на панели остались следы от клея или герметика, удалите их спиртом или очистителем пластика – бензин или растворители разъедают поверхность.
Сборка панели приборов и проверка работоспособности после установки
Перед началом сборки убедитесь, что все разъемы на приборной панели и проводке очищены от пыли и окислов. Используйте контактный очиститель или спирт для обработки контактов, если на них обнаружены следы коррозии. Особое внимание уделите разъемам подсветки и датчиков – их ненадежное соединение приводит к некорректной работе индикаторов.
Установите приборную панель в посадочное место, совместив направляющие выступы с пазами на торпедо. На моделях Рено Логан до 2014 года крепление осуществляется двумя винтами Torx T20 в нижней части панели, после 2014 – тремя винтами. Затягивайте крепеж равномерно, избегая перекосов, чтобы не повредить пластиковый корпус.
Подключите все разъемы в обратной последовательности отключению. Начните с основного 24-контактного штекера (черный цвет), затем подсоедините разъемы подсветки (белый, 6 контактов) и датчика уровня топлива (серый, 4 контакта). Проверьте фиксацию каждого разъема – при легком потягивании он не должен отсоединяться.
После подключения проводки установите на место декоративную накладку панели. На моделях с климат-контролем сначала закрепите блок управления, затем защелкните накладку по периметру. Убедитесь, что все защелки вошли в пазы – неплотное прилегание вызывает дребезжание на неровностях.
Проверка работоспособности проводится в три этапа:
- Включите зажигание без запуска двигателя. Должны загореться контрольные лампы: аккумулятора, давления масла, ABS, подушек безопасности. Если индикатор не загорается – проверьте соответствующий предохранитель (блок предохранителей под капотом, позиция F7 для приборной панели).
- Запустите двигатель. Лампы давления масла и аккумулятора должны погаснуть в течение 2–3 секунд. Обороты на тахометре должны плавно опуститься до холостых (800–900 об/мин).
- Проверьте показания датчиков: уровень топлива (должен соответствовать фактическому), температура охлаждающей жидкости (после прогрева – 90°C), одометр (не должен сбрасываться).
Если после сборки наблюдаются неисправности (мигание индикаторов, отсутствие подсветки), выполните следующие действия:
- Отключите аккумулятор на 10 минут для сброса ошибок бортового компьютера.
- Проверьте заземление панели – контакт на кузове (под рулевой колонкой) должен быть чистым и затянутым.
- Сравните показания датчиков с эталонными значениями: напряжение бортовой сети (13,8–14,4 В), давление масла (не менее 0,3 бар на холостом ходу).
После успешной проверки установите на место рулевое колесо и пластиковые кожухи. Затяните центральную гайку руля моментом 35–45 Н·м. Проверьте работу кнопок на руле (если есть) и круиз-контроля. При первом запуске после сборки проедьте 10–15 км, контролируя показания приборов на предмет внезапных скачков или зависаний.
