Датчик скорости (ДС) – ключевой элемент системы измерения скорости автомобиля, передающий сигнал на спидометр и блок управления. Его корректное подключение к приводной шестерне требует соблюдения геометрических допусков и электрических параметров. В большинстве случаев используется индуктивный или эффект Холла датчик с рабочим зазором 0,5–1,5 мм между чувствительным элементом и зубьями шестерни. Превышение этого значения приводит к искажению сигнала или его полному отсутствию.
Шестерня привода спидометра, как правило, имеет 6–40 зубьев (зависит от модели автомобиля) и крепится на вторичном валу КПП или раздаточной коробке. Перед установкой проверьте целостность зубьев: сколы или износ более 0,3 мм на вершине зуба снижают точность показаний. Для диагностики используйте мультиметр в режиме измерения сопротивления – исправный индуктивный датчик показывает 500–1500 Ом, датчик Холла – бесконечность при отсутствии питания.
При монтаже датчика зафиксируйте его болтом с моментом затяжки 8–12 Н·м. Избегайте перекосов: ось датчика должна быть строго перпендикулярна плоскости шестерни. После установки проверьте сигнал осциллографом – амплитуда импульсов должна составлять не менее 0,5 В при вращении колеса на подъемнике. Если сигнал слабый, уменьшите зазор или замените датчик.
Для автомобилей с электронным спидометром (например, ВАЗ 2110, Toyota Corolla) дополнительно требуется программная калибровка. Введите коэффициент передачи через диагностический сканер, используя данные из технической документации: количество импульсов на километр (обычно 1600–6000 имп/км). Неправильная настройка приведет к завышенным или заниженным показаниям скорости.
Выбор необходимых инструментов и материалов для подключения
Для подключения датчика спидометра к шестерне потребуется набор инструментов, адаптированный под тип привода и конструкцию коробки передач. Основной инструмент – динамометрический ключ с диапазоном 5–25 Н·м для точной затяжки крепежа без риска повреждения резьбы. Если датчик устанавливается на механическую КПП с тросиковым приводом, дополнительно понадобятся кусачки для обрезки троса и обжимные клещи для фиксации наконечников.
В случае электронного датчика Холла или индуктивного типа проверьте совместимость разъема с проводкой автомобиля. Для моделей с 3-контактным подключением (например, ВАЗ 2110, Renault Logan) используйте клеммы типа «мама» 2,8 мм и термоусадочные трубки диаметром 4–6 мм для изоляции соединений. При работе с датчиками на эффекте Холла (ABS-совместимые) потребуется мультиметр с функцией измерения напряжения до 20 В для проверки сигнала.
Для демонтажа шестерни привода спидометра на переднеприводных автомобилях (например, Volkswagen Golf, Hyundai Solaris) необходим съемник шкивов с захватом 50–70 мм. На заднеприводных моделях (Toyota Corolla E120, BMW E36) часто применяется универсальный съемник подшипников с лапками 30–50 мм. Избегайте ударных инструментов – они могут деформировать посадочное место шестерни.
При выборе герметика для уплотнения датчика отдавайте предпочтение анаэробным составам (Loctite 574, Permatex 51813), рассчитанным на температурный диапазон от -40 до +150 °C. Для алюминиевых корпусов КПП используйте герметики на силиконовой основе (ABRO 999), но не наносите их на резьбу – это затруднит последующий демонтаж.
Ключевой расходный материал – новая шестерня привода спидометра, соответствующая передаточному числу КПП. Для автомобилей с механическим приводом (ГАЗель, УАЗ) подбирайте шестерни по количеству зубьев: 16 зубьев для передаточного числа 3,9, 18 – для 4,1. У электронных датчиков проверьте количество импульсов на оборот (например, 4 импульса для Nissan Almera, 8 – для Kia Rio).
Для фиксации проводки датчика используйте пластиковые хомуты с шагом 100 мм и нейлоновые стяжки шириной 3,6 мм. Избегайте металлических креплений – они могут перетереть изоляцию при вибрации. При прокладке кабеля вдоль корпуса КПП применяйте гофрированные трубки ПВХ диаметром 10–12 мм для защиты от механических повреждений и агрессивных сред.
Дополнительные инструменты: штангенциркуль для проверки зазора между датчиком и шестерней (оптимальное значение – 0,5–1,5 мм), набор торцевых головок с удлинителем 100 мм для доступа к крепежу в труднодоступных местах, а также очиститель контактов (CRC 05103) для удаления окислов с разъемов перед подключением.
Демонтаж старого датчика спидометра и подготовка рабочей зоны
Перед началом работ отключите аккумуляторную батарею, сняв клемму «минус». Это исключит риск короткого замыкания и случайного срабатывания датчика. Для демонтажа потребуются: торцевой ключ на 10 мм (или головка с трещоткой), плоская отвёртка, чистая ветошь и пластиковый съёмник для разъёмов. Датчик спидометра обычно расположен на коробке передач в зоне привода спидометра – уточните его точное положение по сервисной документации вашей модели автомобиля (например, у ВАЗ-2110 он крепится на картере КПП с правой стороны).
- Отсоедините электрический разъём датчика, нажав на фиксатор и потянув колодку на себя. Если разъём прикипел, используйте пластиковый съёмник или аккуратно подденьте его отвёрткой, избегая повреждения контактов.
- Отверните крепёжный болт датчика торцевым ключом. Удерживайте датчик рукой, чтобы он не упал вниз при откручивании – особенно актуально для автомобилей с высоким клиренсом, где доступ ограничен.
- Извлеките датчик, провернув его против часовой стрелки на 90 градусов (если предусмотрено конструкцией). Осмотрите посадочное место на предмет грязи, металлической стружки или следов масла – их наличие указывает на износ шестерни или сальника.
Подготовьте рабочую зону: очистите посадочное гнездо датчика от загрязнений с помощью ветоши и безворсовой салфетки. При обнаружении масляных подтёков замените уплотнительное кольцо (артикул для большинства отечественных авто – 2110-3843010-01) или нанесите тонкий слой герметика на резьбу нового датчика. Проверьте состояние шестерни привода спидометра – если зубья стёрты или имеют сколы, замените её до установки нового датчика, чтобы избежать повторного демонтажа.
Определение правильного положения шестерни и датчика
Первым шагом проверьте маркировку шестерни на соответствие модели коробки передач. Для большинства автомобилей ВАЗ с КПП 2108–2110 используются шестерни с 20 или 22 зубьями, а для Renault Logan с механикой JR5 – 24 зуба. Неверный выбор приведёт к искажению показаний спидометра на 5–15%. Уточните данные по VIN-коду или в сервисной документации.
Установите шестерню в привод спидометра так, чтобы метка на её торце совпала с выступом на валу. На шестернях производства «АвтоВАЗ» метка выполнена в виде точки или риски, на импортных аналогах – часто в виде треугольника. При неправильной ориентации датчик будет считывать ложные импульсы, вызывая скачки показаний на 30–50 км/ч.
Датчик Холла или индуктивный датчик должен располагаться на расстоянии 0,5–1,5 мм от вершин зубьев шестерни. Превышение зазора на 0,3 мм снижает амплитуду сигнала на 40%, что приводит к пропускам импульсов. Для проверки используйте щуп 0,8 мм – он должен проходить с лёгким сопротивлением, но не заклинивать.
На автомобилях с ABS и электронным спидометром (например, Volkswagen Golf V) датчик часто интегрирован в ступичный подшипник. В этом случае шестерня отсутствует, а сигнал формируется по изменению магнитного поля. Проверьте сопротивление датчика: для индуктивных моделей оно должно составлять 800–1400 Ом, для активных (с питанием) – 1,5–2,5 кОм.
При установке датчика на механическую КПП зафиксируйте его болтом с моментом затяжки 8–12 Н·м. Перетяжка деформирует корпус, что вызывает смещение чувствительного элемента на 0,1–0,2 мм – достаточно для сбоев в работе. На пластиковых корпусах (как у датчиков Bosch для Opel Astra H) используйте динамометрический ключ с пределом 6 Н·м.
После монтажа прокрутите привод спидометра вручную, наблюдая за сигналом на осциллографе или мультиметре в режиме частотомера. Для 20-зубой шестерни при 60 об/мин вала частота должна составлять 20 Гц. Если показания отличаются более чем на 5%, проверьте соосность шестерни и датчика – допустимое смещение не более 0,3 мм.
На переднеприводных автомобилях с поперечным расположением двигателя (например, Toyota Corolla E12) датчик часто устанавливается под углом 15–20° к плоскости шестерни. Это компенсирует вибрации привода. При вертикальной установке сигнал может пропадать на высоких оборотах из-за резонанса. Угол проверяйте транспортиром или шаблоном.
После окончательной сборки проведите тест-драйв на скорости 40, 60 и 90 км/ч, сравнивая показания спидометра с GPS-навигатором. Допустимая погрешность – не более 3% (например, 61,8 км/ч при реальных 60 км/ч). Если отклонение превышает 5%, замените шестерню или датчик – даже новые детали могут иметь заводской брак в 2–3% случаев.
Установка и фиксация датчика на посадочное место
Перед установкой очистите посадочное место от грязи и металлической стружки – даже мелкие частицы могут исказить сигнал или повредить уплотнительное кольцо. Используйте безворсовую салфетку и очиститель на спиртовой основе, избегая агрессивных растворителей, которые способны разъесть пластиковые элементы корпуса датчика. Проверьте состояние резинового уплотнителя: трещины или деформации свыше 0,3 мм требуют замены, иначе герметичность соединения будет нарушена.
Нанесите на уплотнитель тонкий слой силиконовой смазки (например, Dow Corning 44 или аналог) – это снизит трение при установке и предотвратит прилипание резины к металлу. Вставляйте датчик строго перпендикулярно посадочному отверстию, контролируя положение метки на корпусе (обычно совмещается с выступом на шестерне или ответной частью картера). Для датчиков с резьбовым креплением момент затяжки составляет 8–12 Н·м – превышение приведёт к деформации корпуса или срыву резьбы.
При фиксации защёлкой или скобой убедитесь, что фиксирующий элемент полностью вошёл в паз и не имеет люфта. Для проверки подёргайте датчик в радиальном направлении – допустимое смещение не должно превышать 0,1 мм. Если используется болтовое крепление, применяйте только оригинальные метизы: стандартные болты М6 с шагом резьбы 1,0 мм и классом прочности не ниже 8.8. Шайбы под головку болта должны быть плоскими, без фасок, чтобы исключить перекос.
После установки проверьте зазор между торцом датчика и зубьями шестерни. Оптимальное значение для индуктивных датчиков – 0,8–1,2 мм, для датчиков Холла – 0,2–0,5 мм. Измерьте зазор щупом или микрометром, регулируя его подкладкой шайб толщиной 0,1–0,3 мм под фланец датчика. Неправильный зазор приведёт к пропускам импульсов или ложным срабатываниям, особенно на высоких оборотах (свыше 3000 об/мин).
Зафиксируйте проводку датчика пластиковыми хомутами или металлическими скобами с шагом 150–200 мм, избегая натяжения и перегибов радиусом менее 30 мм. Подключите разъём, убедившись в надёжности фиксации фиксатора (должен быть слышен щелчок). Перед запуском двигателя проверьте сопротивление обмотки датчика мультиметром: для индуктивных моделей норма – 800–1400 Ом, для датчиков Холла – бесконечность (обрыв) или 0 Ом (короткое замыкание) указывают на неисправность.
Подключение электрических контактов датчика к проводке

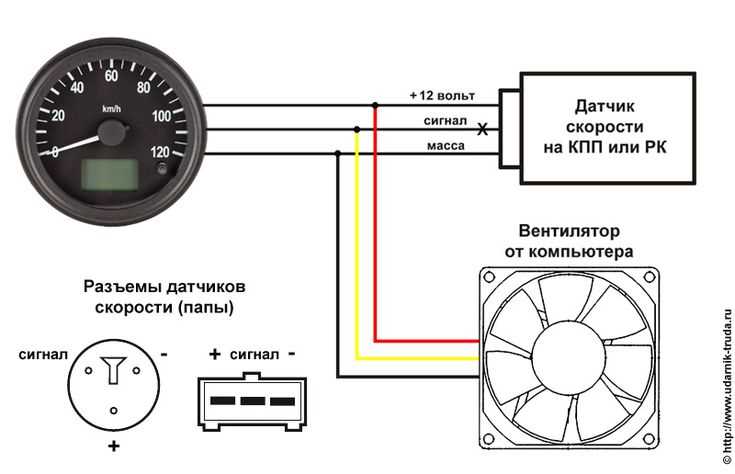

Перед началом работ отключите аккумулятор автомобиля, чтобы исключить короткое замыкание. Датчик спидометра обычно имеет три контакта: питание (+12 В), сигнальный (выход импульсов) и «масса» (земля). Убедитесь, что провода проводки соответствуют цветам: красный – питание, зелёный или жёлтый – сигнал, чёрный – масса. Если схема отличается, сверьтесь с документацией на датчик или автомобиль.
Зачистите концы проводов на 5–7 мм, используя стриппер с калибровкой для сечения 0,5–0,75 мм². Скрутите жилы по часовой стрелке, затем обожмите их клеммами типа «мама» подходящего размера (обычно 2,8 или 4,8 мм). Для надёжности пропаяйте соединения припоем ПОС-61 с флюсом, избегая перегрева изоляции. Изолируйте места пайки термоусадочной трубкой или изолентой ПВХ.
Подключите провода к датчику в строгом соответствии с маркировкой: питание – к контакту с обозначением «+» или «VCC», сигнальный – к «SIG» или «OUT», масса – к «GND». Затяните клеммы отвёрткой с моментом 0,5–0,7 Н·м, чтобы избежать самопроизвольного отсоединения. Проверьте фиксацию, потянув за каждый провод – он не должен выходить из клеммы.
Проложите проводку вдоль штатных жгутов автомобиля, закрепив её пластиковыми стяжками через каждые 15–20 см. Избегайте мест с высокой температурой (выпускной коллектор, радиатор) и подвижными элементами (тросы, рычаги). Сигнальный провод рекомендуется экранировать фольгированной лентой, если длина превышает 1,5 м – это снизит помехи от системы зажигания.
После подключения восстановите питание аккумулятора и проверьте работу спидометра на ходу. Если показания нестабильны, прозвоните цепь мультиметром: сопротивление между массой и сигнальным проводом должно быть не менее 1 МОм, а напряжение питания – в пределах 11,5–14,5 В. При обнаружении утечек или обрывов перепаяйте соединения и замените повреждённые участки проводки.
Проверка корректности работы спидометра после установки
Первым этапом проверки станет визуальный осмотр соединений. Убедитесь, что разъем датчика спидометра плотно зафиксирован в гнезде, а провода не имеют повреждений или перегибов. Особое внимание уделите участкам рядом с шестерней – здесь часто возникают заломы из-за вибрации. Если датчик крепится на болтах, проверьте их затяжку динамометрическим ключом: для большинства моделей момент составляет 8–12 Н·м.
Для диагностики сигнала используйте мультиметр в режиме измерения частоты (Hz). Подключите щупы к сигнальному проводу датчика (обычно средний контакт разъема) и массе. При вращении колеса вручную (поддомкратьте автомобиль) частота должна изменяться пропорционально скорости. Например, при 60 км/ч на колесе диаметром 600 мм частота составит примерно 160–180 Гц. Отклонения более 10% указывают на неисправность датчика или шестерни.
Сравните показания спидометра с эталонными значениями. Для этого выберите ровный участок дороги с минимальным трафиком и разгонитесь до 40, 60 и 80 км/ч. Зафиксируйте показания спидометра и GPS-навигатора (или приложения типа «SpeedView»). Допустимая погрешность – не более 5% для механических систем и 3% для электронных. Если спидометр завышает скорость, проверьте передаточное число шестерни: например, для ВАЗ-2107 оно должно быть 20:1.
Проверьте работу спидометра на холостом ходу. При неподвижном автомобиле стрелка должна находиться строго на нуле. Если она «плавает» или отклоняется, это свидетельствует о помехах в цепи питания датчика. Измерьте напряжение на контактах разъема: на сигнальном проводе должно быть 5 В (для датчиков Холла) или 12 В (для индуктивных). Падение напряжения ниже 4,5 В требует проверки проводки или блока управления.
Обратите внимание на поведение спидометра при резком торможении. Стрелка должна плавно опускаться без рывков или зависаний. Если наблюдаются скачки, вероятно, повреждены зубья шестерни или загрязнен датчик. Демонтируйте шестерню и осмотрите ее: на зубьях не должно быть сколов, а зазор между датчиком и шестерней должен составлять 0,5–1,5 мм (уточните в документации к автомобилю).
Используйте диагностический сканер для считывания ошибок. Подключите устройство к разъему OBD-II и проверьте коды, связанные со скоростью (например, P0500 – «Неисправность датчика скорости»). Если ошибка присутствует, но датчик исправен, проверьте сопротивление обмотки индуктивного датчика: оно должно быть в пределах 800–1400 Ом. Для датчиков Холла измерьте сопротивление между сигнальным и питающим проводами – оно не должно превышать 1 Ом.
Проверьте работу спидометра в динамике. Разгонитесь до 100 км/ч и резко отпустите педаль газа. Стрелка должна быстро вернуться к нулю, но не «проскакивать» его. Если спидометр реагирует с задержкой, это может указывать на износ подшипников шестерни или недостаточную смазку. В таком случае замените шестерню в сборе с подшипником, даже если визуальных повреждений нет.
Завершите проверку тестом на длительную работу. Проедьте 50–100 км по трассе, фиксируя показания спидометра каждые 10 км. Если погрешность стабильна (например, всегда +3 км/ч), ее можно компенсировать калибровкой через диагностическое ПО. Для автомобилей без такой функции используйте корректирующий коэффициент: например, при завышении на 5% умножайте показания на 0,95. Нестабильная погрешность требует повторной диагностики датчика и проводки.
