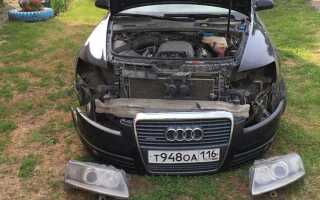

На Audi A6 C6 (2004–2011 гг.) корректная регулировка фар критична для безопасности и комфорта вождения. Заводские допуски по вертикальному и горизонтальному смещению светового пучка составляют ±0,5% от расстояния до экрана (стандарт ECE R48). При неправильной настройке дальний свет слепит встречных водителей на расстоянии до 150 м, а ближний – не освещает дорогу за 50 м. Особенность модели – зависимость угла наклона от загрузки автомобиля: при полной массе (2100 кг) фары опускаются на 1–1,5° относительно пустого кузова.
Для регулировки потребуются: шестигранник на 6 мм (регулировочные винты расположены под капотом за оптикой), рулетка с точностью до 1 мм, ровная площадка длиной 10 м и экран с разметкой (линии горизонта на высоте 65 см от земли, вертикальные метки на расстоянии 127 см от центра автомобиля). Перед началом проверьте давление в шинах (2,2 бар для передних, 2,4 – для задних), уровень топлива (не менее 50% бака) и отсутствие груза в багажнике. Если автомобиль оснащён ксеноном, дайте лампам остыть 10 минут – горячие блоки розжига искажают световой поток.
Регулировочные винты на Audi A6 C6 расположены асимметрично: левый отвечает за вертикальное смещение, правый – за горизонтальное. Один полный оборот винта изменяет угол наклона на 0,25°. Для точной настройки используйте мультиметр с функцией измерения освещённости (люксметр): при правильной регулировке ближнего света на расстоянии 5 м от экрана освещённость в контрольных точках должна составлять 12–15 лк (центральная зона) и 2–3 лк (периферия). Если значения отличаются более чем на 20%, проверьте состояние отражателей – на моделях с пробегом свыше 150 тыс. км они часто мутнеют, снижая эффективность на 30–40%.
Необходимые инструменты и материалы для настройки фар
Для регулировки фар на Audi A6 C6 потребуется минимальный набор инструментов, но каждый из них должен соответствовать специфике модели. Основной инструмент – шестигранный ключ на 6 мм (T25 Torx для некоторых модификаций), так как винты регулировки расположены под защитными колпачками с внутренним шестигранником или Torx. Без точного соответствия размеру ключа риск сорвать шлицы винтов возрастает, что усложнит дальнейшую настройку.
Обязательным условием является наличие ровной площадки длиной не менее 7,5 метров перед вертикальной стеной или специальным экраном. Оптимальная высота стены – 1,5–2 метра, чтобы корректно проецировать световые пятна. Для разметки используйте малярный скотч шириной 25–50 мм и рулетку с точностью до 1 мм. Избегайте неровных поверхностей: даже небольшой уклон в 1–2 градуса исказит результаты настройки.
Измерительные приборы должны включать лазерный уровень или строительный отвес для проверки горизонтальности автомобиля. На Audi A6 C6 с пневмоподвеской перед регулировкой необходимо установить кузов в стандартное положение: для этого включите зажигание, не запуская двигатель, и подождите 30 секунд, пока система выровняет клиренс. Без этого шага зазоры фар будут настроены некорректно.
Дополнительные материалы зависят от типа фар. Для галогенных фар (код 4F0 941 002/003) потребуется чистая ветошь и спирт для протирки рассеивателей – пыль и грязь на поверхности искажают световой пучок. Владельцам ксеноновых фар (код 4F0 941 008/009) понадобится диагностический адаптер VCDS (VAG-COM) для сброса ошибок после регулировки, так как блок управления может фиксировать неверные параметры.
Необходимые расходники:
- Запасные лампы H7 или D2S (в зависимости от типа фар) – на случай перегорания во время работ.
- Силиконовая смазка для обработки резиновых уплотнителей регулировочных винтов, чтобы предотвратить их закисание.
- Пластиковые клипсы для крепления подкрылков (артикул 8E0 807 283) – если потребуется демонтаж для доступа к задней части фары.
Для точной настройки пригодится заводская документация Audi с параметрами световых пятен. Например, для ближнего света верхняя граница светового пучка должна находиться на 50 мм ниже горизонтальной линии, проведенной через центр фар, на расстоянии 5 метров. Без этих данных регулировка превращается в угадывание, что снижает эффективность освещения и увеличивает риск ослепления встречных водителей.
Подготовка автомобиля перед регулировкой светового пучка
Перед началом регулировки убедитесь, что давление в шинах соответствует заводским нормам для Audi A6 C6: 2.2 бара для передних и 2.4 бара для задних колес. Неравномерное давление искажает высоту кузова, что напрямую влияет на точность настройки фар. Проверьте состояние пружин и амортизаторов – просевшие элементы подвески смещают световой пучок на 0.5–1.5° вниз, что эквивалентно ошибке в 10–30 см на расстоянии 10 метров.
Загрузите автомобиль так, как он эксплуатируется чаще всего. Для Audi A6 C6 минимальная нагрузка – водитель массой 75 кг на переднем сиденье. Если машина регулярно перевозит груз, добавьте в багажник 20–30 кг балласта. Заправьте топливный бак минимум на 50% – полный бак поднимает заднюю часть кузова на 5–7 мм, что критично для корректной регулировки ближнего света.
Очистите фары от грязи и следов насекомых. Используйте спиртовой раствор (изопропанол 70%) и безворсовую салфетку – остатки воска или силикона создают микроискажения на рассеивателе. Проверьте герметичность фар: запотевание внутренней поверхности стекла снижает светопропускание на 15–20%, что требует замены блока перед регулировкой.
Установите автомобиль на ровную горизонтальную площадку с твердым покрытием. Допустимый уклон – не более 0.5° (проверяется строительным уровнем длиной 1 метр). Расстояние до экрана или стены должно составлять ровно 5 метров – отклонение на 10 см приведет к ошибке в настройке на 0.2°. Если регулировка проводится на улице, выберите безветренную погоду: порывы ветра свыше 5 м/с вызывают колебания кузова, искажая результаты.
Отключите систему автоматического регулирования уровня фар (если она активирована). Для этого снимите предохранитель №23 (10 А) в блоке под рулевой колонкой или отсоедините разъем от датчика уровня кузова. Проверьте работоспособность ламп: мерцание или неравномерный накал нити накаливания (для галогенных ламп) указывает на необходимость замены перед регулировкой.
Определение правильного положения автомобиля относительно стены
Для точной регулировки фар Audi A6 C6 расстояние от переднего бампера до стены должно составлять ровно 5 метров. Измеряйте его рулеткой от самой выступающей точки бампера, а не от фар или номерного знака. Допустимое отклонение – не более 5 см, иначе корректировка будет некорректной.
Автомобиль должен стоять на абсолютно ровной горизонтальной поверхности. Используйте строительный уровень, приложив его к капоту или крыше, чтобы убедиться в отсутствии наклона. Даже небольшой уклон в 1–2 градуса исказит световой пучок, сделав регулировку бесполезной.
Давление в шинах проверьте перед началом работ: оно должно соответствовать заводским нормам (для Audi A6 C6 – 2.2 бара спереди и 2.4 сзади). Неравномерное давление приведёт к изменению высоты кузова, что повлияет на угол наклона фар. Заправьте бак минимум на половину, чтобы вес автомобиля приблизился к эксплуатационному.
Стена должна быть гладкой, без выступов, и располагаться перпендикулярно продольной оси автомобиля. Если поверхность неровная, используйте лист фанеры или металлический щит размером не менее 2×2 метра. Закрепите его строго вертикально, проверив отвесом или уровнем.
Перед парковкой очистите площадку от мусора и посторонних предметов. Даже мелкий камешек под колесом может изменить положение кузова. Если регулировка проводится на улице, выберите безветренный день – порывы ветра способны сместить автомобиль на несколько миллиметров, что критично для точности.
Включите ближний свет и убедитесь, что автомобиль не качается. Для этого слегка покачайте кузов руками и дождитесь полной остановки. Нажмите на багажник или капот, чтобы погасить остаточные колебания подвески – это займёт 10–15 секунд.
Отметьте на стене контрольные точки: горизонтальную линию на уровне центра фар (для Audi A6 C6 – 68 см от земли) и вертикальные линии, соответствующие центрам ламп. Расстояние между вертикальными линиями – 123 см (межцентровое расстояние фар на данной модели). Используйте малярный скотч или мел для разметки, чтобы избежать повреждения стены.
Проверка и корректировка уровня жидкости в системе омывателей фар
Система омывателей фар Audi A6 C6 требует регулярного контроля уровня жидкости, особенно перед длительными поездками или в условиях повышенной загрязнённости дорог. Бачок омывателя фар расположен под капотом, справа от основного бачка стеклоомывателя, и имеет отдельную заливную горловину с синей или прозрачной крышкой. Проверку проводите при холодном двигателе, чтобы избежать искажения показаний из-за теплового расширения жидкости.
Для проверки уровня выполните следующие действия:
- Откройте капот и зафиксируйте его упором.
- Осмотрите бачок омывателя фар: на его стенке нанесены метки MIN и MAX. Уровень жидкости должен находиться между ними.
- Если жидкость ниже метки MIN, долейте специальную жидкость для омывателей фар (артикул G 052 164 M2 для Audi) или её аналог с температурой замерзания не выше -20°C для зимнего периода.
Использование неподходящей жидкости (например, обычной воды или концентрата для стеклоомывателя) может привести к засорению форсунок, повреждению насоса или образованию налёта на оптике. В зимний период обязательно применяйте незамерзающую жидкость, так как замерзание в системе выведет её из строя и потребует дорогостоящего ремонта.
При доливе жидкости избегайте перелива: избыток может вытечь через дренажные отверстия и попасть на электрические компоненты подкапотного пространства. После заправки плотно закройте крышку бачка и проверьте работоспособность системы, активировав омыватели фар через подрулевой переключатель. Струи жидкости должны равномерно распределяться по поверхности фар без брызг в стороны.
Если после долива жидкости омыватели не работают, проверьте предохранитель S110 (15 А) в блоке предохранителей под торпедой со стороны водителя. Также возможны неисправности насоса (артикул 4F0 955 711 A) или засорение форсунок. Для очистки форсунок используйте тонкую иглу или сжатый воздух, направляя поток в обратную сторону подачи жидкости.
В случае частых утечек жидкости осмотрите шланги и соединения системы. Наиболее уязвимые места – стыки у насоса и форсунок. При обнаружении трещин или ослабления хомутов замените повреждённые элементы. Для замены шлангов используйте оригинальные детали или аналоги с внутренним диаметром 4 мм и рабочим давлением не менее 3 бар.
Регулярная проверка уровня жидкости – 1 раз в месяц или перед каждой дальней поездкой – продлит срок службы системы и обеспечит стабильную работу омывателей. В зимний период дополнительно контролируйте состояние жидкости на предмет кристаллизации: если она стала вязкой или мутной, полностью слейте её и залейте свежую.
Настройка вертикального угла наклона фар с помощью регулировочных винтов
Для регулировки используйте экран или стену на расстоянии 5 метров от передней части автомобиля. Нанесите на экран горизонтальную линию на уровне центра фар (для Audi A6 C6 это примерно 65 см от земли) и две вертикальные линии, совпадающие с центрами ламп. Включите ближний свет и наблюдайте за положением световых пятен. Верхняя граница светового пучка должна находиться на 5 см ниже горизонтальной линии на экране. Если пятно выше или ниже, вращайте верхний винт по часовой стрелке для опускания или против – для подъема.
Нижний регулировочный винт корректирует угол наклона пучка относительно горизонта. Если световое пятно слишком растянуто по вертикали или имеет неровные границы, вращайте нижний винт с шагом в четверть оборота, проверяя результат на экране. На Audi A6 C6 оптимальный угол наклона составляет 1,2% (1,2 см на каждый метр расстояния до экрана). Превышение этого значения приведет к ослеплению встречных водителей, занижение – к недостаточной освещенности дороги.
После грубой настройки проверьте симметричность световых пятен левой и правой фар. Разница в высоте не должна превышать 2 см. Если одна фара светит выше другой, отрегулируйте ее отдельно, не трогая вторую. Для точной подстройки используйте лазерный уровень или цифровой угломер – это исключит ошибки, связанные с неровностями поверхности. Завершив регулировку, зафиксируйте винты и проверьте настройку на дороге в темное время суток.
Избегайте регулировки фар при загруженном багажнике или с пассажирами на задних сиденьях – это исказит результаты. Если после настройки световой пучок остается неравномерным, проверьте состояние пружин подвески и амортизаторов. На Audi A6 C6 с ксеноновыми фарами регулировку рекомендуется проводить с включенным зажиганием, чтобы блоки розжига вышли на рабочий режим.
Регулировка горизонтального смещения светового пятна на экране
Для корректировки горизонтального положения светового пятна на экране используйте регулировочный винт, расположенный на задней стороне фары Audi A6 C6 (слева от вертикального винта). Вращайте его по часовой стрелке для смещения пятна вправо, против – влево. Шаг регулировки составляет примерно 0,5° на полный оборот винта. Проверяйте результат на экране с расстояния 10 метров: центральная точка светового пятна ближнего света должна находиться на 5 см левее вертикальной линии, проходящей через центр фары (для левого руля). Для ксеноновых фар допуск ±2 см.
При регулировке учитывайте тип ламп: галогенные фары (H7) требуют точной настройки из-за широкого пучка, ксеноновые (D2S) – более узкого, но с выраженной границей светотени. Если после регулировки пятно остаётся асимметричным, проверьте крепление фары: ослабленные болты на кронштейне могут вызывать смещение до 3 см на экране. Для точной диагностики используйте лазерный уровень, закреплённый на фаре, – горизонтальное отклонение не должно превышать 0,2°.
Проверка симметрии светораспределения левой и правой фары
Для оценки симметрии светораспределения установите автомобиль на ровной площадке в 5 метрах от стены или экрана с нанесённой разметкой. Горизонтальная линия должна соответствовать высоте центров фар (для Audi A6 C6 – 68 см от земли), вертикальные – осевым линиям ламп. Включите ближний свет и сравните границы световых пятен: правая фара должна формировать чёткую светотеневую границу (СТГ) с подъёмом на 15° вправо, левая – горизонтальную СТГ без смещения. Разница в высоте СТГ между фарами не должна превышать 2 см на расстоянии 5 м.
Используйте люксметр для точной проверки: замерьте освещённость в контрольных точках на экране (например, в 50 см ниже СТГ по центру и на 1 м влево/вправо). Допустимое отклонение между левой и правой фарой – не более 20%. При превышении отрегулируйте фару с помощью шестигранника на 5 мм, вращая винт вертикальной коррекции (расположен сверху блока фары) до выравнивания показателей. Для левой фары дополнительно проверьте отсутствие «завала» СТГ влево – это ухудшает видимость встречных водителей.
Обратите внимание на форму светового пятна: у правой фары допускается небольшое удлинение в правую сторону (до 10 см на 5 м), у левой – симметричное распределение. Если пятно правой фары смещено влево или левая фара «задирает» свет вверх, проверьте состояние корректора фар (при наличии) и целостность пружинных элементов крепления блока. На Audi A6 C6 часто встречается деформация пластикового корпуса фары после ДТП – в этом случае регулировка не поможет, требуется замена узла.
После настройки повторно замерьте освещённость и визуально оцените симметрию. Если разница сохраняется, проверьте лампы на идентичность типа (например, обе должны быть H7 55W с одинаковым цветовым температурным диапазоном 3200–3800K) и отсутствие помутнения рассеивателей. Для точной диагностики используйте диагностический сканер VCDS: в блоке 46 (комфортная система) считайте данные с датчика уровня кузова – при неисправности корректор фар может работать некорректно, искажая светораспределение.
Особенности настройки ксеноновых и галогенных фар на Audi A6 C6
Ксеноновые фары на Audi A6 C6 (модели с 2004 по 2011 год) требуют корректировки с учетом их конструктивных особенностей. В отличие от галогенных, ксеноновые лампы генерируют световой поток с цветовой температурой 4300–5000 К, что влияет на восприятие границы светотени. При регулировке используйте стенд с разметкой для ксенона: горизонтальная линия должна находиться на 5 см ниже центра фар, а вертикальная – совпадать с осью симметрии автомобиля. Угол наклона светового пучка для ксенона составляет 1,2% (12 см на 10 м), что на 0,2% больше, чем у галогена. Перед настройкой убедитесь, что давление в шинах соответствует норме (2,2 бар для передних, 2,4 бар для задних), а автомобиль не загружен.
Галогенные фары на A6 C6 регулируются по упрощенной схеме, но с поправкой на меньшую яркость и более низкую цветовую температуру (3000–3500 К). Основное отличие – угол наклона светового пучка: 1,0% (10 см на 10 м). Для точной настройки используйте регулировочные винты, расположенные на задней стороне фары: верхний винт отвечает за вертикальное смещение, нижний – за горизонтальное. На моделях с биксеноном (например, с адаптивным освещением) перед регулировкой переведите фары в режим «0» (базовое положение) через меню бортового компьютера, иначе корректировка будет некорректной.
После настройки проверьте работу фар в темное время суток на расстоянии 25–30 м от вертикальной поверхности. Ксеноновые фары должны формировать четкую асимметричную светотеневую границу с подъемом в правой части (для правостороннего движения), а галогенные – равномерный пучок без «провалов». Если на ксеноне наблюдается размытость границы, замените лампы – их ресурс ограничен 2000–3000 часами. Для галогена критически важно отсутствие запотевания рассеивателя: даже минимальный конденсат искажает световой поток и требует замены уплотнителей фары.
Финальная проверка и тест-драйв после регулировки фар
После завершения регулировки зазоров фар на Audi A6 C6 (2004–2011) проведите визуальный осмотр креплений и механизмов корректора. Убедитесь, что регулировочные винты на задней стороне фар затянуты с моментом 3–4 Н·м – превышение усилия может повредить пластиковый корпус. Проверьте отсутствие люфта в кронштейнах: при легком покачивании фары не должно быть смещений или посторонних звуков.
Включите ближний свет и оцените границу светотени на ровной стене с расстояния 5 метров. Верхняя кромка светового пятна должна быть горизонтальной, без «ступенек» или перекосов. Для ксеноновых фар (Bi-Xenon) допустимое отклонение – не более 2 см на 10 метров, для галогенных – до 3 см. Если граница размыта, повторно откалибруйте фары с помощью диагностического сканера VCDS (группа 46, канал 01).
Перед тест-драйвом установите автомобиль на ровную площадку и загрузите его до эксплуатационной массы: 70 кг на водительское сиденье, 20 кг в багажник. Активируйте автоматический корректор фар (если есть) и проследите за его работой при изменении положения кузова – световой пучок должен оставаться стабильным. На моделях с адаптивным освещением (AFS) проверьте реакцию фар на поворот руля: угол отклонения должен составлять 15° при скорости до 40 км/ч и 8° при 70 км/ч.
Ночной тест-драйв проводите на дороге с минимальным освещением, избегая встречного транспорта. Первые 500 метров двигайтесь со скоростью 40–50 км/ч, контролируя освещенность обочины и дорожной разметки. Световой поток должен захватывать зону в 30–40 метров вперед без «слепых зон» по краям. При встречном разъезде фары не должны ослеплять водителей – если это происходит, уменьшите угол наклона на 0,5–1% с помощью регулировочного винта.
Обратите внимание на работу противотуманных фар: их верхняя граница должна быть ниже основного светового пучка на 10–15 см. На мокром асфальте проверьте отсутствие бликов от отраженного света – если они мешают, увеличьте угол наклона противотуманок на 1–2%. Для ксеноновых фар с омывателями убедитесь, что форсунки распыляют жидкость равномерно по всей поверхности стекла, иначе возможны искажения светового потока.
После 10–15 минут езды остановитесь и проверьте температуру фар на ощупь. Корпус не должен нагреваться выше 60°C – перегрев указывает на неисправность отражателя или блока розжига. Для галогенных ламп допустимая температура – до 80°C. Если фары горячее, замените лампы или проверьте вентиляцию блока оптики.
Завершите тест-драйв проверкой работы автоматического переключения ближнего/дальнего света. На пустой дороге убедитесь, что дальний свет включается на расстоянии 150–200 метров от встречного автомобиля и выключается при его приближении на 50–70 метров. На Audi A6 C6 с датчиком дождя/света (8K0 955 559) откалибруйте чувствительность через меню MMI: выберите «Car» → «Light & Rain Sensor» и установите уровень «Auto 2» для оптимальной работы.
Фиксируйте все обнаруженные отклонения в бортовом журнале с указанием пробега и условий проверки. Если после регулировки фары «уходят» в течение 1–2 недель, проверьте состояние пружин подвески и сайлентблоков передних рычагов – их износ может влиять на геометрию светового пучка. Для точной диагностики используйте стенд регулировки фар с лазерным уровнем, например, Bosch FWA 4630.
