Автомобильные турбины делятся на три основных типа: турбокомпрессоры с фиксированной геометрией, турбины с изменяемой геометрией (VGT) и турбокомпаундные системы. Каждый из них решает конкретные задачи по повышению мощности, экономичности и отзывчивости двигателя, но отличается конструкцией, эффективностью и областью применения.
Турбокомпрессоры с фиксированной геометрией – самый распространённый вариант для серийных автомобилей. Они работают за счёт энергии выхлопных газов, раскручивая крыльчатку компрессора до 150 000 об/мин. Основной недостаток – турбояма при низких оборотах из-за недостаточного давления выхлопа. Для бензиновых двигателей оптимальны турбины с диаметром колеса 45–60 мм, для дизелей – 50–70 мм. При выборе важно учитывать степень сжатия двигателя: для бензиновых моторов она не должна превышать 9:1, иначе возрастает риск детонации.
Турбины с изменяемой геометрией (VGT) лишены проблемы турбоямы благодаря подвижным лопаткам, регулирующим поток выхлопных газов. Они эффективны в диапазоне 1500–3500 об/мин, обеспечивая линейный рост крутящего момента. На дизельных двигателях VGT позволяют снизить расход топлива на 5–8% за счёт оптимизации наддува. Однако такие турбины дороже в производстве и требуют более сложной системы управления. При установке на бензиновые моторы необходимо использовать жаростойкие материалы, так как температура выхлопа может превышать 1000°C.
Турбокомпаундные системы – редкое решение для коммерческого транспорта и спортивных автомобилей. Они используют дополнительную турбину, которая преобразует остаточную энергию выхлопа в механическую работу, повышая КПД двигателя на 3–5%. Такие системы сложны в настройке и требуют усиленной системы охлаждения. Применяются преимущественно на дизельных двигателях грузовиков и автобусов, где прирост экономичности оправдывает затраты.
При выборе турбины критически важно учитывать расход воздуха двигателя (л/мин) и давление наддува (бар). Например, для мотора объёмом 2,0 л с мощностью 250 л.с. потребуется турбина с расходом 350–400 л/мин при давлении 1,2–1,5 бар. Превышение этих параметров ведёт к перегреву, детонации и преждевременному износу поршневой группы. Для долговечной работы рекомендуется использовать интеркулер с эффективностью не менее 70% и масляное охлаждение подшипников турбины.
Как работает турбонаддув в двигателе внутреннего сгорания
Турбонаддув увеличивает мощность двигателя за счёт принудительной подачи сжатого воздуха в цилиндры. Выхлопные газы, проходя через турбинное колесо, раскручивают его до 100 000–150 000 об/мин, передавая энергию на компрессорное колесо, которое нагнетает воздух под давлением 0,5–1,5 бара. Сжатый воздух охлаждается интеркулером (снижение температуры на 50–70°C), повышая плотность кислорода и эффективность сгорания топлива. Для бензиновых двигателей критичен контроль детонации: при давлении свыше 1,2 бара требуется снижение степени сжатия или использование высокооктанового топлива (АИ-98 и выше). Дизельные моторы менее чувствительны к детонации, но нуждаются в защите от перегрева турбины при длительных нагрузках.
Ключевые параметры работы турбонаддува – время отклика («турбояма») и эффективность на разных оборотах. Малые турбины (например, Garrett GT15) обеспечивают быстрый отклик на низких оборотах (1500–3000 об/мин), но ограничены по максимальной мощности (до 150 л.с.). Крупные турбины (Garrett GT35) работают с задержкой, но способны нагнетать воздух для двигателей мощностью 300+ л.с. при 4000–6000 об/мин. Для снижения турбоямы применяют twin-scroll турбины с разделёнными каналами выхлопа или системы с изменяемой геометрией (VGT), регулирующие поток газов лопатками. При выборе турбины учитывайте целевой диапазон оборотов: для городской езды оптимальны компактные модели, для трека – турбины с высоким КПД на пиковых нагрузках.
Отличия одинарной и двойной турбины по конструкции и применению
Двойная турбина (twin-turbo) предполагает использование двух турбокомпрессоров, работающих параллельно или последовательно. Параллельная схема (например, в BMW N57) делит поток выхлопных газов между двумя одинаковыми турбинами, каждая из которых обслуживает половину цилиндров. Это снижает инерцию роторов и уменьшает турболаг, но требует сложной системы управления и синхронизации. Последовательная схема (как в Porsche 911 Turbo) использует малую турбину для низких оборотов и большую – для высоких, переключаясь через клапан wastegate. Такая конструкция эффективнее на двигателях свыше 3,5 л, где требуется линейная тяга во всём диапазоне оборотов.
- Габариты и вес: Одинарная турбина компактнее и легче – её масса редко превышает 10 кг, тогда как двойная система может весить 20–30 кг из-за дополнительных трубопроводов, клапанов и интеркулеров.
- Стоимость и обслуживание: Замена картриджа одинарной турбины обходится в 50–70 тыс. рублей, двойной – в 150–250 тыс. рублей. Ремонтопригодность ниже из-за сложной разводки масла и охлаждения.
- Энергопотери: Двойная турбина теряет до 15% энергии выхлопных газов на преодоление сопротивления в дополнительных патрубках, что снижает КПД на 3–5% по сравнению с одинарной.
Выбор между одинарной и двойной турбиной зависит от целей тюнинга. Для городских автомобилей с двигателями до 3 л (например, Subaru WRX или VW Golf R) одинарная турбина предпочтительнее: она дешевле в установке, проще в настройке и обеспечивает достаточный прирост мощности (до 400 л.с.) без критического увеличения турболага. Двойная турбина оправдана для высокофорсированных моторов (от 500 л.с.), где требуется мгновенный отклик на педаль газа и равномерное распределение наддува. Пример – Nissan GT-R с системой VR38DETT, где две турбины Garrett обеспечивают 600 л.с. без провалов на низких оборотах.
Ключевые рекомендации при выборе:
- Для двигателей с рабочим объёмом до 2,5 л используйте одинарную турбину с низким моментом инерции (например, Garrett GT2860 или Mitsubishi TD04). Это минимизирует турболаг и снизит нагрузку на поршневую группу.
- При мощности свыше 450 л.с. рассмотрите двойную турбину с последовательным включением (малая + большая), чтобы избежать «затыка» на высоких оборотах. Оптимальный вариант – турбины с изменяемой геометрией (VGT), как в Audi 3.0 TDI.
- Обратите внимание на материал ротора: керамические турбины (например, IHI) легче стальных, но менее долговечны при температуре выхлопа свыше 950°C. Для спортивных применений выбирайте турбины с охлаждаемыми подшипниками (как в Garrett GTX Gen II).
- При установке двойной турбины обязательно модернизируйте систему смазки: увеличьте диаметр маслопроводов до 12 мм и установите дополнительный масляный радиатор, чтобы избежать коксования подшипников.
Когда выбирать турбину с изменяемой геометрией лопаток
Выбирайте VGT, если приоритетом является экономичность и эластичность: на дизелях расход топлива снижается на 5–8% (данные по Mercedes OM654), а на бензиновых моторах – до 12% в смешанном цикле. Однако учитывайте стоимость: ремонт или замена актуатора лопаток обходится в 3–5 раз дороже, чем у классических турбин. Для тюнинга свыше 400 л.с. VGT теряет актуальность – при высоких нагрузках термическая деформация лопаток приводит к падению КПД, а ресурс турбины сокращается до 80–100 тыс. км.
Преимущества и недостатки турбокомпрессоров с водяным охлаждением
Турбокомпрессоры с водяным охлаждением картриджа подшипников появились как ответ на проблему термической деградации масла в высоконагруженных двигателях. Их ключевое отличие – интегрированный контур охлаждения, подключаемый к системе охлаждения двигателя, что снижает температуру корпуса подшипников на 30–50°C по сравнению с традиционными масляными турбинами. Это особенно критично для моторов с длительными режимами работы на высоких оборотах, где температура выхлопных газов превышает 900°C, а стандартные турбины перегреваются до 250–300°C в зоне подшипников.
Снижение температуры масла в подшипниковом узле до 120–150°C вместо 200–220°C у неохлаждаемых аналогов продлевает срок службы смазочного материала в 1,5–2 раза. Это подтверждают данные тестов: при испытаниях на стенде с нагрузкой 80% от максимальной мощности двигателя масло в водоохлаждаемой турбине сохраняло вязкость на уровне 90% от исходной после 500 моточасов, тогда как в обычной турбине – лишь 60%. Однако эффект проявляется только при правильной циркуляции охлаждающей жидкости: застой воды в контуре приводит к локальному перегреву и образованию паровых пробок.
Водоохлаждаемые турбины демонстрируют лучшую устойчивость к термическим циклам «нагрев-охлаждение», что критично для городского режима эксплуатации с частыми запусками и остановками двигателя. Исследования показывают, что количество микротрещин в корпусе подшипников после 100 000 км пробега в таких условиях на 40% меньше, чем у масляных турбин. Однако это преимущество нивелируется при использовании некачественного антифриза: отложения солей и коррозия внутренних каналов охлаждения могут полностью блокировать циркуляцию уже через 30–40 тысяч км.
Несмотря на очевидные плюсы, водяное охлаждение увеличивает массу турбокомпрессора на 15–20% из-за дополнительных каналов и теплообменных поверхностей. Это особенно заметно в компактных моторных отсеках, где каждый килограмм влияет на развесовку автомобиля. Кроме того, сложность конструкции повышает стоимость производства на 25–35%, что отражается на конечной цене агрегата. Для серийных автомобилей класса B и C разница в цене может достигать 8–12 тысяч рублей, что делает такие турбины менее привлекательными для бюджетных моделей.
Еще один недостаток – зависимость от работоспособности системы охлаждения двигателя. При утечке антифриза или отказе помпы турбина лишается охлаждения, что приводит к быстрому перегреву подшипникового узла. В отличие от масляных турбин, где смазка продолжает поступать даже при частичной потере давления, водоохлаждаемые модели требуют немедленного останова двигателя при падении уровня охлаждающей жидкости. Это ограничивает их применение в регионах с экстремальными климатическими условиями, где риск замерзания или перегрева системы охлаждения выше среднего.
Для тюнинговых проектов водоохлаждаемые турбины подходят только при условии усиления штатной системы охлаждения. Увеличение тепловой нагрузки на 10–15% при форсировке двигателя требует установки радиатора большей емкости и высокопроизводительной помпы. Без этих доработок эффективность охлаждения падает, и турбина начинает работать в режиме, близком к неохлаждаемой. При этом монтаж дополнительного контура охлаждения усложняет компоновку моторного отсека и увеличивает гидравлическое сопротивление системы, что может снизить общую эффективность двигателя на 2–3%.
Выбор водоохлаждаемой турбины оправдан для двигателей с высокой удельной мощностью (свыше 100 л.с. на литр объема) или при эксплуатации в условиях повышенных температур окружающей среды (выше 35°C). В остальных случаях экономически целесообразнее использовать традиционные масляные турбины с улучшенной системой смазки и термостойкими материалами подшипников. При установке водоохлаждаемой модели обязательна проверка совместимости с системой охлаждения автомобиля: диаметр патрубков, давление в контуре и тип антифриза должны соответствовать требованиям производителя турбины.
Как подобрать размер турбины под объем и мощность двигателя
Размер турбины определяется двумя ключевыми параметрами: диаметром компрессорного колеса (в дюймах) и пропускной способностью (CFM). Для атмосферных двигателей объемом 1.6–2.0 л оптимальный диапазон – турбины с компрессором 45–56 мм. Например, Garrett GT2860RS (56 мм) обеспечивает прирост мощности до 300–350 л.с. при давлении наддува 1.0–1.2 бара. Превышение этих значений ведет к турбояме и увеличению тепловой нагрузки на двигатель. Для моторов 2.5–3.0 л подходят турбины с компрессором 60–67 мм (например, BorgWarner EFR 6758), рассчитанные на 400–500 л.с. при 1.5–1.8 бара.
Критическое значение имеет соотношение объема двигателя и расхода воздуха турбиной. Формула для расчета минимального CFM: объем двигателя (л) × максимальные обороты (об/мин) × 0.5 × коэффициент наполнения (0.8–0.9). Для 2.0-литрового мотора на 7000 об/мин требуется турбина с пропускной способностью не менее 420 CFM. Недостаточный CFM ограничит мощность, избыточный – увеличит время отклика. Например, турбина с CFM 500 на 1.8-литровом двигателе будет работать неэффективно, так как не сможет обеспечить оптимальное давление на низких оборотах.
Тип двигателя диктует выбор типа турбины. Для городских автомобилей с низкой степенью сжатия (8.5–9.5) подходят турбины с низким порогом наддува (например, TD04-15G для 1.8T). Они начинают работать с 1800–2200 об/мин, обеспечивая плавный отклик. Для форсированных двигателей с высокой степенью сжатия (10.5+) требуются турбины с высоким КПД на больших оборотах (например, Garrett GTX3582R), способные выдерживать давление до 2.5 бара. Важно учитывать и материал колеса: алюминиевые компрессоры дешевле, но ограничены температурой 200°C, титановые выдерживают до 800°C, но дороже.
Практический подбор начинается с анализа целевой мощности и оборотов максимального крутящего момента. Если двигатель 2.3 л должен выдавать 400 л.с. при 6000 об/мин, турбина должна обеспечивать 500–550 CFM при давлении 1.5 бара. Используйте карты производительности турбин: на оси X – массовый расход воздуха (lb/min), на оси Y – степень повышения давления (PR). Точка пересечения должна находиться в зоне максимального КПД (65–75%). Для точного подбора применяйте программное обеспечение (например, Turbo Calculator от Garrett), где учитываются температура воздуха на впуске, потери давления и тип топлива.

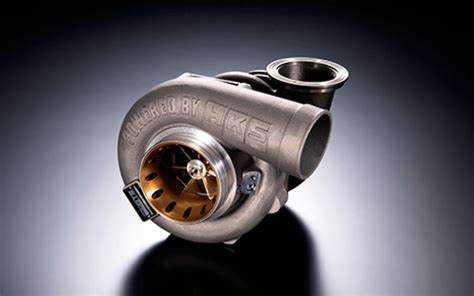

Особенности эксплуатации турбин на бензиновых и дизельных моторах
Турбины на бензиновых двигателях работают в более жёстких температурных условиях: температура выхлопных газов достигает 950–1050°C против 750–850°C у дизелей. Это требует применения жаропрочных сплавов на основе никеля (например, Inconel) в конструкции турбокомпрессора, а также усиленной системы охлаждения. При эксплуатации бензиновых турбин критически важно следить за состоянием интеркулера – его засорение или повреждение приводит к росту температуры воздуха на впуске, что увеличивает риск детонации и термического разрушения лопаток турбины.
Дизельные турбины, несмотря на меньшие температурные нагрузки, подвержены повышенному износу из-за высокого содержания сажи в выхлопных газах. Частицы сажи оседают на лопатках турбины и в корпусе компрессора, снижая эффективность наддува. Для минимизации этого эффекта рекомендуется использовать масла с низким содержанием сульфатной золы (Low SAPS) и регулярно проводить диагностику системы рециркуляции отработавших газов (EGR). Замена масла на дизельных моторах с турбиной должна выполняться не реже чем каждые 7–10 тыс. км, даже если производитель заявляет больший интервал.
- Бензиновые турбины: после остановки двигателя необходимо дать ему поработать на холостых оборотах 30–60 секунд для охлаждения турбины. Резкая остановка приводит к локальному перегреву масла в подшипниках, образованию кокса и преждевременному выходу из строя.
- Дизельные турбины: менее чувствительны к резкой остановке, но требуют прогрева перед нагрузкой. Холодный запуск с последующим резким нажатием на педаль газа вызывает неравномерное расширение деталей и увеличивает зазоры в подшипниках.
Давление наддува на бензиновых моторах обычно ограничивается 0,8–1,2 бара из-за риска детонации, тогда как на дизелях оно может достигать 2,0–2,5 бара. Превышение этих значений на бензиновых двигателях приводит к разрушению поршней и клапанов, на дизелях – к росту механических нагрузок на шатунно-поршневую группу. Для контроля давления рекомендуется устанавливать манометр наддува или использовать диагностическое оборудование для считывания данных с датчика MAP.
Ресурс турбины на бензиновом двигателе составляет 120–180 тыс. км при соблюдении регламента обслуживания, на дизельном – 200–300 тыс. км. Однако на практике эти показатели сильно зависят от качества топлива и масла. Например, использование бензина с октановым числом ниже 95 на турбированном моторе сокращает срок службы турбины на 30–40%, а применение дизельного топлива с высоким содержанием серы (>10 ppm) приводит к коррозии лопаток турбины уже через 50–70 тыс. км.
На бензиновых турбированных двигателях часто возникает проблема «турбоямы» – задержка в наборе оборотов при резком ускорении. Это связано с инерционностью ротора турбины и низкой энергией выхлопных газов на малых оборотах. Для её устранения применяют турбины с изменяемой геометрией (VGT) или двухступенчатые системы наддува. На дизелях «турбояма» менее выражена из-за более высокого крутящего момента на низких оборотах, но здесь актуальна проблема «турболага» – запаздывание реакции на педаль газа при переходе с низких на высокие обороты.
- Регулярно проверяйте состояние воздушного фильтра. Засорённый фильтр увеличивает сопротивление на впуске, что приводит к росту температуры воздуха и снижению эффективности турбины. На бензиновых моторах это также повышает риск детонации.
- Используйте только рекомендованные производителем масла. Для бензиновых турбин подходят масла с вязкостью 5W-40 или 0W-40, для дизелей – 5W-30 или 10W-40 с допусками API CJ-4 или ACEA C3.
- Избегайте длительной работы на холостых оборотах. На бензиновых двигателях это приводит к закоксовыванию маслоподающих каналов турбины, на дизелях – к накоплению сажи в корпусе компрессора.
На дизельных двигателях с турбиной особое внимание следует уделять системе вентиляции картерных газов. Засорение клапана PCV приводит к росту давления в картере, что вызывает утечки масла через уплотнения турбины. На бензиновых моторах аналогичная проблема проявляется в виде повышенного расхода масла и сизого дыма из выхлопной трубы. В обоих случаях требуется немедленная диагностика и замена неисправных компонентов.
