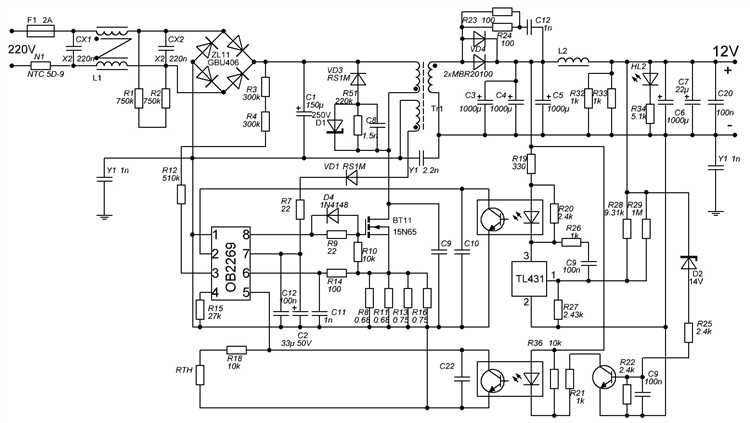

Низкое напряжение на выходе блока питания – распространённая проблема, способная вывести из строя подключённое оборудование или снизить его производительность. Допустимое отклонение от номинального значения обычно не превышает ±5%, но даже незначительное падение ниже этого порога требует немедленной диагностики. Основные причины делятся на три категории: внешние факторы, деградация компонентов и конструктивные недостатки. Каждая из них требует специфического подхода к выявлению и устранению.
Первичная проверка начинается с измерения напряжения под нагрузкой и без неё. Если разница превышает 0,3–0,5 В, проблема, скорее всего, кроется в неисправности фильтрующих конденсаторов или выпрямительных диодов. Ёмкость электролитических конденсаторов со временем снижается на 10–30% за 5 лет эксплуатации, что приводит к пульсациям и падению среднего напряжения. Для проверки используйте ESR-метр или замените конденсаторы на заведомо исправные с номиналом не ниже 1000 мкФ/16 В для блоков питания мощностью до 100 Вт.
Перегрузка блока питания – ещё одна частая причина. Даже если номинальная мощность не превышена, кратковременные пиковые нагрузки могут вызывать просадку напряжения. Например, при запуске двигателя или включении импульсных устройств потребляемый ток может возрастать в 3–5 раз. Проверьте фактическую нагрузку с помощью токовых клещей или мультиметра в режиме измерения тока. Если потребление близко к пределу, замените блок питания на модель с запасом мощности 20–30%.
Неисправность стабилизатора напряжения или ШИМ-контроллера проявляется в виде нестабильного выходного сигнала. В импульсных блоках питания часто выходят из строя полевые транзисторы (например, IRFZ44N) или диоды Шоттки (SB560). Проверьте их сопротивление в прямом и обратном направлениях – отклонение более 10% от паспортных значений указывает на дефект. Также обратите внимание на термопасту под радиаторами: её высыхание приводит к перегреву и снижению эффективности работы ключевых элементов.
Проблемы с первичной цепью, такие как неисправный варистор или предохранитель, могут вызывать падение напряжения на входе блока питания. Измерьте напряжение на входе диодного моста – если оно ниже 200 В при сетевом напряжении 220 В, проверьте кабель питания, розетку и сетевой фильтр. В блоках питания с активной коррекцией коэффициента мощности (PFC) неисправность дросселя или конденсатора PFC приводит к снижению напряжения на шине постоянного тока до 250–280 В вместо номинальных 380–400 В.
Для диагностики используйте осциллограф: пульсации напряжения на выходе не должны превышать 50 мВ для аналоговых схем и 100 мВ для цифровых. Если пульсации выше, замените выходные конденсаторы и проверьте целостность обмоток трансформатора. В линейных блоках питания падение напряжения часто связано с деградацией стабилитрона или транзистора в цепи обратной связи. Проверьте их работоспособность под нагрузкой, сравнив напряжение на базе и эмиттере – разница должна составлять 0,6–0,7 В для кремниевых транзисторов.

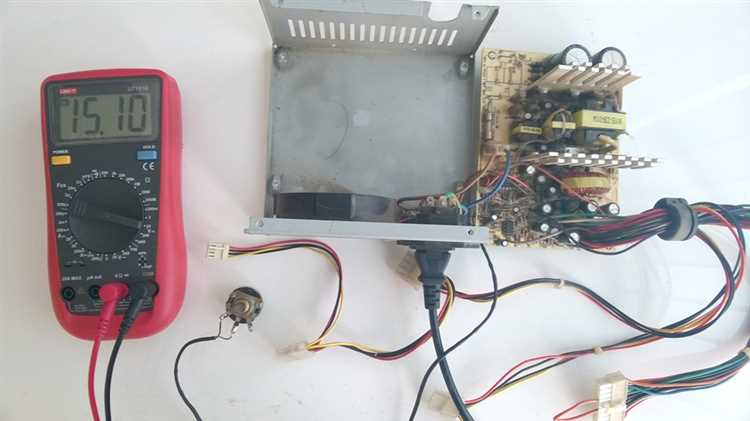

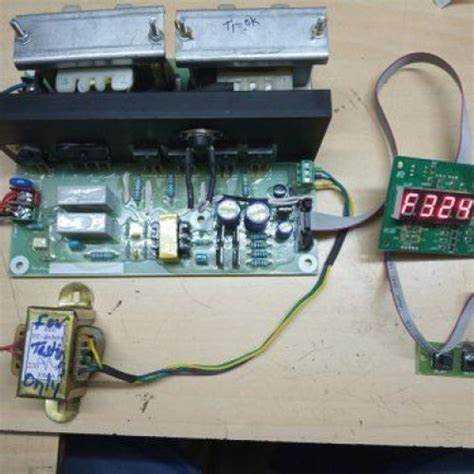

Как проверить номинальное и фактическое напряжение блока питания мультиметром
Перед началом измерений убедитесь, что мультиметр настроен на режим постоянного напряжения (DCV) с диапазоном, превышающим номинальное напряжение блока питания. Например, для проверки 12-вольтового БП выберите диапазон 20 В. Подключите черный щуп к общему проводу (COM), а красный – к гнезду VΩmA. Номинальное напряжение указано на корпусе блока питания или в технической документации, например: 5 В, 12 В, 19 В.
Для корректного измерения фактического напряжения подключите блок питания к нагрузке, близкой к рабочей. Без нагрузки показания могут быть завышены на 5–15% из-за отсутствия падения напряжения на внутренних цепях. В качестве нагрузки используйте резистор соответствующей мощности или работающее устройство, например, жесткий диск или светодиодную ленту. Избегайте короткого замыкания – это выведет БП из строя.
- Отключите блок питания от сети перед подключением щупов.
- Присоедините черный щуп к отрицательному контакту разъема (обычно черный провод).
- Красный щуп подключите к положительному контакту (красный, желтый или другой цвет в зависимости от стандарта).
- Включите блок питания и зафиксируйте показания мультиметра.
Допустимое отклонение фактического напряжения от номинального зависит от класса точности блока питания. Для стандартных БП допуск составляет ±5%, для прецизионных – ±1–2%. Например, для 12-вольтового блока питания нормальным считается диапазон 11,4–12,6 В. Если показания выходят за эти пределы, проверьте кабели на обрыв, контакты на окисление и фильтрующие конденсаторы на вздутие.
При измерении напряжения на разъемах с несколькими линиями (например, ATX 24-pin) используйте распиновку для идентификации нужных контактов. Например, в 24-контактном разъеме линия +12 В обычно находится на контактах 10 и 11 (желтый провод), а +5 В – на 4, 6, 21, 22, 23 (красный провод). Проверяйте каждую линию отдельно, так как неисправность может затрагивать только одну из них.
Если мультиметр показывает нулевое или сильно заниженное напряжение, отключите блок питания и прозвоните цепь на обрыв. Проверьте предохранитель, диодный мост и ключевые транзисторы. При стабильных, но заниженных показаниях (например, 10 В вместо 12 В) вероятны проблемы с ШИМ-контроллером или неисправность стабилизатора. В таких случаях требуется замена компонентов или блока питания целиком.
Влияние перегрузки по току на снижение выходного напряжения
Перегрузка по току – одна из ключевых причин падения напряжения на выходе блока питания (БП). Когда потребляемый ток превышает номинальное значение, внутреннее сопротивление компонентов БП (трансформаторы, дроссели, ключевые элементы) вызывает дополнительные потери. Например, в импульсных БП с номиналом 12 В и током 5 А при нагрузке 7 А напряжение может проседать до 10,5–11 В из-за насыщения магнитопровода трансформатора и роста падения напряжения на MOSFET-транзисторах.
Основные последствия перегрузки:
- Увеличение тепловыделения: при токе на 20–30% выше номинала потери мощности в полупроводниках растут квадратично (P = I²R), что приводит к перегреву и активации защиты.
- Срабатывание схем ограничения тока: многие БП оснащены foldback-ограничением, снижающим напряжение до 30–50% от номинала при превышении тока на 10–15%.
- Деградация компонентов: длительная работа в режиме перегрузки сокращает срок службы электролитических конденсаторов (ESR растет на 5–10% за каждые 1000 часов при токе +30% от номинала).
Для диагностики перегрузки используйте мультиметр в режиме измерения тока и осциллограф для анализа формы сигнала. Если при подключении нагрузки напряжение падает пропорционально току, а форма выходного сигнала искажается (появляются провалы или пульсации свыше 100 мВ), это указывает на превышение допустимого тока. В лабораторных условиях проверку проводят с помощью электронной нагрузки, постепенно увеличивая ток до срабатывания защиты.
Методы устранения проблемы зависят от типа БП. Для линейных источников:
- Замените трансформатор на модель с большим сечением обмоток (например, вместо 1 мм² используйте 1,5 мм²).
- Установите более мощные стабилизаторы напряжения (LM317 → LM338) или параллельно подключите дополнительные микросхемы с выравнивающими резисторами.
Для импульсных БП:
- Увеличьте емкость выходных конденсаторов на 30–50% (например, с 1000 мкФ до 1500 мкФ) для снижения пульсаций при пиковых токах.
- Замените ключевые транзисторы на модели с меньшим сопротивлением в открытом состоянии (RDS(on) < 0,05 Ом).
- Перепроектируйте обратную связь, увеличив коэффициент усиления усилителя ошибки на 10–15% для компенсации просадок.
Профилактика перегрузок включает расчет запаса мощности: для стабильной работы БП выбирайте модель с номинальной мощностью на 20–30% выше максимального потребления нагрузки. Например, при пиковой нагрузке 60 Вт используйте БП на 75–80 Вт. Для критичных приложений (медицинское оборудование, серверы) запас должен составлять 50%. Дополнительно контролируйте температуру ключевых компонентов: при превышении 80°C на радиаторах снижайте ток нагрузки или улучшайте охлаждение.

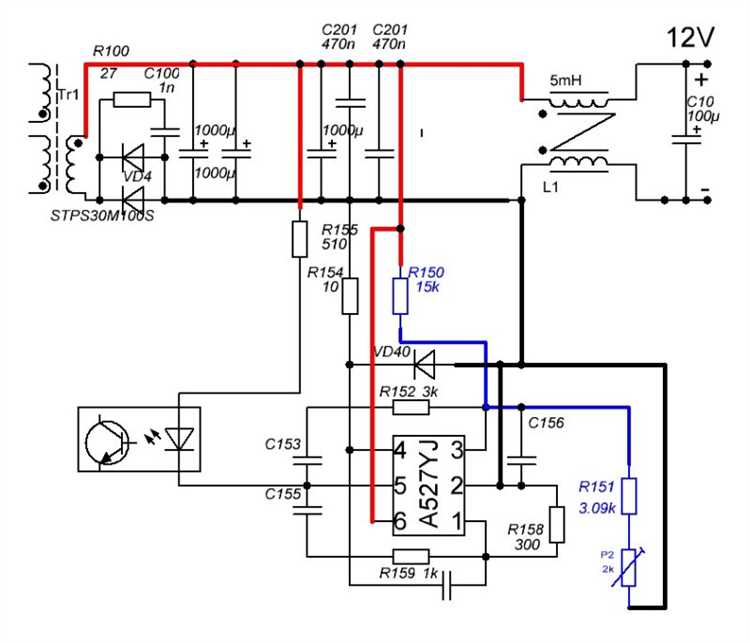

Роль неисправных конденсаторов в падении напряжения на выходе
Электролитические конденсаторы в импульсных блоках питания выполняют функцию сглаживания пульсаций и накопления энергии. При потере емкости на 20–30% от номинала (например, с 1000 мкФ до 700 мкФ) выходное напряжение снижается на 5–15% из-за увеличения внутреннего сопротивления. Особенно критично это для низковольтных цепей (5 В, 12 В), где даже незначительное падение приводит к нестабильной работе устройств. Визуальные признаки деградации – вздутие корпуса, подтекание электролита или изменение цвета маркировки.
Танталовые конденсаторы, несмотря на высокую стабильность, при пробое ведут себя как резисторы с сопротивлением 0,1–1 Ом. Это вызывает локальный нагрев и падение напряжения на 0,3–0,8 В в цепях с током нагрузки 1–3 А. В отличие от электролитов, они редко вздуваются, но их отказ часто сопровождается характерным запахом горелой пластмассы. Для диагностики используют ESR-метр: значения выше 0,5 Ом для конденсаторов до 100 мкФ указывают на неисправность.

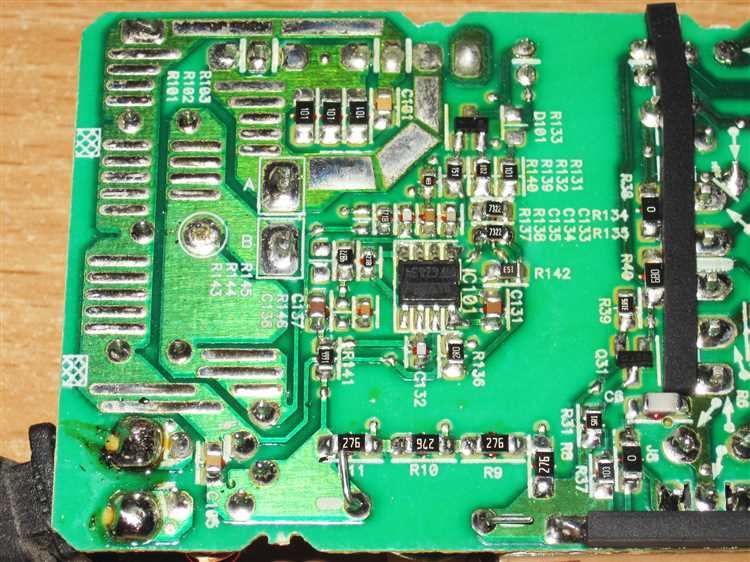

Керамические конденсаторы в высокочастотных цепях (например, на выходе синхронных выпрямителей) при растрескивании или отслоении электродов увеличивают эквивалентное последовательное сопротивление (ESR) до 2–5 Ом. Это вызывает падение напряжения на 0,1–0,5 В при токах 5–10 А, особенно заметное под нагрузкой. Для проверки применяют тестер с функцией измерения емкости: отклонение более 10% от номинала (например, 10 мкФ вместо 22 мкФ) требует замены.
Замена конденсаторов должна выполняться с учетом рабочего напряжения и температурного режима. Для цепей 12 В выбирают элементы с запасом по напряжению 25–50% (например, 25 В вместо 16 В), а для высокотемпературных зон – конденсаторы с маркировкой «105°C». При пайке избегают перегрева: превышение 260°C более 10 секунд разрушает внутреннюю структуру, снижая срок службы на 30–40%. После замены обязательна проверка выходного напряжения под нагрузкой, близкой к номинальной.
Почему некачественные или окисленные контакты снижают напряжение
Окисление контактов возникает из-за химической реакции металла с кислородом или влагой, образуя диэлектрический слой оксидов. Например, на медных контактах при влажности выше 60% за 3–6 месяцев формируется пленка толщиной до 0,1 мкм, увеличивающая сопротивление в 5–50 раз. Для алюминиевых соединений процесс протекает быстрее: при температуре 40°C и относительной влажности 80% сопротивление возрастает на 200–300% уже через 2 недели. Этот слой действует как барьер, снижая эффективную площадь контакта и повышая переходное сопротивление.
Некачественные контакты – результат нарушения технологии сборки: недостаточного усилия затяжки, использования несоответствующих материалов или отсутствия покрытия. Стандарт IEC 60947-1 регламентирует минимальное контактное нажатие для медных клемм: 0,5 Н/мм² для токов до 10 А и 1,2 Н/мм² для 50 А. При снижении усилия на 30% сопротивление контакта увеличивается в 2–4 раза, что при токе 5 А вызывает падение напряжения на 0,3–0,6 В. Для разъемов типа Molex или ATX падение может достигать 0,8 В при номинальном токе 12 А из-за окисления или деформации лепестков.
Падение напряжения на контактах подчиняется закону Ома: ΔU = I × R, где R – переходное сопротивление. При токе 3 А и сопротивлении окисленного контакта 0,2 Ом (вместо 0,01 Ом у чистого) потери составят 0,6 В. В импульсных блоках питания с КПД 85% это снижает выходное напряжение на 5–7% при нагрузке 200 Вт. Для серверных БП с током 50 А даже 0,05 Ом на разъеме PCIe приводит к потерям 2,5 В, что выходит за пределы допуска ±5% по стандарту ATX12V.
Диагностика включает измерение сопротивления контактов мультиметром в режиме низкоомного теста (диапазон 200 Ом). Чистые медные контакты должны показывать 0,001–0,01 Ом, окисленные – 0,1–1 Ом. Для восстановления используют механическую зачистку (наждачная бумага P1000 для меди, P2000 для золоченых контактов) или химические средства: изопропиловый спирт (99%) для удаления оксидов, контактная смазка на основе силикона или тефлона для защиты. Запрещается применять абразивы на разъемах с покрытием из серебра или золота – это разрушает защитный слой толщиной 0,5–3 мкм.
Профилактика включает регулярную проверку контактов каждые 6 месяцев в условиях повышенной влажности или запыленности. Для критичных соединений (например, в медицинском оборудовании) используют разъемы с позолоченными контактами (толщина слоя 1–3 мкм) или герметичные соединители IP67. В промышленных БП применяют клеммы с пружинным контактом (типа WAGO 221), обеспечивающие постоянное нажатие 1,5 Н/мм² и компенсирующие термическое расширение металла.
Как деградация компонентов блока питания влияет на выходные параметры
Электролитические конденсаторы – один из первых компонентов, теряющих работоспособность при длительной эксплуатации. Их эквивалентное последовательное сопротивление (ESR) растёт на 10–30% за 5 лет даже при номинальных условиях, а при перегреве или перенапряжении – до 200%. Увеличение ESR снижает способность сглаживать пульсации, что приводит к падению среднего выходного напряжения на 0,5–2 В из-за неэффективной фильтрации. В импульсных блоках питания это также провоцирует рост высокочастотных помех, ухудшая стабильность нагрузки.
Транзисторы MOSFET и диоды Шоттки деградируют из-за термических циклов и электромиграции. В ключевых каскадах снижение крутизны характеристики MOSFET на 15–25% увеличивает падение напряжения в открытом состоянии (VDS(on)) с 0,1 В до 0,3–0,5 В, что эквивалентно потерям мощности до 5–8% на высоких токах. Для диодов Шоттки рост обратного тока утечки с 1 мкА до 10–50 мкА при 100°C снижает КПД выпрямителя на 2–4%, особенно в низковольтных цепях (5 В и ниже).
Резисторы обратной связи в цепях стабилизации меняют номинал из-за окисления контактов или диффузии материала. Дрейф сопротивления на 1–3% за 10 лет смещает точку регулирования напряжения на 0,1–0,3 В, что критично для прецизионных источников. В импульсных преобразователях это вызывает нестабильность петли обратной связи, приводя к колебаниям выходного напряжения ±0,5 В при динамической нагрузке. Для минимизации эффекта рекомендуется использовать резисторы с допуском 0,1% и температурным коэффициентом не хуже 25 ppm/°C.
Трансформаторы и дроссели теряют индуктивность из-за размагничивания сердечника или межвитковых замыканий. В импульсных блоках питания снижение индуктивности первичной обмотки на 5–10% увеличивает ток намагничивания, что ведёт к росту потерь на переключение и падению выходного напряжения на 0,3–1 В при полной нагрузке. Для ферритовых сердечников деградация проявляется после 50 000–100 000 циклов перемагничивания, особенно при работе на частотах выше 100 кГц. Диагностировать проблему можно по увеличению тока холостого хода на 20–40%.
Оптопары в гальванически развязанных цепях обратной связи теряют коэффициент передачи тока (CTR) из-за деградации светодиода или фотоприёмника. Снижение CTR с 100% до 30–50% за 5–7 лет эксплуатации приводит к запаздыванию сигнала обратной связи, вызывая выбросы напряжения до +1,5 В при резком изменении нагрузки. В блоках питания с обратной связью по току это провоцирует нестабильность работы ШИМ-контроллера, проявляющуюся в виде низкочастотных пульсаций на выходе. Замена оптопар на модели с CTR ≥ 150% и сроком службы ≥ 10 лет (например, PC817C) продлевает стабильность работы.
Печатные проводники и паяные соединения окисляются, увеличивая переходное сопротивление. В цепях с током 5 А и выше рост сопротивления на 0,01 Ом приводит к падению напряжения на 50 мВ, что критично для низковольтных линий (1,8–3,3 В). В высокочастотных блоках питания окисление контактов разъёмов усиливает скин-эффект, увеличивая потери на 10–15% при частотах выше 500 кГц. Для предотвращения деградации рекомендуется использовать позолоченные контакты и бессвинцовые припои с добавками серебра (например, SAC305), устойчивые к термоциклированию.
