Usb serial converter что это

USB Serial конвертер – это устройство, преобразующее сигналы между интерфейсами USB и последовательными портами (UART, RS-232, RS-485, I²C). Его основная задача – обеспечить взаимодействие современных компьютеров, не имеющих аппаратных COM-портов, с оборудованием, использующим последовательную передачу данных. Чаще всего применяется для настройки микроконтроллеров, отладки встраиваемых систем, работы с промышленными контроллерами и диагностики сетевого оборудования.

В основе работы конвертера лежит микросхема моста USB-UART, например, FTDI FT232R, Silicon Labs CP2102 или CH340G. Эти чипы реализуют протокол USB CDC (Communication Device Class), эмулируя виртуальный COM-порт в операционной системе. При подключении к ПК драйвер создает виртуальный последовательный порт (например, COM3 в Windows или /dev/ttyUSB0 в Linux), через который можно обмениваться данными с подключенным устройством.

Скорость передачи данных зависит от возможностей чипа и настроек порта. Стандартные значения – 9600, 19200, 38400, 57600, 115200 бод. Для корректной работы важно согласовать параметры: битрейт, количество бит данных (обычно 8), контроль четности (none, even, odd) и стоп-биты (1 или 2). Несоответствие этих настроек приводит к искажению данных или полному отсутствию связи.

При выборе конвертера учитывайте поддерживаемые уровни сигналов. UART работает с логическими уровнями 3.3V или 5V, RS-232 – с напряжениями ±12V, а RS-485 – с дифференциальными сигналами. Неправильный выбор может повредить оборудование. Для надежной работы с промышленными устройствами рекомендуются конвертеры с гальванической развязкой, например, на базе ADuM1201 или ISO3082.

Для диагностики проблем используйте терминальные программы: PuTTY, Tera Term, screen (Linux) или minicom. Проверяйте наличие драйверов – некоторые дешевые конвертеры на базе CH340 требуют ручной установки. Если устройство не определяется, убедитесь в целостности кабеля и попробуйте другой USB-порт. При работе с микроконтроллерами отключайте конвертер перед прошивкой, чтобы избежать конфликтов.

USB Serial конвертер: назначение и принцип работы

USB Serial конвертер – устройство, преобразующее сигналы между интерфейсами USB и последовательными портами (UART, RS-232, RS-485, I2C). Основное применение – подключение микроконтроллеров, промышленных контроллеров, модемов и другого оборудования с последовательным интерфейсом к компьютерам, где USB стал стандартом. Без конвертера современные ПК и ноутбуки не могут напрямую взаимодействовать с устройствами, использующими COM-порты, так как последние физически отсутствуют.

В основе работы лежит микросхема-мост, например, FTDI FT232R, CH340G или CP2102. Эти чипы реализуют протокол USB CDC (Communication Device Class) или виртуальный COM-порт, эмулируя последовательное соединение на уровне драйверов. При подключении к USB конвертер определяется системой как виртуальный COM-порт с фиксированным номером (например, COM3), что позволяет использовать стандартные терминальные программы (PuTTY, Tera Term) или API для обмена данными.

Скорость передачи данных зависит от возможностей микросхемы и поддерживаемых протоколов. Стандартные значения – 9600, 19200, 38400, 57600, 115200 бод, но некоторые конвертеры (например, на базе FT232H) поддерживают до 12 Мбит/с. Важно учитывать, что реальная скорость ограничена не только конвертером, но и стабильностью тактового генератора на стороне устройства, длиной кабеля и помехами. Для RS-485 рекомендуется использовать конвертеры с гальванической развязкой (например, ADM2587E), чтобы избежать повреждения оборудования при разнице потенциалов.

Питание конвертера обычно осуществляется от шины USB (5 В), но некоторые модели поддерживают внешнее питание для устройств с высоким потреблением. Например, конвертеры на базе PL2303HX могут выдавать до 500 мА, чего достаточно для большинства микроконтроллеров. Однако при работе с чувствительными схемами (например, STM32 с питанием 3.3 В) необходимо выбирать модели с регулятором напряжения или использовать внешний стабилизатор, чтобы избежать повреждения логических уровней.

Для корректной работы требуется установка драйверов, специфичных для микросхемы конвертера. Драйверы FTDI считаются наиболее стабильными и поддерживаются большинством ОС, включая Linux (ядро ≥ 2.6.31). В Windows 10/11 драйверы для CH340G и CP2102 устанавливаются автоматически через Windows Update, но для промышленных применений рекомендуется использовать официальные версии с сайта производителя, чтобы избежать конфликтов с другими устройствами.

При выборе конвертера критически важно учитывать тип последовательного интерфейса. RS-232 использует уровни напряжения ±12 В, что требует наличия преобразователя уровней (например, MAX232), в то время как UART работает с TTL-уровнями (0–5 В или 0–3.3 В). Конвертеры для RS-485 должны поддерживать полудуплексный режим и иметь встроенные резисторы терминации (120 Ом). Для I2C и SPI необходимы специализированные модели с дополнительными линиями тактирования (SCL, SCLK) и выбора ведомого (SDA, MOSI/MISO).

Типичные проблемы при эксплуатации включают нестабильное соединение из-за некачественных кабелей, конфликты драйверов и несовпадение логических уровней. Для диагностики рекомендуется использовать осциллограф или логический анализатор (например, Saleae) для проверки сигналов на линиях TX/RX. В случае сбоев в Windows можно сбросить настройки COM-порта через «Диспетчер устройств» или удалить драйвер с последующей переустановкой. Для Linux полезна команда dmesg | grep tty, чтобы проверить обнаружение устройства и назначенный порт.

Что такое USB Serial конвертер и где он применяется

Основные области применения:

Для выбора конвертера учитывайте: совместимость с протоколом (RS-485 требует гальванической развязки), диапазон напряжений (3.3V для современных МК), наличие драйверов под целевую ОС и защиту от перегрузок (например, TVS-диоды для RS-232).

В быту конвертеры используют для восстановления доступа к роутерам после сбоя прошивки (через UART), подключения GPS-модулей (NMEA-0183), управления светодиодными лентами (DMX512) или интеграции самодельных устройств с ПК. При работе с высокоскоростными данными (например, логгирование с датчиков IoT) выбирайте модели с буфером FIFO (FT232H) и поддержкой DMA, чтобы избежать потерь пакетов. Для критичных приложений предпочтительны конвертеры с гальванической развязкой (ADuM1201) и сертификацией CE/FCC.

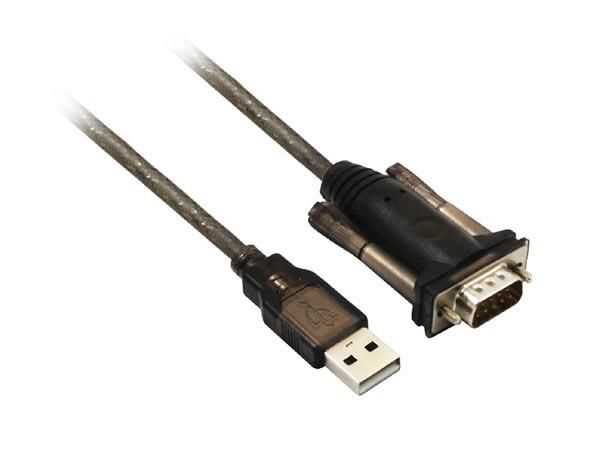

Основные компоненты USB Serial конвертера и их функции

USB Serial конвертер состоит из микросхемы моста, преобразующей USB-сигналы в последовательные (UART, RS-232, RS-485 и др.). Наиболее распространённые чипы: FTDI FT232R, Silicon Labs CP2102, CH340G и Prolific PL2303. Каждый из них поддерживает разные скорости передачи (до 12 Мбит/с у FT232R) и имеет уникальные драйверы, что влияет на совместимость с операционными системами. Например, CP2102 стабильно работает с Linux без дополнительных настроек, а PL2303 часто требует ручной установки драйверов на Windows 10/11.

Кварцевый резонатор задаёт тактовую частоту для микросхемы моста, обеспечивая синхронизацию данных. Стандартные значения – 12 МГц для FT232R и 24 МГц для CP2102. Отклонение частоты даже на 0,1% может вызвать ошибки передачи, особенно на высоких скоростях (115200 бод и выше). Для точной работы рекомендуется использовать резонаторы с допуском ±20 ppm или термокомпенсированные генераторы в промышленных конвертерах.

Преобразователь уровней (например, MAX232 для RS-232 или MAX485 для RS-485) адаптирует логические уровни UART (3,3 В или 5 В) к стандартам последовательных интерфейсов. MAX232 инвертирует сигналы и повышает напряжение до ±12 В, что критично для работы с устаревшим оборудованием. При подключении к устройствам с TTL-уровнями (микроконтроллеры) этот компонент может отсутствовать, но тогда конвертер теряет совместимость с RS-232.

Стабилизатор напряжения (LDO) обеспечивает питание микросхемы моста и периферии. Типовые решения – AMS1117 (5 В → 3,3 В) или MIC5205 (для низкого падения напряжения). Недостаточная фильтрация питания приводит к сбоям при передаче данных, особенно при подключении к USB-портам с высоким уровнем шума. Рекомендуется использовать керамические конденсаторы 10 мкФ на входе и 1 мкФ на выходе стабилизатора.

Защитные элементы (TVS-диоды, резисторы ограничения тока) предотвращают повреждение конвертера при скачках напряжения или коротких замыканиях. Например, TVS-диод SMAJ5.0A защищает линии RX/TX от статического электричества до 15 кВ. Без защиты конвертер может выйти из строя при подключении к промышленному оборудованию с нестабильным питанием. Для RS-485 обязательны резисторы согласования (120 Ом) на концах линии.

Разъёмы USB и последовательного интерфейса определяют механическую совместимость. USB Type-A или Type-C используются для подключения к хосту, а для UART – клеммные колодки, разъёмы DB9 (RS-232) или клеммы с винтовыми зажимами (RS-485). При выборе конвертера важно учитывать тип разъёма на целевом устройстве: например, DB9-коннекторы часто требуют инвертирования сигналов (DTR/DSR, RTS/CTS).

Светодиодные индикаторы (TXD, RXD, PWR) визуализируют состояние конвертера. TXD мигает при передаче данных, RXD – при приёме. Отсутствие активности на RXD при подключённом устройстве может указывать на неверную скорость порта или повреждение линии. В промышленных моделях добавляют индикаторы ошибок (например, переполнение буфера), что упрощает диагностику.

Прошивка микросхемы моста отвечает за конфигурацию параметров порта: скорость, биты данных, стоп-биты, контроль чётности. Некоторые чипы (FT232R) позволяют изменять PID/VID через EEPROM, что полезно для кастомизации под конкретные задачи. При обновлении прошивки возможны конфликты с драйверами – рекомендуется использовать официальные утилиты производителя (FT_Prog для FTDI, Xpress Configurator для CP210x).

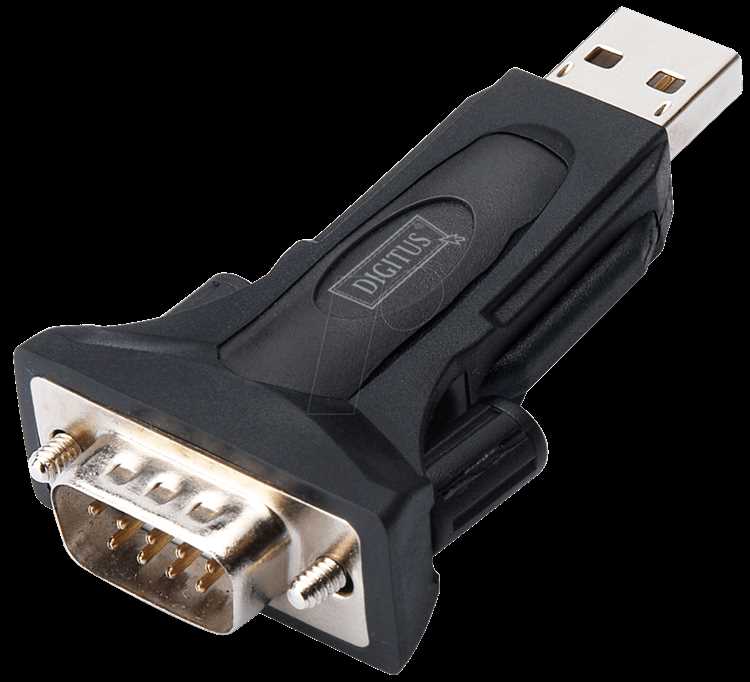

Как выбрать подходящий USB Serial конвертер для конкретной задачи

Первым критерием выбора становится поддерживаемый протокол. Для работы с промышленным оборудованием (PLC, ЧПУ) чаще всего требуется RS-485 или RS-422 – эти интерфейсы обеспечивают передачу данных на расстояния до 1200 м и устойчивы к помехам. Для подключения микроконтроллеров (Arduino, STM32) или отладки устройств хватит UART (TTL) с уровнями сигнала 3,3 В или 5 В. Если задача связана с диагностикой автомобильной электроники, ищите конвертеры с поддержкой CAN или LIN. Проверяйте совместимость чипа: FTDI FT232R и CP2102 универсальны, но для специфичных протоколов (например, Modbus RTU) лучше брать модели с аппаратной поддержкой, как CH340G с режимом полудуплекса.

Скорость передачи и стабильность критичны для задач с потоковой передачей данных. Стандартные конвертеры поддерживают скорости до 115200 бод, но для высокоскоростных приложений (например, логгирование данных с датчиков в реальном времени) выбирайте модели с чипами FTDI FT232H или CP2104, способные работать на 3 Мбод. Обращайте внимание на наличие буфера FIFO (минимум 256 байт) и драйверы с низкой задержкой – это снижает риск потери пакетов при интенсивном обмене. Для работы в условиях электромагнитных помех (цеха, лаборатории) ищите конвертеры с оптической изоляцией (например, ADuM1201) и металлическим корпусом для экранирования.

Практические нюансы: питание и разъемы. Если устройство питается от USB, убедитесь, что конвертер обеспечивает достаточный ток для периферии – 500 мА хватит для большинства задач, но для мощных устройств (например, GSM-модулей) берите модели с внешним питанием. Для компактных решений подойдут конвертеры с micro-USB или USB-C, но в промышленных условиях надежнее клеммные колодки или DB9. Проверяйте совместимость с ОС: Linux и macOS часто требуют проприетарных драйверов для чипов Prolific PL2303, тогда как FTDI поддерживается «из коробки». Для встраиваемых систем выбирайте конвертеры с открытым исходным кодом драйверов (например, CH340) или аппаратной реализацией стека USB.

Сравнение популярных микросхем для USB Serial преобразования

Выбор микросхемы для USB-UART преобразования зависит от требований к скорости, совместимости, энергопотреблению и стоимости. Наиболее востребованные решения – FTDI FT232R, Silicon Labs CP2102/CP2104, CH340G и Microchip MCP2221. Каждая из них имеет уникальные особенности, влияющие на применение в конкретных задачах.

FTDI FT232R – эталон стабильности с поддержкой скоростей до 3 Мбит/с и встроенным EEPROM для хранения настроек. Работает под Windows, Linux и macOS без дополнительных драйверов (в большинстве дистрибутивов). Однако высокая цена (~$4–6 за чип) и склонность к подделкам ограничивают массовое использование. Рекомендуется для промышленных устройств, где критична надежность и совместимость.

Silicon Labs CP2102/CP2104 выделяются низким энергопотреблением (до 10 мА в активном режиме) и компактными размерами. Поддерживают скорости до 1 Мбит/с, а CP2104 дополнительно оснащен встроенным регулятором напряжения 3.3 В. Драйверы доступны для всех ОС, но в Linux могут требовать ручной установки. Стоимость – ~$1.5–3, что делает их оптимальным выбором для портативных устройств и IoT-проектов.

CH340G – бюджетное решение (~$0.5–1) с поддержкой скоростей до 2 Мбит/с. Широко используется в китайских клонах Arduino и адаптерах, но имеет ряд недостатков:

• Отсутствие официальной поддержки macOS (требуются сторонние драйверы).
• Нестабильная работа на высоких скоростях (>1 Мбит/с).
• Низкое качество сигнала при длинных линиях (выше 1 м).

Подходит для любительских проектов и прототипирования, где цена важнее надежности.

Microchip MCP2221 – универсальный чип с поддержкой USB-HID и UART, что позволяет использовать его как для последовательной связи, так и для эмуляции клавиатуры/мыши. Скорость ограничена 1 Мбит/с, но встроенный 12-битный АЦП и GPIO расширяют функционал. Цена – ~$2–4. Идеален для устройств с дополнительными аналоговыми входами или необходимостью гибкой конфигурации без перепрошивки.

Подключение USB Serial конвертера к микроконтроллерам и платам

Для подключения USB Serial конвертера к микроконтроллерам (например, STM32, AVR, ESP8266/ESP32) или платам разработки (Arduino, Raspberry Pi Pico) используются стандартные UART-пины: TX (передача данных), RX (приём данных), GND (общий провод) и, при необходимости, VCC (питание). На стороне конвертера TX подключается к RX микроконтроллера, а RX конвертера – к TX микроконтроллера. Для плат с логическими уровнями 3.3 В (ESP32, STM32) выбирайте конвертеры с поддержкой этого напряжения, например, CP2102 или FT232RL с переключателем уровней. Игнорирование совместимости уровней приведёт к повреждению портов.

Для ESP8266/ESP32 критически важно подключать конвертер через стабилизатор напряжения, если плата питается от внешнего источника. Линии UART (GPIO1 – TX, GPIO3 – RX для ESP8266) должны быть свободны от других нагрузок, иначе возможны сбои при прошивке или отладке. На Raspberry Pi Pico используйте конвертер с отдельным питанием 3.3 В, так как встроенный регулятор не рассчитан на дополнительную нагрузку. При прошивке через UART (например, с помощью esptool) отключайте все периферийные устройства, подключённые к тем же пинам.

При настройке скорости обмена (baud rate) в терминале (PuTTY, Tera Term) или IDE (Arduino IDE, PlatformIO) выбирайте значение, поддерживаемое как конвертером, так и микроконтроллером. Стандартные скорости: 9600, 57600, 115200, 921600 бод. Для ESP32 рекомендуется 115200 или 230400 при прошивке. Если данные не передаются, проверьте правильность подключения, отсутствие коротких замыканий и корректность выбранных портов в диспетчере устройств (Windows) или ls /dev/tty* (Linux).

Настройка драйверов для USB Serial конвертера в разных операционных системах

В Windows установка драйверов для USB Serial конвертеров (например, на базе микросхем CH340, CP2102, FTDI) часто требует ручного вмешательства. Сначала подключите устройство – система может попытаться установить драйвер автоматически через Windows Update, но это редко работает корректно. Загрузите актуальную версию драйвера с сайта производителя микросхемы: для CH340 – с wch-ic.com, для CP2102 – с silabs.com, для FTDI – с ftdichip.com. Распакуйте архив и запустите установщик (обычно файл с расширением .exe или .msi). После установки перезагрузите компьютер и проверьте появление нового COM-порта в «Диспетчере устройств» (раздел «Порты (COM и LPT)»). Если устройство отображается с восклицательным знаком, обновите драйвер вручную, указав путь к распакованным файлам.

В macOS поддержка USB Serial конвертеров реализована на уровне ядра, но для некоторых микросхем требуются дополнительные драйверы. Для FTDI-устройств драйверы встроены в систему, но для CH340 или CP2102 установите пакеты с официальных сайтов. Например, для CH340 используйте драйвер от GitHub-репозитория или официальный пакет. После установки перезагрузите Mac и проверьте появление устройства командой ls /dev/cu.* в Терминале. Если устройство не отображается, отключите SIP (System Integrity Protection) временно через Recovery Mode, установите драйвер и включите SIP обратно. Для CP2102 используйте драйверы с сайта Silicon Labs – они поддерживают macOS до последних версий.

• sudo modprobe ch341 – загрузит модуль ядра;
• sudo dmesg | tail – проверит успешность загрузки;
• добавьте строку ch341 в файл /etc/modules, чтобы модуль загружался автоматически при старте системы.

Для CP2102 используйте модуль cp210x, для FTDI – ftdi_sio. Если устройство все равно не работает, обновите ядро до последней версии или установите проприетарные драйверы с сайта производителя (например, для старых дистрибутивов).

Настройка прав доступа в Linux критична для работы с последовательными портами без прав root. По умолчанию устройство создается с правами crw-rw----, и доступ к нему имеет только пользователь root и группа dialout. Чтобы разрешить доступ текущему пользователю, выполните:

• sudo usermod -a -G dialout $USER – добавит пользователя в группу;
• sudo chmod a+rw /dev/ttyUSB0 – временно предоставит права на запись и чтение (действует до перезагрузки);
• для постоянного решения создайте файл /etc/udev/rules.d/99-usb-serial.rules с содержимым:

  SUBSYSTEM=="tty", ATTRS{idVendor}=="1a86", ATTRS{idProduct}=="7523", MODE="0666"

  где 1a86:7523 – идентификаторы производителя и устройства (узнайте их через lsusb). После сохранения файла выполните sudo udevadm control --reload-rules и переподключите устройство.

При проблемах с драйверами в любой ОС первым шагом должна быть проверка идентификаторов устройства. В Windows откройте «Диспетчер устройств», найдите неопознанное устройство, перейдите в «Свойства» → «Сведения» → «ИД оборудования» – значения VID_XXXX и PID_XXXX укажут на производителя и модель микросхемы. В Linux и macOS используйте lsusb или system_profiler SPUSBDataType соответственно. С этими данными найдите драйвер на сайте производителя или в репозиториях сообщества. Если драйвер установлен, но устройство не работает, попробуйте другой USB-порт (предпочтительно USB 2.0), отключите другие USB-устройства и проверьте целостность кабеля. Для Windows также полезно отключить проверку подписи драйверов через загрузку в режиме отладки (F8 при старте), если драйвер не имеет цифровой подписи.

Типичные ошибки при работе с USB Serial конвертером и их устранение

Одна из частых проблем – неверный выбор скорости передачи данных (baud rate). Если устройство настроено на 9600 бод, а в терминале установлено 115200, связь не установится. Проверьте документацию к подключаемому оборудованию и синхронизируйте параметры в программе (например, PuTTY, Tera Term или Arduino IDE). Для микроконтроллеров AVR и STM32 стандартные значения часто составляют 9600, 38400 или 115200 бод. При сомнениях используйте последовательный перебор скоростей с шагом в 2 раза, начиная с 1200.

Отсутствие драйверов – вторая распространённая ошибка, особенно при работе с дешёвыми конвертерами на чипах CH340 или CP2102. Windows может не распознать устройство автоматически, а в диспетчере устройств появится «Неизвестное USB-устройство». Скачайте драйверы с официального сайта производителя чипа (например, www.wch-ic.com для CH340) и установите их вручную. На Linux проверьте наличие модулей ядра командой lsmod | grep ch341 или lsmod | grep cp210x – при необходимости загрузите их через modprobe.

Неправильное подключение линий TX/RX приводит к отсутствию данных или их искажению. Конвертер передаёт данные по TX, а принимает по RX, но на устройстве эти линии часто инвертированы: TX конвертера подключается к RX устройства и наоборот. Для проверки используйте логический анализатор или осциллограф – при отправке данных с ПК на линии TX конвертера должен появляться сигнал. Если связь односторонняя, поменяйте местами провода. Также убедитесь, что земля (GND) конвертера и устройства соединены, иначе сигналы будут нестабильны.

Использование терминальных программ для обмена данными через USB Serial

Для корректной работы с USB Serial в терминальной программе необходимо указать параметры соединения: скорость (baud rate), количество бит данных (обычно 8), контроль чётности (none), стоп-биты (1) и управление потоком (XON/XOFF или аппаратное). Стандартные скорости: 9600, 19200, 38400, 57600, 115200 бод. Несовпадение настроек приведёт к нечитаемым символам или отсутствию связи. Пример команды для Screen в Linux:

• screen /dev/ttyUSB0 115200 – подключение к порту /dev/ttyUSB0 на скорости 115200 бод.

PuTTY и Tera Term поддерживают сохранение профилей соединений, что ускоряет повторное подключение к часто используемым устройствам. В PuTTY настройка выполняется через графический интерфейс: выбирается тип соединения Serial, указывается COM-порт (например, COM3 в Windows) и параметры. Tera Term дополнительно позволяет настраивать макросы для автоматизации отправки команд, что полезно при тестировании устройств с фиксированным набором инструкций.

При работе с бинарными данными или нестандартными протоколами предпочтительнее использовать RealTerm. Он поддерживает отправку данных в шестнадцатеричном формате, отображение непечатаемых символов и захват трафика в файл. Для отправки бинарной последовательности в RealTerm достаточно ввести её в поле Send в формате 0xAA 0x55 или переключиться в режим Hex. Это критично при отладке устройств, использующих нетекстовые протоколы, например, Modbus RTU или CAN.

Логирование сеанса – важная функция для анализа обмена данными. В Tera Term лог сохраняется через File → Log…, в PuTTY – через Session → Logging. Для длительных тестов рекомендуется включать временные метки (Timestamp) и выбирать формат лога, совместимый с инструментами анализа (например, CSV для Excel или текстовый для grep). Пример полезной настройки в PuTTY: Session logging → All session output + Include line timestamps.

При проблемах с подключением первым шагом должна быть проверка доступности порта. В Windows список активных COM-портов можно получить через Диспетчер устройств или командой mode в командной строке. В Linux – через ls /dev/tty* или dmesg | grep tty после подключения устройства. Если порт не появляется, проверьте драйверы (для конвертеров на базе CH340, FTDI или CP2102) и физическое подключение. Для устройств с питанием от USB убедитесь, что ток достаточен – некоторые конвертеры требуют не менее 500 мА.
