Электрический ток – это упорядоченное движение заряженных частиц, но его направление в цепи часто вызывает путаницу. Исторически сложилось, что за направление тока принимают движение положительных зарядов от «плюса» к «минусу», хотя в металлах реальными носителями являются электроны, движущиеся в противоположную сторону. Эта условность, закреплённая ещё в XIX веке, до сих пор используется в схемах и расчётах, несмотря на противоречие с физической реальностью.
Для переменного тока направление меняется с частотой сети (50 Гц в России), но условное обозначение остаётся прежним. Здесь ключевую роль играет фаза: сдвиг на 180° означает противоположное направление мгновенного тока. Это учитывается при проектировании трансформаторов, где обмотки должны быть согласованы по направлению намотки, иначе устройство не будет работать. В трёхфазных системах чередование фаз (A-B-C) напрямую зависит от принятого направления тока.
На практике направление тока проверяют с помощью мультиметра в режиме измерения постоянного напряжения: если при подключении красного щупа к предполагаемому «плюсу» прибор показывает положительное значение, направление выбрано верно. В сложных схемах с обратными связями (например, в импульсных источниках питания) полярность может динамически меняться, поэтому важно анализировать не только статическое, но и переходное состояние цепи.
Как определить направление тока в простой электрической цепи
В цепях переменного тока (AC) направление меняется с частотой сети (например, 50 Гц в России). Здесь понятие «направление» условно, так как ток периодически изменяет полярность. Для анализа используйте осциллограф: положительная полуволна на экране соответствует одному направлению, отрицательная – обратному. В бытовых цепях фазный провод (L) считается источником тока, а нейтральный (N) – его стоком.
При наличии нескольких источников в цепи направление тока определяется алгебраической суммой их ЭДС. Например, если два источника включены встречно, ток течёт от источника с большей ЭДС к меньшей. Для расчёта используйте второе правило Кирхгофа: сумма падений напряжений в замкнутом контуре равна сумме ЭДС. Направление тока в ветвях цепи выбирайте произвольно, а затем корректируйте по знаку полученного значения.
В разветвлённых цепях применяйте метод узловых потенциалов или контурных токов. Направление тока в каждой ветви определяется разностью потенциалов между узлами: ток течёт от узла с большим потенциалом к узлу с меньшим. Для проверки используйте амперметр, подключая его в разрыв цепи – если стрелка отклоняется влево (в аналоговых приборах), измените полярность подключения щупов.
В цепях с полупроводниковыми элементами (диоды, транзисторы) направление тока критично. Диод пропускает ток только в одном направлении – от анода к катоду (обозначенному полоской на корпусе). При обратном включении ток отсутствует. В биполярных транзисторах ток базы задаёт направление тока коллектор-эмиттер. Всегда сверяйтесь с технической документацией компонентов, чтобы избежать ошибок в подключении.
Почему принято считать, что ток течёт от плюса к минусу
В 1747 году Бенджамин Франклин ввёл понятие «положительного» и «отрицательного» заряда, основываясь на наблюдениях за электризацией тел. Он предположил, что электрический флюид перемещается от избытка к недостатку – от «плюса» к «минусу». Эта гипотеза легла в основу условного направления тока, хотя реальное движение электронов (открытых позже) происходит в противоположную сторону. Франклин не знал о существовании электронов, но его модель оказалась удобной для расчётов и описания цепей.
В XIX веке, когда физики разрабатывали законы электромагнетизма, направление тока от плюса к минусу уже прочно укоренилось в научной литературе. Уравнения Максвелла, закон Ома и правила Кирхгофа формулировались с учётом этого соглашения. Пересмотр направления потребовал бы переписывания всех учебников и пересчёта стандартных схем, что создало бы хаос в инженерной практике. Поэтому исторически сложившееся направление сохранили как технический стандарт.
Электроны, открытые Джозефом Томсоном в 1897 году, действительно движутся от минуса к плюсу в металлических проводниках. Однако в полупроводниках, электролитах и газах носителями заряда могут быть не только электроны, но и ионы, дырки или даже позитроны. В таких средах направление тока не всегда совпадает с движением электронов. Условное направление от плюса к минусу универсально: оно работает для любых типов носителей заряда, упрощая анализ сложных цепей.
Современные учебные программы сохраняют историческое направление тока, чтобы избежать путаницы при переходе от теории к практике. Студенты сначала изучают классическую модель, а затем – реальное движение электронов. Это позволяет им без проблем читать схемы, где диоды обозначены стрелкой от анода к катоду, а батареи – знаками «+» и «−». Попытки изменить стандарт на этапе обучения привели бы к ошибкам в расчётах и недопониманию при работе с реальным оборудованием.
Для специалистов, работающих с полупроводниковыми приборами или плазмой, важно помнить о различии между условным и реальным направлением тока. Например, в p-n-переходе дырки движутся от плюса к минусу, а электроны – в обратную сторону, но оба потока создают ток в одном направлении. В таких случаях инженеры используют термин «дырочный ток» или «электронный ток», уточняя носитель заряда, но сохраняя общую систему координат для расчётов.
Отличия реального движения электронов от условного направления тока
В 1747 году Бенджамин Франклин ввел понятие «положительного» и «отрицательного» заряда, предположив, что ток течет от плюса к минусу. Эта условность закрепилась в электротехнике, хотя реальные носители заряда в металлах – электроны – движутся в противоположном направлении. Ошибка не была исправлена даже после открытия электрона Джозефом Томсоном в 1897 году, так как изменение устоявшейся системы обозначений создало бы хаос в расчетах и документации.
Скорость дрейфа электронов в проводнике крайне мала: при плотности тока 1 А/мм² в медном проводе она составляет всего ~0,07 мм/с. Однако электрическое поле распространяется со скоростью, близкой к скорости света (~3·10⁸ м/с), что объясняет мгновенное срабатывание цепей. Условное направление тока игнорирует эту разницу, оперируя лишь абстрактным потоком зарядов от источника к нагрузке.
Практическое следствие: при анализе цепей постоянного тока направление тока выбирают произвольно, но последовательно. Например, в схеме с транзистором n-p-n ток базы условно течет от базы к эмиттеру, хотя реальные электроны движутся в обратную сторону. Ошибка в определении направления на этапе проектирования может привести к неправильному расчету падения напряжения или мощности.

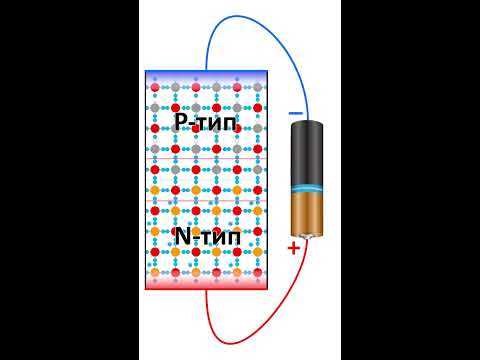

В полупроводниках ситуация усложняется: ток создается не только электронами, но и дырками – квазичастицами с положительным зарядом. В p-n-переходе дырки движутся от анода к катоду, совпадая с условным направлением тока, а электроны – навстречу. Это требует учитывать оба типа носителей при расчете проводимости, особенно в биполярных транзисторах, где эффективность зависит от соотношения их концентраций.
Для визуализации отличий используют правило левой руки Флеминга (для электронов) и правой руки (для условного тока). Например, в проводнике, помещенном в магнитное поле, электроны отклоняются в одну сторону, а условный ток – в противоположную. Это критично при проектировании электродвигателей: направление вращения ротора зависит от выбранной системы отсчета.
В электролитах и газах носители заряда могут быть как отрицательными (анионы, электроны), так и положительными (катионы). Здесь условное направление тока совпадает с движением катионов, но реальная картина сложнее: в растворе NaCl ток создается ионами Na⁺ (к катоду) и Cl⁻ (к аноду). При расчете электрохимических процессов, например, в гальванических элементах, необходимо учитывать подвижность каждого типа ионов, а не абстрактное направление.
Как направление тока влияет на работу полупроводниковых приборов
Направление тока определяет режим работы полупроводниковых приборов, так как их структура асимметрична. В диодах прямое смещение (ток от анода к катоду) открывает p-n-переход, снижая его сопротивление до единиц ом, тогда как обратное смещение запирает переход, увеличивая сопротивление до мегаом. Для кремниевых диодов пороговое напряжение прямого смещения составляет ~0,7 В, для германиевых – ~0,3 В. В биполярных транзисторах направление тока базы задает режим работы: при прямом токе база-эмиттер транзистор открывается, при обратном – закрывается. В MOSFET-транзисторах полярность напряжения на затворе определяет тип проводимости канала (n- или p-тип), что критично для коммутации сигналов.
- В выпрямителях обратное смещение диодов блокирует ток в нежелательном направлении, обеспечивая однополярное напряжение на выходе. При проектировании схем учитывайте максимальное обратное напряжение диода (например, 1N4007 – 1000 В), чтобы избежать пробоя.
- В тиристорах анодный ток запускает лавинный процесс, но для выключения требуется снижение тока ниже тока удержания (IH) или изменение полярности. В симисторах направление тока определяет, какой из двух встречно-параллельных тиристоров откроется.
- В светодиодах прямое смещение вызывает рекомбинацию носителей с излучением фотонов, но обратное напряжение свыше 5 В может привести к деградации кристалла. Для стабильной работы используйте токоограничивающие резисторы и избегайте превышения обратного напряжения.
Правила маркировки полярности источников питания и их связь с током
Для проверки полярности используют мультиметр в режиме измерения постоянного напряжения (DCV). Красный щуп подключают к предполагаемому «+», чёрный – к «−». Положительное значение на дисплее подтверждает правильность маркировки; отрицательное указывает на обратную полярность. В промышленных источниках питания применяют дополнительные обозначения: «V+» и «V−» для напряжения, «GND» для общего провода. При работе с многосекционными батареями (например, литий-ионными) полярность каждой ячейки маркируется отдельно, чтобы избежать дисбаланса заряда.
В автомобильных аккумуляторах полярность определяется расположением клемм: прямая (европейская) – «+» справа, обратная (азиатская) – «+» слева. Подключение с ошибкой вызывает короткое замыкание при попытке запуска двигателя. Для защиты от обратной полярности в цепи устанавливают диоды или предохранители, размыкающие контур при неправильном подключении. В лабораторных источниках питания полярность часто переключаемая, но требует ручной проверки перед подачей напряжения на нагрузку.
В импульсных источниках питания полярность выходных клемм может не совпадать с маркировкой на корпусе из-за особенностей внутренней схемы. Перед подключением проверяют документацию: например, в блоках питания для ноутбуков «+» часто подаётся на внутренний контакт разъёма, а «−» – на внешний. При работе с USB-источниками полярность фиксирована: «+5 В» на контакте 1, «GND» на контакте 4. Нарушение этих правил приводит к выходу из строя устройств, подключённых к порту.
Как проверить направление тока с помощью мультиметра
Направление тока в цепи определяется полярностью источника питания и подключением проводников. Мультиметр в режиме измерения постоянного тока (DC) показывает положительное или отрицательное значение в зависимости от того, как ток протекает через его щупы. Для проверки выберите диапазон измерения, превышающий ожидаемый ток, чтобы избежать перегрузки прибора.
Подключите черный щуп мультиметра к разъему COM, а красный – к разъему с маркировкой «A» или «mA» в зависимости от силы тока. Если прибор показывает положительное значение, ток течет от красного щупа к черному. Отрицательное значение указывает на обратное направление. Этот метод работает только для постоянного тока, так как переменный ток меняет направление с частотой сети.
Перед измерением убедитесь, что цепь обесточена. Разомкните участок, где требуется проверить направление, и подключите мультиметр последовательно. Включите питание и зафиксируйте показания. Если ток превышает предел измерения прибора, используйте шунт или выберите более высокий диапазон, если мультиметр поддерживает автоматический выбор пределов.
В цепях с диодами или транзисторами направление тока критично для работы устройства. При измерении тока через диод мультиметр покажет значение только в одном направлении, что соответствует прямому смещению. Если ток не течет, проверьте полярность подключения или исправность компонента.
При работе с высокими токами (свыше 10 А) используйте специальный разъем мультиметра, обозначенный как «10A» или «20A». В этом режиме прибор может измерять ток без предохранителя, но время измерения ограничено – обычно не более 10–15 секунд, чтобы избежать перегрева. Не превышайте максимальный ток, указанный в технических характеристиках мультиметра.
Если мультиметр не показывает ток, проверьте целостность цепи и правильность подключения. Убедитесь, что щупы не повреждены, а предохранитель прибора исправен. В некоторых моделях мультиметров требуется переключить режим измерения тока на соответствующий диапазон вручную, иначе прибор не зафиксирует показания.
Для точного определения направления тока в сложных схемах используйте дополнительные контрольные точки. Например, подключите мультиметр в разных участках цепи и сравните показания. Это поможет выявить не только направление, но и возможные утечки или паразитные токи, влияющие на работу устройства.
Влияние направления тока на магнитное поле проводника
Направление тока в проводнике однозначно определяет ориентацию создаваемого им магнитного поля. Согласно правилу буравчика (или правого винта), если ток течёт от наблюдателя, силовые линии магнитного поля закручиваются по часовой стрелке, а при противоположном направлении – против. Это свойство критически важно для расчёта индуктивности катушек, где даже незначительное изменение полярности тока приводит к инверсии вектора магнитной индукции. В системах с переменным током частота смены направления (50–60 Гц в бытовых сетях) вызывает синхронное перемагничивание сердечников трансформаторов, что требует учёта гистерезисных потерь материала.
Для практического применения: при проектировании электромагнитов или датчиков Холла чёткое соблюдение полярности подключения гарантирует требуемое направление поля. Например, в двигателях постоянного тока реверс тока в обмотках статора меняет полярность магнитного потока, что приводит к изменению направления вращения ротора. В высокочастотных цепях (свыше 1 МГц) эффект близости усиливает зависимость распределения поля от направления тока – это необходимо учитывать при трассировке печатных плат для минимизации паразитных наводок.
Типичные ошибки при определении направления тока в сложных схемах
Одна из распространённых ошибок – игнорирование правила обхода контуров при анализе схем с несколькими источниками ЭДС. В цепях с параллельными ветвями или встречно включёнными источниками ток не всегда течёт от «+» к «−» внутри источника. Например, в схеме с двумя батареями (12 В и 9 В), подключёнными параллельно через резисторы, направление тока в ветви с меньшей ЭДС может быть противоположным ожидаемому, если не учитывать падения напряжения на резисторах. Для корректного определения направления используйте метод контурных токов или узловых потенциалов, а не визуальную оценку полярности источников.
- Неучёт внутреннего сопротивления источников. В реальных схемах батареи и генераторы имеют внутреннее сопротивление, которое изменяет распределение токов. Например, при подключении двух аккумуляторов с разным внутренним сопротивлением (0,1 Ом и 0,5 Ом) к общей нагрузке ток в ветви с меньшим сопротивлением может оказаться выше, даже если ЭДС источников одинакова. Всегда включайте внутреннее сопротивление в расчёты.
- Ошибки при разметке узлов. В сложных схемах с мостами или перекрёстными связями неверное обозначение узлов приводит к неверному применению законов Кирхгофа. Перед расчётом пронумеруйте все узлы и проверьте, что каждый элемент соединяет только два узла. Используйте цветовую маркировку для визуального контроля.
- Пренебрежение знаками при записи уравнений. При составлении уравнений по второму закону Кирхгофа направление обхода контура должно быть согласовано с выбранным направлением токов. Если ток течёт против обхода, его падение напряжения записывается со знаком «−». Ошибка в знаке приводит к неверному результату даже при правильной топологии схемы.
Как направление тока учитывается при расчёте падения напряжения
Направление тока в цепи определяет знак падения напряжения на элементах согласно закону Ома: U = I·R, где I – ток, а R – сопротивление. Если ток течёт от узла A к узлу B, напряжение на резисторе считается положительным относительно A и отрицательным относительно B. Это правило критично при анализе сложных цепей с несколькими источниками, где направление тока заранее неизвестно. Для корректного расчёта выбирают условное направление тока (например, по часовой стрелке) и придерживаются его на всём протяжении анализа.
В разветвлённых цепях с параллельными ветвями направление тока влияет на распределение напряжений между узлами. Например, в мостовой схеме Уитстона неверное определение направления тока в одной из ветвей приводит к ошибке в расчёте баланса напряжений до 50%. Для минимизации погрешностей используют метод контурных токов, где направление каждого контурного тока задаётся произвольно, а реальное направление определяется знаком итогового значения. Если расчётный ток отрицателен, его фактическое направление противоположно выбранному.
При расчёте падения напряжения на индуктивных и ёмкостных элементах направление тока учитывается через фазовые соотношения. В цепях переменного тока напряжение на катушке индуктивности опережает ток на 90°, а на конденсаторе – отстаёт на 90°. Это требует использования комплексных чисел или векторных диаграмм, где направление тока задаёт ориентацию вектора напряжения. Ошибка в определении направления тока на 180° приводит к инверсии фазы напряжения, что критично для резонансных цепей и фильтров.
Практическое применение знаний о направлении тока в ремонте электроники
В схемах с полевыми транзисторами (MOSFET) направление тока через канал определяет режим работы устройства. При ремонте материнских плат ноутбуков часто встречаются неисправности цепей питания процессора, где ключевые MOSFET работают в режиме переключения. Измерение напряжения на затворе относительно истока позволяет определить, открыт ли транзистор: для N-канальных MOSFET положительное напряжение >2 В на затворе относительно истока открывает канал, пропуская ток от стока к истоку. Ошибка в определении полярности измерений может привести к диагностике «мертвого» транзистора вместо неисправного драйвера затвора.
При восстановлении плат управления инверторных кондиционеров знание направления тока помогает локализовать неисправности в цепях обратной связи. Например, в схеме с токовым трансформатором вторичная обмотка формирует сигнал, пропорциональный току первичной цепи. Если при подключении осциллографа к вторичной обмотке сигнал отсутствует или искажен, необходимо проверить полярность подключения обмоток. Неправильное подключение приводит к фазовому сдвигу сигнала на 180°, что вызывает ложное срабатывание защиты по току. Для проверки используют осциллограф с дифференциальным пробником, сравнивая фазу сигнала с эталонной.
В ремонте зарядных устройств для литий-ионных аккумуляторов направление тока через шунтирующий резистор определяет корректность работы схемы балансировки. Шунт сопротивлением 0.01–0.1 Ом включается последовательно с ячейкой аккумулятора, и падение напряжения на нем измеряется контроллером. При токе заряда 1 А падение напряжения составит 10–100 мВ. Если при измерении мультиметром полярность подключения щупов перепутана, контроллер воспримет это как разряд ячейки, что приведет к отключению заряда. Для точной диагностики используют мультиметр с разрешением 1 мВ и проверяют полярность подключения к шунту.
При ремонте автомобильных электронных блоков управления (ЭБУ) направление тока в цепях датчиков критично для корректной работы аналогово-цифровых преобразователей (АЦП). Например, датчик положения дроссельной заслонки (TPS) формирует напряжение 0.5–4.5 В, пропорциональное углу открытия. Если при подключении осциллографа к сигнальному проводу датчика наблюдается инверсия сигнала, это указывает на неправильную полярность подключения или неисправность операционного усилителя в цепи обработки. В таких случаях проверяют цепь питания датчика (обычно +5 В) и опорное напряжение АЦП, которое должно быть стабильным и не зависеть от нагрузки.
В схемах с электролитическими конденсаторами направление тока определяет срок службы компонента. При ремонте блоков питания компьютеров часто встречаются вздутые конденсаторы в цепях фильтрации. Если при замене конденсатора перепутать полярность, он выйдет из строя в течение нескольких минут, а в некоторых случаях – взорвется. Для проверки правильности подключения используют мультиметр в режиме измерения постоянного напряжения: при корректной полярности напряжение на конденсаторе после отключения питания должно плавно снижаться. Если напряжение растет или меняет полярность, это указывает на ошибку в подключении или неисправность цепи разряда.
