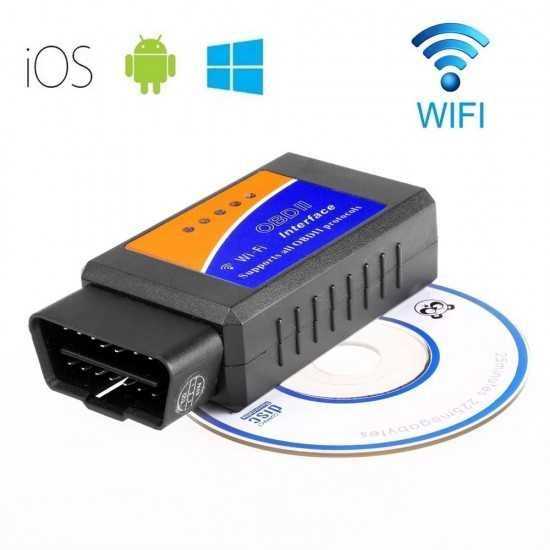

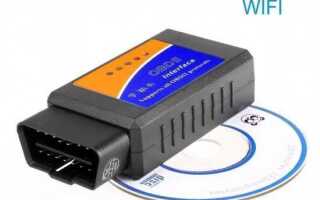

Elm327 как пользоваться через андроид

Elm327 – это адаптер OBD-II, который позволяет считывать данные с электронного блока управления (ЭБУ) автомобиля через Bluetooth, Wi-Fi или USB. Для работы с Android-устройством чаще всего используют Bluetooth-версию, так как она совместима с большинством приложений и не требует дополнительных настроек сети. Перед началом убедитесь, что ваш автомобиль поддерживает стандарт OBD-II (выпущен после 1996 года для США, после 2001 года для бензиновых и 2004 года для дизельных двигателей в Европе).

Не все адаптеры Elm327 одинаково эффективны. Оригинальные устройства редко встречаются в продаже, а китайские клоны могут иметь проблемы с прошивкой или совместимостью. Рекомендуется выбирать адаптеры с чипом v1.5 или новее – они стабильнее работают с современными автомобилями и поддерживают больше PID-кодов. Избегайте моделей с чипом v2.1, так как они часто некорректно обрабатывают данные или теряют соединение.

Для подключения потребуется приложение, способное работать с Elm327. Наиболее функциональные варианты: Torque Pro (платное, но с расширенными возможностями), OBD Auto Doctor (поддерживает диагностику и сброс ошибок) и Car Scanner ELM OBD2 (бесплатная версия с базовыми функциями). Убедитесь, что выбранное приложение поддерживает ваш адаптер и протокол автомобиля (например, CAN, ISO 9141-2, KWP2000).

Процесс подключения начинается с установки адаптера в диагностический разъем автомобиля. Обычно он расположен под рулевой колонкой, за бардачком или в центральной консоли. После включения зажигания (двигатель запускать не обязательно) адаптер должен загореться индикатором питания. На Android-устройстве активируйте Bluetooth и выполните сопряжение с Elm327 – пароль по умолчанию 1234 или 0000. В приложении выберите соответствующий адаптер и дождитесь установления соединения.

Если связь не устанавливается, проверьте следующие моменты: совместимость протоколов (в настройках приложения можно выбрать протокол вручную), уровень заряда аккумулятора автомобиля (напряжение ниже 11.5 В может вызывать сбои), а также наличие помех от других Bluetooth-устройств. В некоторых случаях помогает перезагрузка адаптера или сброс настроек приложения.

Подключение Elm327 к Android: пошаговая инструкция

Перед началом убедитесь, что ваш адаптер Elm327 поддерживает Bluetooth 2.1+ или Wi-Fi. Версии с Bluetooth 4.0 (BLE) часто несовместимы с большинством диагностических приложений для Android. Проверьте маркировку на корпусе: оригинальные устройства имеют чип ELM327 v1.5 или v2.1, клоны – v1.4 или ниже. Избегайте адаптеров с надписью «CH340» – они не работают с OBD-II.

Установите на смартфон одно из проверенных приложений: Torque Pro (платное, но с расширенными функциями), OBD Auto Doctor (поддержка русского языка) или Car Scanner ELM OBD2 (бесплатная версия с базовыми возможностями). Избегайте приложений с низким рейтингом – они могут некорректно считывать данные или вызывать сбои в работе адаптера.

Включите зажигание автомобиля (двигатель запускать не обязательно). Подключите Elm327 к OBD-II разъему, который обычно расположен под рулевой колонкой, за бардачком или в центральной консоли. Если разъем не обнаружен, сверьтесь с руководством по эксплуатации – в некоторых моделях (например, Renault Logan до 2014 года) он может быть скрыт под пластиковой заглушкой.

На Android активируйте Bluetooth или Wi-Fi в зависимости от типа адаптера. Для Bluetooth: найдите устройство с именем «OBDII», «ELM327» или «V-Link». Пароль по умолчанию – «1234» или «0000». Для Wi-Fi: подключитесь к сети с SSID «OBDII» или аналогичным, введите пароль «12345678» (стандартный для большинства адаптеров). Если подключение не удается, перезагрузите адаптер, отключив его от разъема на 10 секунд.

Запустите выбранное приложение и выберите тип подключения (Bluetooth/Wi-Fi). В настройках укажите протокол: для большинства автомобилей после 2008 года – ISO 15765-4 (CAN), для старых моделей – ISO 9141-2 или SAE J1850. Если приложение не определяет протокол автоматически, попробуйте перебор вручную. Ошибка «No PIDs supported» указывает на неверный протокол или неисправность адаптера.

После успешного подключения выполните тестовое считывание данных. В Torque Pro добавьте на экран виджеты с параметрами: обороты двигателя (RPM), температура охлаждающей жидкости (ECT), напряжение бортовой сети (Voltage). Если значения не отображаются или «замерзают», проверьте стабильность соединения – адаптер должен плотно сидеть в разъеме, без люфта. Для Wi-Fi адаптеров убедитесь, что смартфон не переключается на мобильные данные.

При проблемах с подключением обновите прошивку адаптера через официальный сайт производителя (если поддерживается) или замените его. Клоны Elm327 часто теряют связь при длительной работе – в этом случае используйте приложения с функцией автоматического переподключения, например, DashCommand. Для автомобилей с нестандартными протоколами (например, некоторые модели Mitsubishi) потребуется адаптер с поддержкой J1939 или KWP2000.

Как выбрать совместимый адаптер Elm327 для Android-устройства

Первое, на что стоит обратить внимание – версия чипа ELM327. На рынке представлены адаптеры с версиями 1.4, 1.5 и 2.1. Версия 1.4 поддерживает базовые протоколы OBD-II (ISO 9141-2, SAE J1850 PWM/VPW, CAN), но не всегда корректно работает с современными автомобилями, особенно с протоколом CAN FD. Версия 1.5 добавляет поддержку дополнительных PID и улучшает стабильность соединения, но встречается реже. Версия 2.1 – самая актуальная, поддерживает расширенные функции, включая работу с гибридными и электромобилями, но требует проверки совместимости с конкретной моделью автомобиля и приложением на Android.

Интерфейс подключения – критически важный параметр. Большинство адаптеров используют Bluetooth 2.0/3.0 или Wi-Fi. Bluetooth-адаптеры дешевле, но могут конфликтовать с другими беспроводными устройствами в автомобиле, особенно если установлена штатная мультимедийная система с Bluetooth. Wi-Fi-адаптеры обеспечивают более стабильное соединение и высокую скорость передачи данных, но потребляют больше энергии и требуют ручной настройки сети на Android-устройстве. Для диагностики через Torque Pro или OBD Auto Doctor лучше выбирать Wi-Fi, если приложение поддерживает этот тип подключения.

Совместимость с Android зависит от версии ОС и используемого приложения. Адаптеры на базе чипов ELM327 v1.4 часто не работают с Android 10 и новее из-за изменений в политике безопасности Bluetooth. Проверяйте отзывы пользователей на форумах (например, 4PDA или XDA Developers) о стабильности работы конкретной модели адаптера с вашей версией Android. Некоторые производители (Veepeak, OBDLink) выпускают адаптеры с собственными драйверами, которые обходят ограничения ОС, но такие устройства дороже.

Форм-фактор адаптера влияет на удобство использования. Компактные адаптеры без корпуса (например, Mini ELM327) легко прячутся в разъем OBD-II, но уязвимы к механическим повреждениям и коротким замыканиям. Адаптеры в пластиковом корпусе (например, OBDLink LX) защищены от пыли и влаги, но могут мешать закрытию крышки разъема в некоторых автомобилях. Для постоянного мониторинга параметров выбирайте модели с минимальными габаритами, для периодической диагностики – с защищенным корпусом.

Поддержка протоколов автомобиля – ключевой фактор. Не все адаптеры корректно работают с азиатскими (ISO 14230-4 KWP2000) или европейскими (ISO 15765-4 CAN) протоколами. Перед покупкой уточните, какие протоколы использует ваш автомобиль (можно найти в технической документации или через поиск по VIN). Например, адаптеры на базе чипа STN1110 (клон ELM327) лучше справляются с KWP2000, чем оригинальные ELM327 v1.4. Если автомобиль выпущен после 2015 года, проверьте поддержку CAN FD – многие бюджетные адаптеры его не поддерживают.

Цена не всегда отражает качество. Дешевые адаптеры (до 1000 рублей) часто используют низкокачественные компоненты, что приводит к нестабильной работе, перегреву или потере соединения. Средний ценовой сегмент (1500–3000 рублей) представлен проверенными моделями: Veepeak OBDCheck BLE+, OBDLink MX+, iCar Pro. Дорогие адаптеры (от 4000 рублей) оправданы только для профессиональной диагностики или работы с редкими протоколами. Избегайте устройств без сертификатов FCC/CE – они могут создавать помехи другим электронным системам автомобиля.

Где скачать и установить приложение для диагностики через Elm327

Для работы с адаптером Elm327 на Android доступны десятки приложений, но не все обеспечивают стабильную связь и полный функционал. Основные источники – Google Play и сторонние ресурсы для версий с расширенными возможностями. Начните с официального магазина, чтобы избежать вредоносного ПО, но учитывайте, что платные версии часто лишены рекламы и ограничений.

Лучшие приложения для базовой диагностики:

• Torque Pro – поддерживает большинство протоколов OBD2, отображает данные в реальном времени, сохраняет логи. Версия Lite бесплатна, но с урезанным функционалом. Цена полной версии – около 300 рублей.
• OBD Auto Doctor – работает с адаптерами по Bluetooth и Wi-Fi, умеет считывать ошибки и строить графики. Бесплатная версия ограничена 10 параметрами за сессию.
• Car Scanner ELM OBD2 – оптимизировано для Elm327, поддерживает нестандартные PID и кастомизацию интерфейса. Есть платные дополнения для расширенной диагностики.

Если нужны функции, недоступные в Google Play, ищите модифицированные версии на форумах 4PDA или XDA Developers. Например, Torque Pro с разблокированными PID для редких автомобилей или Car Scanner с отключённой проверкой лицензии. Скачивайте только с проверенных веток, где выложены скриншоты логов проверки на вирусы.

Для китайских клонов Elm327 (v1.5, v2.1) подойдут приложения с ручной настройкой протокола. DashCommand и ScanMaster ELM позволяют вручную указать скорость обмена данными и тип адаптера, что решает проблему с нестабильным подключением. Оба доступны в Google Play, но ScanMaster требует покупки для полного доступа.

Перед установкой проверьте совместимость приложения с вашей версией Android. Некоторые программы, например OBD Car Doctor, не работают на Android 12+ из-за изменений в Bluetooth-стеке. В таких случаях используйте альтернативы вроде Piston или OBDLink, которые регулярно обновляются.

После установки настройте приложение: выберите тип подключения (Bluetooth/Wi-Fi), укажите модель адаптера и протокол автомобиля. В Torque Pro это делается через меню «Настройки адаптера», где можно задать скорость порта (обычно 38400 или 9600 бод) и тайм-аут соединения. Для Wi-Fi-адаптеров введите IP-адрес (чаще всего 192.168.0.10) и порт 35000.

Если приложение не видит адаптер, попробуйте перезагрузить телефон, сбросить настройки Bluetooth или обновить прошивку Elm327. Для этого понадобится программа ELM327 Configurator (доступна на 4PDA) и кабель USB-OTG. Некоторые адаптеры требуют ручной прошивки через STN Flash Tool, но это рискованно – можно превратить устройство в «кирпич».

Настройка Bluetooth на смартфоне перед подключением к Elm327

Перед началом работы с адаптером Elm327 убедитесь, что Bluetooth на вашем смартфоне включен и готов к сопряжению. На Android-устройствах откройте меню «Настройки» и перейдите в раздел «Подключенные устройства» или «Bluetooth» – путь может отличаться в зависимости от версии ОС и оболочки производителя. Например, на чистом Android 13 это «Настройки → Подключенные устройства → Bluetooth». Активируйте переключатель, если он выключен.

После включения Bluetooth система автоматически начнет поиск доступных устройств. Elm327 обычно отображается как «OBDII», «V-Link» или с префиксом «ELM327» (например, «ELM327 v1.5»). Если адаптер не появляется в списке, проверьте его питание: он должен быть подключен к диагностическому разъему автомобиля и находиться в режиме сопряжения (индикатор мигает синим или зеленым цветом). На некоторых моделях для активации режима сопряжения требуется удерживать кнопку питания 3–5 секунд.

При первом подключении система запросит PIN-код. Стандартные значения для Elm327: «1234», «0000», «6789» или «1111». Если ни один из вариантов не подходит, уточните код в документации к адаптеру или на наклейке на его корпусе. Ввод неверного PIN-кода трижды подряд заблокирует попытки на 30 секунд – дождитесь разблокировки перед повторной попыткой.

После успешного ввода PIN-кода устройство появится в списке сопряженных. На этом этапе не спешите запускать диагностическое приложение: некоторые адаптеры требуют дополнительной настройки профиля Bluetooth. В меню свойств сопряженного устройства (нажмите на значок шестеренки рядом с именем) убедитесь, что профили «SPP» (Serial Port Profile) и «HFP» (Hands-Free Profile) активны. Без SPP соединение с диагностическими программами работать не будет.

На смартфонах с Android 10 и новее могут возникать проблемы с фоновыми подключениями Bluetooth. Чтобы избежать разрывов связи, отключите оптимизацию батареи для диагностического приложения. Перейдите в «Настройки → Приложения → [Ваше приложение] → Батарея» и выберите «Без ограничений». Это предотвратит принудительное завершение процесса системой при неактивном экране.

Если после сопряжения адаптер не определяется диагностической программой, попробуйте удалить его из списка сопряженных устройств и выполнить подключение заново. Для этого в настройках Bluetooth нажмите на значок корзины или «Забыть устройство» рядом с именем Elm327. Затем повторите процедуру поиска и сопряжения. На некоторых смартфонах Xiaomi и Huawei требуется дополнительно разрешить доступ к местоположению для корректной работы Bluetooth-сканера.

Избегайте одновременного подключения Elm327 к нескольким устройствам. Адаптер поддерживает только одно активное соединение, и попытки параллельного подключения приведут к сбоям. Если вы ранее использовали адаптер с другим смартфоном или ноутбуком, отключите его от всех устройств перед новым сопряжением. Также проверьте, не подключен ли Elm327 к мультимедийной системе автомобиля – это может блокировать диагностическое соединение.

Для стабильной работы рекомендуется использовать адаптеры с Bluetooth версии 2.1 или выше. Устаревшие версии (например, 1.2) могут вызывать задержки при передаче данных или полное отсутствие связи. Проверить версию Bluetooth вашего смартфона можно в разделе «О телефоне» (пункт «Версия Bluetooth»). Если версия ниже 2.1, рассмотрите возможность использования адаптера с Wi-Fi вместо Bluetooth – такие модели (например, ELM327 Wi-Fi) лишены подобных ограничений.

Сопряжение Elm327 с Android-устройством через Bluetooth

Перед началом убедитесь, что адаптер Elm327 поддерживает Bluetooth 2.0 или выше – версии 1.5 и ниже несовместимы с большинством современных Android-устройств. Включите Bluetooth на смартфоне: перейдите в «Настройки» → «Подключения» → «Bluetooth» и активируйте переключатель. Если адаптер новый, он может находиться в режиме сопряжения по умолчанию – индикатор должен мигать синим или зелёным цветом. В противном случае удерживайте кнопку питания на корпусе Elm327 в течение 5–7 секунд, пока светодиод не начнёт быстро мигать.

В списке доступных устройств на Android найдите адаптер по имени: чаще всего это «OBDII», «ELM327» или комбинация букв и цифр (например, «V-LINK»). Если устройство не отображается, перезагрузите Elm327 и обновите список. При первом подключении система запросит PIN-код – стандартные значения: 1234, 0000 или 6789. Если ни один не подходит, проверьте документацию к адаптеру или наклейку на корпусе. После успешного ввода код сохранится, и повторное сопряжение будет проходить автоматически.

После сопряжения откройте диагностическое приложение (например, Torque Pro, OBD Auto Doctor или Car Scanner). В настройках выберите тип подключения «Bluetooth» и укажите ваш Elm327 из списка. Если соединение не устанавливается, проверьте следующие параметры:

Для стабильной работы отключите энергосберегающие режимы Bluetooth на Android: в «Настройках разработчика» (активируются 7-кратным нажатием на «Номер сборки» в «О телефоне») найдите опцию «Отключить абсолютный объём Bluetooth» и активируйте её. Если приложение теряет связь при блокировке экрана, разрешите ему работу в фоновом режиме и отключите оптимизацию батареи для него. В некоторых случаях помогает сброс сетевых настроек Android: «Настройки» → «Система» → «Сброс» → «Сбросить настройки сети».

Проверка версии прошивки Elm327 и её обновление при необходимости

Версия прошивки Elm327 определяет совместимость с автомобильными протоколами и стабильность работы адаптера. Устаревшая прошивка может вызывать ошибки при диагностике, например, некорректное чтение данных с CAN-шины или сбои при инициализации OBD-II. Первым шагом проверьте текущую версию через приложение: в большинстве программ (Torque, Car Scanner, OBD Auto Doctor) она отображается в разделе «Информация об адаптере» или «Настройки». Если версия ниже 1.5 или 2.1 (для клонов на чипе PIC18F25K80), обновление критически необходимо.

Для точной идентификации чипа используйте команду ATI в терминале OBD-приложения. Ответ должен содержать строку вида «ELM327 v1.5» или «OBDII v2.1». Если адаптер возвращает «ELM327 v1.3» или «v1.4», он не поддерживает современные протоколы (например, ISO 15765-4 CAN), что ограничит функционал при работе с автомобилями после 2010 года. Клоны на базе STN1110 или PIC18F25K80 обновляются проще, чем оригинальные Elm327.

Обновление прошивки требует специального ПО и кабеля для программирования. Для адаптеров на чипе PIC18F25K80 используйте PICkit 3 и программу MPLAB IPE. Скачайте последнюю версию прошивки с форумов obdii365.com или chip-tuner.ru – ищите файлы с расширением .hex. Подключите PICkit к разъёму ICSP на плате Elm327 (обычно 5 контактов: VPP, VDD, GND, PGD, PGC) и загрузите прошивку через MPLAB. Процесс занимает 2–3 минуты, после чего адаптер перезагрузится.

Для клонов на базе STN1110 (например, OBDLink SX) обновление выполняется через официальное ПО STN Firmware Updater. Подключите адаптер к ПК по USB, запустите утилиту и следуйте инструкциям. Важно: перед обновлением отключите все фоновые приложения, использующие COM-порт, иначе процесс может прерваться с ошибкой «Device not found». После успешного обновления версия прошивки изменится на 4.0.x или выше, что добавит поддержку протоколов J1939 и UDS.

Если адаптер не определяется при обновлении, проверьте драйверы. Для Windows установите CP210x USB to UART Bridge или FTDI VCP в зависимости от чипа преобразователя. В Linux используйте команду lsusb для идентификации устройства и установите необходимые модули ядра (ch341 или ftdi_sio). При ошибках программирования PIC-чипа убедитесь, что напряжение на VDD составляет 5В, а контакты ICSP не окислены – используйте спирт для очистки.

После обновления протестируйте адаптер на автомобиле. Запустите диагностическое приложение и выполните команду ATSP0 (автоматический выбор протокола). Если адаптер корректно подключается к ЭБУ и считывает данные (например, обороты двигателя или температуру охлаждающей жидкости), прошивка установлена успешно. При сбоях повторите процедуру обновления или замените адаптер – некоторые клоны не поддерживают перепрошивку из-за аппаратных ограничений.

Подключение Elm327 к диагностическому разъёму автомобиля

Диагностический разъём OBD-II (On-Board Diagnostics) присутствует во всех автомобилях, выпущенных после 1996 года для рынков США и Европы, а с 2001 года – для бензиновых и с 2004 года – для дизельных моделей в России. Расположение разъёма варьируется: чаще всего он находится под рулевой колонкой, за бардачком, в центральной консоли или под крышкой панели приборов. В редких случаях – в моторном отсеке или под сиденьем водителя. Перед подключением Elm327 уточните точное местоположение разъёма по руководству пользователя автомобиля или с помощью поиска по VIN-коду.

Elm327 подключается к 16-контактному разъёму OBD-II напрямую, без дополнительных переходников, если автомобиль соответствует стандарту. Убедитесь, что адаптер совместим с протоколом вашего авто: CAN (ISO 15765-4) используется в большинстве современных машин, а более старые модели могут работать по протоколам ISO 9141-2, ISO 14230-4 (KWP2000) или SAE J1850 (PWM/VPW). Несовпадение протоколов приведёт к отсутствию связи с ЭБУ. Проверить поддерживаемые протоколы можно через приложение Torque или OBD Auto Doctor после успешного подключения.

Перед установкой адаптера заглушите двигатель и выключите зажигание. Это предотвратит короткое замыкание и повреждение электронных компонентов. Вставляйте Elm327 в разъём до упора – слышимый щелчок подтвердит фиксацию. Не применяйте силу: если адаптер не входит, проверьте ориентацию (ключ на разъёме должен совпадать с пазом на Elm327) или наличие посторонних предметов в гнезде. После подключения включите зажигание, не запуская двигатель, чтобы активировать диагностическую шину.

В некоторых автомобилях (например, Toyota, Lexus, Subaru) разъём OBD-II может быть частично или полностью обесточен при выключенном зажигании. В таких случаях потребуется включить зажигание для подачи питания на адаптер. Если Elm327 не определяется, проверьте предохранители, отвечающие за диагностическую цепь (обычно обозначены как «OBD», «DLC» или «ECU»). В редких случаях разъём может быть отключён заводом-изготовителем – тогда потребуется активация через дилерский сканер.

• Не используйте Elm327 с повреждённым корпусом или окисленными контактами – это может вызвать нестабильную работу или выход из строя ЭБУ.
• Избегайте подключения адаптера при работающем двигателе на автомобилях с чувствительной электроникой (например, BMW, Mercedes, Audi).
• Если автомобиль оборудован системой Start-Stop, отключите её перед диагностикой, чтобы избежать прерываний связи.
• Не оставляйте Elm327 подключённым на длительное время без надобности – это разряжает аккумулятор.

После физического подключения проверьте индикацию на адаптере: зелёный или синий светодиод должен мигать, сигнализируя о подаче питания и готовности к работе. Если светодиод не горит, проблема может быть в отсутствии питания на разъёме, неисправности самого Elm327 или повреждении проводки. Для диагностики используйте мультиметр: напряжение между контактами 16 (+12В) и 4/5 (масса) должно составлять 11–14В при включённом зажигании.

В случае отсутствия связи с ЭБУ через Bluetooth/Wi-Fi проверьте настройки брандмауэра на смартфоне и отключите VPN. На некоторых автомобилях (например, Renault, Nissan) требуется активация диагностического режима через комбинацию клавиш на панели приборов или последовательное включение зажигания. Если адаптер определяется, но приложение не видит ЭБУ, обновите прошивку Elm327 через официальное ПО производителя или замените адаптер на модель с поддержкой всех протоколов (например, Vgate iCar Pro).
