На Форд Фокус 2 предохранители размещены в двух основных блоках: под капотом и в салоне. Первый блок находится в моторном отсеке, рядом с аккумулятором, и закрыт пластиковой крышкой с надписью «Power Distribution Box». Здесь сосредоточены предохранители, отвечающие за критически важные системы: стартер, генератор, ABS, вентилятор охлаждения и топливный насос. Второй блок расположен в салоне, слева от рулевой колонки, за пластиковой панелью под приборной доской. В нём находятся предохранители для электроники салона: прикуривателя, аудиосистемы, стеклоподъёмников, подогрева сидений и освещения.
Для быстрого поиска нужного предохранителя используйте схему, нанесённую на внутреннюю сторону крышек блоков. На крышке моторного отсека указаны номера предохранителей и их номиналы (например, F36 – 10A для системы зарядки). В салонном блоке схема расположена на обратной стороне панели, которую нужно снять, потянув на себя. Обратите внимание: на Форд Фокус 2 дорестайлинговой версии (2004–2007) и рестайлинговой (2008–2011) схемы могут отличаться, особенно в части предохранителей для климат-контроля и парктроника.
Перед заменой предохранителя обязательно отключите зажигание и проверьте номинал на сгоревшем элементе. Используйте только предохранители с указанным в схеме значением – установка более мощного может привести к возгоранию проводки. Если новый предохранитель сразу перегорает, проблема кроется в коротком замыкании или неисправности потребителя. В таких случаях проверьте цепь мультиметром или обратитесь к электрику.
Для доступа к салонному блоку снимите нижнюю часть панели под рулём: она крепится на двух пластиковых защёлках. В моторном отсеке крышка блока предохранителей фиксируется зажимами – нажмите на них, чтобы открыть. Некоторые предохранители (например, F40 – 30A для вентилятора охлаждения) могут быть скрыты под дополнительной пластиковой накладкой. При работе в моторном отсеке избегайте попадания влаги на контакты – это может вызвать окисление и сбои в работе электросистемы.
Где искать предохранители на Форд Фокус 2: схема расположения
На Форд Фокус 2 предохранители размещены в двух основных блоках: под капотом и в салоне. Первый блок находится в моторном отсеке слева от аккумулятора, закрыт пластиковой крышкой с надписью «Fuses». Второй – в салоне, под бардачком с пассажирской стороны, за защитной панелью.
В моторном отсеке сосредоточены предохранители, отвечающие за критические системы: ABS, генератор, топливный насос, вентилятор охлаждения. Например, предохранитель F37 (30А) защищает цепь стартера, а F40 (60А) – основной блок управления двигателем. Перед заменой обязательно отключите аккумулятор.
В салонном блоке расположены предохранители для электроники: прикуривателя, аудиосистемы, стеклоподъемников, подогрева сидений. Предохранитель F29 (20А) отвечает за прикуриватель, F36 (10А) – за центральный замок. Крышка блока содержит схему с обозначениями, но она часто стирается – сверяйтесь с руководством по эксплуатации.
Для доступа к салонному блоку снимите декоративную панель под бардачком, потянув её на себя. Крепится она на пластиковых защёлках – не прилагайте чрезмерных усилий. Внутри вы увидите два ряда предохранителей: верхний (номера 1–24) и нижний (25–48). Номера нанесены на корпус блока, но могут быть нечитаемыми – используйте фонарик.
Перед заменой предохранителя определите причину перегорания. Частые случаи: короткое замыкание в проводке прикуривателя (F29), неисправность моторчика стеклоочистителя (F11, 25А). Если новый предохранитель сразу перегорает – ищите проблему в цепи, а не в самом элементе.
Для извлечения предохранителей используйте специальный пинцет, который закреплён на крышке моторного блока. В салонном блоке пинцет может отсутствовать – подойдут тонкие плоскогубцы или отвёртка с узким жалом. Не применяйте металлические предметы без изоляции: риск короткого замыкания.
На крышке моторного блока есть схема с цветовой маркировкой предохранителей. Например, жёлтый – 20А, красный – 10А, синий – 15А. В салонном блоке маркировка менее очевидна: ориентируйтесь на номера и силу тока, указанные рядом с гнёздами. Запасные предохранители хранятся в специальном отсеке на крышке салонного блока.
Если предохранитель отсутствует в запасе, временно замените его на элемент с меньшим номиналом (например, 10А вместо 15А), но не превышайте допустимый ток. Это защитит цепь до покупки оригинального предохранителя. Никогда не используйте «жучки» – это приведёт к возгоранию проводки.

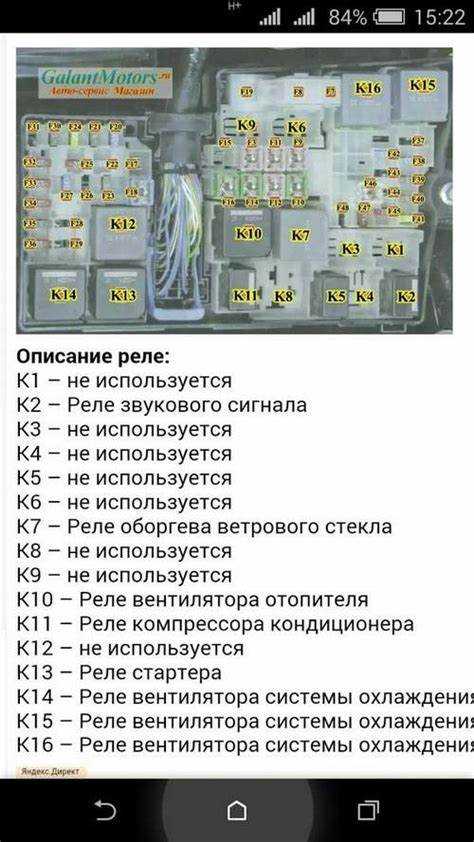

Основные блоки предохранителей в салоне Форд Фокус 2
В салоне Ford Focus 2 расположены два ключевых блока предохранителей: под приборной панелью слева от рулевой колонки и в бардачке. Первый блок (под панелью) закрыт пластиковой крышкой с защёлками – для доступа достаточно потянуть её на себя. Здесь сосредоточены предохранители, отвечающие за критически важные системы: освещение салона, стеклоочистители, обогрев зеркал, аудиосистему и прикуриватель. Номиналы предохранителей варьируются от 5 до 30 А, а их расположение указано на обратной стороне крышки блока.
Второй блок находится в бардачке – для его извлечения нужно нажать на боковые фиксаторы и опустить крышку вниз. Этот модуль содержит предохранители для дополнительных функций: электропривод сидений, климат-контроль, подогрев лобового стекла и модуль управления кузовом (BCM). Особое внимание стоит уделить предохранителю F37 (15 А) – он отвечает за работу центрального замка и иммобилайзера. При проблемах с этими системами проверка начинается именно здесь.
Для быстрого поиска неисправностей используйте следующую таблицу с наиболее востребованными предохранителями салонного блока:
| Номер | Номинал (А) | Назначение |
|---|---|---|
| F13 | 10 | Освещение салона, плафон багажника |
| F27 | 20 | Прикуриватель, розетка 12 В |
| F36 | 10 | Стеклоочистители, омыватель |
| F40 | 15 | Обогрев зеркал, заднее стекло |
| F41 | 10 | Аудиосистема, навигация |
При замене предохранителя всегда используйте элемент с идентичным номиналом – превышение допустимого тока приведёт к повреждению проводки или возгоранию. Если новый предохранитель перегорает сразу после установки, ищите короткое замыкание в цепи: проверьте провода на повреждения, окисление контактов или неисправность потребителя. Для диагностики используйте мультиметр в режиме прозвонки – сопротивление исправной цепи должно стремиться к нулю.
В салонных блоках Ford Focus 2 часто встречаются проблемы с окислением контактов, особенно в местах крепления предохранителей. Для профилактики раз в год снимайте крышки блоков и обрабатывайте контакты спреем для электрических соединений (например, Kontakt 60) или очищайте их ластиком. Не используйте металлические инструменты для извлечения предохранителей – это может повредить посадочные гнёзда. Вместо этого применяйте пластиковый пинцет, который обычно идёт в комплекте с запасными предохранителями в автомобиле.
Расположение блока предохранителей под капотом автомобиля
На Форд Фокус 2 основной блок предохранителей под капотом находится в моторном отсеке, с правой стороны по ходу движения. Он скрыт под черной пластиковой крышкой, закрепленной на двух защелках. Чтобы получить доступ, достаточно отстегнуть фиксаторы и снять крышку – внутри вы увидите два ряда предохранителей и реле, пронумерованные от F1 до F67. Маркировка нанесена на внутреннюю сторону крышки, но часто стирается, поэтому рекомендуется заранее распечатать или сохранить схему в телефоне.
Блок разделен на две части: верхняя содержит реле и мощные предохранители (например, F1 на 80А для генератора, F2 на 60А для ABS), нижняя – стандартные предохранители на 10–30А. Особое внимание стоит уделить предохранителям F3 (30А, вентилятор охлаждения), F4 (20А, топливный насос) и F5 (15А, система зажигания). При перегорании любого из них двигатель может не запуститься или работать с перебоями.
- Перед заменой предохранителя обязательно выключите зажигание и отсоедините клемму аккумулятора – это исключит короткое замыкание.
- Используйте только предохранители с указанным на схеме номиналом. Установка более мощного может привести к возгоранию проводки.
- Если новый предохранитель сразу перегорает, проверьте цепь на наличие повреждений или короткого замыкания – проблема не в самом предохранителе.
В некоторых модификациях Форд Фокус 2 (особенно с дизельными двигателями) рядом с основным блоком может располагаться дополнительный модуль предохранителей для системы впрыска или турбонаддува. Он обычно меньше по размеру и находится ближе к аккумулятору. На крышке этого блока также нанесена схема, но она менее подробная – для точной идентификации используйте руководство по эксплуатации конкретной модели.
Для удобства обслуживания держите в бардачке автомобиля запасные предохранители разных номиналов (10А, 15А, 20А, 30А) и пластиковый пинцет для извлечения. Пинцет часто крепится на внутренней стороне крышки основного блока. Если его нет, подойдет обычный медицинский, но избегайте металлических инструментов – они могут повредить контакты или вызвать замыкание.
Как открыть крышку блока предохранителей в салоне
На Форд Фокус 2 блок предохранителей в салоне расположен под бардачком с левой стороны от педального узла. Чтобы добраться до него, сдвиньте водительское сиденье максимально назад для удобства. Крышка крепится на пластиковых защелках – нажмите на верхний край крышки большими пальцами, одновременно потянув её на себя. Защелки сработают с характерным щелчком, после чего крышка легко снимется.
Если крышка не поддаётся, проверьте, не мешают ли ей боковые упоры или грязь в пазах. Не используйте отвёртки или другие инструменты – это может повредить пластиковые фиксаторы. В некоторых случаях помогает лёгкое покачивание крышки из стороны в сторону при нажатии. После снятия осмотрите внутреннюю поверхность крышки: на ней нанесена схема расположения предохранителей с указанием их номиналов и назначения.
При обратной установке убедитесь, что крышка встала ровно в пазы, и защелкните её до упора. Если фиксаторы сломаны, замените крышку целиком – артикул оригинальной детали для Форд Фокус 2: 1473860. Не закрывайте блок без крышки: это может привести к попаданию пыли и влаги, что вызовет коррозию контактов.

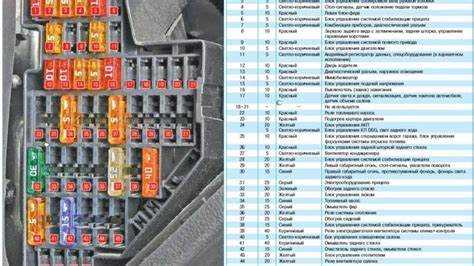

Схема предохранителей на панели приборов Форд Фокус 2
Панель предохранителей в салоне Форд Фокус 2 расположена под бардачком с левой стороны. Чтобы получить доступ, снимите пластиковую крышку, потянув её на себя – крепления фиксируются защёлками. На внутренней стороне крышки нанесена схема с номерами и назначением предохранителей, но она часто стирается или нечитаема. Основные элементы, защищаемые этой панелью: цепи приборной панели (F21, 10А), подсветка (F29, 7,5А), аудиосистема (F36, 15А), климат-контроль (F40, 10А) и прикуриватель (F41, 20А). Для проверки используйте мультиметр или визуально осмотрите плавкую вставку – перегоревший предохранитель имеет разорванную нить.
| Номер | Номинал (А) | Назначение |
|---|---|---|
| F21 | 10 | Приборная панель, иммобилайзер |
| F29 | 7,5 | Подсветка салона, регулятор яркости |
| F36 | 15 | Аудиосистема, CD-чейнджер |
| F40 | 10 | Климат-контроль, вентилятор отопителя |
| F41 | 20 | Прикуриватель, розетка 12В |
| F46 | 10 | Блок управления кузовом (BCM) |
При замене используйте предохранители только указанного номинала – превышение приведёт к повреждению проводки. Если новый предохранитель сразу перегорает, проверьте цепь на короткое замыкание: отсоедините потребитель (например, магнитолу) и прозвоните провода тестером.
Где находятся предохранители для прикуривателя и мультимедиа
На Форд Фокус 2 предохранители прикуривателя и мультимедийной системы расположены в двух основных блоках: салонном и подкапотном. Салонный блок находится под бардачком с левой стороны, за пластиковой крышкой. Чтобы добраться до него, снимите крышку, потянув её на себя – крепления выполнены на защёлках. Подкапотный блок размещён рядом с аккумулятором, под чёрной пластиковой крышкой с надписью «Fuses».
Предохранитель прикуривателя на Форд Фокус 2 – это F37 (20 А) в салонном блоке. Он отвечает за питание гнезда прикуривателя и дополнительных розеток 12 В. Если прикуриватель не работает, первым делом проверьте именно этот предохранитель. Рядом с ним часто располагается реле R1, которое также может влиять на работу цепи.
Мультимедийная система (магнитола, усилитель, дисплей) защищена несколькими предохранителями. Основные из них:
- F47 (10 А) – питание головного устройства;
- F48 (15 А) – усилитель аудиосистемы;
- F63 (10 А) – дисплей и навигация (если установлена).
Все они находятся в салонном блоке. При проблемах с мультимедиа проверяйте их последовательно, начиная с F47.
В подкапотном блоке редко встречаются предохранители, связанные с прикуривателем или мультимедиа, но есть исключения. Например, на некоторых модификациях Форд Фокус 2 с 2008 года выпуска предохранитель F113 (30 А) может отвечать за общую цепь питания салона, включая розетки. Если салонные предохранители целы, а проблема сохраняется, осмотрите этот блок.
При замене предохранителей используйте только элементы с идентичным номиналом. Не вставляйте «жучки» или предохранители большего тока – это может привести к возгоранию проводки. Для проверки используйте мультиметр или визуально осмотрите плавкую вставку: если она перегорела, нить внутри будет разорвана. После замены протестируйте работу устройства, чтобы исключить короткое замыкание в цепи.

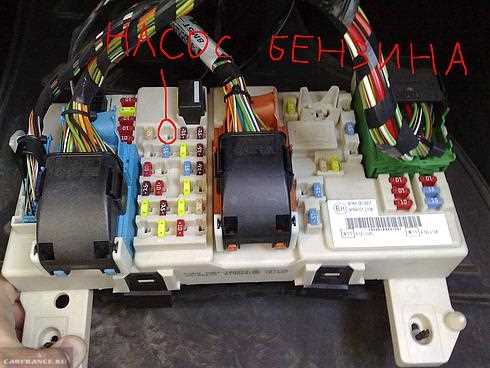

Как определить сгоревший предохранитель визуально
На Форд Фокус 2 большинство предохранителей выполнены в прозрачных корпусах из поликарбоната или стекла. Внутри видна тонкая металлическая нить – плавкий элемент. Если нить разорвана или оплавлена, предохранитель неисправен. Осмотрите корпус: почернение, помутнение или деформация пластика указывают на перегрев и срабатывание защиты.
Для проверки используйте фонарик или яркий свет. Направьте луч под углом – так легче заметить разрыв нити, особенно если она тонкая. У предохранителей на 5–10 А нить едва различима, поэтому осмотр требует внимания. Если нить цела, но корпус потемнел, проверьте контакты в блоке: окисление или нагар могут вызывать ложные срабатывания.
Некоторые предохранители, например, в блоке под капотом (№101–120), имеют цветовую маркировку по номиналу. Сгоревший элемент часто отличается по оттенку из-за перегрева. Однако цвет не всегда показателен – ориентируйтесь на целостность нити. В сомнительных случаях сравните с исправным предохранителем того же номинала.
Предохранители мини-формата (например, в салонном блоке) осматривайте с лупой. Разрыв нити может быть микроскопическим, особенно у элементов на 3–7,5 А. Если нить визуально цела, но электрическая цепь не работает, проверьте мультиметром – возможен обрыв без видимых повреждений.
Обратите внимание на предохранители с керамическими корпусами (редко встречаются на Фокус 2). У них нить скрыта внутри, поэтому единственный признак неисправности – трещина или оплавление корпуса. Такие элементы заменяйте сразу, даже если нить кажется целой: керамика теряет свойства после перегрева.
После визуального осмотра всегда проверяйте предохранитель на проводимость. Даже если нить выглядит целой, контактные ножки могут быть окислены или деформированы. Используйте тестер в режиме прозвонки: сопротивление исправного предохранителя должно стремиться к нулю. Если прибор показывает обрыв – элемент неисправен, даже без внешних повреждений.
Замена предохранителей: инструменты и последовательность действий
Для замены предохранителей на Форд Фокус 2 потребуются: пластиковый пинцет (обычно входит в комплект автомобиля, расположен в блоке предохранителей под капотом), мультиметр для проверки целостности цепи (при отсутствии визуальных повреждений), запасные предохранители соответствующего номинала (указан на крышке блока или в руководстве по эксплуатации). Избегайте использования металлических инструментов – риск короткого замыкания или повреждения контактов. Перед началом работ отключите зажигание и, при необходимости, снимите клемму с аккумулятора, если предохранитель относится к цепям с высоким энергопотреблением (например, стартер, топливный насос).
Сначала определите неисправный предохранитель по схеме на крышке блока или в мануале: визуально (обрыв нити) либо с помощью мультиметра в режиме прозвонки. Извлеките его пинцетом, потянув строго вертикально – наклон может повредить посадочное место. Установите новый предохранитель того же номинала (цвет корпуса соответствует силе тока: красный – 10А, синий – 15А, желтый – 20А и т.д.). Проверьте работоспособность цепи, включив соответствующее оборудование. Если предохранитель перегорает повторно – ищите короткое замыкание в проводке или неисправность потребителя.
