Демонтаж клапана из цилиндра – задача, требующая точности и понимания конструкции двигателя. В большинстве случаев для этого применяют специализированные съемники, но выбор метода зависит от типа привода клапанов, материала головки блока цилиндров (ГБЦ) и степени износа деталей. Например, в двигателях с верхним расположением распредвала (OHC) часто используют съемники с цанговым захватом, которые фиксируются за тарелку клапана, а в моторах с нижним распредвалом (OHV) – рычажные приспособления, работающие по принципу выпрессовки.
Перед началом работ необходимо снять ГБЦ и зафиксировать пружины клапанов. Для этого применяют компрессоры пружин двух типов: винтовые и гидравлические. Винтовые модели дешевле, но требуют больше усилий, особенно при работе с закисшими пружинами. Гидравлические обеспечивают равномерное сжатие, снижая риск повреждения направляющих втулок. Важно: при использовании компрессора усилие должно прикладываться строго по оси клапана, иначе возможен перекос тарелки или срыв инструмента.
Если клапан заклинило из-за нагара или деформации стержня, стандартные съемники могут не справиться. В таких случаях применяют термический метод: головку блока нагревают до 150–200°C, чтобы металл расширился, а затем резко охлаждают направляющую втулку сухим льдом или жидким азотом. Разница в температурном расширении ослабляет посадку клапана, облегчая его извлечение. Однако этот способ требует осторожности – перегрев может привести к короблению ГБЦ.
Для двигателей с алюминиевыми головками критически важно контролировать усилие при демонтаже. Превышение допустимой нагрузки (обычно 50–70 Н·м для большинства моделей) чревато срывом резьбы в отверстиях под болты крепления съемника. В таких ситуациях используют резьбовые вставки или приваривают гайки к поврежденным участкам. Альтернативой служат вакуумные съемники, которые фиксируют клапан за тарелку без механического воздействия на ГБЦ.
После извлечения клапана необходимо проверить состояние направляющей втулки и стержня. Износ более 0,05 мм на диаметр требует замены втулки, иначе новый клапан быстро выйдет из строя. Для проверки используют нутромер или калиброванный стержень. Если втулка сидит плотно, ее можно восстановить разверткой под ремонтный размер клапана. В случае сильного износа применяют гильзовку – установку тонкостенной втулки с последующей расточкой под номинальный диаметр.
Необходимые инструменты для демонтажа клапана без повреждений
Для безопасного извлечения клапана из цилиндра требуется набор специализированных инструментов, исключающих деформацию стержня, тарелки или седла. Основу составляют приспособления, обеспечивающие равномерное распределение усилия и предотвращающие перекосы. Без них риск задиров на направляющей втулке или сколов на кромке клапана возрастает в 3–5 раз, особенно при работе с алюминиевыми головками блока.
Ключевые инструменты:
- Рассухариватель клапанов – механический или гидравлический съемник, рассчитанный на усилие от 500 до 2000 кгс. Модели с регулируемым захватом (например, OTC 6498 или Lisam LS-100) подходят для двигателей с диаметром стержня от 5 до 12 мм. Важно выбирать устройство с фиксацией пружины под углом 90° к оси клапана, чтобы избежать боковых нагрузок.
- Магнитный держатель сухарей – предотвращает потерю мелких деталей при демонтаже. Оптимальный диаметр наконечника – 8–10 мм, сила магнита – не менее 2 кг. Альтернатива – вакуумный захват, но он менее надежен при наличии масляных отложений.
- Оправка для выпрессовки направляющих втулок – необходима, если клапан заклинило из-за износа втулки. Диаметр оправки должен соответствовать внутреннему диаметру втулки с допуском +0,05 мм. Для чугунных головок используют стальные оправки, для алюминиевых – бронзовые, чтобы исключить задиры.
Дополнительные приспособления сокращают время работы и минимизируют риски:
- Индикатор часового типа с магнитной стойкой – контролирует биение стержня клапана при извлечении. Допустимое отклонение – не более 0,03 мм на длине 100 мм. При превышении показателя требуется замена клапана или правка на специальном станке.
- Набор щупов для проверки зазора – измеряет люфт между стержнем и направляющей втулкой. Предельный зазор для бензиновых двигателей – 0,15 мм, для дизельных – 0,2 мм. При больших значениях демонтаж без предварительной замены втулки приведет к повреждению седла.
- Термофен с регулировкой температуры – нагревает головку блока до 120–150°C перед извлечением клапана, снижая усилие на 30–40%. Равномерный прогрев исключает локальные перегревы, которые могут вызвать коробление алюминиевых деталей.
Для финишной обработки посадочных поверхностей после демонтажа потребуются:
- Микрометр с диапазоном 0–25 мм – измеряет диаметр стержня клапана с точностью до 0,01 мм. Допустимый износ – не более 0,05 мм от номинала. При превышении клапан подлежит замене.
- Притирочная паста с абразивом 20–40 мкм – восстанавливает герметичность пары клапан-седло. Для первичной обработки используют крупнозернистую пасту (например, Permatex 80037), для финишной – мелкозернистую (Loctite 20416).
- Динамометрический ключ с диапазоном 10–100 Н·м – контролирует момент затяжки при установке новых сухарей. Превышение рекомендованного значения (обычно 15–25 Н·м) приводит к деформации тарелки пружины.
Инструменты должны соответствовать спецификациям производителя двигателя. Например, для моторов VAG 1.8T требуется рассухариватель с захватом под пружины диаметром 28–32 мм, а для Toyota 2JZ-GTE – оправка для втулок с внутренним диаметром 6,0 мм. Использование универсальных приспособлений без учета конструктивных особенностей увеличивает вероятность повреждений на 60–70%.
Как правильно зафиксировать распредвал перед снятием клапанов
Перед демонтажем клапанов распредвал необходимо зафиксировать, чтобы исключить его случайное проворачивание. Для этого используют специальные приспособления: стопорные пластины, штифты или болты, в зависимости от конструкции двигателя. В большинстве современных моторов предусмотрены технологические отверстия в шестерне распредвала или задней крышке ГРМ – в них вкручивают фиксирующий болт М6–М10 с резьбой, соответствующей заводским требованиям. Например, на двигателях ВАЗ классической серии применяют болт М8×1,25, а на агрегатах семейства Z18XER (Opel) – штифт диаметром 6 мм.
Если фиксирующих отверстий нет, распредвал блокируют через шестерню. Для этого между зубьями звездочки и корпусом головки цилиндров устанавливают металлический клин толщиной 3–5 мм или специальный зажим. Важно: при использовании клина его нельзя вбивать с усилием – это может деформировать зубья или сместить фазы газораспределения. Альтернативный метод – фиксация через шкив коленвала: при положении поршня первого цилиндра в ВМТ совмещают метки на шкиве и крышке ГРМ, затем устанавливают стопорный штифт в маховик или шкив.
На двигателях с цепным приводом ГРМ перед фиксацией распредвала проверяют натяжение цепи. Ослабленная цепь может вызвать смещение фаз при затяжке фиксатора, что приведет к повреждению клапанов при последующей сборке. Для надежной фиксации используют динамометрический ключ: момент затяжки стопорного болта должен соответствовать заводским параметрам (например, 12–15 Н·м для болта М8). Превышение момента чревато срывом резьбы в алюминиевом корпусе головки.
После установки фиксатора проверяют отсутствие люфта распредвала в осевом и радиальном направлениях. Для этого слегка проворачивают вал рукой – он должен оставаться неподвижным. Если наблюдается смещение, повторяют процедуру фиксации, убедившись в правильности совмещения меток и целостности резьбы. На двигателях с двумя распредвалами (DOHC) каждый вал фиксируют отдельно, используя парные стопорные пластины или болты, чтобы исключить перекос при снятии клапанов.
Пошаговая разборка головки блока цилиндров для доступа к клапанам
Перед началом работ слейте охлаждающую жидкость и масло из двигателя. Отсоедините аккумулятор и демонтируйте навесное оборудование: генератор, стартер, впускной и выпускной коллекторы. Маркируйте все провода и шланги, чтобы избежать ошибок при сборке. Для двигателей с турбонаддувом дополнительно снимите турбокомпрессор и интеркулер.
Отверните болты крепления головки блока цилиндров (ГБЦ) в последовательности, обратной затяжке. Для большинства рядных 4-цилиндровых двигателей порядок ослабления: 8-6-2-4-1-3-7-5 (нумерация от передней части двигателя). Используйте динамометрический ключ с усилием на 10–15% ниже рекомендованного момента затяжки. Примерные значения для распространённых двигателей:
| Двигатель | Момент затяжки болтов ГБЦ (Н·м) | Последовательность ослабления |
|---|---|---|
| ВАЗ 21083 (1.5 л) | 69–85 | 10-5-2-8-6-3-7-4-9-1 |
| Toyota 4A-FE (1.6 л) | 54–64 | 8-4-1-5-7-3-6-2 |
| Volkswagen EA888 (2.0 TSI) | 90–100 | 10-4-2-6-8-1-3-5-7-9 |
Снимите ГБЦ, используя специальные направляющие штифты или рычаги. Избегайте перекосов – поддевайте головку равномерно с обеих сторон. Осмотрите привалочные поверхности блока и головки на наличие деформаций. Проверьте плоскостность с помощью лекальной линейки и щупа: допуск не более 0,05 мм на 100 мм длины. При превышении – шлифовка обязательна.
Демонтируйте толкатели, коромысла или гидрокомпенсаторы. Для двигателей с верхним расположением распредвала (OHC/DOHC) сначала снимите распредвал, отвернув крышки подшипников в порядке от краёв к центру. Зафиксируйте клапаны от падения в цилиндр с помощью магнитного держателя или пружинного приспособления. Извлеките сухари клапанов специальным съёмником – не используйте плоскогубцы или молоток.
Очистите каналы охлаждения и масляные каналы ГБЦ от накипи и отложений. Для удаления нагара с камер сгорания и клапанов используйте пескоструйный аппарат с мелкодисперсным абразивом (давление не более 3 бар) или химические очистители на основе ортофосфорной кислоты. Избегайте механической чистки металлическими щётками – риск повреждения поверхностей.
Проверьте состояние направляющих втулок клапанов. Измерьте зазор между стержнем клапана и втулкой с помощью нутромера и микрометра. Предельные значения для большинства бензиновых двигателей: впускные клапаны – 0,02–0,05 мм, выпускные – 0,03–0,07 мм. При превышении замените втулки с помощью оправки и пресса. После запрессовки разверните отверстие до номинального размера.
Соберите ГБЦ в обратной последовательности. Установите новые маслосъёмные колпачки, используя оправку для запрессовки. Затяните болты крепления ГБЦ в 3–4 этапа с постепенным увеличением момента. Для двигателей с алюминиевой головкой обязателен прогрев до 80–90°C перед окончательной затяжкой. Проверьте герметичность системы охлаждения и отсутствие течей масла после запуска.
Методы извлечения заклинивших или прикипевших клапанов
Первый этап – диагностика степени прикипания. Если клапан не поддаётся при стандартном усилии съёмника (до 50 Н·м), применяют локальный нагрев направляющей втулки до 150–200°C с помощью индукционного нагревателя или газовой горелки с узким соплом. Температурный градиент между втулкой и стержнем клапана (разница в 80–120°C) разрушает окисные плёнки, снижая усилие извлечения на 40–60%. Для алюминиевых головок критичен контроль температуры: превышение 220°C ведёт к деформации посадочных мест. После нагрева используют гидравлический съёмник с усилием до 100 кН, фиксируя его за тарелку клапана через адаптер из закалённой стали 40Х.
Химические методы эффективны при коррозии низкой и средней интенсивности. Растворы на основе ортофосфорной кислоты (30–40% концентрация) или специализированные составы типа Liqui Moly Ventil Sauber наносят на стержень клапана и направляющую втулку на 12–24 часа. Для ускорения реакции применяют ультразвуковую ванну с частотой 40 кГц – вибрация разрушает микросвязи окислов. После обработки клапан извлекают ударным методом: через оправку диаметром на 0,1–0,2 мм меньше стержня наносят серию ударов массой 0,5–1 кг с частотой 2–3 Гц. При глубокой коррозии (толщина окисного слоя >0,05 мм) комбинируют химию с механическим воздействием – фрезерованием канавок на стержне для срыва прикипевших участков.
Использование съемника клапанов: выбор и техника применения
Съемники клапанов делятся на два основных типа: механические и гидравлические. Механические модели, такие как винтовые или рычажные, подходят для большинства бензиновых двигателей с диаметром стержня клапана до 8 мм. Гидравлические съемники применяются для дизельных агрегатов или при работе с клапанами увеличенного диаметра (9–12 мм), где требуется усилие свыше 500 кгс. Выбор зависит от конструкции головки блока цилиндров (ГБЦ) и материала клапанов: для алюминиевых ГБЦ предпочтительны модели с регулируемым усилием, чтобы избежать деформации направляющих втулок.
Перед использованием съемника проверьте совместимость его рабочей части с тарелкой клапана. Стандартные съемники оснащены захватами под тарелки диаметром 25–45 мм, но для некоторых двигателей (например, VAG 1.8T или BMW N57) требуются адаптеры с нестандартным профилем. Измерьте толщину тарелки штангенциркулем: если она менее 2 мм, используйте съемник с мягкими губками или прокладками из меди, чтобы не повредить поверхность.
Техника применения механического съемника начинается с фиксации ГБЦ в тисках через деревянные проставки. Установите съемник так, чтобы его центральный винт упирался в торец стержня клапана, а захваты плотно обхватили тарелку. Вращайте винт по часовой стрелке с усилием 10–15 Н·м, контролируя равномерность хода. Если клапан не поддается после 3–4 оборотов, прекратите работу и проверьте наличие нагара на стержне или заклинивание в направляющей втулке.
Гидравлические съемники требуют предварительной прокачки системы. Заполните резервуар маслом И-20А или гидравлической жидкостью, удалите воздух из шлангов, нажав на рычаг 5–6 раз. Установите съемник на клапан, убедившись, что упорный шток центрирован относительно стержня. Плавно качайте рычаг с частотой 1–2 нажатия в секунду, избегая резких движений – превышение давления свыше 60 МПа может привести к разрушению тарелки или обрыву стержня.
Для клапанов с сухарями особого типа (например, коническими или разрезными) используйте специализированные съемники с раздвижными губками. Модели с магнитными захватами (как у Force 5055) эффективны при работе с мелкими сухарями, но требуют очистки поверхности тарелки от масла и металлической стружки. Перед демонтажем нанесите на резьбу съемника графитовую смазку – это снизит трение и предотвратит заклинивание винта при высоких нагрузках.
При извлечении клапанов из чугунных ГБЦ (например, ЗМЗ-406 или ЯМЗ-236) учитывайте повышенную хрупкость материала. Используйте съемники с ограничителем хода, чтобы избежать ударных нагрузок на направляющие втулки. Для двигателей с верхним расположением распредвала (DOHC) выбирайте компактные модели, такие как Lisle 45800, которые позволяют работать в ограниченном пространстве между распредвалами и пружинами.
После извлечения клапана осмотрите съемник на предмет деформаций. Проверьте состояние резьбы центрального винта и губок: задиры или сколы указывают на необходимость замены инструмента. Храните съемник в сухом месте, смазав рабочие поверхности консистентной смазкой (например, Литол-24), чтобы предотвратить коррозию. Для длительного хранения гидравлических моделей слейте жидкость и закройте штуцеры защитными колпачками.
В случае заклинивания клапана в направляющей втулке не пытайтесь увеличить усилие на съемнике. Вместо этого прогрейте ГБЦ до 80–90°C строительным феном или инфракрасной лампой – тепловое расширение облегчит извлечение. Если клапан все равно не поддается, используйте метод «обратного удара»: установите на тарелку медную проставку и нанесите резкий удар молотком массой 300–500 г, направленный вдоль оси стержня. Этот прием эффективен для клапанов с нагаром толщиной более 0,5 мм, но требует точности, чтобы не повредить седло.
Как избежать деформации направляющих втулок при снятии клапанов
Направляющие втулки клапанов – один из самых уязвимых элементов при демонтаже. Их деформация приводит к нарушению герметичности, повышенному износу стержня клапана и утечкам масла. Основная причина повреждений – неравномерное приложение силы или использование неподходящего инструмента. Чтобы минимизировать риски, соблюдайте последовательность действий и применяйте специализированные приспособления.
Перед началом работ прогрейте головку блока цилиндров до температуры 60–80°C. Это снижает усилие, необходимое для извлечения клапана, за счет теплового расширения металла. Однако перегрев свыше 100°C может вызвать необратимые изменения в структуре материала втулки, особенно если она изготовлена из бронзы или чугуна. Используйте термометр для контроля температуры.
Для снятия клапанов применяйте съемники с гидравлическим или винтовым приводом. Ручные молотки и ударные инструменты категорически исключены – даже легкие удары создают локальные перегрузки, приводящие к микротрещинам или смятию втулки. Оптимальный вариант – съемник с регулируемым усилием, например, модель OTC 6492 или Lisle 54000, которые обеспечивают плавное выпрессовывание без рывков.
- Проверьте соосность съемника относительно стержня клапана. Смещение даже на 0,5 мм увеличивает нагрузку на одну сторону втулки, что приводит к ее деформации. Используйте центрирующие втулки или лазерные указатели для точного позиционирования.
- Нанесите на стержень клапана тонкий слой смазки на основе дисульфида молибдена (например, Molykote G-N Metal Assembly Paste). Это снижает коэффициент трения на 30–40% и предотвращает задиры.
- Применяйте съемники с обратным захватом. Они фиксируют клапан за тарелку, а не за стержень, исключая радиальные нагрузки на втулку.
Если клапан заклинило из-за нагара или коррозии, не пытайтесь выбить его силой. Вместо этого используйте проникающие составы: WD-40 Specialist Penetrant или Liqui Moly LM-40 Multi-Spray. Нанесите средство на стык клапана и втулки, выдержите 15–20 минут, затем повторите попытку демонтажа. При сильном окислении допустимо легкое постукивание резиновым молотком по тарелке клапана – но только после прогрева и обработки проникающей смазкой.
После извлечения клапана осмотрите втулку на предмет задиров, овальности или трещин. Измерьте внутренний диаметр микрометром в трех сечениях: верхнем, среднем и нижнем. Допустимое отклонение от номинального размера – не более 0,02 мм. Если зазор превышает 0,05 мм, втулку необходимо заменить. Для проверки овальности используйте индикатор часового типа с ценой деления 0,01 мм.
При установке новых клапанов или повторном монтаже старых обязательно используйте развертку для калибровки втулки. Это устраняет микродеформации, возникшие при демонтаже, и обеспечивает равномерный зазор. Развертка должна соответствовать диаметру стержня клапана с допуском +0,01–0,02 мм. Например, для клапана диаметром 8 мм используйте развертку 8,01–8,02 мм. После обработки промойте втулку в ультразвуковой ванне с очистителем CRC Brake Parts Cleaner для удаления стружки и абразивных частиц.

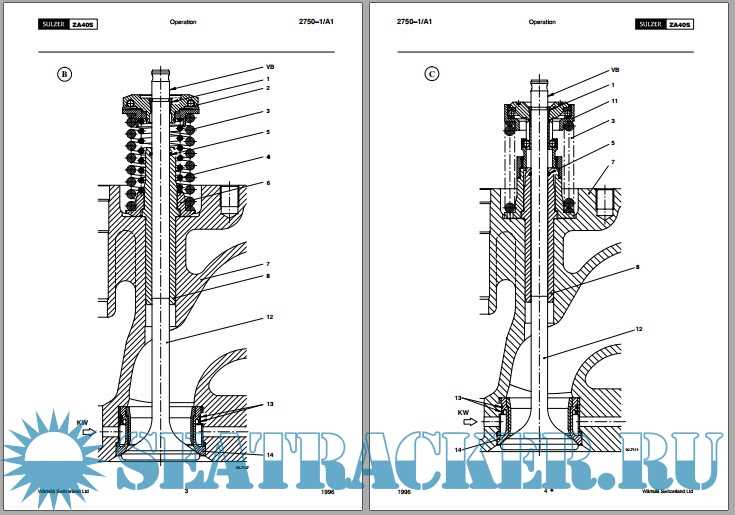

Очистка и проверка состояния седел клапанов после демонтажа
После извлечения клапанов седла требуют тщательной очистки от нагара, масляных отложений и продуктов износа. Используйте металлическую щетку с латунной или нержавеющей щетиной – абразивные материалы (наждачная бумага, стальная вата) могут повредить поверхность. Для труднодоступных мест подойдет шабер с заточкой под 30–45° или специальная насадка на дрель с нейлоновой щеткой. Удалите все отложения до появления чистого металла, избегая чрезмерного давления, чтобы не деформировать кромку седла. При наличии глубоких рисок или выработки свыше 0,1 мм потребуется шлифовка или фрезеровка.
Проверка геометрии седла начинается с визуального осмотра: трещины, сколы или неравномерный износ указывают на необходимость ремонта. Для точной оценки используйте калибр-шаблон или притирочную пасту с клапаном – нанесите тонкий слой пасты на фаску клапана, вставьте его в направляющую и проверните 2–3 раза. Равномерный матовый след на седле подтверждает правильную посадку; разрывы или концентрические кольца сигнализируют о деформации. Угол фаски седла (обычно 45° для впускных и 45–60° для выпускных клапанов) измеряется угломером или шаблоном – отклонение более 1° требует корректировки.
При обнаружении выработки седла шлифуются под нужный угол с помощью специальных фрез или станка для обработки седел. Для чугунных головок используйте фрезы из быстрорежущей стали (HSS), для алюминиевых – твердосплавные. Обработку начинайте с черновой фрезы (угол на 1–2° меньше требуемого), затем доводите чистовой. После шлифовки проверьте ширину рабочей фаски: для впускных клапанов оптимально 1,2–1,5 мм, для выпускных – 1,5–2,0 мм. Превышение этих значений снижает герметичность, уменьшение – ускоряет износ. Завершите процедуру промывкой седел бензином или очистителем карбюратора и продувкой сжатым воздухом.
Особенности снятия клапанов на двигателях с гидрокомпенсаторами
Двигатели с гидрокомпенсаторами требуют особого подхода при демонтаже клапанов из-за наличия саморегулирующихся элементов в приводе. Перед началом работ необходимо слить масло из системы смазки, так как гидрокомпенсаторы под давлением могут вытолкнуть масло через зазоры, загрязняя рабочую зону. Используйте емкость объемом не менее 5 литров для сбора отработанной жидкости, чтобы избежать попадания масла на ремни или шкивы.
Снятие распределительного вала на таких двигателях часто сопровождается выпадением гидрокомпенсаторов из своих посадочных мест. Чтобы предотвратить это, применяйте специальные фиксаторы или магнитные держатели. Если гидрокомпенсатор все же выпал, перед установкой его необходимо промыть в чистом бензине или дизельном топливе, удаляя загрязнения из внутренних каналов. Проверьте состояние плунжерной пары: при наличии задиров или износа свыше 0,02 мм деталь подлежит замене.
При демонтаже клапанов используйте съемник с регулируемым усилием, чтобы не деформировать стержень клапана. Гидрокомпенсаторы создают дополнительное сопротивление при сжатии пружин, поэтому стандартные съемники могут не справиться. Рекомендуется применять инструмент с гидравлическим или пневматическим приводом, рассчитанный на усилие не менее 200 кгс. Перед снятием пружины зафиксируйте клапан через свечное отверстие с помощью металлического прутка диаметром 6–8 мм, чтобы избежать его падения в цилиндр.
После извлечения клапанов осмотрите направляющие втулки на предмет износа. На двигателях с гидрокомпенсаторами допустимый зазор между стержнем клапана и втулкой составляет 0,02–0,04 мм для впускных и 0,03–0,05 мм для выпускных клапанов. Превышение этих значений приводит к нестабильной работе гидрокомпенсаторов из-за утечек масла. При необходимости замените втулки, используя развертку соответствующего диаметра для обеспечения соосности.
Перед обратной сборкой проверьте работоспособность гидрокомпенсаторов. Для этого погрузите их в емкость с чистым моторным маслом и надавите на плунжер. Если он перемещается с заметным сопротивлением и возвращается в исходное положение за 5–10 секунд, деталь исправна. При заедании или слишком быстром ходе замените гидрокомпенсатор. Установите клапаны в обратной последовательности, соблюдая момент затяжки тарелок пружин: для большинства двигателей он составляет 20–25 Н·м.
После сборки запустите двигатель и дайте ему поработать на холостом ходу 5–10 минут. Прислушайтесь к шуму: характерный стук гидрокомпенсаторов в первые секунды работы – нормальное явление, но он должен исчезнуть после прогрева. Если стук сохраняется, проверьте уровень масла и при необходимости выполните повторную диагностику гидрокомпенсаторов. Не допускайте работы двигателя на повышенных оборотах до полного исчезновения посторонних шумов.
