4-тактный двигатель внутреннего сгорания – основа современного автомобилестроения, обеспечивающая эффективное преобразование химической энергии топлива в механическую работу. Его цикл состоит из четырёх чётко разделённых тактов: впуск, сжатие, рабочий ход и выпуск. Каждый такт занимает 180° поворота коленчатого вала, а полный цикл завершается за два оборота (720°). Такая конструкция позволяет достичь оптимального баланса между мощностью, экономичностью и долговечностью.
Впускной такт начинается с открытия впускного клапана при движении поршня от верхней мёртвой точки (ВМТ) к нижней (НМТ). Разрежение, создаваемое поршнем, втягивает топливно-воздушную смесь (в бензиновых двигателях) или чистый воздух (в дизелях) в цилиндр. Давление в цилиндре на этом этапе падает до 0,7–0,9 бар, а температура смеси составляет 30–80°C. Критическое значение имеет синхронизация фаз газораспределения: опережение открытия впускного клапана на 5–20° до ВМТ улучшает наполнение цилиндра на высоких оборотах.
На такте сжатия оба клапана закрыты, а поршень движется к ВМТ, сжимая смесь. Степень сжатия в бензиновых двигателях ограничена 9–12 единицами из-за риска детонации, тогда как в дизелях она достигает 14–23, что повышает термический КПД до 40–45%. Давление в конце сжатия поднимается до 15–25 бар, а температура – до 500–700°C. Для предотвращения преждевременного воспламенения топлива в бензиновых моторах используют свечи зажигания с точно рассчитанным моментом искрообразования (5–30° до ВМТ).
Рабочий ход – единственный такт, генерирующий полезную работу. В бензиновых двигателях смесь поджигается искрой, в дизелях – самовоспламеняется от сжатия. Давление в цилиндре резко возрастает до 50–80 бар, а температура достигает 2000–2500°C. Поршень под действием расширяющихся газов движется к НМТ, передавая усилие через шатун на коленчатый вал. Эффективность этого процесса зависит от формы камеры сгорания, качества распыла топлива и скорости горения смеси.
Выпускной такт завершает цикл: поршень движется к ВМТ, выталкивая отработавшие газы через открытый выпускной клапан. Давление в цилиндре снижается до 1,1–1,3 бар, а температура – до 600–900°C. Для улучшения очистки цилиндра выпускной клапан открывается за 40–60° до НМТ, а закрывается через 10–20° после ВМТ. Перекрытие клапанов (одновременное открытие впускного и выпускного) на 10–30° способствует продувке камеры сгорания, повышая мощность на 3–5%.
Ключевые параметры, влияющие на работу 4-тактного двигателя: степень сжатия, фазы газораспределения, момент зажигания и соотношение воздух-топливо. Для бензиновых моторов оптимальное соотношение составляет 14,7:1 (стехиометрическая смесь), для дизелей – 18:1 и выше. Регулировка этих параметров с помощью электронных систем управления позволяет снизить расход топлива на 10–15% и уменьшить вредные выбросы на 20–30%.
Как происходит впуск топливно-воздушной смеси в цилиндр
Впуск начинается с открытия впускного клапана при движении поршня вниз – от верхней мёртвой точки (ВМТ) к нижней (НМТ). В этот момент в цилиндре создаётся разрежение до 0,7–0,9 бар, что обеспечивает всасывание смеси через впускной коллектор. Оптимальная фаза открытия клапана составляет 220–260° угла поворота коленчатого вала, причём перекрытие с выпускным клапаном (5–30°) предотвращает обратный выброс отработавших газов. Для повышения наполнения цилиндра на высоких оборотах применяют системы изменяемых фаз газораспределения (VVT), корректирующие момент открытия на ±20–30°.
Смесь формируется либо в карбюраторе, либо во впускном тракте при непосредственном впрыске. В первом случае воздух проходит через диффузор, где его скорость возрастает до 100–150 м/с, создавая зону пониженного давления для подачи топлива через жиклёры. При инжекторном впрыске форсунки распыляют бензин под давлением 3–5 бар, обеспечивая размер капель 10–50 мкм для равномерного смесеобразования. Коэффициент избытка воздуха (λ) на впуске поддерживается в диапазоне 0,85–1,15: богатая смесь (λ < 1) улучшает динамику, бедная (λ > 1) – экономичность.
На эффективность впуска влияют геометрия впускного коллектора и длина каналов. Короткие каналы (200–300 мм) оптимизируют наполнение на высоких оборотах (5000–7000 об/мин), длинные (400–600 мм) – на низких (1500–3500 об/мин). Для снижения гидравлических потерь внутренние поверхности полируют до шероховатости Ra 0,2–0,4 мкм, а радиусы изгибов делают не менее 1,5 диаметра канала. Турбонаддув увеличивает плотность смеси на 30–50%, повышая массовый расход воздуха при том же объёме цилиндра.
Роль поршня и коленчатого вала в такте сжатия
В такте сжатия поршень движется от нижней мертвой точки (НМТ) к верхней мертвой точке (ВМТ), уменьшая объем камеры сгорания в 8–12 раз в зависимости от степени сжатия двигателя. Для бензиновых агрегатов типичные значения составляют 9:1–12:1, для дизельных – 14:1–22:1. Поршень, выполненный из алюминиевого сплава или чугуна, должен выдерживать давление до 20–30 бар и температуру до 300–400°C без деформации. Герметичность обеспечивают поршневые кольца: компрессионные (2–3 шт.) предотвращают прорыв газов, маслосъемное (1 шт.) удаляет излишки масла со стенок цилиндра. Износ колец свыше 0,15 мм или залегание приводит к падению компрессии на 15–25%, что требует замены.
Коленчатый вал преобразует поступательное движение поршня во вращательное с передаточным отношением 1:1. В такте сжатия он воспринимает нагрузку от давления газов через шатун, передавая крутящий момент на маховик. Для снижения вибраций применяют противовесы, масса которых рассчитывается с точностью до 0,1% от массы поршневой группы. Подшипники коленвала (коренные и шатунные) работают в условиях граничного трения при нагрузках до 50 МПа, поэтому требуют смазки под давлением 3–5 бар. Зазор в подшипниках свыше 0,08 мм вызывает стук и ускоренный износ, что диагностируется по падению давления масла ниже 1 бар на холостом ходу.
Синхронизация работы поршня и коленвала критична для эффективности сжатия. Зазор между поршнем и головкой блока в ВМТ составляет 0,5–1,5 мм – его увеличение на 0,3 мм снижает степень сжатия на 0,5–0,8 единиц. Фазы газораспределения настраиваются так, чтобы впускной клапан закрывался после НМТ (5–30° по углу поворота коленвала), обеспечивая дозарядку цилиндра. При нарушении синхронизации (например, при растяжении цепи ГРМ) момент закрытия клапана смещается, что приводит к обратному выбросу смеси во впускной коллектор и падению мощности на 10–15%.
Для диагностики неисправностей в такте сжатия измеряют компрессию манометром с погрешностью не более 0,1 бар. Разница давления между цилиндрами свыше 10% указывает на износ поршневых колец или клапанов. При падении компрессии ниже 8 бар для бензиновых двигателей рекомендуется проверка герметичности камеры сгорания с помощью пневмотестера: утечка воздуха через впускные клапаны (свист во впускном коллекторе) или выпускные (свист в выхлопной трубе) требует притирки клапанов, утечка через кольца (пузырьки в расширительном бачке) – замены поршневой группы.

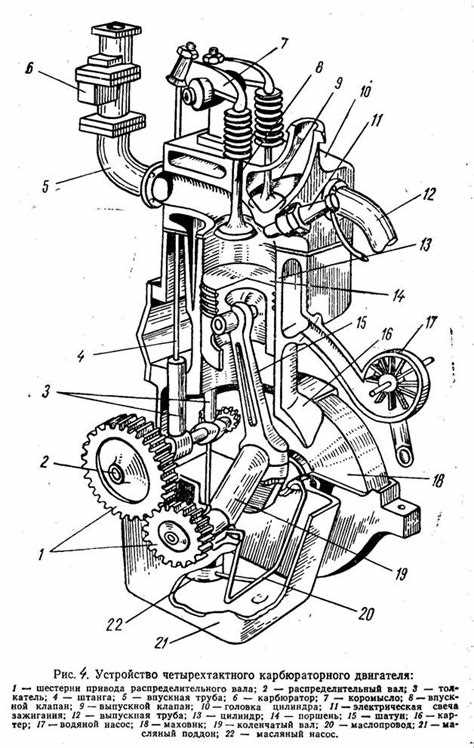

Что вызывает воспламенение смеси и рабочий ход
Воспламенение топливно-воздушной смеси в 4-тактном двигателе происходит за счёт электрической искры, генерируемой свечой зажигания. Напряжение на электродах свечи достигает 20–40 кВ, что обеспечивает пробой воздушного зазора (0,6–1,2 мм) и формирование плазменного канала с температурой до 3000°C. Искра возникает за 5–20° до верхней мёртвой точки (ВМТ) в такте сжатия, когда давление смеси составляет 10–18 бар, а степень сжатия – 8:1–12:1. Опережение зажигания корректируется электронным блоком управления (ЭБУ) на основе данных датчиков оборотов, нагрузки и температуры для оптимального сгорания.
Скорость распространения фронта пламени в камере сгорания зависит от состава смеси и турбулентности потока. При стехиометрическом соотношении (λ=1) скорость достигает 20–40 м/с, но при обеднённой смеси (λ>1,2) падает до 5–10 м/с, что увеличивает риск детонации. Турбулизация, создаваемая формой поршня и впускных каналов, ускоряет горение, сокращая время сгорания до 1–2 мс. Неправильная настройка угла опережения зажигания на 2–3° может снизить крутящий момент на 3–5% из-за неполного сгорания или преждевременного воспламенения.
Рабочий ход начинается с резкого повышения давления в цилиндре после воспламенения. При сгорании бензино-воздушной смеси температура газов поднимается до 2000–2500°C, а давление – до 50–80 бар. Поршень движется к нижней мёртвой точке (НМТ), передавая усилие через шатун на коленчатый вал. КПД процесса зависит от степени расширения газов: при увеличении объёма цилиндра в 8–10 раз за такт эффективность достигает 30–35%. Потери энергии обусловлены теплоотдачей в стенки (25–30%) и неполным сгоранием (5–10%).
Детонация – основная угроза рабочему ходу. Она возникает при самовоспламенении части смеси до прихода фронта пламени, вызывая ударные волны с давлением до 150 бар и температурой свыше 3000°C. Причины: низкооктановое топливо (ОЧ<92), перегрев камеры сгорания, нагар на поршне или клапанах. Последствия – разрушение поршневых колец, оплавление электродов свечей, прогорание прокладки ГБЦ. Для предотвращения детонации ЭБУ уменьшает угол опережения зажигания на 5–15° при обнаружении высокочастотных колебаний давления (датчик детонации).
Качество смесеобразования напрямую влияет на рабочий ход. При распылении топлива форсунками размер капель должен составлять 10–20 мкм для быстрого испарения. Недостаточное распыление (капли >50 мкм) приводит к неравномерному сгоранию и образованию сажи. В современных двигателях с непосредственным впрыском давление топлива достигает 200–350 бар, что улучшает гомогенизацию смеси. Однако при холодном пуске требуется обогащение смеси до λ=0,8–0,9 для стабильного воспламенения, что увеличивает расход топлива на 10–15%.
Оптимизация рабочего хода требует точной синхронизации зажигания, впрыска и фаз газораспределения. В двигателях с изменяемыми фазами (VVT) перекрытие клапанов регулируется в пределах 20–50° для улучшения наполнения цилиндра на высоких оборотах. На холостом ходу перекрытие минимально (5–10°), чтобы избежать обратного выброса смеси во впускной коллектор. Системы турбонаддува повышают давление в цилиндре до 1,5–2,5 бар, увеличивая крутящий момент на 30–40%, но требуют снижения степени сжатия до 8:1–9:1 для предотвращения детонации. Рециркуляция отработавших газов (EGR) снижает температуру сгорания на 100–150°C, уменьшая образование оксидов азота (NOx) на 50–70%.
Как отводятся отработавшие газы на такте выпуска
На такте выпуска поршень движется от нижней мёртвой точки (НМТ) к верхней мёртвой точке (ВМТ), выталкивая продукты сгорания через открытый выпускной клапан. Давление в цилиндре в этот момент превышает атмосферное на 0,1–0,4 МПа, что обеспечивает эффективное удаление газов. Скорость истечения газов достигает 50–100 м/с, а температура на выходе из цилиндра составляет 700–900 °C, что требует использования жаропрочных материалов в выпускном тракте.
Выпускной клапан открывается за 40–60° до НМТ на такте рабочего хода, чтобы снизить противодавление на поршень и улучшить очистку цилиндра. Задержка закрытия клапана после ВМТ (10–30°) позволяет использовать инерцию потока газов для более полного удаления остатков. Фазы газораспределения подбираются экспериментально для каждого двигателя, так как оптимальные значения зависят от частоты вращения коленвала и конструкции выпускной системы.
Отработавшие газы поступают в выпускной коллектор, где их поток организуется для минимизации сопротивления. В многоцилиндровых двигателях коллекторы проектируются с учётом интерференции волн давления: например, в рядных четырёхцилиндровых моторах выпускные патрубки объединяются попарно, чтобы избежать обратного заброса газов в соседние цилиндры. Материал коллектора – нержавеющая сталь или чугун с легирующими добавками (хром, никель), выдерживающий термические нагрузки до 1000 °C.
Далее газы проходят через каталитический нейтрализатор, где оксиды азота, углеводороды и угарный газ окисляются или восстанавливаются до менее вредных соединений. Эффективность нейтрализации достигает 90–98% при рабочей температуре 400–800 °C. Для поддержания оптимального режима используются кислородные датчики (лямбда-зонды), корректирующие состав топливовоздушной смеси в реальном времени. Засорение нейтрализатора сажей или серой снижает мощность двигателя на 5–15% и увеличивает расход топлива.
В турбированных двигателях отработавшие газы направляются на лопатки турбины, раскручивая её до 100 000–200 000 об/мин. Давление перед турбиной составляет 1,5–3,0 бара, что позволяет нагнетать воздух в цилиндры с избытком. После турбины газы проходят через глушитель, где их энергия гасится за счёт расширения, отражения звуковых волн и поглощения шума перфорированными перегородками. Объём глушителя подбирается из расчёта 10–15 л на 1 л рабочего объёма двигателя.
На финальном этапе газы выбрасываются в атмосферу через выхлопную трубу. Скорость выхода газов на срезе трубы не должна превышать 30–50 м/с, чтобы избежать чрезмерного шума. Для снижения температуры выхлопа до 100–200 °C применяются теплообменники или охлаждение за счёт расширения. В современных системах рециркуляции отработавших газов (EGR) часть газов (5–20%) возвращается во впускной коллектор для снижения температуры сгорания и уменьшения выбросов NOx на 30–50%.
Взаимодействие клапанов и распределительного вала в каждом такте
Распределительный вал – ключевой элемент, синхронизирующий работу клапанов с тактами двигателя. Его кулачки, расположенные под углом 90–120° относительно друг друга (в зависимости от конструкции), воздействуют на толкатели или коромысла, открывая впускные и выпускные клапаны в строго заданные моменты. Зазор между кулачком и толкателем (0,15–0,40 мм для большинства бензиновых двигателей) критичен: слишком малый приводит к неполному закрытию клапана, слишком большой – к стуку и ускоренному износу.
На такте впуска кулачок распредвала поднимает впускной клапан, создавая зазор до 8–12 мм (для атмосферных двигателей). В этот момент поршень движется вниз, создавая разрежение, а фаза открытия клапана начинается за 5–30° до верхней мертвой точки (ВМТ) и заканчивается через 40–70° после нижней мертвой точки (НМТ). Опережение открытия компенсирует инерцию воздушного потока, а запаздывание закрытия использует кинетическую энергию смеси для лучшего наполнения цилиндра.
Во время такта сжатия оба клапана должны быть герметично закрыты. Распредвал удерживает их в этом положении за счет профиля кулачков: базовая окружность (без подъема) контактирует с толкателем. Давление в цилиндре достигает 10–18 бар, поэтому даже микроскопический зазор между клапаном и седлом приводит к утечкам и падению компрессии. Регулировка тепловых зазоров каждые 20–30 тыс. км предотвращает прогорание клапанов.
- Впускной клапан: открыт на 230–280° поворота коленвала.
- Выпускной клапан: открывается за 40–60° до НМТ на такте рабочего хода.
- Перекрытие клапанов (одновременное открытие впускного и выпускного): 10–30° в районе ВМТ для продувки цилиндра.
На рабочем такте распредвал продолжает удерживать клапаны закрытыми. Давление газов (до 80 бар) прижимает тарелку клапана к седлу с силой до 1000 Н, поэтому материал седел (жаропрочные сплавы с никелем или кобальтом) должен выдерживать температуры до 800°C. Износ кулачков распредвала (допустимый предел – 0,05 мм) приводит к запаздыванию открытия клапанов и потере мощности.
Выпускной клапан открывается на такте выпуска за счет кулачка с более крутым профилем, чем у впускного. Это необходимо для быстрого сброса давления (до 3–5 бар) и предотвращения противодавления на поршень. Фаза открытия длится 230–260° поворота коленвала, при этом клапан поднимается на 7–10 мм. Неправильная регулировка фаз газораспределения (например, смещение ремня ГРМ на один зуб) увеличивает расход топлива на 5–15% и снижает крутящий момент на низких оборотах.
Современные двигатели используют системы изменения фаз газораспределения (VVT, Vanos, VTEC), которые корректируют моменты открытия клапанов в зависимости от нагрузки и оборотов. Например, на холостом ходу перекрытие клапанов минимально (5–10°), чтобы избежать обратного выброса смеси во впускной коллектор, а при высоких оборотах увеличивается до 30–40° для улучшения наполнения. Регулировка осуществляется гидравлическими или электромагнитными актуаторами с точностью до 1–2° поворота распредвала.
Зачем нужна синхронизация зажигания и впрыска топлива
Синхронизация зажигания и впрыска топлива определяет эффективность сгорания смеси в цилиндре. Оптимальный момент воспламенения – за 5–20° до верхней мёртвой точки (ВМТ) в зависимости от оборотов двигателя. Задержка или опережение на 1–2° снижает мощность на 1–3% и увеличивает расход топлива на 0,5–1,5 л/100 км. В современных системах управления двигателем (ЭБУ) угол опережения зажигания корректируется с точностью до 0,1° на основе данных с датчиков: положения коленвала, детонации, температуры воздуха и охлаждающей жидкости.
Впрыск топлива должен происходить в строго определённый момент для формирования однородной смеси. В бензиновых двигателях с распределённым впрыском топливо подаётся за 180–360° до ВМТ, в зависимости от режима работы. При холодном пуске впрыск смещается ближе к такту впуска, чтобы компенсировать конденсацию топлива на стенках цилиндра. В системах непосредственного впрыска топливо подаётся под давлением 100–200 бар за 30–60° до ВМТ, что требует синхронизации с моментом зажигания для предотвращения детонации или пропусков воспламенения.
- При несогласованности процессов снижается КПД двигателя на 5–15%, увеличивается токсичность выхлопа (рост CO и CH на 20–40%).
- На высоких оборотах (свыше 5000 об/мин) задержка зажигания на 3° приводит к падению крутящего момента на 8–12%.
- В дизельных двигателях синхронизация впрыска и воспламенения критична: задержка на 1 мс вызывает жёсткую работу двигателя и рост NOx на 15–25%.
Современные ЭБУ используют алгоритмы адаптивного управления, корректирующие синхронизацию в реальном времени. Например, при обнаружении детонации угол опережения зажигания уменьшается на 1–3°, а впрыск топлива смещается на 5–10° позже. В гибридных системах с турбонаддувом синхронизация учитывает давление наддува: при 1,5 бара впрыск начинается на 10–15° раньше, чем при атмосферном давлении, чтобы избежать обеднения смеси.
Для диагностики синхронизации используют сканеры с функцией осциллографа, сравнивая сигналы с датчиков коленвала, распредвала и форсунок. Расхождение более 0,5° между заданным и фактическим моментом впрыска или зажигания указывает на неисправность датчиков или растяжение цепи ГРМ. В двигателях с изменяемыми фазами газораспределения (VVT) синхронизация дополнительно корректируется с учётом угла поворота распредвала, что требует калибровки системы каждые 30–50 тыс. км.
