Зеркало заднего вида на ВАЗ 2110 – деталь, требующая периодического обслуживания. Чаще всего разборка нужна для замены треснувшего стекла, ремонта механизма регулировки или восстановления корпуса. Конструкция зеркала на этой модели включает пластиковый кожух, металлический кронштейн, электропривод (если зеркало с подогревом) и крепежные элементы. Перед началом работ подготовьте отвёртку с плоским жалом, крестовую отвёртку, пластиковые монтажные лопатки и шестигранник на 5 мм.
Снятие зеркала начинается с демонтажа внутренней облицовки двери. Для этого открутите два самореза под ручкой открывания двери и один – в нише подлокотника. Аккуратно подденьте пластиковые клипсы по периметру облицовки, избегая резких движений – они хрупкие и легко ломаются. После снятия облицовки отсоедините разъём проводки, если зеркало оснащено подогревом или электрорегулировкой. Открутите три гайки крепления кронштейна зеркала к двери ключом на 10 мм.
Разборка самого зеркала зависит от типа конструкции. На базовых моделях без электропривода стекло фиксируется защёлками – их нужно поддеть пластиковой лопаткой, начиная с нижнего края. На зеркалах с электрорегулировкой сначала снимается пластиковая накладка с внутренней стороны, затем откручиваются винты крепления механизма. Будьте осторожны с проводами – их легко повредить при неаккуратном обращении. Для замены стекла используйте только оригинальные запчасти или аналоги с идентичными посадочными размерами (120×180 мм).
Сборка выполняется в обратном порядке. Перед установкой проверьте работоспособность механизма регулировки и подогрева. Затягивайте крепёжные гайки с усилием не более 8 Н·м, чтобы не деформировать металлический кронштейн. После монтажа отрегулируйте угол обзора зеркала – оптимальное положение исключает «мёртвые зоны» и обеспечивает видимость заднего бампера.
Необходимые инструменты для снятия зеркала
Для демонтажа бокового зеркала ВАЗ 2110 потребуется минимальный набор инструментов, адаптированный под конструкцию креплений. Основной – крестовая отвёртка с магнитным наконечником (PH2), необходимая для выкручивания саморезов, фиксирующих зеркальный элемент к пластиковому корпусу. Дополнительно понадобится плоская отвёртка с шириной жала 5–7 мм для поддевания декоративных заглушек и отсоединения электрических разъёмов (если зеркало с подогревом или электрорегулировкой). Для работы с гайками крепления к двери используйте торцевую головку на 10 мм с удлинителем 100–150 мм – стандартный ключ не обеспечит достаточного доступа из-за ограниченного пространства.
Вспомогательные инструменты ускорят процесс и предотвратят повреждения: пластиковые монтажные лопатки (2–3 шт.) для аккуратного отделения корпуса зеркала от дверной карты без царапин, а также силиконовая смазка в аэрозоле для обработки резиновых уплотнителей перед сборкой. При наличии коррозии на металлических элементах крепления подготовьте преобразователь ржавчины (например, «Цинкарь») и мелкозернистую наждачную бумагу (P400–P600). Для зеркал с электроприводом обязательно отключите аккумулятор перед началом работ, чтобы избежать короткого замыкания при случайном повреждении проводки.
Как отсоединить электропроводку зеркала с подогревом
Перед началом отсоединения проводки убедитесь, что зажигание автомобиля выключено. На зеркале ВАЗ 2110 с подогревом используется двухконтактный разъем, расположенный за пластиковой накладкой дверной карты. Аккуратно подденьте накладку плоской отверткой, начиная с нижнего края, чтобы не повредить фиксаторы. После снятия накладки разъем будет доступен – его нужно сжать пальцами за боковые защелки и потянуть на себя.
Если разъем не поддается, проверьте наличие дополнительных фиксаторов. На некоторых моделях ВАЗ 2110 используется разъем с металлической скобой, которую необходимо отогнуть тонкой отверткой. Избегайте резких движений – проводка может быть хрупкой, особенно в местах пайки к контактам нагревательного элемента. При обрыве провода потребуется пайка и изоляция термоусадочной трубкой.
Для доступа к проводам внутри зеркала снимите пластиковый кожух, удерживаемый тремя винтами под крестовую отвертку. Отсоедините провода от клемм нагревательного элемента, запомнив их расположение (обычно красный – плюс, черный – масса). Если провода припаяны, используйте паяльник мощностью 40–60 Вт, чтобы не перегреть контакты.
После отсоединения проверьте целостность проводки мультиметром в режиме прозвонки. Сопротивление нагревательного элемента должно составлять 5–10 Ом. При отклонениях замените зеркало или нагревательный элемент отдельно. Сборку проводите в обратной последовательности, убедившись в надежности фиксации разъема и отсутствии замыканий.
Снятие облицовки двери перед демонтажем зеркала
Перед началом работ отключите клемму аккумулятора, чтобы исключить случайное срабатывание электростеклоподъемников или центрального замка. Облицовка двери ВАЗ 2110 крепится на пластиковых пистонах и одном винте под ручкой открывания. Для доступа к винту снимите декоративную накладку ручки: подденьте её плоской отверткой с нижнего края и потяните на себя, преодолевая сопротивление защелок.
Основные точки крепления облицовки:
- Винт под ручкой открывания двери (головка на 8 мм).
- Пластиковые пистоны по периметру панели (8 штук: 3 сверху, 2 снизу, 3 по переднему краю).
- Защелка в районе динамика (если установлен).
Начинайте демонтаж с нижнего угла облицовки, используя пластиковую лопатку или широкую отвертку, обмотанную изолентой. Вставьте инструмент между дверью и панелью, аккуратно отжимая пистоны. Не прилагайте чрезмерных усилий – пистоны хрупкие и легко ломаются. После освобождения нижней части переходите к верхним креплениям, постепенно отделяя облицовку от металлического каркаса двери.
При снятии облицовки обратите внимание на тросик открывания замка: он фиксируется на внутренней стороне панели пластиковым держателем. Отсоедините его, сжав фиксаторы пальцами. Если на двери установлен электропривод зеркала, отключите разъем проводки, нажав на фиксатор и потянув колодку в сторону. Храните снятые пистоны в отдельном контейнере – их легко потерять.
После демонтажа облицовки проверьте состояние уплотнительной прокладки между панелью и дверью. При наличии повреждений замените её, чтобы избежать скрипов и попадания влаги в салон. Очистите металлическую поверхность двери от пыли и грязи перед установкой новой облицовки или продолжением работ с зеркалом.
Откручивание крепёжных болтов зеркала снаружи
Для откручивания используйте торцевую головку с удлинителем на 10 см – стандартный рожковый ключ не обеспечит нужного угла и может сорвать болты. Если болты прикипели, нанесите на резьбу проникающую смазку (WD-40, LIQUI MOLY LM-40) и дайте ей впитаться 10–15 минут. При сильной коррозии прогрейте болты строительным феном в течение 30 секунд – тепловое расширение ослабит резьбу.
- Начинайте с нижнего болта: он наименее закисший и откручивается легче.
- Верхние болты откручивайте поочерёдно, удерживая зеркало рукой, чтобы избежать перекоса и повреждения пластикового корпуса.
- Если болт не поддаётся, попробуйте закрутить его на пол-оборота, а затем снова откручивать – это часто помогает сдвинуть резьбу.
При срыве граней используйте экстрактор для болтов или высверлите головку сверлом на 6 мм, затем выбейте остатки болта из кронштейна. В случае облома болта внутри кронштейна потребуется нарезка новой резьбы метчиком М6 или установка ремонтной втулки. Заранее подготовьте запасные болты (артикул 2110-8201050-10) – оригинальные детали имеют цинковое покрытие и не ржавеют.
После откручивания болтов аккуратно снимите зеркало, придерживая его за корпус. Проверьте состояние резиновой прокладки между зеркалом и дверью – при износе замените её (артикул 2110-8201058). Очистите посадочное место от остатков герметика и ржавчины, чтобы новое зеркало село плотно и без перекосов.

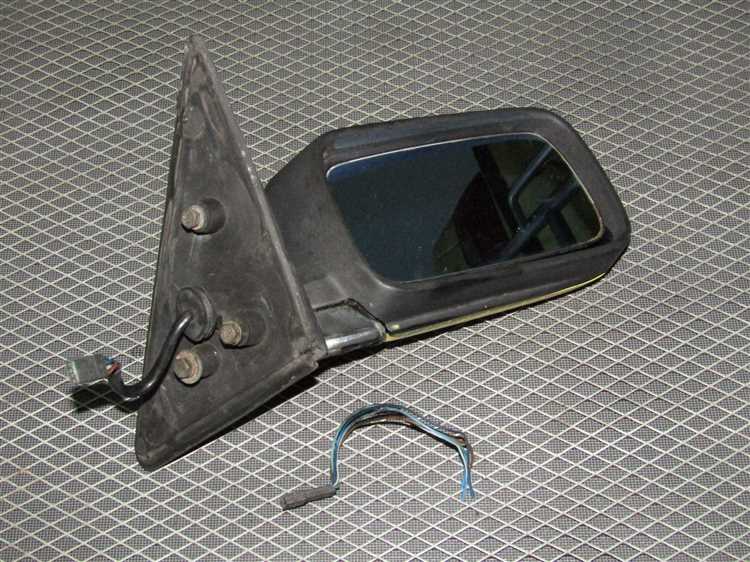

Извлечение зеркального элемента из корпуса
Перед началом демонтажа зеркального элемента убедитесь, что корпус зеркала снят с автомобиля и закреплён на устойчивой поверхности. Работайте в перчатках – острые края пластика могут повредить кожу. Основная сложность заключается в фиксаторах, удерживающих стекло: на ВАЗ 2110 они выполнены из хрупкого пластика и легко ломаются при неаккуратном обращении.
Найдите защёлки по периметру зеркального элемента. Их обычно три или четыре, расположены несимметрично: две на верхней части, одна снизу и одна сбоку. Для освобождения используйте тонкую пластиковую лопатку или отвёртку, обёрнутую изолентой, чтобы не поцарапать корпус. Вставляйте инструмент в зазор между стеклом и пластиковой рамкой, аккуратно поддевая фиксаторы по очереди.
Первым делом отожмите верхние защёлки – они самые жёсткие и требуют большего усилия. Наклоните зеркальный элемент на себя под углом 15–20 градусов, чтобы ослабить нижний фиксатор. Если стекло не поддаётся, проверьте, не осталось ли незадействованных защёлок: иногда одна из них скрыта под резиновым уплотнителем, который нужно слегка отогнуть.
При извлечении зеркала обратите внимание на провода подогрева (если они есть). Они крепятся к контактной площадке на обратной стороне стекла через тонкие металлические лепестки. Отсоедините их, потянув за разъём, а не за сами провода – иначе можно повредить пайку. Если разъём прикипел, капните WD-40 и подождите 2–3 минуты.
После освобождения всех фиксаторов зеркальный элемент должен выйти из корпуса с лёгким щелчком. Если этого не происходит, не тяните с силой – проверьте наличие дополнительных креплений. На некоторых модификациях ВАЗ 2110 стекло дополнительно фиксируется двусторонним скотчем по периметру. В этом случае прогрейте корпус феном до 40–50°C, чтобы размягчить клей.
Обратная сторона зеркального элемента часто покрыта защитной плёнкой или слоем пенополиуретана. Не пытайтесь её удалить – она предотвращает дребезжание стекла и защищает от влаги. Если плёнка повреждена, замените её на аналогичную толщиной 2–3 мм, вырезав по форме зеркала.
При установке нового зеркального элемента соблюдайте последовательность: сначала заведите стекло под верхние фиксаторы, затем защёлкните нижние. Убедитесь, что все защёлки вошли в пазы до конца – иначе стекло будет болтаться. Проверьте работу подогрева, подключив провода к аккумулятору на 12 В: нити должны равномерно нагреваться за 30–40 секунд.
Если после сборки зеркало запотевает изнутри, значит, нарушена герметичность. Разберите узел повторно и нанесите тонкий слой силиконового герметика по периметру корпуса перед установкой стекла. Избегайте излишков – они могут выдавиться внутрь и испортить отражающий слой.
Разборка механизма регулировки зеркала
Отсоедините тяги механизма регулировки, аккуратно выведя их из зацепления с рычагами привода. В зеркалах с ручной регулировкой тяги крепятся на пластиковых защёлках, которые легко сломать – нажимайте на них строго по центру, избегая перекосов. Если зеркало электрическое, отключите разъём проводки, предварительно запомнив или сфотографировав его положение. Проверьте состояние контактов: окисление или оплавление указывает на необходимость замены привода.
- Для разборки шарнирного узла открутите два винта крепления механизма к корпусу зеркала (размер головки – 7 мм).
- Снимите пластиковую крышку, закрывающую шестерни – она держится на защёлках, которые можно отжать тонкой отвёрткой.
- Извлеките шестерни и осмотрите их на предмет износа зубьев: сколы или деформация требуют замены деталей.
- Смажьте подвижные части литиевой смазкой (например, Литол-24) перед сборкой – это продлит срок службы механизма.
При разборке электропривода отсоедините моторчик от редуктора, открутив три винта крепления. Проверьте состояние щёток двигателя: если они стёрты более чем на 50%, замените мотор целиком. Редуктор разбирается путём снятия стопорного кольца с вала – используйте специальные щипцы или тонкогубцы. Очистите шестерни редуктора от старой смазки и металлической стружки, затем нанесите новую термостойкую смазку (например, Mobilgrease XHP 222).
Сборку проводите в обратной последовательности, но с поправкой на нюансы: при установке тяг убедитесь, что они не перекручены, а рычаги привода свободно двигаются без заеданий. Если зеркало после сборки регулируется туго, проверьте соосность шестерён и отсутствие посторонних предметов в механизме. Для электрических зеркал перед подключением аккумулятора протестируйте работу привода на холостом ходу, подав напряжение напрямую от батареи – это поможет выявить неисправности до окончательной установки.
Проверка состояния уплотнителей и пластиковых защёлок
После снятия зеркала осмотрите резиновый уплотнитель по периметру корпуса. На ВАЗ 2110 он выполнен из EPDM-резины толщиной 3–4 мм и должен плотно прилегать к металлической рамке без зазоров. Трещины глубиной более 1 мм или потеря эластичности (уплотнитель не восстанавливает форму после сжатия) – признаки необходимости замены. Особое внимание уделите углам: там чаще всего образуются разрывы из-за постоянных вибраций.
Пластиковые защёлки (обычно 4 штуки) фиксируют зеркало на двери. Проверьте их на наличие сколов или деформации выступов – даже микротрещины приведут к люфту после сборки. Для теста вставьте защёлку в ответную часть на двери: она должна входить с усилием, но без заеданий. Если фиксация слабая, замените защёлку – артикул оригинальной детали 2110-8201054-10. Избегайте смазки защёлок силиконом: это временно устранит скрип, но ускорит износ пластика.
Оцените состояние направляющих пазов на корпусе зеркала. На ВАЗ 2110 они изготовлены из ABS-пластика и подвержены истиранию от частых регулировок. Если глубина пазов уменьшилась более чем на 0,5 мм или появились заусенцы, зеркало будет болтаться. Восстановлению такие дефекты не подлежат – только замена корпуса в сборе. Для профилактики нанесите на пазы тонкий слой графитовой смазки перед сборкой, чтобы снизить трение.
Не игнорируйте мелкие повреждения: порванный уплотнитель пропустит влагу внутрь двери, а сломанная защёлка может привести к потере зеркала на ходу. При замене деталей используйте только оригинальные запчасти или аналоги от проверенных производителей (например, «АвтоВАЗ» или «БелМаг»). После установки новых элементов проведите тест: потяните зеркало на себя с усилием 10–15 кг – оно не должно смещаться.
Чистка и смазка подвижных частей зеркала
После разборки зеркала ВАЗ 2110 осмотрите шарниры и механизмы регулировки. Наиболее уязвимые элементы – металлические оси и пластиковые втулки, где скапливается пыль, грязь и засохшая смазка. Для очистки используйте безворсовую салфетку, смоченную в спирте или очистителе для электроники. Избегайте агрессивных растворителей – они разрушают пластик и резиновые уплотнители.
Шарнирные соединения промойте кистью с жесткой щетиной, удаляя абразивные частицы. Особое внимание уделите зубчатым секторам механизма регулировки – там часто остаются мелкие фрагменты старой смазки. Если на поверхностях обнаружены следы коррозии, обработайте их преобразователем ржавчины на основе ортофосфорной кислоты, затем протрите насухо.
Для смазки подвижных частей подходит только консистентная смазка с высокой адгезией и устойчивостью к перепадам температур. Оптимальный выбор – литол-24 или специализированные составы для автомобильных механизмов (например, Molykote 111). Наносите смазку тонким слоем, избегая избытка – он притягивает пыль и ускоряет загрязнение.
Пластиковые шестерни и втулки смазывайте точечно, используя зубочистку или тонкую кисть. Металлические оси обработайте полностью, проворачивая их для равномерного распределения состава. Если в конструкции есть пружинные элементы, нанесите на них минимальное количество смазки – избыток снижает упругость.
После смазки соберите зеркало в обратном порядке, проверяя плавность хода. Если механизм заедает, разберите его повторно и удалите лишнюю смазку. Для долговременной защиты от влаги нанесите на внешние стыки силиконовую смазку в аэрозоле – она не растекается и не оставляет жирных следов.
Регулярная чистка и смазка продлевает срок службы зеркала на 30–40%. Проводите процедуру каждые 12–18 месяцев или при появлении скрипов, тугого хода. Храните остатки смазки в герметичной таре – повторное использование допустимо, если состав не загрязнен.
Сборка зеркала после ремонта или замены деталей
Перед началом сборки убедитесь, что все детали очищены от старой смазки, пыли и остатков герметика. Особое внимание уделите посадочным местам пластикового корпуса и металлического кронштейна – даже мелкие частицы могут вызвать перекос или люфт. Для очистки используйте безворсовую салфетку и спирт, избегая агрессивных растворителей, которые могут повредить пластик. Если заменялся электропривод, проверьте целостность проводки: изоляция не должна иметь трещин, а контакты – окислов.
Сборку начинайте с установки механизма регулировки. В зеркалах ВАЗ 2110 используется два типа приводов: тросовый (для ранних моделей) и электрический. Для тросового механизма:
- Закрепите тросы в пазах корпуса, следя за тем, чтобы они не перекручивались.
- Наденьте пружинные фиксаторы на концы тросов и защелкните их в отверстиях рычагов регулировки.
- Проверьте плавность хода – тросы должны двигаться без заеданий, а зеркало возвращаться в исходное положение под действием пружин.
Для электропривода:
- Подключите разъем к мотор-редуктору, предварительно смазав контакты токопроводящей пастой.
- Установите мотор в корпус, совместив крепежные отверстия и зафиксировав его штатными винтами (момент затяжки – 1,5–2 Н·м).
- Проверьте работу привода, подав напряжение 12 В на контакты: зеркало должно плавно перемещаться в крайние положения без посторонних звуков.
Финальный этап – установка отражающего элемента. Нанесите тонкий слой силиконового герметика по периметру пластиковой рамки, избегая попадания на зеркальную поверхность. Прижмите стекло к корпусу, выровняв его по меткам (если они есть), и зафиксируйте штатными защелками или винтами. Дайте герметику схватиться в течение 10–15 минут, после чего проверьте отсутствие люфтов и равномерность прилегания. При необходимости отрегулируйте положение зеркала, ослабив крепление кронштейна к двери и выставив оптимальный угол обзора.
Установка зеркала обратно на дверь автомобиля
Перед началом установки убедитесь, что все крепежные элементы зеркала ВАЗ 2110 очищены от грязи и ржавчины. Используйте металлическую щетку или наждачную бумагу с зернистостью P240 для обработки посадочных мест на двери. Нанесите тонкий слой консистентной смазки (например, Литол-24) на резьбу болтов, чтобы предотвратить коррозию и облегчить последующую разборку.
Расположите зеркало на двери так, чтобы направляющие штифты на корпусе совпали с отверстиями в металле. На моделях 2000–2007 годов эти штифты имеют диаметр 6 мм и длину 12 мм. Прижмите зеркало к двери с усилием 15–20 Н·м, чтобы уплотнительная прокладка равномерно прилегала по периметру. Проверьте отсутствие зазоров с помощью щупа толщиной 0,1 мм – он не должен проходить между корпусом и дверью.
Закрепите зеркало тремя болтами М6×16 с шайбами увеличенного диаметра (18 мм). Начинайте затяжку с верхнего болта, затем переходите к нижнему и боковому. Момент затяжки должен составлять 8–10 Н·м. Используйте динамометрический ключ, чтобы избежать деформации пластикового корпуса или срыва резьбы в двери. Для моделей с электроприводом дополнительно зафиксируйте разъем питания, убедившись, что защелка надежно зафиксировалась.
Подключите электрические провода, если зеркало оснащено подогревом или повторителем поворота. Цвета проводов на ВАЗ 2110 стандартизированы: желтый – подогрев, синий – повторитель, черный – масса. Соедините их с ответными клеммами в двери через обжимные гильзы или пайку. Изолируйте места соединений термоусадочной трубкой диаметром 4–5 мм. Проверьте работоспособность подогрева, включив зажигание и активировав соответствующую кнопку на панели.
Установите декоративную накладку зеркала, совместив ее пазы с выступами на корпусе. На моделях с 2005 года накладка фиксируется двумя пластиковыми защелками и одним винтом М4×10 под крестовую отвертку. Затяните винт с усилием 1,5–2 Н·м. Проверьте, чтобы накладка не имела люфтов и не издавала скрипов при нажатии. При необходимости подложите тонкую резиновую прокладку под места крепления.
Отрегулируйте положение зеркала с помощью рычага внутри салона. Для механических зеркал вращайте регулировочный винт шестигранником на 5 мм до достижения оптимального обзора. На электрических моделях используйте джойстик на водительской двери. Убедитесь, что зеркало не вибрирует на скорости свыше 80 км/ч – при необходимости подтяните крепежные болты на 1–2 Н·м.
Проверьте герметичность установки, облив зеркало водой из шланга под давлением 2–3 атм. Вода не должна проникать внутрь двери или салона. Если обнаружены протечки, демонтируйте зеркало и замените уплотнительную прокладку. Для моделей с электроприводом дополнительно проверьте отсутствие короткого замыкания мультиметром в режиме прозвонки (сопротивление между проводами должно быть не менее 1 МОм).
После установки проведите тест-драйв на расстояние 10–15 км, обращая внимание на стабильность положения зеркала и отсутствие посторонних шумов. При обнаружении дребезжания или вибрации повторно проверьте затяжку всех крепежных элементов. Для зеркал с подогревом убедитесь, что нагрев равномерный по всей поверхности – холодные зоны указывают на плохой контакт в электрической цепи.
