На двигателе ВАЗ 2109 с восьмиклапанной головкой блока цилиндров зазоры в приводе клапанов требуют периодической проверки и корректировки. Оптимальные тепловые зазоры для впускных клапанов составляют 0,20 мм, для выпускных – 0,35 мм. Превышение этих значений приводит к стуку, снижению компрессии и повышенному износу кулачков распредвала. При уменьшении зазоров клапаны не закрываются полностью, что вызывает прогар тарелок и падение мощности.
Регулировку проводят на холодном двигателе (температура не выше 20°C) с использованием набора щупов толщиной 0,15–0,50 мм и специального ключа для вращения коленвала. Порядок работы цилиндров – 1-3-4-2, что определяет последовательность настройки. Для точного позиционирования поршня в ВМТ используют метки на шкиве коленвала и крышке ГРМ, а также контрольное отверстие в картере сцепления.
Основные инструменты: рожковый ключ на 17 мм для регулировочной гайки, накидной ключ на 13 мм для контргайки, отвертка с плоским жалом для фиксации толкателя. Перед началом работ снимают крышку клапанов, воздушный фильтр и защитный кожух ремня ГРМ. Важно: при регулировке первого цилиндра оба клапана должны быть закрыты, что проверяется свободным вращением коромысел.
Типичные ошибки: неправильное определение ВМТ, использование щупов с износом более 0,02 мм, затяжка контргайки без фиксации регулировочного болта. После завершения работ запускают двигатель и проверяют отсутствие посторонних шумов. При необходимости процесс повторяют, корректируя зазоры с точностью до 0,05 мм.
Какие инструменты и материалы понадобятся для регулировки клапанов
Для регулировки клапанов на ВАЗ 2109 потребуется набор специализированных инструментов, без которых выполнить работу точно и безопасно невозможно. Основной из них – набор щупов толщиной от 0,15 до 0,50 мм с шагом 0,05 мм. Для двигателя 21083 (1,5 л) зазоры составляют 0,20 мм для впускных и 0,35 мм для выпускных клапанов. Щупы должны быть изготовлены из закалённой стали, чтобы избежать деформации при измерениях.
Необходим ключ для регулировки клапанов (специальный рожковый ключ на 17 мм) или торцовая головка с воротком. Для фиксации контргайки потребуется ключ на 13 мм. Важно использовать инструмент с шестигранным профилем, а не двенадцатигранный – последний может сорвать грани болта. Дополнительно понадобится отвёртка с плоским жалом шириной 5–7 мм для поджатия толкателей при регулировке.
Из вспомогательных приспособлений критически важен микрометр или штангенциркуль с точностью измерения 0,01 мм. Он нужен для проверки износа толкателей и штанг, если регулировка выполняется после длительного пробега. Также пригодится динамометрический ключ с диапазоном 10–20 Н·м для затяжки контргаек с требуемым моментом (14–18 Н·м). Без него велик риск перетянуть или недотянуть крепёж, что приведёт к изменению зазора в процессе эксплуатации.
Для доступа к клапанному механизму потребуется набор торцевых головок (8, 10, 13 мм) и трещотка с удлинителем. Обязательно наличие съёмника маслосъёмных колпачков, если планируется замена сальников клапанов. Из расходных материалов нужна прокладка клапанной крышки (артикул 2108-1003270-01) – старая прокладка после снятия теряет герметичность. Также пригодится герметик для прокладок (например, ABRO 999 или Loctite 574) для дополнительной защиты от подтекания масла.
Для контроля правильности установки фаз газораспределения понадобится индикаторная стойка с часовым индикатором (цена деления 0,01 мм). Она позволяет точно выставить поршень в ВМТ по первому цилиндру, избежав ошибок при совмещении меток на шкиве коленвала и распредвала. Если индикатора нет, можно использовать металлический стержень диаметром 3–4 мм, вставленный в свечное отверстие, но точность при этом снижается.
Рабочее место должно быть оборудовано подставкой под двигатель (если автомобиль вывешен на домкрате) и магнитной чашкой для мелких деталей. Из средств защиты – перчатки нитриловые (маслостойкие) и защитные очки. Для очистки деталей от нагара и масла используйте очиститель карбюратора (например, Mannol 9970) и безворсовую ветошь. Не применяйте для протирки клапанов абразивные материалы – это приведёт к нарушению герметичности седла.
Как правильно подготовить двигатель ВАЗ 2109 к регулировке
Перед началом работ убедитесь, что двигатель полностью остыл – температура головки блока цилиндров не должна превышать 20–25°C. Прогретый мотор искажает зазоры из-за теплового расширения деталей, что приведет к некорректной регулировке. Снимите воздушный фильтр вместе с корпусом, отсоединив шланги вентиляции картера и патрубок подачи воздуха. Отключите высоковольтные провода от свечей зажигания, предварительно промаркировав их для обратной установки. Демонтируйте крышку клапанов, открутив 8 гаек крепления ключом на 10 – используйте удлинитель для доступа к задним гайкам. Проверьте состояние прокладки крышки: если она затвердела или имеет трещины, замените её на новую (артикул 2108-1003270).
- Установите поршень первого цилиндра в ВМТ такта сжатия: совместите метку на шкиве коленвала с длинной меткой на крышке привода ГРМ, а бегунок распределителя зажигания должен указывать на провод первого цилиндра.
- Проверьте натяжение цепи ГРМ: прогиб ведущей ветви между звездочками распредвала и коленвала не должен превышать 5–7 мм при нажатии с усилием 10 кгс. При необходимости подтяните цепь, ослабив гайку натяжителя ключом на 13 и провернув коленвал на 2 оборота.
- Очистите поверхности головки блока и крышки клапанов от масла и грязи ветошью, смоченной в бензине или очистителе карбюратора. Особое внимание уделите канавкам под прокладку – остатки старого герметика удалите пластиковым скребком.
- Проверьте состояние толкателей и регулировочных шайб: на рабочих поверхностях не должно быть задиров, сколов или глубоких царапин. Измерьте толщину шайб микрометром – допустимый износ не более 0,02 мм от номинала.
Определение порядка регулировки клапанов на восьмиклапанном двигателе
Провернув коленвал на 180° по часовой стрелке (пол-оборота), выставите ВМТ третьего цилиндра. Теперь регулируются оставшиеся клапаны третьего цилиндра (впускной) и выпускной второго. Следующий поворот на 180° переводит поршень четвертого цилиндра в ВМТ – регулируются впускной четвертого и выпускной первого. Последний поворот на 180° выставляет ВМТ второго цилиндра, где проверяются впускной второго и впускной четвертого.
Для ускорения процесса используйте правило «креста»: при совмещении меток на шкиве и крышке ГРМ регулируются клапаны, расположенные напротив друг друга через один цилиндр. Например, в первом положении – 1-й и 3-й, во втором – 2-й и 4-й. Это исключает ошибки при определении такта сжатия и упрощает последовательность действий.
Зазоры измеряйте щупом между кулачком распредвала и толкателем клапана. Для впускных клапанов норма – 0,20 мм, для выпускных – 0,35 мм. Допуск ±0,05 мм. Если щуп проходит с усилием или не входит – требуется регулировка. При отклонениях более 0,1 мм от нормы работа двигателя ухудшается: появляются стуки, снижается мощность, увеличивается расход топлива.
Не путайте порядок регулировки с порядком зажигания. Ошибка приведет к неправильным зазорам и повреждению клапанов или распредвала. После каждого поворота коленвала проверяйте совпадение меток – даже небольшое смещение искажает результаты. Для точности используйте индикаторную стойку или контрольную лампу, подключенную к свечному проводу первого цилиндра.

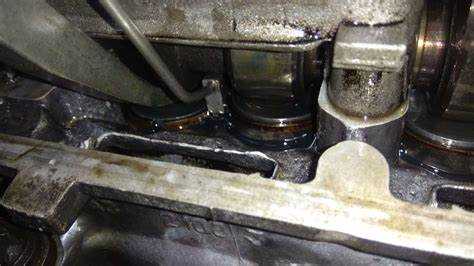

Как выставить поршень первого цилиндра в верхнюю мёртвую точку
Если метки не совпадают, прокрутите вал ещё на один оборот (360°) – ВМТ наступит повторно, но уже на такте выпуска. Чтобы исключить ошибку, снимите свечу первого цилиндра и вставьте в отверстие стержень (например, отвёртку). При прокручивании коленвала стержень должен подниматься до верхней точки и опускаться – это подтвердит такт сжатия. В этот момент метки должны совпасть.
На двигателях ВАЗ 2109 с карбюратором дополнительно проверьте положение шкива распредвала: метка на его шестерне должна совместиться с выступом на задней крышке ремня ГРМ. Если метки не совпадают, ослабьте натяжной ролик и снимите ремень, затем поверните распредвал до нужного положения. После выставления ВМТ зафиксируйте коленвал от проворачивания, вставив отвёртку в отверстие маховика через лючок в картере сцепления.
Проверка и измерение тепловых зазоров клапанов с помощью щупа
Перед началом измерений убедитесь, что двигатель полностью остыл – температура головки блока цилиндров не должна превышать 20–25°C. Нагретый металл расширяется, что исказит результаты. Для работы потребуется набор щупов с толщиной от 0,15 до 0,30 мм, магнитная отвёртка или пинцет для удержания регулировочных шайб, а также ключ на 10 для снятия крышки клапанов.
Снимите крышку клапанов, предварительно отсоединив шланги вентиляции картера и открутив две гайки крепления. Проверните коленчатый вал по часовой стрелке до совмещения метки на шкиве распредвала с выступом на задней крышке ремня ГРМ – это положение соответствует ВМТ первого цилиндра. В этом положении проверяются зазоры 1-го и 3-го впускных, а также 2-го и 5-го выпускных клапанов.
Вставьте щуп между кулачком распредвала и регулировочной шайбой. Номинальный зазор для впускных клапанов – 0,20±0,05 мм, для выпускных – 0,35±0,05 мм. Щуп должен входить с лёгким сопротивлением: если он проскальзывает свободно или не проходит вовсе, зазор требует регулировки. Запишите показания для каждого клапана, чтобы избежать путаницы при последующей настройке.
Проверните коленвал на один полный оборот (360°), чтобы метка на шкиве снова совпала с выступом. Теперь измерьте зазоры оставшихся клапанов: 2-го и 4-го впускных, 1-го и 3-го выпускных. Используйте щуп той же толщины, что и при первом замере. Если разница между измеренным и номинальным значением превышает 0,05 мм, клапан нуждается в регулировке.
После завершения проверки очистите поверхности прилегания крышки клапанов от старого герметика и масла. Убедитесь, что прокладка крышки не имеет повреждений – даже микротрещины приведут к утечке масла. При установке крышки затягивайте гайки крест-накрест с усилием 8–10 Н·м, чтобы избежать перекоса и деформации алюминиевой поверхности.
Регулировка зазоров клапанов с использованием регулировочных шайб
На ВАЗ 2109 регулировка клапанов выполняется с помощью регулировочных шайб толщиной от 3,00 до 4,50 мм с шагом 0,05 мм. Заводской зазор для впускных клапанов составляет 0,20±0,05 мм, для выпускных – 0,35±0,05 мм. Перед началом работ убедитесь, что двигатель остыл до температуры 20–25°C, иначе показания будут некорректными.
Для замены шайб потребуется специальный инструмент: приспособление для утапливания толкателей, пинцет с тонкими губками и набор щупов. Порядок регулировки следующий:
- Снимите клапанную крышку, отсоединив шланги и открутив 8 гаек крепления.
- Установите поршень 1-го цилиндра в ВМТ такта сжатия, совместив метки на шкиве коленвала и крышке ГРМ.
- Проверьте зазоры на 1-м, 2-м, 3-м и 5-м клапанах (считая от ремня ГРМ).
- При необходимости подберите шайбу нужной толщины по формуле: H = B + (A – C), где H – толщина новой шайбы, B – толщина старой, A – измеренный зазор, C – номинальный зазор.
При утапливании толкателя используйте приспособление, фиксируя его на шпильках клапанной крышки. Шайбу извлекайте пинцетом через прорезь в толкателе, избегая падения в картер. После установки новой шайбы повторно проверьте зазор – он должен соответствовать допуску. Если зазор не укладывается в норму, замените шайбу на более тонкую или толстую.
После регулировки всех клапанов (в два приема, проворачивая коленвал на 360°) соберите узел в обратном порядке. Убедитесь, что прокладка клапанной крышки не имеет повреждений – даже микротрещины приведут к подсосу воздуха. Запустите двигатель и прослушайте его работу на холостых оборотах: стук клапанов должен исчезнуть. Если шум сохраняется, повторите замеры и корректировку зазоров.
Как правильно подобрать и установить новые регулировочные шайбы
Подбор шайб начинается с измерения зазоров щупом. Для ВАЗ 2109 нормативные значения составляют 0,20±0,05 мм для впускных клапанов и 0,35±0,05 мм для выпускных. Если зазор меньше нормы, шайбу нужно заменить на более тонкую, если больше – на более толстую. Толщина шайб варьируется от 3,00 до 4,50 мм с шагом 0,05 мм. Для точного расчёта используйте формулу: *H = B + (A – C)*, где *H* – искомая толщина новой шайбы, *B* – толщина старой шайбы, *A* – измеренный зазор, *C* – номинальный зазор.
При установке шайб используйте специальный съёмник или приспособление для утапливания толкателей. Перед демонтажем старой шайбы зафиксируйте толкатель в нижнем положении, чтобы клапан оставался закрытым. Новая шайба устанавливается маркировкой вниз – это предотвращает её преждевременный износ и обеспечивает правильное прилегание. После установки повторно проверьте зазор: допустимое отклонение не должно превышать 0,02 мм от расчётного значения.
Для долговечности работы избегайте использования шайб с повреждённой поверхностью или неравномерной толщиной. После регулировки прокрутите коленвал на два оборота и перепроверьте зазоры – это исключит ошибки, связанные с неполным закрытием клапанов. Храните шайбы в смазанном состоянии, чтобы предотвратить коррозию, и маркируйте их по толщине для быстрого подбора в будущем.
Проверка правильности выполненной регулировки и устранение ошибок
После завершения регулировки зазоров на клапанах ВАЗ 2109 критически важно проверить результат на работающем двигателе. Запустите мотор и дайте ему прогреться до рабочей температуры (80–90°C). Прислушайтесь к характерным звукам: равномерный стук клапанов должен либо исчезнуть, либо стать едва различимым. Если стук сохраняется или усилился, это указывает на неправильно выставленный зазор – чаще всего из-за недотянутой контргайки или ошибки в измерениях.
Для точной диагностики используйте щуп 0,15 мм (впускные клапаны) и 0,30 мм (выпускные). Повторно проверьте зазоры на холодном двигателе, последовательно прокручивая коленвал на 180° после каждого измерения. Если щуп проходит с заметным усилием или не входит вовсе, зазор требует корректировки. Обратите внимание на порядок регулировки: ошибка в последовательности (например, пропуск клапана) приведет к неравномерной работе двигателя и повышенному износу распредвала.
Типичная ошибка – игнорирование состояния толкателей и рокеров. Если после регулировки зазор быстро «уходит», проверьте поверхности соприкосновения: на них не должно быть задиров, выработки или масляных отложений. Изношенные детали заменяйте комплектом, иначе даже идеально выставленный зазор изменится через 500–1000 км пробега. Особое внимание уделите рокерам с регулировочными болтами: при затяжке контргайки моментом 1,5–2 кгс·м болт может сместиться, сбивая настройку.
Проверьте компрессию в цилиндрах после регулировки. Разница более 1 кгс/см² между цилиндрами указывает на негерметичность клапанов из-за неправильного зазора. В этом случае снимите клапанную крышку и повторно измерьте зазоры, сравнивая их с заводскими допусками. Если компрессия в норме, но двигатель работает с перебоями, осмотрите свечи зажигания: черный нагар на электродах может сигнализировать о слишком малом зазоре на впускных клапанах, а белый – на чрезмерно большом.
При появлении металлического звона на высоких оборотах (свыше 3000 об/мин) немедленно заглушите двигатель. Это признак «зажатых» клапанов, которые не закрываются полностью из-за отсутствия теплового зазора. В таком случае повторно разберите узел, проверьте состояние пружин и направляющих втулок. Если пружина потеряла упругость (длина в свободном состоянии менее 35 мм), замените ее, иначе клапан не будет возвращаться в седло, что приведет к прогару тарелки.
Финальный этап – проверка на ходу. После прогрева двигателя выполните разгон до 4000 об/мин на прямой передаче. При правильной регулировке двигатель должен набирать обороты плавно, без провалов и детонационных стуков. Если наблюдаются рывки или потеря мощности, вернитесь к проверке зазоров, уделив особое внимание выпускным клапанам 3-го и 4-го цилиндров – на них чаще всего возникают ошибки из-за неудобного доступа.
Сборка двигателя и запуск после завершения регулировки клапанов
Установите крышку клапанов, заменив прокладку на новую (артикул 2108-1003270-01). Затяните болты крест-накрест моментом 5–8 Н·м, начиная с центральных. Проверьте состояние сальников распредвала (2108-1005034) – при малейших следах течи замените их, иначе масло попадет на ремень ГРМ. Подключите высоковольтные провода к свечам в соответствии с порядком работы цилиндров (1-3-4-2), используя метки на крышке трамблёра. Убедитесь, что шланги системы вентиляции картера и вакуумного усилителя тормозов надёжно закреплены хомутами – их отсоединение приведёт к подсосу воздуха и нестабильным холостым оборотам.
Перед запуском залейте масло до уровня между метками «MIN» и «MAX» на щупе, используя рекомендованную для ВАЗ 2109 вязкость 10W-40 или 5W-40. Проверните коленвал вручную на 2–3 оборота ключом на 19, чтобы убедиться в отсутствии заклинивания. При первом запуске двигатель может работать неровно 10–15 секунд – это нормально, пока масляный насос не прокачает систему. После прогрева до 80–90°C проверьте герметичность соединений, отсутствие посторонних шумов и стабильность оборотов на холостом ходу (800–900 об/мин). Если обороты плавают, отрегулируйте их винтом количества на карбюраторе или через диагностический разъём для инжекторных версий.
