Датчик давления масла ямз 536 где находится

Датчик давления масла на двигателе ЯМЗ-536 находится на левой стороне блока цилиндров, в зоне масляного фильтра. Конкретно – на фланце корпуса масляного насоса, рядом с резьбовым отверстием для подключения маслопровода. В большинстве модификаций он установлен вертикально, с подключением через резьбовое соединение M14×1,5 или M12×1,5, в зависимости от года выпуска и комплектации.

Для доступа к датчику требуется демонтировать защитный кожух двигателя и, при необходимости, сместить кронштейн крепления топливных трубок. На моделях с турбонаддувом (например, ЯМЗ-5364 или ЯМЗ-5367) датчик может быть частично закрыт турбокомпрессором – в этом случае рекомендуется использовать удлинитель для ключа на 22 мм или 24 мм.

Перед заменой или проверкой датчика обязательно сбросьте давление в системе смазки, отсоединив клемму аккумулятора на 5–10 минут. При установке нового датчика нанесите на резьбу тонкий слой герметика Loctite 574 или аналогичного, чтобы исключить утечки масла. Не перетягивайте соединение – момент затяжки не должен превышать 25–30 Н·м.

Если после замены датчика на приборной панели сохраняется ошибка по давлению масла, проверьте целостность проводки и разъема. На двигателях ЯМЗ-536 часто встречается окисление контактов в колодке датчика – очистите их с помощью контактного спрея Kontakt 60 или аналогичного средства.

Основные места установки датчика давления масла на двигателе ЯМЗ 536

На двигателе ЯМЗ 536 датчик давления масла чаще всего располагается в районе масляного фильтра или на корпусе масляного насоса. Первый вариант – стандартное решение для большинства модификаций, где датчик вкручивается в резьбовое отверстие на блоке цилиндров рядом с фильтром. Это место обеспечивает прямое измерение давления после фильтрации, что критично для контроля состояния системы смазки.

Второй распространённый вариант – установка датчика на корпусе масляного насоса, особенно в версиях двигателя с турбонаддувом. Здесь датчик фиксирует давление до фильтра, позволяя оперативно выявлять проблемы с насосом или засорением магистрали. Резьбовое соединение выполнено под стандартный штуцер M14×1,5, что упрощает замену при необходимости.

На некоторых модификациях ЯМЗ 536 датчик может быть установлен на главной масляной магистрали, проходящей вдоль блока цилиндров. Такое расположение характерно для двигателей с увеличенным рабочим объёмом или специальными требованиями к мониторингу. В этом случае датчик вкручивается в переходник, врезанный в магистраль, и требует герметизации медной или алюминиевой прокладкой.

Реже датчик размещают на крышке распределительных шестерён, если конструкция двигателя предусматривает там доступ к масляной системе. Это решение встречается на ранних версиях ЯМЗ 536 и требует демонтажа защитного кожуха для обслуживания. При установке в этом месте важно проверить отсутствие утечек через уплотнительное кольцо, так как вибрации могут ослабить соединение.

При поиске датчика на двигателе обратите внимание на электрический разъём – он всегда подключён к жгуту проводки системы управления. На ЯМЗ 536 используется трёхконтактный разъём с фиксатором, который исключает случайное отсоединение. Если датчик не виден сразу, проследите провод от блока управления двигателем (ЭБУ) – он приведёт к месту установки.

В процессе замены датчика обязательно слейте часть масла, чтобы избежать его вытекания при демонтаже. Для откручивания используйте торцевой ключ на 24 мм или специальный накидной ключ с прорезью под провод. После установки нового датчика запустите двигатель и проверьте показания на приборной панели – давление должно соответствовать паспортным значениям (0,2–0,6 МПа на холостом ходу).

Если после замены датчика показания остаются некорректными, проверьте целостность проводки и состояние масляного насоса. На ЯМЗ 536 часто встречается засорение сетки маслоприёмника, что приводит к падению давления. Также убедитесь, что датчик соответствует модификации двигателя – для разных версий ЯМЗ 536 могут применяться датчики с различными диапазонами измерения (например, 0–1 МПа или 0–1,6 МПа).

Как отличить датчик давления масла от других датчиков на ЯМЗ 536

Датчик давления масла на ЯМЗ 536 имеет характерное расположение и конструкцию, позволяющие быстро его идентифицировать. Он установлен на масляном канале блока цилиндров с правой стороны двигателя, рядом с масляным фильтром. Корпус датчика выполнен из металла с резьбовым соединением M14×1,5, что отличает его от датчиков температуры или уровня масла, которые обычно имеют пластиковые или комбинированные корпуса.

Внешне датчик давления масла ЯМЗ 536 оснащён одним электрическим разъёмом с двумя контактами, в отличие от датчика температуры охлаждающей жидкости, который часто имеет аналогичный разъём, но расположен в другом месте – на термостате или головке блока. На корпусе датчика давления может быть нанесена маркировка «ДДМ» или «Oil Pressure», а также каталожный номер, например, 536-3810010 или его аналоги.

Для проверки принадлежности датчика к системе смазки используйте мультиметр. При включённом зажигании датчик давления масла должен показывать сопротивление в пределах 10–15 Ом при отсутствии давления и резко менять его при запуске двигателя. Датчики температуры или уровня масла на такие изменения не реагируют – их показания зависят от других параметров.

Ещё один способ отличить датчик – по цвету проводки. На ЯМЗ 536 провод, идущий к датчику давления масла, обычно имеет изоляцию чёрного или коричневого цвета с жёлтой или красной полосой. Провода датчиков температуры чаще белые, синие или зелёные. При демонтаже датчика из его посадочного места вытекает моторное масло, что подтверждает его функциональное назначение.

Если визуальная идентификация затруднена, обратитесь к схеме электрооборудования двигателя. В документации ЯМЗ 536 датчик давления масла обозначен как «ДДМ» или «B12» (в зависимости от модификации), а его расположение указано на схемах масляной системы. Не путайте его с датчиком аварийного давления масла, который может быть установлен рядом, но имеет другой каталожный номер и порог срабатывания.

Пошаговая инструкция по поиску датчика давления масла на блоке цилиндров

Датчик давления масла на двигателе ЯМЗ-536 расположен на левой стороне блока цилиндров, ближе к задней части. Чтобы его обнаружить, начните с визуального осмотра области между третьим и четвертым цилиндрами. Ориентируйтесь на масляный канал, выходящий из блока – датчик вкручен непосредственно в него.

Подготовьте инструменты: понадобятся ключ на 24 мм или головка с трещоткой, фонарик и ветошь. Перед началом работ убедитесь, что двигатель остыл, а система смазки не находится под давлением. Отсоедините клемму аккумулятора для безопасности.

Снимите защитный кожух двигателя, если он установлен, – на ЯМЗ-536 он крепится на болтах или защелках. Освободите доступ к левой стороне блока, убрав мешающие элементы: шланги системы охлаждения, провода или кронштейны навесного оборудования. Датчик часто скрыт за генератором или компрессором.

Найдите электрический разъем с одним проводом – это сигнальный контакт датчика. Разъем обычно черного или серого цвета, зафиксирован пластиковым замком. Аккуратно отсоедините его, нажав на фиксатор. Сам датчик выглядит как металлический цилиндр с шестигранной головкой под ключ и резьбовым штуцером.

Если датчик не виден сразу, проследите масляную магистраль от фильтра к блоку цилиндров. На ЯМЗ-536 датчик вкручен в горизонтальный канал, параллельный оси коленвала. При необходимости очистите поверхность блока от грязи и масла – это упростит идентификацию.

После обнаружения проверьте состояние датчика: осмотрите корпус на предмет трещин, а резьбу – на наличие подтеков масла. Если требуется замена, используйте только оригинальные запчасти или аналоги с каталожным номером 536-3829010. Затягивайте датчик с моментом 20–25 Н·м, избегая перетяжки.

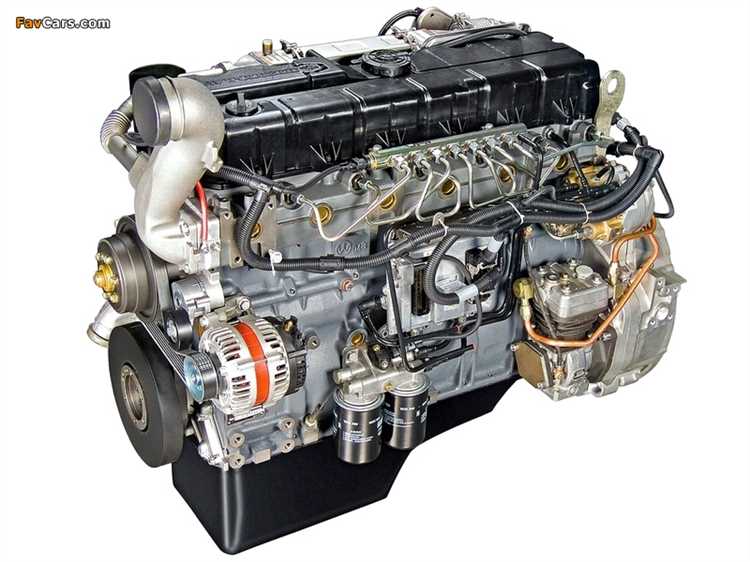

Расположение датчика давления масла в зависимости от модификации ЯМЗ 536

На базовой версии ЯМЗ-536 (6-цилиндровый рядный двигатель) датчик давления масла установлен на левой стороне блока цилиндров, в районе 3-го цилиндра. Точное место – на фланце масляного канала, рядом с масляным фильтром. Для доступа требуется снять защитный кожух ремня ГРМ и частично демонтировать кронштейн генератора. При замене рекомендуется использовать уплотнительное кольцо из меди или алюминия толщиной 1,5 мм.

В модификациях ЯМЗ-536.10 и ЯМЗ-536.20 (с турбонаддувом) датчик смещён к задней части двигателя, ближе к маховику. Он закреплён на корпусе масляного насоса, под впускным коллектором. Для обслуживания необходимо отсоединить шланги системы вентиляции картера и снять теплозащитный экран турбины. Особенность: на этих версиях датчик часто подвержен перегреву, поэтому проверяйте состояние проводки каждые 50 000 км.

• ЯМЗ-5364 (экологический класс Евро-5) – датчик расположен на правой стороне блока, над масляным поддоном, рядом с датчиком температуры масла. Доступ открывается после снятия пластиковой крышки двигателя и отвода жгута проводов ЭБУ.
• ЯМЗ-5367 (с системой Common Rail) – датчик интегрирован в модуль масляного фильтра, установленный на передней крышке двигателя. Для замены требуется слив масла и демонтаж всего фильтрующего узла.

На двигателях ЯМЗ-536 с индексом «Т» (тропическое исполнение) датчик вынесен на верхнюю часть блока цилиндров, под клапанной крышкой. Это сделано для защиты от попадания грязи и воды при эксплуатации в условиях повышенной влажности. При установке нового датчика обязательно наносите на резьбу герметик Loctite 577 или аналог, устойчивый к температурам до 200°C.

Типичные ошибки при определении местоположения датчика на ЯМЗ 536

Первая распространённая ошибка – поиск датчика давления масла в районе масляного фильтра или насоса. На ЯМЗ 536 датчик расположен не на блоке цилиндров, а на корпусе масляного фильтра, с правой стороны двигателя, ближе к задней части. Ориентиром служит патрубок подачи масла к турбокомпрессору: датчик установлен на 5–7 см ниже него. Путаница возникает из-за схожести конструкции с ЯМЗ-236/238, где датчик действительно крепится на блоке. Проверка по схеме в руководстве по эксплуатации (раздел 3.2.4) исключает эту ошибку.

Вторая ошибка – игнорирование модификаций двигателя. На версиях ЯМЗ 536 с электронным управлением (например, Euro-5) датчик может быть интегрирован в блок управления или располагаться рядом с датчиком температуры масла. В таких случаях его легко спутать с датчиком уровня или температуры, особенно если не свериться с маркировкой на корпусе (обычно обозначен как «ДДМ» или «Oil Pressure Sensor»). Для точного определения используйте мультиметр: сопротивление датчика при заглушенном двигателе должно составлять 10–15 Ом, при работающем – меняться в пределах 100–300 Ом в зависимости от давления.

Инструменты, необходимые для доступа к датчику давления масла

Датчик давления масла на двигателе ЯМЗ-536 расположен в труднодоступном месте, поэтому для его демонтажа потребуется набор специализированных инструментов. Основной проблемой становится ограниченное пространство вокруг блока цилиндров, где установлен датчик. Без правильного оснащения попытки добраться до него могут привести к повреждению соседних элементов или самого датчика.

Минимальный набор включает:

• Торцевой ключ на 24 мм с удлинителем – для откручивания датчика, так как стандартный рожковый ключ не помещается в зоне установки.
• Головка на 10 мм – для снятия защитного кожуха или кронштейнов, мешающих доступу.
• Трещотка с гибким удлинителем – необходима из-за острого угла подхода к датчику.
• Пассатижи с удлиненными губками – для удержания штуцера или шланга при откручивании.

Если датчик прикипел, потребуются дополнительные средства. Аэрозольный проникающий состав (например, WD-40 или Liqui Moly LM-40) наносится за 10–15 минут до демонтажа. В особо сложных случаях используют ударную отвертку или специальный съемник для датчиков, но на ЯМЗ-536 это редкость – чаще хватает усилия торцевого ключа.

Для защиты резьбы и предотвращения утечек масла после установки нового датчика применяют анаэробный герметик (Loctite 574 или аналог). Наносить его следует тонким слоем на первые 2–3 витка резьбы, избегая попадания внутрь масляных каналов. Излишки герметика удаляются сразу после затяжки, иначе они могут отслоиться и забить систему смазки.

Работа под капотом ЯМЗ-536 осложняется высокой температурой двигателя и близким расположением выпускного коллектора. Обязательно используйте термостойкие перчатки (например, из кевлара) и защитные очки. При демонтаже горячего датчика риск ожогов возрастает – рекомендуется дождаться остывания двигателя до 40–50°C.

Для контроля момента затяжки нового датчика нужен динамометрический ключ с диапазоном 20–30 Н·м. Превышение усилия приводит к срыву резьбы в алюминиевом блоке, а недостаточная затяжка – к утечкам масла. На ЯМЗ-536 оптимальный момент составляет 25 Н·м, но точные данные указаны в сервисной документации двигателя.

В процессе работы может потребоваться слив части масла, если датчик расположен ниже уровня картера. Для этого используют емкость объемом не менее 5 литров и воронку с мелким фильтром, чтобы избежать попадания грязи в систему. После замены датчика уровень масла проверяется щупом и при необходимости доливается до нормы.

Дополнительные инструменты, которые могут пригодиться:

• Магнитный захват – для извлечения упавшего датчика или крепежа из труднодоступных мест.
• Фонарь с гибким шлангом или налобный – освещение зоны работы критически важно.
• Набор щупов – для проверки зазоров при обратной сборке кронштейнов.
• Мультиметр – если требуется диагностика электрической части датчика (сопротивление 100–300 Ом в рабочем состоянии).

Как проверить работоспособность датчика давления масла после его обнаружения

Датчик давления масла ЯМЗ-536 расположен на корпусе масляного фильтра или вблизи масляной магистрали блока цилиндров. Перед проверкой убедитесь, что двигатель остыл, а система смазки не находится под давлением. Отсоедините электрический разъем датчика, предварительно отключив аккумулятор для безопасности.

Для первичной диагностики используйте мультиметр в режиме измерения сопротивления (омметр). Подключите щупы к контактам датчика: нормальное сопротивление при отсутствии давления должно составлять 10–30 Ом. Если показания выходят за эти пределы или равны бесконечности, датчик неисправен. Учтите, что точные значения зависят от модификации датчика – сверяйтесь с технической документацией.

Проверка под давлением требует манометра с переходником. Подключите манометр к масляной магистрали вместо датчика, запустите двигатель и сравните показания с эталонными (для ЯМЗ-536 на холостом ходу – 0,8–1,2 кгс/см², при 2000 об/мин – 3,5–4,5 кгс/см²). Если давление в норме, а датчик не реагирует, замените его.

• Визуальный осмотр: проверьте корпус датчика на трещины, следы масла или коррозию контактов. Даже микротрещины могут привести к ложным срабатываниям.
• Проверка герметичности: нанесите мыльный раствор на резьбовое соединение датчика при работающем двигателе. Появление пузырьков указывает на утечку масла через датчик.
• Тест на вибрацию: легкое постукивание по корпусу датчика при работающем двигателе не должно вызывать скачков показаний на приборной панели. Если стрелка дергается – датчик подлежит замене.

Электрическая цепь проверяется подачей напряжения 12 В на контакты датчика. При исправном датчике сопротивление должно резко измениться (до 1–5 Ом). Если изменений нет – внутренний механизм поврежден. Для этого теста используйте источник стабилизированного напряжения, чтобы избежать перегрузки.

При отсутствии манометра допустимо использовать эталонный датчик для сравнения. Подключите его параллельно штатному и запустите двигатель. Если показания на приборной панели совпадают с эталонными – штатный датчик неисправен. Метод не дает точных значений давления, но позволяет быстро выявить дефект.

Замена датчика проводится на холодном двигателе с использованием ключа на 24 мм. Новый датчик должен соответствовать каталожному номеру (например, 536-3810010 для ЯМЗ-536). После установки запустите двигатель и убедитесь в отсутствии утечек масла и корректной работе указателя давления. При необходимости сбросьте ошибки ЭБУ сканером.

Замена датчика давления масла на ЯМЗ 536: ключевые моменты

Датчик давления масла на ЯМЗ 536 расположен на левой стороне блока цилиндров, в районе 4-го цилиндра, за масляным фильтром. Для доступа к нему потребуется снять защитный кожух двигателя и частично демонтировать кронштейн крепления топливного фильтра. Работайте при холодном двигателе – температура масла после остановки достигает 90–110°C, что увеличивает риск ожогов. Используйте торцевую головку на 24 мм для отсоединения электрического разъема и ключ на 27 мм для выкручивания датчика.

Перед установкой нового датчика (артикул 536-3829010 для оригинальной детали) очистите резьбовое отверстие от остатков старого герметика и масляных отложений. Нанесите тонкий слой анаэробного герметика (например, Loctite 574) на первые 2–3 витка резьбы, избегая попадания в масляный канал. Затяните датчик моментом 25–30 Н·м – превышение приведет к срыву резьбы в алюминиевом блоке. Подключите разъем до характерного щелчка фиксатора.

После замены запустите двигатель и проверьте отсутствие утечек масла в месте установки. Давление на холостом ходу должно составлять 1,5–2,5 кгс/см², при 2100 об/мин – не менее 4 кгс/см². Если показания не соответствуют, проверьте целостность проводки к датчику и работоспособность масляного насоса. Не игнорируйте ошибку «низкое давление масла» на панели приборов – она может указывать на засорение маслоприемника или износ вкладышей коленвала.

В таблице ниже приведены типичные неисправности, связанные с датчиком давления масла, и их диагностика:

Схема подключения и электрические параметры датчика давления масла ЯМЗ 536

Датчик давления масла на ЯМЗ 536 подключается по двухпроводной схеме: сигнальный провод (обычно жёлтого или оранжевого цвета) соединяется с блоком управления двигателем (ЭБУ), а минусовой (чёрный или коричневый) – с массой через корпус двигателя. Номинальное напряжение питания – 5 В, подаваемое от ЭБУ через резистивный делитель. Выходной сигнал – аналоговый, изменяющийся в диапазоне 0,5–4,5 В при давлении масла от 0 до 1 МПа. Для корректной работы датчика сопротивление изоляции проводки должно быть не менее 1 МОм, а сечение проводов – не менее 0,75 мм². При монтаже избегайте перегибов и контакта с нагревающимися элементами, так как это искажает показания.

Проверка электрических параметров проводится мультиметром в режиме измерения напряжения: при заглушенном двигателе на сигнальном проводе должно быть 0,5 В (±0,1 В), при работающем на холостом ходу – 1,2–1,8 В (в зависимости от температуры масла). Превышение 4,5 В или падение ниже 0,3 В указывает на неисправность датчика или обрыв цепи. Для диагностики используйте сканер с поддержкой протокола J1939, сверяя данные PID 0x00FEE5 (давление масла) с эталонными значениями. При замене датчика отключите аккумулятор и убедитесь в герметичности резьбового соединения – утечка масла через уплотнение приводит к коррозии контактов.
