Подушка безопасности – это не просто тканевый мешок, а сложная система, рассчитанная на срабатывание за 20–50 миллисекунд при столкновении. Её основные компоненты: газогенератор, нейлоновая оболочка, датчики удара и электронный блок управления (ЭБУ). Современные модели используют нейлон 6,6 с покрытием из силикона или неопрена – материалы, выдерживающие давление до 250 кПа и температуру до 500°C в момент наполнения газом.
Газогенератор – ключевой элемент, отвечающий за мгновенное заполнение подушки. В большинстве систем применяется азид натрия (NaN₃), который при срабатывании пиропатрона разлагается на азот и натрий. Альтернатива – гибридные генераторы, сочетающие твердое топливо и сжатый газ (аргон или гелий), что снижает риск ожогов при раскрытии. Скорость выброса газа достигает 300 км/ч, а объём подушки водителя – 60–80 литров, пассажира – до 150 литров.
Датчики удара фиксируют замедление от 30 до 50 g (для сравнения: перегрузка при резком торможении – 1–2 g). ЭБУ анализирует данные с акселерометров и принимает решение о срабатывании за 15–30 мс. Важно: подушки не активируются при ударе сзади или боковом касании ниже порога в 20 км/ч. В современных автомобилях используются многоступенчатые подушки, регулирующие силу раскрытия в зависимости от веса пассажира и тяжести ДТП.
Нейлоновая оболочка подушки имеет толщину 0,3–0,5 мм и прошивается нитями из арамидного волокна (кевлар) для предотвращения разрыва. В местах контакта с телом (например, рулевое колесо) применяются перфорированные зоны, снижающие риск травм от резкого удара. После срабатывания подушка оседает за 1–2 секунды благодаря вентиляционным отверстиям диаметром 20–40 мм.
Обслуживание системы требует замены газогенератора и подушки после срабатывания – повторное использование невозможно. При диагностике проверяйте целостность проводки к датчикам и коды ошибок ЭБУ (например, B0010–B0014 для фронтальных подушек). Не размещайте предметы ближе 25 см от подушки – это может привести к травмам при раскрытии. В автомобилях с системой Occupant Classification System (OCS) отключайте подушку пассажира при установке детского кресла.
Какие ткани и синтетические материалы используются в подушках безопасности
Основной материал для оболочки подушек безопасности – полиамидные ткани (нейлон 6.6), выбираемые за высокую прочность на разрыв (до 200 Н/мм²) и термостойкость (до 200°C). Производители используют нейлон с плотностью 420–840 ден, покрытый силиконовым или неопреновым слоем для снижения газопроницаемости. Толщина нитей варьируется от 235 до 470 дтекс, а плетение – чаще всего полотняное или саржевое, обеспечивающее равномерное распределение нагрузки при раскрытии.
Для фронтальных подушек применяют однослойные ткани с массой 170–220 г/м², а для боковых и шторок – многослойные композиты с армированием арамидными волокнами (например, Kevlar®). Арамид добавляет устойчивость к проколам и абразивному износу, критичную при контакте с острыми кромками салона. В некоторых моделях используют гибридные ткани, где нейлон комбинируется с полиэфирными волокнами для снижения стоимости без потери прочности.
- Силиконизированный нейлон – стандарт для водительских и пассажирских подушек, выдерживает давление до 1,5 бар при раскрытии.
- Полиэстер (ПЭТ) – дешевле нейлона, но уступает по термостойкости (до 150°C), применяется в бюджетных системах.
- Углеродные волокна – экспериментальные образцы для гоночных автомобилей, повышают жесткость при минимальном весе.
Ключевой параметр – воздухопроницаемость ткани, измеряемая в кубических футах в минуту (CFM). Для подушек безопасности допустимый показатель не превышает 0,5 CFM при давлении 125 Па. Производители добиваются этого каландрованием (горячей прокаткой) или нанесением микропористых покрытий на основе полиуретана. При выборе материала учитывают также устойчивость к УФ-излучению и химикатам (маслам, топливу), чтобы исключить деградацию в течение 15-летнего срока службы.
Как работает газогенератор и какие химические вещества в нём применяются
Газогенератор подушки безопасности – пиротехническое устройство, преобразующее химическую энергию в газ под высоким давлением за 20–50 миллисекунд. В основе лежит реакция окисления-восстановления: электрический импульс от блока управления (обычно 1–3 А при 12 В) инициирует воспламенение запала, который поджигает основной заряд. Температура в зоне реакции достигает 1000–1500 °C, а давление – 20–30 МПа. Конструкция включает металлический корпус с фильтрами из нержавеющей стали или керамики, задерживающими твёрдые частицы (до 99% продуктов сгорания), и мембрану, разрушающуюся при заданном давлении. Скорость выхода газа регулируется диаметром отверстий в корпусе (0,5–2 мм) и составом заряда: например, азид натрия (NaN₃) генерирует газ со скоростью 150–200 л/с на 100 г вещества, а нитрат аммония (NH₄NO₃) – до 300 л/с, но требует стабилизаторов из-за гигроскопичности.
В современных системах применяют три основных типа зарядов: азидные (NaN₃ + KNO₃ + SiO₂), безазидные (например, нитрогуанидин C₂H₄N₄O₂ или тетразоловые соединения) и гибридные (комбинация твёрдого топлива и сжатого газа, как аргон или гелий). Азид натрия, несмотря на высокую эффективность (выход азота – 65% от массы), токсичен и запрещён в ряде стран (ЕС с 2006 года). Безазидные составы, такие как 5-аминотетразол (5-AT) с окислителем CuO, безопаснее, но требуют катализаторов для стабильного горения при низких температурах (−40 °C). Гибридные системы, например, с зарядом на основе нитрата аммония и 10–15% сжатого аргона, снижают тепловую нагрузку на подушку, но увеличивают массу генератора на 20–30%. Для диагностики рекомендуется проверять сопротивление запала (2–4 Ом) и целостность цепи мультиметром каждые 5 лет, а также избегать механических повреждений корпуса – трещины приводят к неконтролируемому выбросу газа.
Конструкция и крепление модуля подушки безопасности в руле и приборной панели
Модуль подушки безопасности в рулевом колесе состоит из газогенератора, сложенной оболочки из нейлона толщиной 0,4–0,6 мм с силиконовым покрытием, металлического корпуса с крепежными отверстиями под болты M6–M8 класса прочности 8.8 или 10.9, и электронного блока инициации с пиротехническим зарядом. Корпус фиксируется к каркасу руля через 4–6 точек с моментом затяжки 8–12 Н·м, при этом между модулем и пластиковой облицовкой предусматривается зазор 2–3 мм для беспрепятственного раскрытия. В приборной панели модуль пассажирской подушки крепится на стальной раме с помощью кронштейнов из алюминиевого сплава АД31Т1, рассчитанных на ударную нагрузку до 15 кН. Для компенсации термических деформаций используются резиновые втулки толщиной 3–5 мм, а сам модуль устанавливается под углом 15–20° к горизонтали для оптимального распределения нагрузки на пассажира.
При монтаже критически важно соблюдать последовательность затяжки крепежа: сначала центральные болты, затем периферийные по диагонали с шагом 2–3 Н·м до достижения номинального момента. После установки проводится проверка сопротивления цепи инициатора (должно быть 1,8–2,2 Ом) и отсутствие замыканий на массу. Запрещается использовать ударный инструмент при затяжке – только динамометрический ключ с погрешностью не более ±3%. В случае демонтажа модуля необходимо отключить аккумулятор и выждать не менее 10 минут для разряда конденсаторов в системе SRS, а при повторной установке заменить все одноразовые крепежные элементы.
Датчики удара: типы, расположение и принцип срабатывания
Датчики удара делятся на два основных типа: электромеханические и микроэлектромеханические (MEMS). Электромеханические датчики, часто называемые «ртутными» или «шариковыми», используют инерционный принцип – при резком замедлении металлический шарик или ртуть замыкает контакты, инициируя сигнал. MEMS-датчики, интегрированные в современные системы, работают на базе микроскопических акселерометров, измеряющих ускорение с точностью до 0,1 g. Они компактнее, надежнее и способны анализировать направление удара, что позволяет активировать подушки безопасности избирательно – например, только фронтальные или боковые.
Расположение датчиков критически влияет на скорость реакции системы. В большинстве автомобилей фронтальные датчики размещаются в переднем бампере или на лонжеронах – зонах, первыми воспринимающими удар. Боковые датчики интегрируют в стойки кузова или двери, где деформация происходит быстрее, чем в центральной части. Центральный блок управления (ECU) с собственным акселерометром дублирует данные, исключая ложные срабатывания. В премиальных моделях добавляют периферийные датчики в задней части для защиты при ударе сзади или опрокидывании.
Принцип срабатывания основан на алгоритмах анализа замедления. При столкновении MEMS-датчики фиксируют резкое изменение скорости (обычно >30 g для фронтального удара) и передают сигнал в ECU. Блок управления за 15–30 мс обрабатывает данные, сравнивая их с эталонными кривыми замедления, запрограммированными для разных типов аварий. Если параметры совпадают, ECU подает ток на пиропатрон подушки, который воспламеняет газогенерирующий состав. В системах с двухступенчатым срабатыванием (например, для пассажиров разного веса) алгоритм учитывает дополнительные данные – положение сиденья, использование ремня безопасности.
Диагностика датчиков требует специализированного оборудования. При ошибках в системе (код P0460–P0465) проверяют целостность проводки, сопротивление датчиков (для MEMS – 1–2 кОм) и калибровку ECU. После замены датчика или кузовного ремонта обязательна перепрошивка блока управления – иначе система может не сработать или активироваться ложно. В автомобилях с функцией «Pre-Safe» датчики работают в связке с ESP и радарами, предварительно натягивая ремни и подготавливая подушки при обнаружении неизбежного столкновения.
Электронный блок управления подушками: алгоритмы и безопасность данных
Электронный блок управления (ЭБУ) подушками безопасности – микропроцессорное устройство с тактовой частотой от 40 до 120 МГц, обрабатывающее сигналы с датчиков удара, положения сиденья и ремней безопасности. Современные системы, такие как Bosch ESF 4.0 или Continental MK-100, используют алгоритмы на основе нейронных сетей для анализа динамики столкновения за 15–30 мс. Критические параметры: порог срабатывания (обычно 20–50 g), время активации пиропатрона (менее 5 мс) и фильтрация ложных срабатываний при резком торможении или наезде на препятствие.
Безопасность данных в ЭБУ обеспечивается многоуровневой защитой. Криптографические протоколы, такие как AES-128 или SHA-256, шифруют диагностические данные и конфигурации системы. Производители (например, Autoliv) внедряют аппаратные модули безопасности (HSM) для защиты от несанкционированного доступа. Примеры уязвимостей: атака через OBD-II порт (CVE-2015-5348) или подмена CAN-сообщений, что требует регулярного обновления ПО через официальные дилерские центры.
Алгоритмы принятия решений делятся на два типа: детерминированные (основаны на жестких порогах ускорения) и адаптивные (учитывают массу пассажира, положение сиденья, скорость автомобиля). Например, система Mercedes PRE-SAFE использует данные с радаров и камер для предварительного натяжения ремней за 0,5–1 с до столкновения. Для диагностики применяются встроенные тесты (BIST), проверяющие целостность цепей пиропатронов и датчиков каждые 100 мс.
Рекомендации по эксплуатации: избегать самостоятельного вмешательства в электронику подушек, использовать только сертифицированные сканеры для диагностики (например, Launch X431 или Bosch KTS), обновлять ПО ЭБУ не реже раза в 2 года. При замене компонентов системы (датчиков, пиропатронов) обязательна перепрошивка ЭБУ с записью новых серийных номеров во избежание ошибок совместимости.
Особенности устройства боковых и шторок безопасности в современных автомобилях
Боковые подушки безопасности (SIPS – Side Impact Protection System) и шторки (ITS – Inflatable Tubular Structure или curtain airbags) разрабатываются для защиты головы, грудной клетки и таза при боковых столкновениях. В отличие от фронтальных подушек, они имеют компактные газогенераторы с пиротехническим зарядом, срабатывающим за 15–25 мс – в два раза быстрее. Размещаются в спинках передних сидений (для защиты груди и таза) или в стойках крыши (шторки), растягиваясь на длину до 2 метров. Материал оболочки – многослойный нейлон с силиконовым покрытием, выдерживающий давление до 20 кПа и температуру до 500°C в момент раскрытия.
Шторки безопасности отличаются конструктивными особенностями в зависимости от класса автомобиля:
- В седанах и хэтчбеках они закрывают только передние и задние боковые окна, фиксируясь на стойках A и C.
- В кроссоверах и минивэнах шторки часто интегрируются в потолок, перекрывая всю длину салона (до 3 метров) и защищая пассажиров на всех рядах сидений.
- В премиальных моделях (например, Mercedes S-Class, BMW 7 Series) применяются двухкамерные шторки: первая камера срабатывает при ударе, вторая – при опрокидывании, удерживая пассажиров внутри салона.
Датчики бокового удара (обычно 4–6 на кузове) активируют систему при деформации порога или двери свыше 50 мм, используя алгоритмы, исключающие ложные срабатывания при граде или ударах по колесам.
Ключевые требования к установке и обслуживанию:
- После срабатывания боковые подушки и шторки подлежат полной замене – повторное использование недопустимо из-за деформации оболочки и потери герметичности.
- При ремонте кузова нельзя допускать нагрева зон крепления подушек свыше 80°C – это может повредить пиротехнические элементы.
- Шторки теряют эффективность при неправильной регулировке сидений: расстояние от головы до бокового стекла должно быть не менее 10 см, иначе подушка не успеет раскрыться до контакта.
- В автомобилях с панорамной крышей шторки часто имеют усиленную конструкцию с дополнительными направляющими, чтобы компенсировать отсутствие жесткой стойки B.
Производители рекомендуют проверять состояние системы каждые 10 лет или после ДТП, даже если подушки не сработали – коррозия контактов или старение пиропатронов снижают надежность.
Как проверяется работоспособность подушек безопасности при техосмотре
На техосмотре диагностика подушек безопасности проводится через сканирование бортового компьютера автомобиля специализированным диагностическим оборудованием, таким как Launch X-431 или Bosch KTS. Проверяется наличие активных ошибок в системе SRS (Supplemental Restraint System) по кодам неисправностей (например, B0010 – неисправность фронтальной подушки водителя, U0155 – потеря связи с блоком управления). Инспектор сверяет данные с заводскими параметрами, указанными в сервисной документации производителя. Если ошибки не сброшены или система фиксирует обрывы цепей, повреждение пиропатронов или некорректную работу датчиков удара, автомобиль не проходит техосмотр до устранения неисправностей.
Дополнительно визуально осматриваются элементы системы: состояние разъемов под сиденьями и в рулевой колонке, целостность проводки, отсутствие механических повреждений модулей подушек и датчиков. Лампа SRS на приборной панели должна гаснуть через 3–7 секунд после включения зажигания – если она мигает или горит постоянно, это свидетельствует о неисправности. В некоторых случаях требуется демонтаж отдельных компонентов для проверки сопротивления пиропатронов мультиметром (норма – 1,5–3 Ом). После ремонта обязательна повторная диагностика с очисткой ошибок через сканер.

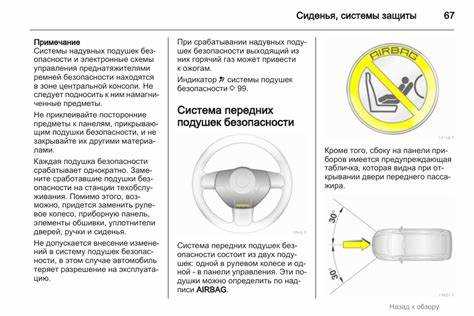

Что делать с подушками безопасности после срабатывания или окончания срока службы
После срабатывания подушки безопасности автомобиль подлежит обязательной диагностике у официального дилера или сертифицированного сервисного центра. Производители, такие как Toyota и Volkswagen, требуют замены не только самой подушки, но и связанных компонентов: пиропатрона, блока управления SRS и датчиков удара. Стоимость работ варьируется от 30 000 до 150 000 рублей в зависимости от модели и количества сработавших модулей. Игнорирование замены приводит к некорректной работе системы безопасности и ошибкам на приборной панели.
Подушки с истекшим сроком службы (обычно 10–15 лет) подлежат утилизации через специализированные пункты. В России действует Постановление Правительства № 1194, обязывающее автовладельцев сдавать отработанные пиротехнические устройства в организации, имеющие лицензию на работу с взрывоопасными веществами. Список таких предприятий публикуется на сайтах региональных Ростехнадзоров. Самостоятельный демонтаж или выброс подушек запрещен – штраф за нарушение составляет до 2 000 рублей для физических лиц.
При продаже автомобиля с неисправными или сработавшими подушками безопасности необходимо указать это в договоре купли-продажи. Сокрытие дефекта может привести к расторжению сделки по решению суда и возмещению ущерба покупателю. В странах ЕС действует директива 2007/46/EC, обязывающая продавцов предоставлять полную информацию о состоянии системы пассивной безопасности. В России аналогичные требования закреплены в ст. 475 ГК РФ.
Для временного отключения подушки безопасности (например, при установке детского кресла на переднее сиденье) используются специальные переключатели, сертифицированные производителем автомобиля. В моделях BMW и Mercedes-Benz такие переключатели интегрированы в блок управления и активируются через меню бортового компьютера. В автомобилях без штатной функции отключения допускается установка дополнительного модуля, но только при условии сохранения заводской гарантии и соответствия требованиям ГОСТ Р 51815-2001.
Утилизация подушек безопасности требует соблюдения техники безопасности. Пиротехнические элементы содержат азид натрия (NaN₃) или нитрат аммония (NH₄NO₃), которые при неправильном обращении могут вызвать отравление или взрыв. Демонтаж проводится в защитных перчатках и очках, с отключенной бортовой сетью. После извлечения модуль помещается в металлический контейнер с песком и транспортируется на утилизацию. В домашних условиях нейтрализация пиропатрона недопустима.
Вторичное использование подушек безопасности после срабатывания невозможно. Даже если визуально модуль не поврежден, его повторное наполнение газом экономически нецелесообразно – стоимость восстановления превышает цену нового блока. Исключение составляют коллекционные автомобили, где оригинальные подушки заменяются на муляжи для сохранения исторической достоверности. В таких случаях система SRS отключается, а факт замены фиксируется в технической документации.
