Трещины в головке блока цилиндров (ГБЦ) – распространённая проблема, приводящая к утечке охлаждающей жидкости, масла или газов. Даже микротрещины способны вызвать перегрев двигателя, падение компрессии и дорогостоящий ремонт. Профессиональная диагностика требует опрессовки или ультразвукового контроля, но в домашних условиях можно выявить дефект с помощью доступных методов.
Первый признак трещины – эмульсия на щупе или крышке маслозаливной горловины. Если охлаждающая жидкость попадает в масло, образуется белая пена с характерным запахом антифриза. Проверьте уровень масла: при смешивании с антифризом он резко повышается. Также обратите внимание на цвет выхлопных газов – белый дым на прогретом двигателе указывает на проникновение охлаждающей жидкости в камеру сгорания.
Для визуального осмотра снимите клапанную крышку и осмотрите поверхность ГБЦ. Трещины чаще всего возникают между седлами клапанов, в перемычках между цилиндрами или возле свечных колодцев. Используйте лупу с подсветкой – микротрещины проявляются как тонкие тёмные линии. Проверьте герметичность прокладки ГБЦ: если на стыке с блоком видны следы антифриза или масла, возможно, трещина скрыта под ней.
Метод пневматического теста поможет выявить утечки. Заглушите все отверстия в ГБЦ (кроме одного), подайте сжатый воздух под давлением 1–1,5 бар и опустите головку в воду. Пузырьки укажут на место трещины. Альтернатива – использование керосина: нанесите его на сухую поверхность, протрите насухо и посыпьте мелом. Через 10–15 минут керосин просочится сквозь трещину, оставив тёмные пятна на меловом слое.
При подозрении на внутренние трещины проведите компрессионный тест. Разница в показаниях между цилиндрами более 10% указывает на возможный дефект. Если компрессия падает при добавлении масла в цилиндр, проблема в поршневой группе; если нет – виновата ГБЦ. Для точности повторите замер с отключённой системой зажигания и подачей воздуха через свечное отверстие.
Не игнорируйте перегрев двигателя. Даже кратковременное превышение температуры на 20–30°C может вызвать термические трещины. Проверьте термостат, радиатор и помпу – их неисправность ускоряет разрушение ГБЦ. Если трещина обнаружена, оцените её размер: дефекты длиной до 5 мм иногда поддаются ремонту сваркой или эпоксидными составами, но при серьёзных повреждениях требуется замена головки.
Как подготовить головку блока цилиндров к осмотру
Перед началом осмотра ГБЦ демонтируйте все навесные элементы: впускной и выпускной коллекторы, клапанную крышку, термостат, датчики температуры и давления. Отсоедините топливные форсунки и свечи зажигания (или накаливания для дизелей), предварительно пометив их положение для обратной сборки. Используйте торцевые головки и динамометрический ключ, чтобы избежать повреждения резьбы – особенно на алюминиевых головках, где момент затяжки не должен превышать 10–12 Н·м для мелких болтов.
Очистка поверхностей – критический этап. Удалите остатки прокладки и нагар с привалочной плоскости металлической щеткой или скребком из латуни, чтобы не поцарапать алюминий. Для труднодоступных мест (каналы охлаждения, масляные каналы) используйте ершики диаметром 6–8 мм и растворитель типа ABRO CC-220 или CRC Gasket Remover. Избегайте абразивных губок – они оставляют микроцарапины, которые могут скрыть мелкие трещины.
- Промойте ГБЦ керосином или дизельным топливом, затем продуйте сжатым воздухом (давление 4–6 бар). Особое внимание уделите каналам охлаждения – там часто скапливаются отложения, маскирующие дефекты.
- Проверьте герметичность заглушек: выбейте их молотком через деревянную проставку, осмотрите посадочные места на коррозию, при необходимости замените на новые (толщина стенки – 0,8–1,2 мм).
- Осмотрите направляющие втулки клапанов: если они имеют люфт более 0,05 мм, трещины могут быть следствием перегрева.
Для выявления скрытых дефектов обезжирьте поверхность ацетоном или спиртом. Нанесите тонкий слой мелового раствора (мел + вода) на привалочную плоскость и дайте высохнуть. После этого протрите поверхность сухой ветошью – в местах трещин мел останется в виде тонких белых линий. Альтернатива – использование проникающей жидкости (например, Loctite 7063), которая просачивается в микротрещины и окрашивает их при УФ-подсветке.
Перед финальным осмотром установите ГБЦ на ровную поверхность (например, стекло толщиной 10 мм) и проверьте плоскостность с помощью лекальной линейки и щупов. Допуск для большинства двигателей – 0,05 мм на длине 100 мм. Если отклонение больше, шлифовка обязательна, но учтите: съем металла более 0,2 мм может нарушить геометрию камеры сгорания и степень сжатия.
Какие инструменты и материалы понадобятся для проверки
Для поиска трещин в ГБЦ без спецоборудования потребуется минимальный набор инструментов: фонарик с узким лучом (например, светодиодный на 1000 люмен), увеличительное стекло с 5–10-кратным увеличением, медицинский шприц на 20–50 мл с иглой, керосин или ацетон, пищевая сода, мягкая кисть (шириной 10–15 мм) и компрессор с давлением не менее 3 бар. Дополнительно пригодится магнитная стружка (мелкие опилки) для выявления скрытых дефектов в каналах охлаждения. Все материалы должны быть химически стойкими – избегайте использования бензина или растворителей на основе хлора, так как они разрушают резиновые уплотнения.
Для гидравлического теста понадобится самодельный стенд: герметичный бак с манометром (диапазон 0–5 бар), шланги с хомутами и переходники под размеры отверстий ГБЦ. В качестве уплотнителей используйте силиконовые прокладки или сырую резину толщиной 2–3 мм. Если проверка проводится на двигателе, подготовьте заглушки для всех отверстий (кроме одного для подачи давления) – подойдут деревянные пробки или пластиковые заглушки от сантехники. Для точного контроля температуры при термическом методе используйте инфракрасный термометр с погрешностью не более ±1°C.
При проверке методом цветной дефектоскопии необходимы: проникающая жидкость (например, спрей «Крот-1» или «Dye Penetrant»), очиститель на спиртовой основе и проявитель (меловой порошок или аэрозоль «Developer»). Работайте в хорошо проветриваемом помещении – пары проникающей жидкости токсичны. Для фиксации результатов используйте фотоаппарат с макросъемкой или смартфон с насадкой-линзой, чтобы запечатлеть микротрещины до 0,1 мм.
Как обнаружить трещины с помощью керосина и мела
Метод с керосином и мелом – один из самых доступных способов выявить микротрещины в ГБЦ без разборки двигателя. Для проверки потребуется чистая поверхность головки блока, обезжиренная ацетоном или бензином, керосин с высокой проникающей способностью (например, авиационный или технический марки К-1) и мел в виде порошка или пасты. Керосин проникает в мельчайшие дефекты благодаря низкому поверхностному натяжению, а мел выступает индикатором, впитывая жидкость и проявляя трещины.
Перед началом проверки ГБЦ необходимо демонтировать и тщательно очистить от нагара, масла и остатков прокладок. Особое внимание уделите каналам охлаждения и масляным каналам – их нужно продуть сжатым воздухом и промыть растворителем. После сушки нанесите на проверяемую поверхность тонкий слой мела, разведенного водой до консистенции густой сметаны. Дайте покрытию высохнуть в течение 10–15 минут при комнатной температуре.
Когда мел полностью высохнет, обильно смочите поверхность керосином с помощью кисти или распылителя. Керосин начнет просачиваться в трещины, растворяя мел и образуя темные полосы или пятна. Для ускорения процесса можно использовать компрессор: создайте давление в 0,2–0,3 МПа (2–3 атм) в каналах охлаждения или масляных магистралях, если проверяется соответствующая зона. Под давлением керосин проникнет глубже, а дефекты проявятся быстрее – уже через 5–10 минут.
Если трещины не видны сразу, оставьте ГБЦ на 1–2 часа в хорошо проветриваемом помещении. За это время керосин успеет распространиться по микротрещинам, а мел впитает его, образуя четкие контрастные линии. Для проверки труднодоступных мест (например, между клапанными седлами) используйте фонарик и увеличительное стекло. После завершения проверки удалите остатки мела и керосина ветошью, смоченной в растворителе, чтобы избежать коррозии.
Метод эффективен для обнаружения трещин шириной от 0,01 мм, но имеет ограничения. Он не работает на пористых материалах (например, чугун с высоким содержанием графита) и не выявляет внутренние дефекты, не выходящие на поверхность. Также ложные результаты возможны при наличии остатков старой прокладки или загрязнений, которые мешают проникновению керосина. В таких случаях проверку повторяют после дополнительной очистки.
Для повышения точности можно использовать цветной керосин (с добавлением красителя) или люминесцентные составы, видимые под ультрафиолетовой лампой. Однако даже базовый метод с обычным керосином и мелом позволяет выявить до 80% поверхностных трещин в домашних условиях. После обнаружения дефекта оцените его расположение и размеры – трещины в камере сгорания, масляных каналах или зоне крепления ГБЦ требуют профессионального ремонта или замены детали.
Проверка герметичности ГБЦ методом воздушного давления
Метод воздушного давления позволяет выявить трещины в головке блока цилиндров (ГБЦ) без разборки двигателя. Для этого потребуется компрессор с манометром, способный создавать давление до 2–3 бар, и герметичная заглушка для отверстия свечи зажигания или форсунки. Перед началом проверки ГБЦ должна быть демонтирована, очищена от нагара и остатков прокладки, а все каналы – заглушены, кроме одного, через который будет подаваться воздух.
Подключите компрессор к подготовленному отверстию через переходник, обеспечивающий плотное прилегание. Постепенно поднимайте давление до 1,5–2 бар, контролируя показания манометра. Если стрелка стабилизировалась, а воздух не выходит через соседние каналы или стыки, переходите к следующему этапу. При падении давления более чем на 0,1 бар в минуту ищите утечку.
Нанесите мыльный раствор на поверхности ГБЦ: места стыков с блоком, вокруг клапанов, направляющих втулок и заглушек. Пузырьки воздуха укажут на трещину или неплотность. Особое внимание уделите зонам вокруг седел клапанов, перемычкам между цилиндрами и масляным каналам – здесь дефекты встречаются чаще всего. Для точности повторите проверку, меняя точки подачи воздуха.
Если трещина обнаружена в труднодоступном месте, используйте зеркало на гибкой ножке или эндоскоп. Мелкие дефекты могут проявляться только при нагреве: для этого прогрейте ГБЦ до 80–90°C строительным феном или погрузите в горячую воду, затем повторите проверку. Термическое расширение усилит утечку воздуха, делая трещину заметнее.
При отсутствии компрессора подойдет автомобильный насос с манометром, но давление будет ниже – до 1 бар. В этом случае мыльный раствор должен быть более концентрированным, а проверка – длиться не менее 5 минут. Учтите, что метод не выявит микротрещины, не пропускающие воздух при низком давлении, но эффективен для обнаружения сквозных дефектов.
После проверки сбросьте давление, отсоедините оборудование и просушите ГБЦ. Зафиксируйте расположение трещин маркером или мелом для дальнейшего ремонта. Если дефект обнаружен в области камеры сгорания или масляных каналов, головку придется заменить или отдать на профессиональную заварку – кустарные методы здесь недопустимы.
Использование воды и компрессора для поиска утечек

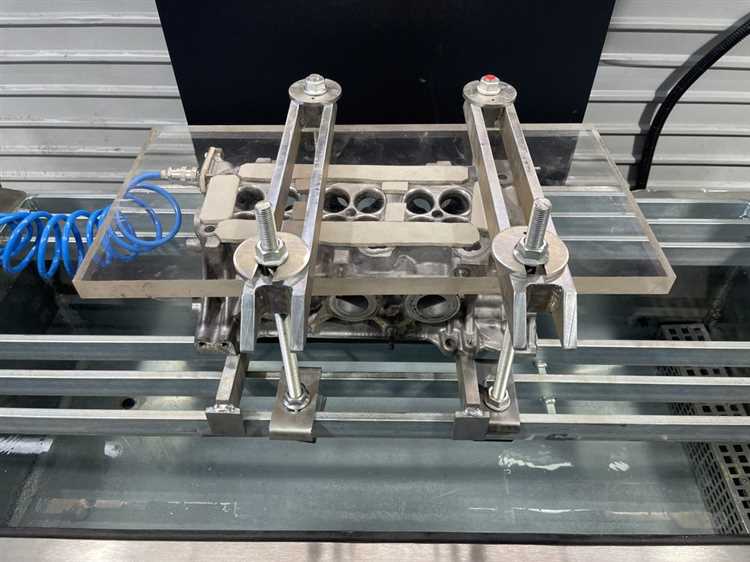

Метод с водой и компрессором эффективен для обнаружения трещин в ГБЦ, особенно в каналах охлаждения и масляных полостях. Подготовьте головку блока: заглушите все отверстия, кроме одного, через которое будете подавать воздух. Используйте резиновые или силиконовые заглушки подходящего диаметра – стандартные размеры для большинства двигателей: 12–16 мм для водяных каналов и 8–10 мм для масляных. Давление воздуха должно быть в пределах 0,5–1,0 бар – превышение может повредить уплотнения или деформировать тонкие стенки.
Погрузите ГБЦ в ванну с водой комнатной температуры (20–25°C) так, чтобы уровень воды полностью покрывал проверяемую зону. Медленно подавайте воздух через оставленное отверстие. Пузырьки воздуха укажут на место трещины: мелкие, едва заметные – микротрещины, крупные и интенсивные – сквозные повреждения. Особое внимание уделите участкам вокруг седел клапанов, перемычкам между цилиндрами и области вокруг форсунок – здесь чаще всего возникают напряжения.
Для проверки масляных каналов используйте дизельное топливо или керосин вместо воды – они лучше проникают в мелкие поры. Заполните каналы жидкостью, затем подайте воздух под давлением 0,3–0,5 бар. Утечка проявится в виде капель или струек на поверхности. Этот способ точнее выявляет трещины в труднодоступных местах, например, в постели распредвала или под заглушками масляных каналов.
Если компрессора нет, замените его велосипедным насосом с манометром. Давление в 0,5 бар создается за 10–15 качков, но процесс займет больше времени. Альтернатива – использование автомобильного насоса для подкачки шин, но потребуется переходник для подключения к шлангу. В обоих случаях следите за герметичностью соединений: утечка воздуха через неплотности даст ложные результаты.
После обнаружения трещины отметьте ее маркером и просушите ГБЦ. Для подтверждения диагноза проведите повторную проверку через 12 часов – иногда трещины проявляются только после полного высыхания металла. Если пузырьки появляются в одном и том же месте, дефект подтвержден. Учтите: метод неэффективен для трещин, забитых нагаром или отложениями – предварительно очистите поверхности металлической щеткой или пескоструем.
Как выявить трещины с помощью красящих жидкостей
Для диагностики используйте проникающие жидкости на основе керосина или специальные составы для капиллярного контроля, например, SKL-S или DyeCheck. Нанесите жидкость на очищенную поверхность ГБЦ, предварительно обезжирив её ацетоном или спиртом. Время выдержки зависит от материала: для чугуна – 10–15 минут, для алюминия – 5–7 минут. Излишки удалите ветошью, смоченной в растворителе, чтобы избежать ложных следов.
После выдержки нанесите проявитель – тонкий слой меловой суспензии или аэрозольного состава Developer. Трещины проявятся в виде ярких линий или точек на белом фоне через 3–5 минут. Для усиления эффекта используйте ультрафиолетовую лампу, если жидкость содержит флуоресцентные добавки. Метод эффективен для выявления микротрещин шириной от 0,01 мм, но требует тщательной подготовки поверхности.
Важно: не применяйте красящие жидкости на горячей ГБЦ – перепад температур исказит результаты. Работайте в хорошо проветриваемом помещении, так как пары растворителей токсичны. После проверки промойте деталь водой с моющим средством, чтобы удалить остатки реагентов.
Осмотр ГБЦ на наличие трещин при помощи лупы
Для выявления микротрещин в ГБЦ используйте лупу с увеличением не менее 5–10 крат. Особое внимание уделите зонам вокруг камер сгорания, седел клапанов и масляных каналов – здесь трещины возникают чаще всего из-за термических нагрузок. Осмотр проводите при ярком направленном свете (например, светодиодном фонаре), чтобы свет падал под углом 30–45 градусов к поверхности: так даже волосяные трещины проявятся как тонкие тени.
Перед осмотром очистите поверхность ГБЦ от нагара и масляных отложений. Для этого подойдет металлическая щетка и растворитель (бензин, ацетон или специализированный очиститель). Не применяйте абразивные материалы – они могут замаскировать дефекты. После очистки протрите деталь насухо безворсовой тканью и осмотрите сначала невооруженным глазом, отмечая подозрительные участки, а затем – через лупу.
Трещины часто маскируются под следы коррозии или механические повреждения. Чтобы отличить их, проведите пальцем вдоль подозрительной линии: настоящая трещина будет ощущаться как едва заметный уступ, а не гладкая поверхность. Если дефект обнаружен, проверьте его глубину тонкой иглой – если она проваливается, трещина сквозная. Зафиксируйте все найденные повреждения на фото с указанием местоположения для дальнейшего анализа или ремонта.
Проверка поверхности головки блока магнитным порошком
Метод магнитопорошковой дефектоскопии позволяет выявить микротрещины и скрытые дефекты на поверхности ГБЦ без демонтажа двигателя. Для этого потребуется магнитный порошок (например, оксид железа Fe3O4 с размером частиц 5–50 мкм), источник постоянного магнитного поля (электромагнит или неодимовый магнит с индукцией не менее 0,1 Тл) и белая контрастная краска (аэрозоль или кисть). Перед началом работ поверхность головки очищают от масла, нагара и ржавчины – даже тонкий слой загрязнений снижает чувствительность метода на 30–40%.
Процедура выполняется в два этапа:
- Нанесите тонкий слой белой краски на проверяемую зону (толщина слоя – 0,05–0,1 мм). Это улучшит видимость порошка на темных участках металла.
- Установите магнит на расстоянии 10–15 мм от поверхности и равномерно распределите порошок с помощью кисти или распылителя. При наличии трещин частицы порошка скапливаются вдоль их краев, образуя четкие линии шириной от 0,1 мм.
Для проверки труднодоступных мест (например, каналов охлаждения) используйте гибкий магнитный щуп или намагниченный стержень диаметром 3–5 мм.
Оптимальная сила магнитного поля для алюминиевых ГБЦ – 0,08–0,12 Тл, для чугунных – 0,15–0,2 Тл. Превышение этих значений приводит к ложным срабатываниям из-за намагничивания структурных неоднородностей металла. После проверки размагнитьте головку, проведя магнитом вдоль поверхности на расстоянии 50–70 мм – остаточная намагниченность может исказить результаты последующих диагностик или вызвать налипание металлической стружки.
Метод эффективен для обнаружения трещин длиной от 0,5 мм и шириной от 0,01 мм, но не работает на немагнитных материалах (например, на некоторых сплавах алюминия с высоким содержанием кремния). В таких случаях используйте альтернативные способы: капиллярный контроль или гидравлические испытания. Храните магнитный порошок в герметичной таре – влага и масла снижают его чувствительность на 20–25%.
Что делать после обнаружения трещин в ГБЦ
Первым шагом оцените масштаб повреждения. Трещины до 0,1 мм в некритичных зонах (например, между клапанами одного цилиндра) иногда допускают временную эксплуатацию с герметиками типа K-Seal или Liqui Moly Radiator Stop Leak, но только при условии отсутствия утечек масла или антифриза. Если трещина пересекает масляные каналы, рубашку охлаждения или проходит через седла клапанов – дальнейшая езда запрещена. Зафиксируйте расположение дефекта с помощью фото и замерьте его длину штангенциркулем: трещины свыше 5 мм требуют профессиональной сварки или замены ГБЦ.
Слейте все рабочие жидкости и демонтируйте ГБЦ. Перед снятием отсоедините аккумулятор, сбросьте давление в топливной рампе и слейте антифриз через нижний патрубок радиатора – это предотвратит попадание жидкости в цилиндры. При демонтаже используйте динамометрический ключ для равномерного ослабления болтов крест-накрест в 3 этапа (сначала на 1/3 момента, затем на 2/3, потом полностью). Осмотрите блок цилиндров на предмет сопутствующих повреждений: коррозия гильз или деформация плоскости стыка с ГБЦ – повод для капитального ремонта.
Для временного решения при неглубоких трещинах (до 0,3 мм) в несиловых участках допустима холодная сварка эпоксидными составами с металлическим наполнителем, например Devcon Plastic Steel или Permatex Cold Weld. Перед нанесением обезжирьте поверхность ацетоном, зачистите трещину бормашиной с алмазным диском на глубину 1–1,5 мм и выполните фаску под углом 45°. После отверждения (24 часа при 20°C) проведите опрессовку ГБЦ воздухом под давлением 0,3 МПа в ванне с водой – отсутствие пузырьков подтвердит герметичность. Учтите: такой ремонт выдерживает температуру до 150°C и не подходит для зон с высокими нагрузками.
При серьезных повреждениях единственный надежный вариант – замена ГБЦ или профессиональный ремонт. Для алюминиевых головок используют аргонодуговую сварку с последующей фрезеровкой плоскости и гидроиспытаниями. Чугунные ГБЦ восстанавливают электродуговой сваркой с предварительным нагревом до 600°C. После ремонта обязательно проверьте геометрию плоскости лекальной линейкой и щупом: допустимое отклонение – не более 0,05 мм на 100 мм длины. Установите новую прокладку ГБЦ (например, Victor Reinz или Elring), соблюдая момент затяжки по сервисной документации (обычно 80–120 Н·м в 4 этапа). Запустите двигатель и прогрейте до рабочей температуры, затем повторно протяните болты на горячую.
