Датчик массового расхода воздуха (ДМРВ) – ключевой элемент системы впрыска топлива, отвечающий за корректное соотношение воздуха и бензина в смеси. Его неисправность приводит к повышенному расходу топлива (до 20–30%), потере мощности двигателя (10–15%) и нестабильным холостым оборотам. Мультиметр позволяет проверить ДМРВ без диагностического сканера, измерив напряжение на сигнальном проводе и сравнив его с эталонными значениями для вашей модели автомобиля.
Для проверки потребуется мультиметр с точностью измерения не ниже 0,01 В и доступ к электрической схеме ДМРВ. У большинства датчиков (например, Bosch 0 280 218 004 или Siemens 5WK9 6621) сигнальный провод – жёлтый, а опорное напряжение подаётся по зелёному. Перед началом работ убедитесь, что зажигание выключено, а аккумулятор имеет напряжение не ниже 12,4 В – низкий заряд исказит результаты.
Типичные признаки неисправного ДМРВ: ошибки P0100–P0104 в памяти ЭБУ, плавающие обороты на холостом ходу (от 500 до 1200 об/мин), затруднённый запуск двигателя. Если мультиметр покажет напряжение выше 1,05 В на прогретом двигателе или ниже 0,95 В на холостых оборотах, датчик требует замены. В этой инструкции – пошаговый алгоритм проверки с учётом особенностей разных типов ДМРВ (пленочные и нитевые).
Проверка ДМРВ мультиметром: пошаговая инструкция
Перед началом проверки убедитесь, что мультиметр настроен на измерение постоянного напряжения в диапазоне до 2 В. Отсоедините разъем ДМРВ и подключите щупы прибора: черный к массе (обычно контакт №3 на разъеме), красный – к сигнальному проводу (контакт №5 для большинства датчиков Bosch, например, 0 280 218 004). Запустите двигатель и зафиксируйте показания. Для исправного ДМРВ напряжение на холостом ходу должно составлять 0,99–1,02 В. Превышение 1,05 В указывает на загрязнение или износ чувствительного элемента.
Для более точной диагностики снимите ДМРВ и осмотрите его на наличие механических повреждений, следов масла или конденсата. Проверьте сетку фильтра: загрязнение приводит к заниженным показаниям. При наличии очистителя для ДМРВ (например, CRC 05110) промойте чувствительный элемент, избегая прямого контакта с ним. После очистки повторите замер напряжения – улучшение показаний подтвердит необходимость замены фильтра или датчика.
Сравните полученные данные с эталонными значениями для вашей модели автомобиля. Например, для ВАЗ с контроллером Январь 5.1 исправный ДМРВ на холостом ходу выдает 1,00–1,01 В, а при 3000 об/мин – 1,6–1,8 В. Если напряжение растет нелинейно или резко падает при увеличении оборотов, замените датчик. Не используйте бывшие в употреблении ДМРВ – их характеристики нестабильны.
Завершив проверку, отключите мультиметр и восстановите соединение разъема. Сбросьте ошибки ЭБУ с помощью диагностического сканера или отсоединив клемму аккумулятора на 10 минут. Запустите двигатель и проконтролируйте работу на холостом ходу: обороты должны стабилизироваться в пределах 800–900 об/мин без провалов. Если симптомы неисправности сохраняются, проверьте другие компоненты системы впуска – дроссельную заслонку, клапан адсорбера или подсос воздуха.
Какие инструменты и материалы понадобятся для диагностики
Для проверки ДМРВ мультиметром потребуется цифровой мультиметр с диапазоном измерения напряжения до 20 В и разрешением не менее 0,01 В. Модели с автоматическим выбором диапазона упрощают процесс, но подойдут и ручные приборы, если предварительно выставить нужный режим. Избегайте аналоговых мультиметров – их точность недостаточна для оценки сигнала датчика массового расхода воздуха.
Необходим набор щупов с тонкими игольчатыми наконечниками или зажимами типа «крокодил». Стандартные щупы часто не обеспечивают надежного контакта с контактами разъема ДМРВ, особенно если они окислены или загрязнены. Для доступа к контактам может понадобиться игольчатый пробник или тонкая отвертка с изолированной ручкой, чтобы аккуратно раздвинуть защитные уплотнители разъема.
Потребуется схема подключения ДМРВ для конкретной модели автомобиля. В большинстве случаев датчик имеет 5 контактов: питание (+12 В), масса, сигнальный провод, опорное напряжение (+5 В) и провод для подогрева. Однако у некоторых производителей (например, Bosch или Siemens) распиновка может отличаться. Уточните данные в технической документации или на специализированных форумах по вашей марке авто.
Для очистки контактов разъема пригодится безворсовая салфетка и специализированный очиститель электрических контактов, например, CRC Contact Cleaner или Liqui Moly Kontaktreiniger. Спирт или WD-40 не подходят – они оставляют пленку, ухудшающую проводимость. При сильном окислении используйте ластик для удаления налета, но действуйте осторожно, чтобы не повредить покрытие контактов.
Дополнительно может понадобиться диагностический сканер для считывания ошибок ЭБУ, если проверка мультиметром не дает однозначного результата. Недорогие адаптеры типа ELM327 с программным обеспечением (например, Torque или FORScan) позволяют получить данные о напряжении ДМРВ в реальном времени и сравнить их с эталонными значениями. Это особенно актуально для современных автомобилей с CAN-шиной, где прямая проверка мультиметром затруднена.
Работайте в хорошо освещенном месте или используйте налобный фонарь с регулируемым углом наклона. Разъем ДМРВ часто расположен в труднодоступных зонах под капотом, и качественное освещение критично для точного подключения щупов. Перчатки из нитрила защитят руки от масла и грязи, а также предотвратят случайное замыкание контактов при работе с электрическими цепями.

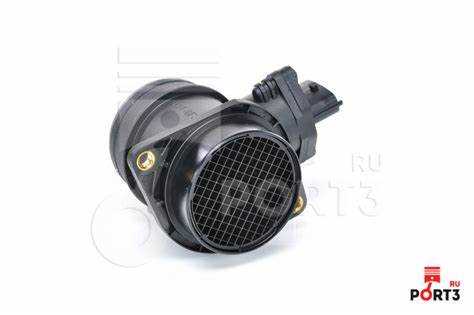

Как правильно подготовить автомобиль перед проверкой ДМРВ
Перед диагностикой датчика массового расхода воздуха (ДМРВ) убедитесь, что двигатель остыл до температуры окружающей среды. Работа с горячим мотором может исказить показания мультиметра из-за теплового расширения контактов и проводки. Оптимальная температура для проверки – не выше 30°C. Отключите зажигание и выньте ключ из замка, чтобы исключить случайную подачу напряжения на цепи датчика.
Отсоедините минусовую клемму аккумулятора на 10–15 минут. Это сбросит адаптивные настройки ЭБУ, которые могут влиять на работу ДМРВ, особенно если ранее наблюдались ошибки по датчику. После подключения клеммы дождитесь инициализации бортовой системы – обычно это занимает 30–60 секунд. Не запускайте двигатель до завершения всех подготовительных этапов.
Очистите разъем ДМРВ и прилегающую область от грязи и масла. Используйте безворсовую салфетку и очиститель контактов (например, CRC Contact Cleaner или аналоги). Проверьте целостность проводов в жгуте: трещины, окисление или перегибы могут стать причиной ложных показаний. Особое внимание уделите проводам питания (обычно желтый – +12 В, зеленый – сигнальный) и массе (черный или коричневый).
Убедитесь, что воздушный фильтр установлен и не имеет повреждений. Забитый или порванный фильтр искажает поток воздуха, что напрямую влияет на работу ДМРВ. Проверьте герметичность впускного тракта: трещины на патрубках, неплотно затянутые хомуты или поврежденные уплотнения могут пропускать неучтенный воздух, что приведет к некорректным данным. Для проверки используйте дымогенератор или мыльный раствор – пузыри укажут на утечки.
Где находится датчик массового расхода воздуха и как его отсоединить
ДМРВ расположен между воздушным фильтром и впускным коллектором двигателя. В большинстве автомобилей он крепится непосредственно к корпусу воздушного фильтра или к патрубку, соединяющему фильтр с дроссельной заслонкой. На моделях с турбонаддувом датчик может находиться ближе к турбокомпрессору, но принцип подключения остаётся аналогичным.
Чтобы точно определить местоположение ДМРВ, изучите схему впускной системы вашего автомобиля. В руководстве по эксплуатации или сервисной документации указаны точные координаты датчика для конкретной модели. Если документации нет, следуйте по воздушному патрубку от фильтра к двигателю – датчик будет установлен в разрыве этого патрубка, часто в пластиковом или металлическом корпусе с электрическим разъёмом.
Перед отсоединением датчика выполните следующие действия:
- Отключите минусовую клемму аккумулятора, чтобы исключить короткое замыкание.
- Снимите крышку корпуса воздушного фильтра, если она мешает доступу.
- Очистите область вокруг датчика от пыли и грязи, чтобы избежать попадания мусора во впускной тракт.
Для отсоединения разъёма ДМРВ нажмите на фиксатор (обычно пластиковый язычок или защёлку) и потяните разъём на себя. Не дёргайте за провода – это может повредить контакты. Если разъём сидит плотно, покачайте его из стороны в сторону, одновременно нажимая на фиксатор. На некоторых моделях (например, Volkswagen, Audi) разъём может иметь дополнительную металлическую скобу, которую нужно предварительно отогнуть.
После отключения разъёма ослабьте хомуты, фиксирующие патрубок к датчику. Для этого используйте отвёртку с плоским шлицем или торцевую головку на 7–8 мм, в зависимости от типа хомута. Если патрубок прикипел, аккуратно подденьте его плоской отвёрткой, но не прилагайте чрезмерных усилий – пластиковый корпус датчика хрупкий и может треснуть.
При снятии датчика обратите внимание на уплотнительное кольцо (резиновую прокладку) между ДМРВ и патрубком. Оно предотвращает подсос неучтённого воздуха. Если кольцо повреждено или потеряло эластичность, замените его перед установкой датчика обратно. В некоторых случаях (например, на автомобилях Toyota или Nissan) уплотнитель может быть интегрирован в корпус датчика – тогда его замена не требуется.
После отсоединения осмотрите датчик на предмет загрязнений, масляных отложений или механических повреждений. Если на чувствительном элементе (сетке или плёнке) присутствует налёт, это может указывать на неисправность системы вентиляции картера или износ поршневых колец. В таких случаях чистка датчика даст лишь временный эффект – устраните первопричину загрязнения перед повторной установкой.

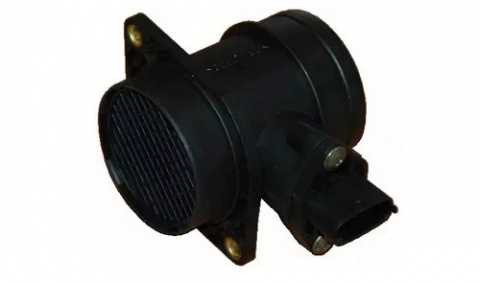

Какие контакты ДМРВ проверять мультиметром и их назначение
Датчик массового расхода воздуха (ДМРВ) имеет стандартную распиновку, но у разных производителей она может незначительно отличаться. Наиболее распространённые модели – Bosch (например, 0 280 218 004, 0 280 218 037) и Siemens (VDO) – используют 4 или 5 контактов. Для проверки мультиметром критически важны три из них: питание (+12 В), масса (земля) и сигнальный выход. Остальные контакты, как правило, отвечают за дополнительные функции (например, подогрев нити) и редко требуют диагностики при стандартной проверке.
Первый контакт, который необходимо проверить, – питание +12 В. Обычно это контакт №2 (в разъёмах Bosch) или №3 (в Siemens). Напряжение на нём должно соответствовать бортовой сети автомобиля (11,5–14,5 В). Если мультиметр показывает 0 В или значение ниже 11 В, проблема кроется в цепи питания: проверяйте предохранитель, реле или проводку от ЭБУ. Учтите, что на некоторых автомобилях (например, ВАЗ с контроллером Январь 5.1) питание подаётся через реле, которое может быть неисправно.
Второй ключевой контакт – масса (земля), обычно обозначенный как №1 или №4. Сопротивление между этим контактом и кузовом автомобиля должно стремиться к нулю (не более 0,5 Ом). Если мультиметр фиксирует высокое сопротивление или обрыв, ищите коррозию на разъёме, повреждение провода или плохой контакт с массой двигателя. На автомобилях с алюминиевым блоком цилиндров (например, некоторые модели BMW) масса ДМРВ часто подключается через отдельный провод к ЭБУ, а не к кузову – это важно учитывать при прозвонке.
Третий и самый важный для диагностики – сигнальный контакт, чаще всего №5 (Bosch) или №4 (Siemens). Именно с него снимается напряжение, пропорциональное расходу воздуха. На холостом ходу исправный ДМРВ выдаёт 0,9–1,2 В (для аналоговых датчиков) или 1,0–1,5 В (для цифровых). Превышение 1,6 В указывает на загрязнение чувствительного элемента или неисправность датчика. При проверке подключите чёрный щуп мультиметра к массе, красный – к сигнальному контакту, и сравните показания с эталонными для вашей модели.
На 5-контактных ДМРВ (например, Bosch 0 280 218 116) дополнительный контакт №3 может отвечать за подогрев нити. Его сопротивление должно составлять 5–10 Ом при комнатной температуре. Если мультиметр показывает обрыв или короткое замыкание, нить повреждена, и датчик подлежит замене. Однако на практике неисправность подогрева редко влияет на работу двигателя напрямую – чаще она проявляется в виде ошибок по температуре всасываемого воздуха (например, P0110).
У некоторых ДМРВ (например, Hitachi на Nissan) сигнальный контакт может быть разделён на два: аналоговый выход и частотный выход. В этом случае проверяйте оба. Аналоговый выход (0–5 В) используется старыми ЭБУ, частотный (50–150 Гц) – более современными. Если мультиметр не поддерживает измерение частоты, используйте осциллограф или сканер. При отсутствии сигнала на обоих выходах датчик неисправен, даже если питание и масса в норме.
При проверке контактов всегда отключайте разъём от ДМРВ и измеряйте напрямую на проводах. Окисление или деформация контактов в разъёме – частая причина нестабильных показаний. Для чистки используйте специальные контактные очистители (например, CRC Contact Cleaner), избегая механического воздействия. Если после чистки показания не нормализовались, а питание и масса в порядке, датчик требует замены. Не пытайтесь «реанимировать» ДМРВ промывкой или продувкой – это временная мера, которая лишь отсрочит проблему.
Как выставить мультиметр для измерения напряжения на ДМРВ
Подключите щупы к мультиметру: черный провод (COM) – к минусовой клемме аккумулятора или массе двигателя, красный (VΩ) – к сигнальному проводу ДМРВ. На разъеме датчика сигнальный провод обычно желтый (для Bosch) или зеленый (для Siemens), но уточните распиновку по сервисной документации вашего автомобиля. Избегайте касания щупами соседних контактов, чтобы не вызвать короткое замыкание.
- Включите зажигание, не запуская двигатель. Это подаст питание на ДМРВ и позволит зафиксировать базовое напряжение.
- Снимите показания мультиметра: для исправного датчика напряжение должно составлять 0,98–1,02 В (новый ДМРВ) или до 1,05 В (изношенный, но рабочий). Превышение 1,1 В указывает на необходимость замены.
- Если напряжение равно 0 В или близко к 5 В, проверьте целостность проводки и наличие питания на разъеме (обычно 12 В на красном проводе и 5 В на зеленом).

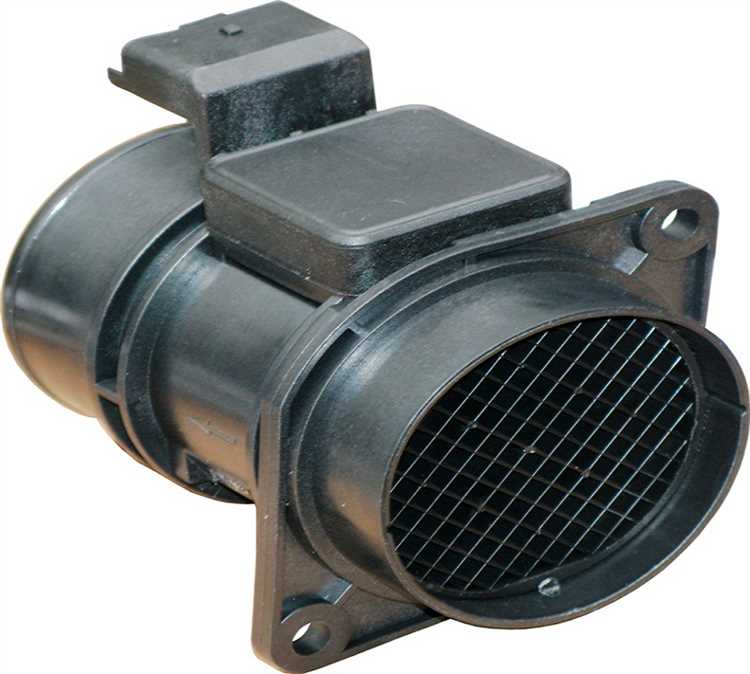

Какие показания считаются нормой для исправного датчика
Нормальные значения напряжения на ДМРВ зависят от модели автомобиля и типа датчика, но для большинства современных машин с аналоговыми датчиками (например, Bosch 0 280 218 004, 037, 116) при включенном зажигании без запуска двигателя напряжение на сигнальном проводе (обычно жёлтый) должно составлять 0,95–1,05 В. Если показания выходят за этот диапазон, датчик требует проверки или замены.
При работе двигателя на холостом ходу напряжение должно снижаться до 1,2–1,5 В для датчиков типа HFM5 и 1,0–1,3 В для HFM6. Превышение 1,6 В указывает на загрязнение чувствительного элемента или неисправность. Для цифровых ДМРВ (например, Siemens) вместо напряжения проверяют частоту сигнала: на холостом ходу она составляет 1,5–2,5 кГц, при 3000 об/мин – 5–7 кГц.
Для датчиков с термоанемометрическим принципом работы (например, GM) сопротивление между контактами при температуре 20°C должно быть в пределах 2,0–4,0 кОм. При нагреве до 80°C сопротивление падает до 0,5–1,5 кОм. Отклонение более чем на 20% от этих значений свидетельствует о неисправности.
У автомобилей ВАЗ с датчиками Bosch 0 280 218 037 или его аналогами напряжение на сигнальном проводе при включённом зажигании должно быть 0,996–1,01 В. На холостом ходу – 1,2–1,4 В. Если мультиметр показывает 1,05 В и выше на заглушенном двигателе, датчик завышает расход воздуха, что приводит к переобогащению смеси.
Для дизельных двигателей с ДМРВ (например, Volkswagen 1.9 TDI) напряжение на сигнальном проводе при включённом зажигании должно быть 0,8–1,0 В. На холостом ходу – 1,1–1,4 В. При резком открытии дросселя напряжение кратковременно поднимается до 3,5–4,5 В, затем стабилизируется. Отсутствие скачка указывает на неисправность.
При проверке датчика важно учитывать температуру окружающей среды. Например, для датчиков Hitachi на автомобилях Nissan при 0°C напряжение на сигнальном проводе должно быть 1,1–1,3 В, а при 40°C – 0,8–1,0 В. Если показания не меняются при прогреве двигателя, датчик не реагирует на изменение температуры воздуха.
Для точной диагностики всегда сверяйтесь с технической документацией конкретной модели автомобиля. Производители указывают эталонные значения в сервисных мануалах. Например, для Toyota с датчиком Denso напряжение на холостом ходу должно быть 1,0–1,2 В, а при 3000 об/мин – 1,8–2,2 В. Превышение этих значений на 0,2 В и более – повод для замены датчика.
