Цилиндр сцепления – ключевой элемент гидравлической системы управления сцеплением, обеспечивающий передачу усилия от педали к вилке выключения. В большинстве современных автомобилей используется комбинированная конструкция: главный и рабочий цилиндры, соединённые трубопроводом. Главный цилиндр преобразует механическое нажатие педали в гидравлическое давление, а рабочий – передаёт это давление на вилку, размыкая диски сцепления.

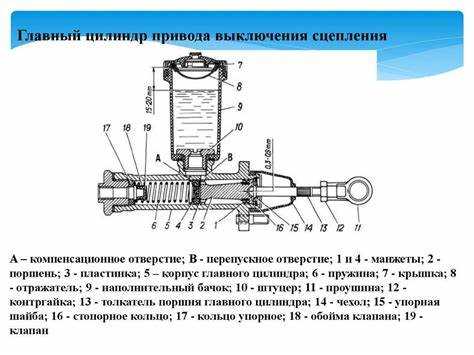

Внутреннее устройство главного цилиндра включает поршень, уплотнительные манжеты, возвратную пружину и компенсационное отверстие. При нажатии на педаль поршень перемещается, перекрывая компенсационное отверстие и создавая давление в гидравлической магистрали. Рабочий цилиндр устроен аналогично, но его поршень воздействует непосредственно на вилку сцепления через толкатель. Диаметр поршней и ход штока подбираются производителем с учётом передаточного отношения системы – например, в легковых автомобилях диаметр главного цилиндра обычно составляет 15–22 мм, а рабочего – 18–25 мм.
Принцип работы основан на несжимаемости тормозной жидкости (обычно DOT 3 или DOT 4). При нажатии педали жидкость под давлением поступает в рабочий цилиндр, перемещая его поршень. Усилие передаётся на вилку сцепления, которая отводит выжимной подшипник от диафрагменной пружины корзины, разъединяя двигатель и трансмиссию. После отпускания педали возвратные пружины возвращают поршни в исходное положение, а жидкость через компенсационное отверстие поступает обратно в бачок.
Типичные неисправности цилиндров связаны с износом манжет или коррозией внутренних поверхностей. Признаки выхода из строя: провал педали, подтекание жидкости, неполное выключение сцепления. Для диагностики проверяют уровень жидкости в бачке, герметичность соединений и свободный ход педали (должен составлять 6–12 мм). При замене цилиндров рекомендуется использовать оригинальные запчасти или аналоги с улучшенными уплотнениями – например, цилиндры с тефлоновыми манжетами служат дольше стандартных резиновых.
Обслуживание системы включает регулярную проверку уровня жидкости (каждые 10 000 км) и её замену раз в 2 года, независимо от пробега. При прокачке системы важно соблюдать последовательность: сначала прокачивают рабочий цилиндр, затем главный. Для удаления воздуха используют специальный клапан на рабочем цилиндре – его открывают на ½–¾ оборота, после чего медленно нажимают педаль до упора, удерживая её в нижнем положении до закрытия клапана.
Какие компоненты входят в состав главного цилиндра сцепления
- Корпус – изготавливается из алюминиевого сплава или чугуна, обеспечивает герметичность и защиту внутренних деталей от внешних воздействий. Внутри корпуса расположены каналы для циркуляции тормозной жидкости.
- Поршень – движется под действием толкателя, создавая давление в гидравлической системе. Изготавливается из стали или алюминия с резиновыми уплотнительными манжетами, предотвращающими утечку жидкости.
- Толкатель – передаёт усилие от педали сцепления на поршень. Часто оснащается регулировочным механизмом для компенсации износа фрикционных накладок.
- Возвратная пружина – возвращает поршень в исходное положение после отпускания педали, обеспечивая быстрое срабатывание системы.
- Клапаны – впускной и выпускной клапаны регулируют поток жидкости, предотвращая образование воздушных пробок и обеспечивая стабильное давление.
Дополнительно в конструкцию могут входить защитные элементы, такие как пыльник толкателя и уплотнительные кольца, предотвращающие попадание грязи и влаги внутрь цилиндра. Резиновые манжеты поршня требуют периодической замены – их износ приводит к падению давления и неполному выключению сцепления. При выборе ремкомплекта обращайте внимание на совместимость с конкретной моделью автомобиля: даже незначительные различия в размерах манжет могут нарушить герметичность системы.
Рабочая жидкость – неотъемлемая часть гидравлического контура, но не является компонентом самого цилиндра. Однако её состояние напрямую влияет на ресурс узла. Используйте только рекомендованные производителем жидкости (DOT 3, DOT 4 или их аналоги), так как неподходящий состав разрушает резиновые уплотнения. Замена жидкости каждые 2 года или 40–50 тыс. км пробега предотвращает коррозию внутренних поверхностей и засорение клапанов продуктами износа.

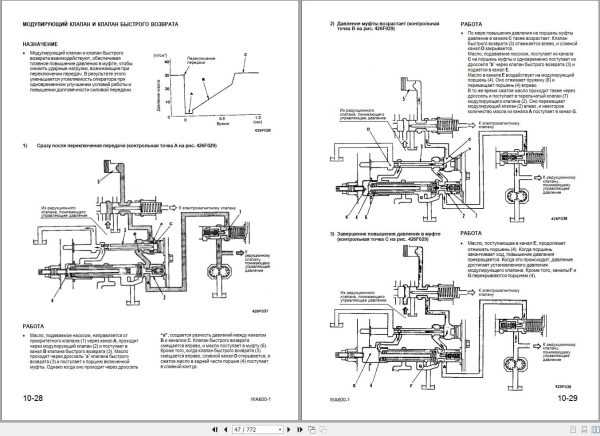

Как работает рабочий цилиндр сцепления в гидравлической системе
Ключевой элемент рабочего цилиндра – возвратная пружина, которая возвращает поршень в исходное положение при отпускании педали. Жидкость при этом перетекает обратно в главный цилиндр через обратный клапан, расположенный в магистрали. В системах с компенсационным отверстием (например, в цилиндрах диаметром 19–22 мм) избыточное давление стравливается автоматически, предотвращая перегрузку уплотнений. При эксплуатации важно контролировать уровень жидкости в бачке: падение ниже минимальной отметки приводит к завоздушиванию системы и провалам педали.
Неисправности рабочего цилиндра проявляются в виде утечки жидкости через манжеты или коррозии внутренних поверхностей. При первых признаках неравномерного включения сцепления (рывки, скрежет) рекомендуется заменить цилиндр в сборе – ремонтные комплекты часто не обеспечивают герметичность из-за износа зеркала корпуса. Для продления ресурса используйте тормозную жидкость DOT 4 с температурой кипения не ниже 230°C и меняйте её каждые 2 года, даже если пробег не достиг регламентного значения.
Почему важна герметичность манжет и уплотнений цилиндра
Нарушение герметичности провоцирует попадание воздуха в систему, что приводит к образованию воздушных пробок и «провалу» педали сцепления. В цилиндрах с диаметром поршня 19–22 мм даже 1 см³ воздуха снижает жесткость привода на 40%. Для диагностики утечек используют манометр с диапазоном 0–10 бар: при падении давления более чем на 0,1 бар за 30 секунд требуется замена уплотнений. Рекомендуется применять манжеты с тефлоновым покрытием для систем с рабочим давлением свыше 8 бар – они выдерживают до 500 000 циклов включения-выключения сцепления без потери свойств.
Какие признаки указывают на неисправность цилиндра сцепления
Первым и наиболее очевидным симптомом становится изменение хода педали сцепления. Если педаль проваливается или нажимается с непривычным усилием, это указывает на утечку тормозной жидкости из главного или рабочего цилиндра. Проверьте уровень жидкости в бачке – его снижение без видимых внешних утечек подтверждает внутренний износ манжет. При этом сцепление может «схватывать» в неожиданных положениях педали или не полностью выключаться, что приводит к затрудненному переключению передач, особенно на холодную.
Второй признак – появление подтеков на корпусе цилиндра или в местах соединений шлангов. Даже незначительные следы жидкости на рабочем цилиндре (расположенном на картере сцепления) или под главным цилиндром (рядом с педалью) свидетельствуют о нарушении герметичности. Особое внимание уделите состоянию пыльника рабочего цилиндра: его разрыв приводит к попаданию грязи и ускоренному износу штока. В запущенных случаях жидкость может проникать в салон через уплотнения педального узла, оставляя маслянистые пятна на коврике водителя.
Третий симптом – неравномерная работа сцепления, сопровождаемая посторонними звуками. Скрежет при переключении передач, вибрация педали или рывки при трогании с места часто возникают из-за завоздушивания гидропривода, вызванного микротрещинами в цилиндре. Для диагностики прокачайте систему: если после удаления воздуха проблема сохраняется, цилиндр требует замены. Также обратите внимание на коррозию штока рабочего цилиндра – она приводит к заеданию и неполному возврату педали в исходное положение.
Как проверить уровень и состояние тормозной жидкости в системе
Для оценки состояния жидкости используйте тестер влажности или визуальный осмотр. Свежая тормозная жидкость (DOT 4, DOT 5.1) прозрачная, с желтоватым оттенком. Потемнение, мутность или наличие взвеси указывают на загрязнение или насыщение влагой. Критический уровень влаги (более 3%) снижает температуру кипения жидкости, что приводит к образованию паровых пробок и отказу тормозов. В таких случаях требуется полная замена жидкости с прокачкой системы.
Перед проверкой убедитесь, что автомобиль стоит на ровной поверхности, а двигатель остыл. Откройте крышку бачка аккуратно – некоторые системы находятся под давлением. Не допускайте попадания грязи или пыли внутрь, так как это может вывести из строя главный цилиндр. При доливке используйте только рекомендованный производителем тип жидкости (например, DOT 4 для большинства современных автомобилей). Смешивание разных типов (например, DOT 3 и DOT 5) недопустимо – это приводит к химическим реакциям и разрушению уплотнений.
Регулярность проверки – каждые 10 000 км или раз в полгода. При эксплуатации в тяжелых условиях (частые торможения, горная местность) интервал сокращается до 5 000 км. Замена жидкости проводится каждые 2 года независимо от пробега, так как гигроскопичность материала приводит к накоплению влаги даже при исправной системе. Пренебрежение этими сроками увеличивает риск коррозии тормозных магистралей и снижения эффективности торможения.
Какие инструменты нужны для замены цилиндра сцепления
Для демонтажа и установки главного или рабочего цилиндра сцепления потребуется набор ключей с головками на 10, 12, 13, 14 и 17 мм. Чаще всего используются рожковые или накидные ключи, так как доступ к крепежным болтам может быть ограничен. В некоторых моделях автомобилей (например, ВАЗ классика или переднеприводные Лады) пригодится торцевой ключ с удлинителем для работы с труднодоступными соединениями.
Шестигранные ключи на 5, 6 или 8 мм необходимы для отсоединения шлангов гидропривода. В большинстве случаев штуцеры фиксируются именно такими болтами. Если на автомобиле установлены быстросъемные фитинги (как на некоторых иномарках), может потребоваться специальный ключ для разъединения гидравлических линий – его форма зависит от конструкции системы.
Для слива тормозной жидкости из системы понадобится прозрачная трубка диаметром 6–8 мм и емкость объемом не менее 0,5 литра. Трубку надевают на штуцер прокачки рабочего цилиндра, чтобы контролировать выход воздуха и жидкости. Избегайте использования металлических емкостей – пластиковые или стеклянные лучше подходят для визуального контроля.
Съемник стопорных колец (круглогубцы или специальные щипцы) пригодится, если цилиндр фиксируется на педальном узле или вилке сцепления с помощью стопорного кольца. В некоторых случаях (например, на автомобилях Renault или Peugeot) может потребоваться универсальный съемник для шаровых наконечников, если цилиндр интегрирован с механизмом выжима.
Для очистки посадочных мест и удаления старого герметика используйте металлическую щетку, наждачную бумагу с зернистостью P120–P240 и обезжириватель. Остатки грязи или коррозии могут привести к неправильной установке нового цилиндра и утечкам. При работе с алюминиевыми деталями избегайте абразивных материалов, способных повредить поверхность.
Динамометрический ключ с диапазоном 10–50 Н·м необходим для затяжки болтов с точным моментом. Например, крепление главного цилиндра на большинстве автомобилей затягивается с усилием 18–25 Н·м, а рабочего – 12–20 Н·м. Превышение этих значений может привести к деформации корпуса или срыву резьбы.
Дополнительно пригодятся: фонарик с магнитным креплением для освещения рабочей зоны, резиновый молоток для аккуратного демонтажа закисших деталей, шприц для прокачки гидравлики (если не используется метод самотека) и новые медные или алюминиевые шайбы под штуцеры – их замена обязательна при каждом демонтаже шлангов.
Как правильно прокачать гидравлическую систему после ремонта
Завершив прокачку, проверьте уровень жидкости в бачке – он должен находиться между отметками MIN и MAX. Убедитесь в отсутствии подтеканий в местах соединений и на штуцере. Прокатитесь на автомобиле, несколько раз выжав сцепление до упора, и проконтролируйте ход педали: он должен быть плавным, без провалов или чрезмерного сопротивления. Если педаль остается «ватной» или проваливается, повторите процедуру, уделив внимание герметичности всех соединений. Не используйте старую жидкость – даже небольшое количество влаги снижает температуру кипения и ухудшает работу системы.
Какие ошибки чаще всего допускают при обслуживании цилиндра сцепления
Первая и самая распространённая ошибка – игнорирование утечек рабочей жидкости. Даже незначительные подтёки на корпусе главного или рабочего цилиндра приводят к падению давления в системе, что вызывает неполное выключение сцепления или его пробуксовку. Владельцы часто списывают это на «естественный износ», хотя утечка через манжеты или повреждённый штуцер требует немедленного вмешательства. Проверка уровня жидкости в бачке каждые 5–7 тысяч километров и осмотр цилиндров на предмет влажных следов – обязательная процедура, которую пропускают в 60% случаев.
Вторая ошибка – использование неподходящей тормозной жидкости. Многие заливают DOT 3 вместо рекомендованной DOT 4 или DOT 5.1, не учитывая, что разные классы имеют различную температуру кипения и гигроскопичность. Например, DOT 3 впитывает влагу быстрее, что приводит к коррозии внутренних поверхностей цилиндра и снижению эффективности работы уже через 15–20 тысяч километров. Всегда сверяйтесь с мануалом: для большинства современных автомобилей требуется DOT 4 с интервалом замены раз в 2 года.
Третья проблема – неправильная прокачка системы. Часто механики или автовладельцы прокачивают цилиндр сцепления так же, как тормозную систему, не учитывая особенности конструкции. Основные ошибки:
- Прокачка без помощника, что приводит к подсосу воздуха через штуцер.
- Использование старой жидкости для долива, содержащей пузырьки воздуха.
- Недостаточное открытие штуцера (менее ½ оборота), из-за чего воздух не выходит полностью.
- Прокачка при неработающем двигателе, когда давление в системе недостаточно для полного удаления воздуха.
Правильная последовательность: заполнить бачок, надеть шланг на штуцер, открыть его на ½ оборота, медленно выжать педаль до упора 5–7 раз, закрыть штуцер и повторить до исчезновения пузырьков.
Четвёртая ошибка – замена только одного цилиндра (главного или рабочего) без диагностики второго. Если вышел из строя рабочий цилиндр, велика вероятность, что главный также изношен, особенно если пробег превышает 100 тысяч километров. Одновременная замена обоих цилиндров экономит время и предотвращает повторный ремонт через 5–10 тысяч километров. Исключение – случаи механического повреждения одного из узлов (например, обрыв штока рабочего цилиндра).
Пятая распространённая ошибка – пренебрежение регулировкой свободного хода педали после замены цилиндров. Даже новые детали требуют настройки: слишком малый ход (менее 6–12 мм) приводит к неполному выключению сцепления, а слишком большой (более 20 мм) – к пробуксовке. Регулировка выполняется изменением длины толкателя главного цилиндра или положения вилки выключения сцепления. На автомобилях с гидравлическим приводом без механической регулировки (например, многие модели VAG) проверяют ход штока рабочего цилиндра – он должен составлять 15–25 мм.
Шестая ошибка – использование некачественных запчастей. Дешёвые аналоги часто имеют отклонения в размерах манжет (допуск более ±0,2 мм), что вызывает утечки или заклинивание поршня. Например, на цилиндрах Sachs или ATE манжеты изготавливаются из EPDM-резины с повышенной стойкостью к агрессивным жидкостям, тогда как бюджетные варианты используют NBR, который разбухает при контакте с DOT 4. Перед установкой проверяйте комплектность: в наборе должны быть все уплотнения, стопорные кольца и защитные колпачки. Если их нет – откажитесь от покупки.
