Рычаг переключения передач ВАЗ 2110 – ключевой элемент трансмиссии, отвечающий за точность и плавность выбора передач. Его конструкция включает шарнирный механизм, тяги и кулису, которые взаимодействуют с синхронизаторами коробки. Основная задача – передача усилия от водителя к вилкам переключения через систему тяг и шарниров, минимизируя люфты и вибрации.
В основе механизма лежит шаровая опора, закреплённая на картере КПП. Она обеспечивает подвижность рычага в трёх плоскостях, компенсируя угловые отклонения при переключении. Тяги соединяют рычаг с кулисой, расположенной на крышке коробки. Кулиса – это металлический селектор с пазами, который преобразует линейное движение тяг во вращательное, управляя вилками переключения.
Принцип работы основан на жёсткой кинематической связи: при перемещении рычага тяги передают усилие на кулису, которая через штоки воздействует на вилки синхронизаторов. Для корректной работы важно соблюдать зазоры в шарнирах (не более 0,5 мм) и своевременно смазывать трущиеся поверхности Литолом-24 или аналогами. Износ шаровой опоры или тяг приводит к нечёткому включению передач и повышенному шуму.
При диагностике обращайте внимание на люфт рычага: если он превышает 10 мм в продольном направлении, требуется регулировка или замена тяг. Для снижения вибраций рекомендуется использовать резиновые втулки в местах крепления механизма к кузову. В случае затруднённого переключения проверьте состояние кулисы – износ её пазов приводит к «выбиванию» передач под нагрузкой.
Механизм рычага КПП ВАЗ 2110: устройство и принцип
Рычаг переключения передач ВАЗ 2110 выполнен по схеме с промежуточным штоком и кулисой, что отличает его от классических тросовых механизмов. Основные элементы: рычаг в сборе, шаровая опора, реактивная тяга, кулиса и шток выбора передач. Шаровая опора крепится к кузову тремя болтами М8 с моментом затяжки 22–27 Н·м. Внутри опоры установлен пластиковый вкладыш, снижающий трение и шум при переключениях.

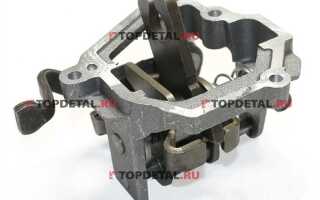

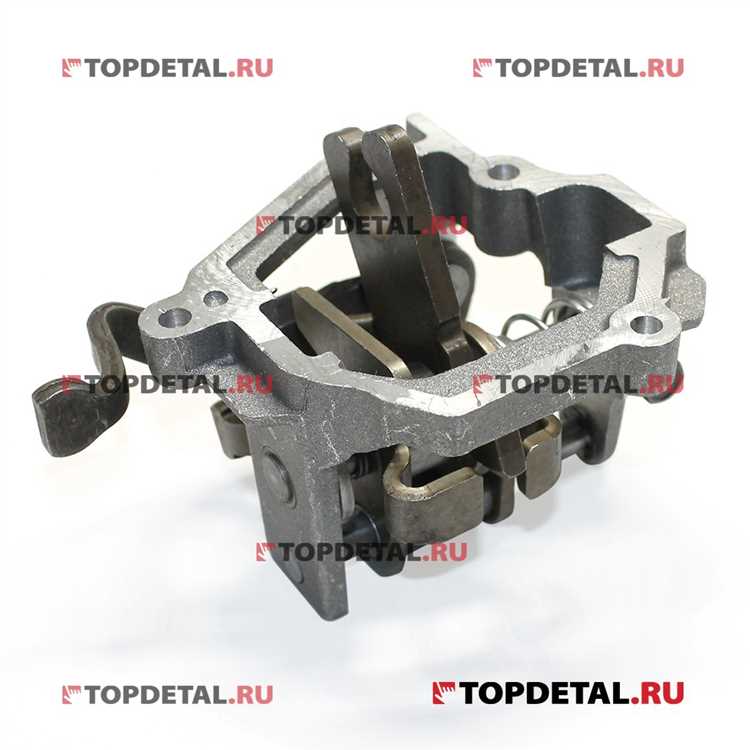

Кулиса расположена в картере коробки передач и соединена со штоком выбора передач через вилку. Шток перемещается в двух плоскостях: продольно для выбора передачи и поперечно для её включения. Ход штока в продольном направлении составляет 32 мм, в поперечном – 28 мм. Зазоры в соединениях не должны превышать 0,5 мм, иначе возникает нечеткость переключений.
Реактивная тяга фиксирует рычаг от продольных смещений и передает усилие на кулису. Она крепится к кронштейну на картере КПП болтом М10 с моментом 45–55 Н·м. При износе резиновых втулок тяги появляется люфт, что приводит к «разбалтыванию» рычага. Замена втулок требуется при зазоре более 1 мм.
Принцип работы основан на преобразовании углового движения рычага в линейное перемещение штока. При перемещении рычага влево-вправо шток поворачивается вокруг оси, выбирая нужную вилку переключения. Движение вперед-назад перемещает шток вдоль оси, включая выбранную передачу. Угол отклонения рычага от нейтрали до крайних положений – 12° в обе стороны.
Для корректной работы механизма критически важна соосность шаровой опоры и кулисы. При установке рычага допустимое отклонение не должно превышать 1,5 мм. Проверка проводится с помощью штангенциркуля: замеряется расстояние от центра шаровой опоры до оси штока в двух положениях рычага – нейтральном и крайнем. Разница более 2 мм указывает на необходимость регулировки или замены деталей.
Смазка механизма осуществляется консистентной смазкой Литол-24 или аналогами. Точки смазки: шаровая опора, втулки реактивной тяги и шарнир кулисы. Периодичность – каждые 30 000 км. При появлении скрипов или затрудненном переключении первым делом проверяется наличие смазки в шаровой опоре. Сухой механизм увеличивает усилие на рычаге на 30–40%.
Типичные неисправности: износ пластикового вкладыша шаровой опоры, деформация реактивной тяги, люфт в соединении штока с кулисой. При износе вкладыша рычаг начинает «болтаться» в нейтрали, а переключения сопровождаются металлическим стуком. Замена вкладыша требует демонтажа рычага и опоры. Деформация тяги устраняется только заменой, так как правка не обеспечивает необходимой точности.
Для диагностики механизма без разборки используется метод «покачивания». Рычаг в нейтрали покачивают в продольном и поперечном направлениях. Допустимый люфт – не более 3 мм. Превышение указывает на износ вкладыша или ослабление крепления опоры. При включенной передаче люфт недопустим – это свидетельствует о неисправности кулисы или штока. В таких случаях требуется снятие КПП для ремонта.
Из чего состоит рычаг переключения передач на ВАЗ 2110
Рычаг КПП ВАЗ 2110 включает в себя металлический стержень диаметром 12 мм, изготовленный из легированной стали 40Х. На нижнем конце стержня закреплен шаровой шарнир с полимерной втулкой, обеспечивающей плавное перемещение при выборе передач. Верхняя часть стержня оснащена пластиковой рукояткой с резиновым чехлом, который фиксируется стопорным кольцом и предотвращает попадание пыли в механизм.
Ключевым элементом является кулиса – металлическая пластина толщиной 4 мм с прорезями для фиксации положений передач. Она крепится к картеру КПП тремя болтами М8 с моментом затяжки 22–25 Н·м. Между кулисой и стержнем установлен демпферный блок из резины и металлических шайб, гасящий вибрации при движении.
В конструкции предусмотрены два троса переключения: трос выбора передач (длина 1,2 м) и трос включения (1,4 м). Они изготовлены из стального троса диаметром 3 мм с нейлоновой оплеткой и заканчиваются наконечниками под шплинты 4х20 мм. Тросы соединяются с рычагом через регулировочные гайки М10, позволяющие компенсировать износ и вытяжку.
Для фиксации рычага в нейтральном положении используется пружинный механизм с двумя возвратными пружинами из проволоки диаметром 1,8 мм. Пружины расположены в алюминиевом корпусе и взаимодействуют с шариковым фиксатором, который входит в пазы кулисы. Усилие сжатия пружин составляет 15–18 Н, что обеспечивает четкое возвращение рычага в среднее положение.
На нижней части стержня установлен пластиковый ограничитель хода, предотвращающий повреждение синхронизаторов при резком переключении. Ограничитель имеет выступы высотой 5 мм, которые упираются в упоры кулисы при крайних положениях рычага. Для смазки шарового шарнира применяется консистентная смазка Литол-24 или аналог с температурным диапазоном от -40 до +120 °C.
При замене деталей рекомендуется использовать оригинальные запчасти с каталожными номерами: стержень – 2110-1703080, кулиса – 2110-1703050, тросы – 2110-1703090 и 2110-1703100. Перед установкой новых тросов необходимо нанести на их наконечники графитовую смазку для снижения трения и продления срока службы.
Как работает шаровая опора рычага КПП и её роль в переключении
Роль шаровой опоры критична для чёткости переключений: износ вкладыша или коррозия шара приводят к появлению люфта, из-за чего рычаг «гуляет» на 3–5 мм, а передачи включаются с усилием или самопроизвольно выбивают. На ВАЗ 2110 опора испытывает нагрузки до 150 Н·м при резком переключении, поэтому ресурс детали редко превышает 80–100 тыс. км. Особенно уязвимы опоры с резиновыми вкладышами – они теряют эластичность при температурных перепадах и начинают стучать уже через 50 тыс. км.
Диагностировать неисправность можно по трём признакам: стук при переключении на неровностях, затруднённое включение первой или задней передачи, вибрация рычага на холостом ходу. Для проверки поднимите автомобиль на подъёмнике и покачайте рычаг КПП в продольном и поперечном направлениях – люфт более 1 мм указывает на необходимость замены. При установке новой опоры обязательно смажьте шар графитовой смазкой и затяните гайку крепления с моментом 25–30 Н·м, чтобы избежать самоотворачивания.
На рынке представлены три типа опор: оригинальные (2110-1703160), полиуретановые аналоги (например, «Триал») и усиленные металлопластиковые (от «СЭВИ»). Полиуретановые служат дольше резиновых, но жёстче передают вибрации, а металлопластиковые – оптимальны по соотношению долговечности и комфорта. При замене рекомендуется менять и тягу привода (2110-1703010), так как её износ ускоряет разрушение новой опоры.
Назначение и конструкция тяги привода управления коробкой передач
Тяга привода управления КПП ВАЗ 2110 служит для передачи механического усилия от рычага переключения передач к механизму выбора скоростей внутри коробки. Конструктивно она представляет собой сборный узел из стального стержня диаметром 8 мм с приваренными на концах шаровыми наконечниками М10×1,25. Длина тяги в сборе составляет 415±2 мм, что обеспечивает оптимальное соотношение жесткости и подвижности при переключении. Наконечники имеют полимерные вкладыши с ресурсом не менее 50 000 км пробега, однако при эксплуатации в условиях повышенной запыленности рекомендуется их замена каждые 30 000 км.
Крепление тяги к рычагу КПП осуществляется через регулировочную вилку с контргайкой, позволяющую компенсировать износ деталей и выдерживать продольный люфт в пределах 0,5–1,0 мм. На противоположном конце тяга соединяется с шарниром механизма выбора передач через болт М8 с моментом затяжки 18–22 Н·м. Для предотвращения самопроизвольного отворачивания резьбовых соединений применяется анаэробный фиксатор резьбы средней прочности (например, Loctite 243). При монтаже необходимо контролировать соосность тяги с осью рычага КПП – отклонение более 3° приводит к затрудненному включению 1-й и 2-й передач.
В процессе эксплуатации тяга подвергается циклическим нагрузкам до 150 Н, что требует периодической проверки состояния сварных швов и резьбовых соединений. При появлении стуков в приводе КПП первым делом проверяют люфт в шаровых наконечниках – допустимое значение не более 0,3 мм. Для смазки шарниров рекомендуется использовать консистентную смазку Литол-24 или аналоги с температурным диапазоном от -40°C до +120°C. Замена тяги в сборе требуется при деформации стержня более 1 мм или при появлении трещин в зоне сварки наконечников.
Ремонт и замена втулок рычага КПП: пошаговая инструкция
Для замены втулок рычага КПП ВАЗ 2110 потребуются: набор головок (10, 13 мм), отвёртка с плоским жалом, молоток, съёмник шаровых опор или монтировка, смазка Литол-24 или аналог. Начните с демонтажа центральной консоли: открутите 4 самореза крепления тоннеля, отсоедините разъёмы прикуривателя и подсветки, снимите кожух рычага. Открутите гайку крепления рычага к тяге (ключ на 13 мм) и выбейте палец шарнира молотком через проставку из мягкого металла. Снимите рычаг в сборе с кулисой, предварительно пометив его положение относительно тяги для облегчения последующей сборки.
Втулки расположены в нижней части рычага и в опоре кулисы. Для их извлечения зажмите рычаг в тисках, используя прокладки из мягкого материала, чтобы не повредить хромированное покрытие. Старые втулки выпрессуйте с помощью съёмника или выбейте молотком, подложив под рычаг деревянный брусок. Очистите посадочные места от грязи и остатков резины, смажьте новые втулки и запрессуйте их до упора, контролируя отсутствие перекосов. Для втулки опоры кулисы используйте оправку диаметром 18 мм – это предотвратит деформацию детали при установке.
Сборку проводите в обратной последовательности. Перед установкой рычага нанесите тонкий слой смазки на шарнир тяги и палец. Затяните гайку крепления рычага моментом 25–30 Н·м, не перетягивая, чтобы избежать деформации втулок. После установки проверьте чёткость переключения передач: при необходимости отрегулируйте положение рычага, ослабив гайку крепления тяги и сместив её на 1–2 мм вперёд или назад. Если люфт рычага сохраняется, замените также пружину и демпферные шайбы в опоре кулисы – их износ часто сопровождает разрушение втулок.
Почему рычаг КПП болтается и как устранить люфт
Для диагностики снимите чехол рычага и осмотрите втулки шаровой опоры. Если на них видны трещины, сколы или зазоры более 1 мм – требуется замена. Проверьте затяжку болтов реактивной тяги: момент затяжки должен составлять 30–35 Н·м. При наличии люфта в шарнире привода (проверяется покачиванием рычага вверх-вниз при выжатом сцеплении) потребуется замена всего механизма переключения в сборе, так как отдельные детали не поставляются.
Устранение люфта начинайте с замены втулок шаровой опоры. Артикул оригинальных втулок – 2110-1703160. Для замены:
- Отсоедините аккумулятор и слейте масло из КПП.
- Снимите привод переключения передач, открутив три болта М8 на 13.
- Извлеките старые втулки с помощью отвёртки и молотка.
- Установите новые втулки, предварительно смазав их литолом-24.
После сборки отрегулируйте положение рычага, смещая привод переключения вдоль штока до устранения люфта.
Если люфт сохраняется после замены втулок, проверьте состояние шарнира привода. Для этого демонтируйте привод и осмотрите сферическую часть штока – при наличии выработки или задиров замените механизм целиком (артикул 2110-1703010). Дополнительно убедитесь в целостности резиновых демпферов на реактивной тяге: при их разрушении вибрации передаются на рычаг, ускоряя износ. Затяните все резьбовые соединения с указанным моментом и нанесите фиксатор резьбы на болты реактивной тяги.
Смазка механизма рычага: какие материалы использовать и как наносить
Для смазки механизма рычага КПП ВАЗ 2110 оптимальны материалы с высокой адгезией и устойчивостью к нагрузкам. Основные варианты:
- Литол-24 – универсальная пластичная смазка, выдерживает температуры от -40°C до +120°C, устойчива к вымыванию водой. Подходит для шарниров и подвижных соединений.
- ШРУС-4 – содержит дисульфид молибдена, снижает трение в условиях высоких нагрузок. Рекомендуется для точек с повышенным износом (например, шаровая опора рычага).
- Силиконовая смазка – инертна к резиновым уплотнителям, не высыхает. Применяется для направляющих втулок и пластиковых элементов.
- Графитовая смазка – используется для металлических пар трения при низких скоростях (например, оси рычага). Не подходит для высоконагруженных узлов.
Избегайте солидолов и трансмиссионных масел – первые густеют на морозе, вторые не обеспечивают длительной защиты от коррозии.
Наносите смазку точечно, предварительно очистив детали от старого материала и грязи. Для этого:
- Снимите чехол рычага и защитный кожух (при наличии).
- Удалите остатки смазки ветошью, смоченной в бензине или очистителе карбюратора.
- Нанесите материал тонким слоем на:
- шарнир рычага (2–3 г);
- направляющие втулки (1–2 г);
- резьбовые соединения (тонкая пленка).
- Проверьте подвижность механизма, перемещая рычаг во всех положениях. Излишки удалите – они притягивают пыль.
Периодичность смазки – каждые 15–20 тыс. км пробега или при появлении скрипов, заеданий. В условиях повышенной влажности интервал сократите до 10 тыс. км.
Для труднодоступных мест (например, шаровая опора) используйте шприц с тонкой насадкой. Нагнетайте смазку до появления свежего материала из зазоров. Если после смазки рычаг перемещается туго, проверьте состояние пластиковых втулок – возможно, требуется их замена.
Типичные неисправности рычага КПП и их диагностика
Первым признаком износа шаровой опоры рычага КПП ВАЗ 2110 становится люфт в горизонтальной плоскости. При нажатии на рычаг в стороны амплитуда свободного хода превышает 3–5 мм, что сопровождается металлическим стуком при переключениях. Для проверки зафиксируйте рычаг одной рукой, а второй покачайте его влево-вправо – если слышен характерный щелчок, опора требует замены. Игнорирование приводит к разрушению пластиковой втулки и деформации металлического корпуса, после чего рычаг начинает «гулять» на 10–15 мм, затрудняя включение передач.
Разбитые втулки реактивной тяги проявляются вибрацией рычага на холостом ходу и при движении свыше 60 км/ч. Диагностика проста: поднимите автомобиль на подъемнике или загоните на яму, попросите помощника включить первую передачу и плавно отпустить сцепление. Если рычаг дёргается синхронно с оборотами двигателя, а при осмотре тяги видны трещины на резиновых втулках или зазор между металлическими элементами, детали подлежат замене. Стандартный ресурс втулок – 40–60 тыс. км, но при агрессивной езде они выходят из строя уже к 25 тыс. км.
Износ кулисы приводит к нечёткому включению передач и «выбиванию» скоростей под нагрузкой. Основная причина – истирание пластиковых сухарей или металлического пальца в механизме выбора передач. Для проверки снимите чехол рычага и осмотрите кулису: если зазор между сухарями и пазом превышает 1 мм, а палец имеет овальную форму, узел требует ремонта. Временное решение – регулировка длины тяги кулисы, но надёжнее заменить изношенные детали комплектом (артикул 2110-1703160-10).
Треск при переключении на заднюю передачу чаще всего вызван поломкой пружины фиксатора или износом зубьев муфты синхронизатора. Диагностируйте проблему так: включите двигатель, выжмите сцепление и попробуйте перевести рычаг в положение заднего хода – если слышен скрежет, а рычаг «отпружинивает», проверьте пружину (должна иметь усилие 8–12 Н). При её целостности осмотрите муфту: сколы на зубьях или задиры на конусе синхронизатора требуют разборки КПП и замены повреждённых элементов.
Заедание рычага в одном из положений указывает на коррозию или деформацию направляющих в механизме выбора передач. Снимите рычаг в сборе и осмотрите шток: ржавчина на поверхности или искривление более 0,5 мм – повод для замены. Обратите внимание на состояние пластиковых вкладышей в картере КПП: если они оплавлены или имеют сколы, замените их (артикул 2110-1703050). При сборке смажьте направляющие литолом-24, чтобы предотвратить повторное заедание.
