Коробка передач ВАЗ 2106 весит около 28 кг и крепится к двигателю четырьмя болтами М12×1,25. Для её демонтажа без ямы потребуется минимум инструментов: головка на 19, удлинитель, вороток, ключ на 13, монтировка и домкрат. Работа займёт 3–4 часа при условии соблюдения последовательности действий и правильной фиксации автомобиля.
Поднимите переднюю часть машины на домкрате, установив его под балку или лонжерон. Используйте страховочные упоры – кирпичи или деревянные бруски – под пороги. Никогда не работайте под автомобилем, поднятым только на домкрате. Снимите защиту картера, если она установлена, и отсоедините клемму «минус» от аккумулятора.
Отключите тросы привода сцепления и спидометра, открутите стартер (два болта М10), затем снимите карданный вал, предварительно пометив его положение относительно фланца редуктора. Подоприте двигатель снизу доской или гидравлической стойкой, чтобы избежать провисания после отсоединения КПП. Открутите поперечину задней опоры коробки – три болта М12.
Перед отсоединением КПП от двигателя убедитесь, что все провода, шланги и тяги отключены. Болты крепления коробки к блоку цилиндров расположены в труднодоступных местах: два сверху (за стартером), один снизу (рядом с масляным фильтром) и один сбоку (у кронштейна троса сцепления). Используйте удлинитель и карданный шарнир для головки, чтобы добраться до них.
После откручивания всех болтов аккуратно сдвиньте КПП назад, удерживая её на монтировке. Вес коробки распределяется неравномерно – передняя часть тяжелее, поэтому контролируйте её положение. Если КПП не снимается, проверьте, не осталось ли незамеченных креплений или проводов. Не применяйте силу: рывки могут повредить первичный вал или лепестки корзины сцепления.
Снятие КПП на ВАЗ 2106 без ямы: пошаговая инструкция
Для демонтажа коробки передач на ВАЗ 2106 без смотровой ямы потребуется домкрат, страховочные подставки (не менее 2 шт.), набор головок с удлинителями (10, 13, 17 мм), ключ на 19 для слива масла и монтировка. Работу начинайте с отсоединения минусовой клеммы аккумулятора и слива трансмиссионного масла через пробку в нижней части картера КПП – используйте емкость объемом не менее 2 литров. Поднимите переднюю часть автомобиля домкратом, установите страховочные подставки под лонжероны кузова на расстоянии 30–40 см от передних колес.
Снимите стартер, открутив две гайки на 13 мм и отсоединив провода – для удобства закрепите его проволокой к кузову. Отключите трос спидометра, вытащив его из привода на КПП, и разъедините штекер датчика заднего хода. Отверните болты крепления рабочего цилиндра сцепления (ключ на 13), не отсоединяя шланг, и отведите цилиндр в сторону, зафиксировав его проволокой. Демонтируйте карданный вал, открутив четыре болта на 13 мм фланца КПП и пометив положение вилки относительно фланца для последующей сборки.
Подоприте двигатель снизу через деревянный брусок, подложенный под масляный картер, чтобы предотвратить его провисание после снятия КПП. Открутите три гайки крепления поперечины КПП к кузову (ключ на 17) и две гайки задней опоры коробки (ключ на 13). Снимите поперечину, удерживая КПП на монтировке или с помощником. Отверните шесть болтов крепления КПП к блоку цилиндров (головка на 19 с удлинителем) – два верхних болта расположены под стартером, остальные доступны снизу.
Сдвиньте коробку передач назад до выхода первичного вала из сцепления, удерживая ее на монтировке. Опустите КПП на подготовленную подставку или пол, наклонив ее задней частью вниз, чтобы избежать повреждения лепестков корзины сцепления. При снятии следите за положением вилки выключения сцепления – она должна остаться на направляющей втулке. Вес КПП ВАЗ 2106 составляет около 28 кг, поэтому работайте аккуратно, избегая резких движений.
Перед установкой КПП проверьте состояние выжимного подшипника, направляющей втулки и лепестков корзины сцепления. Смажьте шлицы первичного вала тонким слоем литола, а посадочные места подшипников – трансмиссионным маслом. Сборку проводите в обратной последовательности, затягивая болты крепления КПП к блоку моментом 50–60 Н·м. После установки залейте 1,6 литра трансмиссионного масла через заливное отверстие, расположенное сбоку картера.
Необходимые инструменты и материалы для демонтажа КПП
Для снятия КПП на ВАЗ 2106 без ямы потребуется набор ключей и головок: рожковые ключи на 10, 13, 17 и 19 мм, торцевые головки тех же размеров с удлинителем и трещоткой. Особое внимание уделите ключу на 17 мм – он понадобится для откручивания болтов крепления коробки к двигателю. Без него процесс зайдет в тупик, так как эти болты часто прикипают и требуют значительных усилий.
Обязателен домкрат грузоподъемностью не менее 2 тонн – штатный автомобильный не всегда справляется с весом КПП (около 30 кг) при подъеме на нужную высоту. Подойдет гидравлический или механический домкрат с широкой опорной площадкой, чтобы избежать повреждения кузова. Дополнительно подготовьте деревянные бруски или металлические подставки для фиксации автомобиля в поднятом состоянии.
Не обойтись без съемника для подшипников или универсального съемника с тремя лапами – он нужен для демонтажа подшипника первичного вала, если планируется его замена. В крайнем случае можно использовать молоток и оправку, но риск повредить посадочное место высок. Для смазки резьбовых соединений возьмите проникающую жидкость типа WD-40 или отечественный аналог – без нее открутить закисшие болты будет проблематично.
Подготовьте емкость объемом не менее 3 литров для слива масла из КПП – подойдет пластиковая канистра с широким горлом или металлический таз. Масло сливайте сразу после подъема автомобиля, чтобы оно не вытекло при демонтаже коробки. Для очистки поверхностей от грязи и остатков масла используйте ветошь и обезжириватель – бензин или уайт-спирит.
Для фиксации КПП в процессе снятия потребуется помощник или специальная подвесная система. В гаражных условиях можно использовать прочный ремень или цепь с крюком, закрепленным на балке потолка или другом надежном элементе. Избегайте подвешивания коробки на тросах без распорок – это чревато падением агрегата и травмами.
Запаситесь новыми прокладками: поддоном КПП (артикул 2101-1701040) и прокладкой между коробкой и картером сцепления (2101-1601080). Также пригодятся медные шайбы под сливную и заливную пробки (размер М12х1,5). Если планируется замена сальников, подготовьте сальник первичного вала (2101-1701043) и сальник привода спидометра (2101-1702120).
Подготовка автомобиля и рабочего пространства перед началом работ
Отключите аккумуляторную батарею, сняв клемму «минус», чтобы исключить случайное замыкание при работе с электропроводкой стартера и датчиков. Демонтируйте капот, открутив четыре болта крепления петель ключом на 13 – это освободит пространство и упростит доступ к верхним точкам крепления КПП. Снимите воздушный фильтр в сборе с корпусом, отсоединив шланги и открутив три гайки крепления к карбюратору. Отключите тросы привода сцепления и спидометра, а также разъемы датчика заднего хода и выключателя фонарей.
Расчистите рабочую зону вокруг автомобиля: уберите инструменты, запчасти и посторонние предметы на расстояние не менее 1,5 метра. Подготовьте необходимый инструмент: головки на 10, 13, 17 и 19 с удлинителем, накидные ключи тех же размеров, монтировку, молоток с медной или резиновой насадкой, динамометрический ключ (для последующей сборки), а также емкость для сбора масла объемом не менее 2 литров. Проверьте наличие запасных прокладок поддона КПП и сальников первичного вала – их замена во время демонтажа сэкономит время.
Закройте передние крылья и бампер плотной тканью или картоном, чтобы защитить лакокрасочное покрытие от царапин при работе с тяжелыми деталями. Подготовьте переносную лампу с магнитным основанием или крюком для подсветки труднодоступных мест – особенно актуально при работе под автомобилем без ямы. Если демонтаж проводится на улице, выберите безветренный день: пыль и грязь, поднятые с земли, могут попасть в открытые узлы трансмиссии и усложнить последующую сборку.
Отключение аккумулятора и снятие элементов, мешающих доступу к КПП
Перед началом работ отсоедините клемму «минус» аккумулятора ключом на 10 мм. Это исключит случайное замыкание при демонтаже проводки стартера и датчика заднего хода. Если автомобиль оснащён сигнализацией, отключите её центральный блок, расположенный под приборной панелью с левой стороны – иначе сработает блокировка. Для удобства снимите корпус воздушного фильтра: открутите три гайки крепления (ключ на 13 мм), отсоедините шланг вентиляции картера и патрубок подачи воздуха. Отведите фильтр в сторону, не отключая датчик массового расхода воздуха.
Демонтируйте стартер: отсоедините толстый провод питания (ключ на 13 мм) и тонкий управляющий провод (гайка на 8 мм). Выкрутите три болта крепления стартера (два сверху – головка на 17 мм, один снизу – на 13 мм) и извлеките его через верх. Если мешает выпускной коллектор, ослабьте хомут приёмной трубы и сместите её вниз. Снимите рабочий цилиндр сцепления: открутите два болта крепления (ключ на 13 мм), отсоедините шланг гидропривода, заглушив его подходящей пробкой, чтобы не вытекла тормозная жидкость. Цилиндр отведите в сторону, не разбирая.
Отсоедините тягу привода переключения передач: выньте шплинт из пальца на рычаге КПП, снимите палец и отсоедините тягу от шарнира. Если установлен карданный вал, открутите четыре болта его крепления к фланцу КПП (головка на 13 мм) и опустите вал вниз, подвязав проволокой к кузову. На моделях с инжектором отключите разъём датчика скорости, расположенный на верхней части КПП, и отсоедините трос спидометра, вытащив его из гнезда.

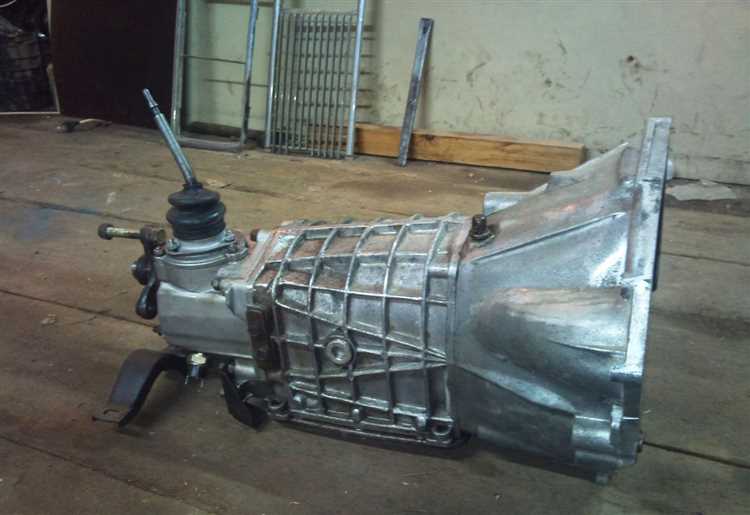

Демонтаж карданного вала и отсоединение троса спидометра
Перед началом работ зафиксируйте автомобиль стояночным тормозом и подложите противооткатные упоры под передние колеса. Открутите четыре болта крепления карданного вала к фланцу редуктора заднего моста ключом на 13. Если болты прикипели, используйте проникающую смазку (например, WD-40) и выдержите 10–15 минут перед повторной попыткой. Придерживайте вал рукой, чтобы избежать его падения после откручивания последнего болта.
Сдвиньте карданный вал назад, освобождая шлицевое соединение с эластичной муфтой. Если вал не поддается, аккуратно постучите по фланцу резиновым молотком, избегая ударов по шлицам. Проверьте состояние резиновой муфты – при наличии трещин или разрывов замените её до обратной сборки. Подвесьте вал на проволоке к кузову, чтобы он не мешал дальнейшим работам.
Отсоедините трос спидометра от коробки передач. Для этого снимите стопорную шайбу с наконечника троса плоскогубцами, предварительно сжав её усики. Вращайте наконечник против часовой стрелки, пока он не выйдет из гнезда привода спидометра. Если трос закис, нанесите на резьбу проникающую смазку и дайте ей подействовать 5–7 минут. Избегайте резких рывков – это может повредить пластиковый наконечник.
Проверьте целостность троса спидометра. Протяните его через руку, ощупывая на предмет перегибов или обрывов внутренней жилы. Если трос поврежден, замените его целиком – ремонт нецелесообразен. При обратной установке смажьте наконечник литолом или аналогичной смазкой для предотвращения коррозии и заеданий.
Отведите трос в сторону, закрепив его изолентой или пластиковым хомутом к кузову. Убедитесь, что он не касается выпускной системы или подвижных частей подвески. При демонтаже КПП трос не должен мешать снятию коробки – при необходимости временно снимите его с креплений на кузове.
Осмотрите место крепления троса к КПП. Убедитесь в отсутствии следов масла или грязи в посадочном гнезде – это может указывать на износ сальника привода спидометра. При обнаружении течи замените сальник до установки коробки на место. Для этого потребуется снять привод спидометра, открутив его ключом на 10.
После демонтажа кардана и троса спидометра проверьте состояние подвесного подшипника карданного вала. Покачайте вал в вертикальной плоскости – люфт более 1–2 мм свидетельствует о необходимости замены подшипника. Игнорирование этого дефекта приведет к вибрациям и ускоренному износу трансмиссии.
Снятие стартера и отключение проводки от коробки передач
Перед демонтажем КПП на ВАЗ 2106 стартер снимается в первую очередь – его крепление мешает доступу к коробке. Отсоедините клемму «минус» аккумулятора ключом на 10, чтобы исключить короткое замыкание. Стартер фиксируется двумя болтами М12×1,25 с головкой на 17: нижний болт удерживает также кронштейн опоры двигателя. Для доступа к нижнему болту используйте удлинитель с карданным шарниром – стандартный ключ не пройдет из-за ограниченного пространства.
После откручивания болтов стартер не вынимается сразу: его удерживает проводка. Отсоедините толстый силовой провод (гайка М10) и тонкий управляющий провод (фишка с защелкой). На силовом проводе часто присутствует резиновая прокладка – не потеряйте её, иначе при сборке возникнет замыкание на массу. Если проводка прикипела, обработайте контакты WD-40 и аккуратно покачайте клемму, избегая повреждения резьбы.
- Отключите провод от датчика заднего хода (расположен на левой стороне КПП, фишка с одним проводом).
- Снимите фишку с выключателя света заднего хода (рядом с датчиком, отличается белым пластиком).
- Отсоедините трос спидометра: ослабьте гайку на 10, вытяните трос из привода, предварительно сняв стопорное кольцо.
Провод «массы» КПП крепится к картеру болтом М8 с головкой на 13 – его также необходимо открутить. Если болт закис, используйте ударную отвертку или нагрейте его газовой горелкой. После отключения всей проводки проверьте отсутствие замыканий мультиметром: прозвоните провода на корпус КПП при выключенном зажигании. Сопротивление должно стремиться к бесконечности.
Стартер после снятия временно закрепите на двигателе проволокой или положите на чистую поверхность, избегая попадания грязи в втягивающее реле. Провода от КПП обмотайте изолентой и зафиксируйте, чтобы они не мешали при демонтаже коробки. Если планируется длительная стоянка, обработайте контакты консистентной смазкой (например, Литол-24) для защиты от коррозии.
Откручивание креплений КПП к двигателю и опорам
Нижние крепления КПП к поперечине рамы откручивайте в последнюю очередь. Здесь потребуется головка на 17 мм для двух болтов, фиксирующих кронштейн коробки к опоре. Обратите внимание: гайки на этих болтах часто ржавеют, поэтому заранее подготовьте запасные (артикул 2101-1601238). Если гайка проворачивается вместе с болтом, удерживайте ее вторым ключом или зафиксируйте плоскогубцами за грани.
Отсоедините заднюю опору КПП – траверсу, крепящуюся к кузову четырьмя болтами на 13 мм. Два из них расположены на лонжероне, два – на поперечной балке. При демонтаже поддерживайте коробку домкратом или помощником, так как после снятия опоры вес КПП (около 28 кг) полностью ляжет на оставшиеся точки крепления. Если траверса деформирована, замените ее (артикул 2101-1601160), иначе возможен перекос при установке.
Для доступа к боковым креплениям КПП к двигателю (болты на 17 мм) снимите стартер. Открутите три гайки на его корпусе (ключ на 13 мм) и отсоедините провода: толстый – от аккумулятора, тонкий – от втягивающего реле. Стартер весит около 5 кг, поэтому придерживайте его при извлечении. После этого боковые болты КПП станут доступны – их по два с каждой стороны, вкручены в картер сцепления под углом.
Перед окончательным снятием КПП проверьте, что все крепления откручены. Остаться могут: болт под датчиком заднего хода (ключ на 10 мм), гайка на тяге привода сцепления (ключ на 13 мм) и два болта на 10 мм, фиксирующие рабочий цилиндр сцепления к картеру. Пропуск любого из них приведет к повреждению деталей при попытке снять коробку. После демонтажа осмотрите шпильки на двигателе – при срыве резьбы замените их на новые (М12×1,25, длина 30 мм).
Использование домкрата или подставок для поддержки КПП при снятии
При демонтаже КПП на ВАЗ 2106 без смотровой ямы домкрат или подставки становятся критически важным инструментом. Подойдет гидравлический домкрат грузоподъемностью не менее 2 тонн или специализированная подставка для трансмиссий. Расположите опору строго под картером сцепления, избегая контакта с масляным поддоном двигателя или выпускным коллектором. Используйте деревянную проставку толщиной 20–30 мм между домкратом и КПП для равномерного распределения нагрузки и предотвращения деформации металла.
Перед началом работ убедитесь, что автомобиль надежно зафиксирован на ровной поверхности противооткатными упорами и стояночным тормозом. Поднимите домкрат до легкого касания КПП, затем ослабьте крепление коробки к двигателю на 2–3 оборота каждого болта. Это позволит избежать перекоса при снятии последних крепежных элементов. Если используете подставки, выбирайте модели с регулируемой высотой и устойчивым основанием – например, треугольные опоры из стали толщиной не менее 3 мм.
- Поднимите КПП домкратом на 10–15 мм выше штатного положения, чтобы снять нагрузку с подушек крепления.
- Отсоедините поперечину (траверсу) и опустите коробку на 30–40 мм, контролируя положение шлицевого соединения первичного вала.
- При использовании подставок установите их под картер сцепления и заднюю часть КПП, обеспечив зазор 5–7 мм между опорами и кузовом.
Никогда не оставляйте КПП на домкрате без дополнительной фиксации – даже кратковременная потеря устойчивости может привести к падению агрегата и травмам.
