Обшивка двери BMW X5 E70 (2006–2013) крепится на 8–12 пластиковых клипсах, скрытых под декоративными накладками и винтами. Основные точки фиксации: три винта под ручкой открывания двери, два под динамиком и по одной клипсе в нижней части панели и возле зеркала. Перед началом работ отключите аккумулятор – это исключит случайное срабатывание электростеклоподъемников или центрального замка.
Для демонтажа потребуются: пластиковые монтажные лопатки (шириной 5–7 мм), торкс T20 и T30, крестовая отвертка PH2, а также магнитная головка на 10 мм для снятия динамика. Избегайте металлических инструментов – они царапают пластик и лакокрасочное покрытие. Начните с нижнего угла обшивки, аккуратно поддевая клипсы по периметру, чтобы не сломать их.
Особое внимание уделите разъемам проводки: на водительской двери их три (стеклоподъемник, зеркало, концевик замка), на пассажирской – два. Отсоединяйте их только после полного снятия обшивки, придерживая фиксаторы пальцами. Если клипса сломалась, замените её на оригинальную (артикул 51 43 7 164 480) – универсальные аналоги часто не обеспечивают надежной фиксации.
После демонтажа проверьте состояние звукоизоляции и уплотнителей. Если на обшивке остались следы клея от заводской проклейки, удалите их изопропиловым спиртом или очистителем для пластика (например, Liqui Moly Kunststoff-Tiefenpfleger). Сборка выполняется в обратном порядке, но сначала защелкните все клипсы, а затем затягивайте винты – это предотвратит перекос панели.

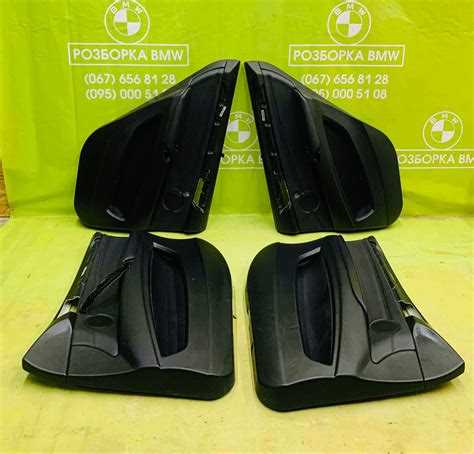

Какие инструменты понадобятся для демонтажа обшивки двери
Для снятия обшивки двери BMW X5 E70 потребуется набор специфических инструментов, адаптированных под конструкцию креплений. Основной – пластиковые монтажные лопатки с тонким жалом (например, из нейлона или поликарбоната), которые предотвращают повреждение пластика и лакокрасочного покрытия. Оптимальная толщина лопатки – 3–5 мм, ширина – 20–30 мм. Избегайте металлических инструментов: они оставляют царапины на декоративных элементах и могут деформировать скрытые клипсы.
Ключевой элемент – набор торцевых головок и трещотка с удлинителем на 10–15 см. Для E70 характерны винты под Torx T20 и T25, расположенные в нижней части обшивки и за декоративными накладками. Обязательно проверьте наличие скрытых креплений под резиновыми заглушками или в нишах ручки двери – для них понадобится удлиненная головка на 8 мм. Без точного соответствия размеров биты сорвутся, что усложнит демонтаж.
Для отсоединения электрических разъемов (например, подсветки двери или блока управления стеклоподъемниками) используйте тонкогубцы с изолированными ручками или специальный съемник для автомобильных коннекторов. Стандартные плоскогубцы могут повредить хрупкие пластиковые защелки разъемов, что приведет к необходимости замены проводки. Если разъем зафиксирован металлической скобой, подготовьте отвертку с плоским жалом шириной 2–3 мм для аккуратного поддевания.
Необходим также магнитный держатель для винтов – в процессе демонтажа крепежные элементы часто падают в труднодоступные места (например, за механизм стеклоподъемника). Магнит на гибком тросике или телескопический захват с подсветкой сэкономит время на поиски. Для фиксации снятой обшивки в вертикальном положении используйте мягкие стяжки или крючки – это предотвратит случайные падения и повреждения панели.
Для работы с уплотнителями и клеевыми соединениями подготовьте фен строительный (температура 60–80°C) и пластиковый шпатель. Нагрев размягчает клей под молдингами и уплотнительными резинками, облегчая их отделение без разрывов. Шпатель с закругленными краями (ширина 50–70 мм) поможет аккуратно поддеть элементы, не оставляя задиров. Избегайте использования ножей или острых предметов – они прорезают материал, что потребует последующего ремонта.
Дополнительно пригодится мультиметр для проверки целостности проводки после отсоединения разъемов, особенно если демонтаж связан с диагностикой неисправностей. Для защиты салона от пыли и мелких деталей используйте малярный скотч и полиэтиленовую пленку – заклейте прилегающие поверхности (стекло, порог, центральную консоль). Это ускорит последующую сборку и предотвратит попадание мусора в механизмы двери.
Как правильно отсоединить электрические разъемы и проводку
Перед началом работы отключите аккумулятор, чтобы исключить короткое замыкание или случайное срабатывание электроники. На БМВ Х5 Е70 большинство разъемов расположены за блоком управления стеклоподъемниками и динамиками – их нужно снять в первую очередь. Используйте пластиковый клин или специальный съемник для разъемов, чтобы не повредить фиксаторы.
Основные типы разъемов в дверной обшивке Е70:
- Плоские штекеры с защелками (например, на моторе стеклоподъемника) – нажмите на фиксатор пальцем или отверткой, затем потяните разъем на себя.
- Круглые разъемы с байонетным креплением (часто встречаются на динамиках) – поверните против часовой стрелки до щелчка и аккуратно вытащите.
- Многоконтактные разъемы (блок управления зеркалами) – найдите рычажок или кнопку фиксации, нажмите и удерживайте, одновременно отсоединяя штекер.
Проводка в дверях Х5 Е70 часто закреплена пластиковыми хомутами или липкой лентой. Не тяните за провода – сначала освободите их из креплений, поддев отверткой или кусачками. Особое внимание уделите гофрированным трубкам, соединяющим дверь с кузовом: они защищают провода от перетирания, но могут лопнуть при резком движении.
Если разъем не поддается, проверьте наличие скрытых фиксаторов. Например, на некоторых штекерах стеклоподъемника есть металлическая скоба, которую нужно отогнуть тонкой отверткой. Не применяйте силу – чрезмерное усилие может сломать пластиковые элементы или повредить контакты. Для сложных случаев используйте контактную смазку (например, WD-40), но наносите ее точечно, избегая попадания на резиновые уплотнители.
После отсоединения разъемов закрепите провода так, чтобы они не мешали дальнейшей работе. Подвесьте их на крючок или временно зафиксируйте изолентой к металлическим частям двери. Избегайте перегибов и натяжения – особенно у тонких проводов датчиков (например, концевика двери). Если проводка повреждена, замените ее полностью или восстановите пайкой с термоусадкой.
При обратной сборке убедитесь, что все разъемы вставлены до упора и зафиксированы. Проверьте работу электрооборудования (стеклоподъемники, зеркала, динамики) до установки обшивки. Если после подключения аккумулятора возникли ошибки, сбросьте их с помощью диагностического сканера (например, Carly или ISTA).
Для профилактики коррозии контактов обработайте разъемы контактной смазкой (например, Liqui Moly Electronic-Spray) перед сборкой. Это продлит срок службы соединений и предотвратит окисление, особенно в условиях высокой влажности.
Где находятся скрытые крепления обшивки и как их снять
Первое скрытое крепление расположено под декоративной накладкой ручки открывания двери. Чтобы добраться до него, снимите пластиковую заглушку с торца ручки, поддев её плоской отвёрткой с тонким жалом. За заглушкой находится винт Torx T20 – открутите его, удерживая обшивку, чтобы она не отвалилась резко. На некоторых модификациях E70 вместо винта используется пластиковый фиксатор, который нужно аккуратно вытянуть пассатижами, избегая перекоса.
В нижней части обшивки, у порога, скрыты два клипсы, замаскированные под резиновый уплотнитель. Отогните уплотнитель пальцами или пластиковой лопаткой, начиная с угла двери. Под ним обнаружите пластиковые пистоны диаметром 8 мм – их нужно вытащить, потянув строго перпендикулярно поверхности. Если пистон сломался, замените его на новый (артикул BMW 51418223595), иначе обшивка будет дребезжать.
За динамиком аудиосистемы прячется ещё одно крепление. Снимите решётку динамика, поддев её по периметру пластиковой монтажной лопаткой. Под ней находится винт Torx T15, который часто закисает – перед откручиванием обработайте его проникающей смазкой WD-40. Если винт не поддаётся, используйте ударную отвёртку, но не прилагайте чрезмерных усилий, чтобы не сорвать шлицы.
В районе бокового зеркала заднего вида обшивка фиксируется металлическим зажимом. Чтобы его освободить, отсоедините электрический разъём зеркала (если есть), затем сдвиньте обшивку вверх на 5–7 мм, пока не услышите щелчок. Зажим выйдет из паза, но будьте осторожны – при резком движении можно повредить пластиковый выступ на обшивке.
На внутренней стороне обшивки, ближе к замку двери, расположены два пластиковых направляющих штифта. Они не требуют инструментов для снятия, но часто заклинивают из-за грязи. Перед демонтажем обрызгайте их силиконовой смазкой и покачайте обшивку из стороны в сторону, чтобы штифты вышли из посадочных гнёзд. Если штифт сломался, высверлите остатки сверлом 3 мм и установите новый (артикул 51417160716).
Последний скрытый элемент – это фиксатор троса аварийного открывания замка. Он находится за пластиковой заглушкой в нижней части обшивки, рядом с подлокотником. Снимите заглушку, потянув её на себя, затем отсоедините трос от рычага замка, нажав на фиксатор пальцем. Если трос закис, не дёргайте его – сначала разработайте движение, смазав механизм литолом.
Как безопасно поддеть пластиковые клипсы без повреждений
Избегайте металлических отвёрток – даже при аккуратном использовании они оставляют зазубрины на пластике и деформируют посадочные места. После снятия осмотрите клипсы на предмет износа: трещины на лепестках или сломанные фиксаторы требуют замены. Храните снятые крепления в магнитном лотке или контейнере с ячейками, чтобы не потерять мелкие детали. При установке обшивки вдавливайте клипсы руками до щелчка, а не забивайте молотком – это гарантирует равномерное распределение нагрузки и предотвращает перекос.
В какой последовательности отщелкивать защелки по периметру двери
Начинайте с нижней части обшивки: защелки здесь наименее нагружены, а пластик более гибкий. Вставьте пластиковый клин между дверью и обшивкой в районе нижнего угла со стороны замка (примерно в 10 см от края) и аккуратно отщелкните первую защелку. Перемещайтесь по часовой стрелке, освобождая по одной защелке через каждые 15–20 см, двигаясь к петлям. В зоне динамика (центральная часть) защелки часто двойные – приподнимайте обшивку равномерно, чтобы не сломать крепления. Избегайте резких рывков: усилие должно быть направлено параллельно плоскости двери, а не перпендикулярно.
Верхний край обшивки снимайте последним. Здесь расположены самые хрупкие защелки, особенно возле зеркала и кнопок стеклоподъемников. Перед отщелкиванием убедитесь, что все нижние и боковые крепления освобождены – иначе рискуете повредить пластиковые фиксаторы. Если защелка не поддается, проверьте наличие скрытых винтов под декоративными заглушками (например, под ручкой открывания двери или в нише для динамика). Используйте фонарик для осмотра труднодоступных участков: на E70 часто встречаются дополнительные крепления в углах, замаскированные под уплотнитель.
Как снять ручку открывания двери и отсоединить тяги
Перед началом работ отключите аккумулятор, чтобы исключить случайное срабатывание электрических компонентов двери. Снимите внутреннюю обшивку двери, следуя инструкции для модели E70 – обычно требуется открутить 4–6 винтов Torx T20 или T25, скрытых под декоративными заглушками, и аккуратно отщелкнуть пластиковые клипсы по периметру.
Ручка открывания двери крепится двумя болтами под шестигранник на 5 мм, расположенными в нижней части дверной карты. Один болт находится ближе к передней кромке двери, второй – у заднего края. Открутите их, удерживая ручку, чтобы она не упала внутрь двери.
После снятия болтов ручка останется держаться на двух тягах: одна идет к замку (толстая, металлическая), вторая – к микропереключателю (тонкая, пластиковая). Чтобы отсоединить тягу замка, сожмите фиксирующий зажим на ее конце плоскогубцами и потяните тягу на себя. Зажим часто ломается, поэтому заранее приобретите запасной (артикул BMW 51217163465).
Тяга микропереключателя крепится пластиковым штифтом. Подденьте его отверткой с плоским жалом, одновременно нажимая на тягу в сторону ручки. Если штифт не поддается, прогрейте место соединения феном в течение 20–30 секунд – пластик размягчится, и деталь легче выйдет из зацепления.
При снятии ручки обратите внимание на резиновый уплотнитель, который может прилипнуть к металлическому каркасу двери. Аккуратно отделите его пластиковой лопаткой, чтобы не порвать. Если уплотнитель поврежден, замените его (артикул 51217163466 для передней двери).
Отсоединив обе тяги, выньте ручку через отверстие в дверной панели. Будьте осторожны с электрическим разъемом подсветки ручки (если есть) – он крепится на защелке и может быть поврежден при резком движении. Отсоедините разъем, нажав на фиксатор пальцем.
Перед обратной установкой смажьте тяги замка и микропереключателя силиконовой смазкой (например, Liqui Moly 3300). Это предотвратит скрип и заедание механизма. При подключении тяг убедитесь, что фиксирующие зажимы защелкнулись до упора – иначе ручка будет болтаться или не сработает замок.
После сборки проверьте работу ручки изнутри и снаружи. Если дверь не открывается с первого раза, отрегулируйте положение тяг, ослабив контргайки на замке и сместив их на 1–2 мм. Затяните гайки и повторите тест.
Что делать, если обшивка не снимается после откручивания крепежа
Первым делом проверьте скрытые фиксаторы. На BMW X5 E70 обшивка держится не только на видимых винтах, но и на пластиковых клипсах, расположенных по периметру. Часто остаются незамеченными крепления за декоративными заглушками – например, под ручкой открывания двери или в нижней части панели. Используйте фонарик и зеркало, чтобы осмотреть труднодоступные участки. Если клипса сломалась, замените её на новую (артикул оригинальной клипсы – 51438164789).
Попробуйте аккуратно поддеть обшивку пластиковой лопаткой или специальным съёмником для интерьера. Начинайте с нижнего угла двери, постепенно продвигаясь вверх. Избегайте металлических инструментов – они могут оставить царапины на пластике или повредить лакокрасочное покрытие. Если обшивка «залипла», не тяните резко: нанесите на стыки силиконовую смазку или WD-40 и подождите 5–10 минут.
Проверьте наличие дополнительных креплений в неочевидных местах. На E70 обшивка может фиксироваться защёлками в районе динамиков или подлокотника. Иногда мешает проводка – например, разъём подсветки дверной карты или концевик замка. Отсоедините все электрические коннекторы, предварительно сфотографировав их расположение. Если проводка зажата, освободите её, не дёргая за провода.
Осмотрите уплотнительные резинки по периметру двери. На старых автомобилях они могут прилипать к обшивке из-за грязи или старого герметика. Пройдитесь по стыку тонким ножом или шпателем, отделяя резинку от пластика. Если уплотнитель повреждён, замените его – артикул оригинальной резинки для передней двери: 51717160707.
Примените тепло, если обшивка не поддаётся. Используйте строительный фен на минимальной мощности, равномерно прогревая пластик в течение 1–2 минут. Тепло размягчит клей и пластиковые защёлки, облегчив демонтаж. Не перегревайте один участок – это может привести к деформации панели. После прогрева попробуйте снова поддеть обшивку лопаткой.
Проверьте состояние дверной карты на наличие деформаций. Если дверь когда-либо подвергалась удару, пластик мог изогнуться, зацепившись за металлический каркас. В этом случае потребуется приложить больше усилий, но действуйте осторожно: чрезмерное давление может сломать крепления. При необходимости снимите дверную панель полностью, чтобы получить доступ к обратной стороне обшивки.
Если обшивка всё равно не снимается, возможно, она приклеена. На некоторых моделях BMW используется двухсторонний скотч или клей в местах стыка с металлом. В этом случае аккуратно прорежьте клеевой шов канцелярским ножом, но не углубляйтесь более чем на 2–3 мм, чтобы не повредить проводку или динамики. После снятия очистите остатки клея с металла и пластика спиртом или специальным очистителем.
После успешного демонтажа осмотрите обшивку и дверную панель на предмет повреждений. Сломанные клипсы замените, а деформированные участки выправьте. Перед установкой новой обшивки смажьте новые клипсы силиконовой смазкой для облегчения монтажа. Если проблема повторялась, нанесите на стыки тонкий слой герметика для предотвращения скрипов и вибраций.
Как избежать повреждения динамиков и акустической системы
Перед началом работ отключите клемму аккумулятора на 10–15 минут. Это сбросит остаточное напряжение в аудиосистеме и предотвратит случайные короткие замыкания при отсоединении разъемов динамиков. На BMW X5 E70 акустика часто интегрирована с CAN-шиной, и резкое отключение питания без предварительного сброса может вызвать ошибки в бортовом компьютере.
Динамики в дверях E70 крепятся на пластиковых защелках или винтах Torx T20/T25. Используйте специальный съемник для пластиковых клипс или тонкую пластиковую лопатку, чтобы поддеть фиксаторы, не деформируя корпус динамика. Применение металлических инструментов приводит к сколам на магнитной системе или повреждению диффузора.
Отсоединяйте разъемы динамиков только за пластиковый корпус коннектора, а не за провода. На E70 используются хрупкие штекеры Molex или JST с тонкими контактами – рывок за кабель может оборвать пайку внутри разъема. Если коннектор не поддается, прогрейте его феном при температуре 60–80°C в течение 30 секунд для размягчения пластика.
Проверьте наличие акустического демпфирующего материала на внутренней стороне обшивки двери. На E70 он часто приклеен к панели и может прилипнуть к динамику при снятии. Аккуратно отделите его с помощью изопропилового спирта или силиконового спрея, нанося жидкость по краям, чтобы не повредить клеевой слой.
Избегайте резких перепадов температуры в салоне во время работ. Динамики с бумажными или композитными диффузорами чувствительны к влажности и конденсату – при температуре ниже +5°C материал становится хрупким и может треснуть при неосторожном обращении. Храните снятые динамики в сухом месте, завернув их в антистатическую пленку.
При обратной установке следите за правильной полярностью подключения. На разъемах E70 провода динамиков маркированы цветом: красный (+) и черный/коричневый (–). Перепутанная полярность не выведет систему из строя, но ухудшит качество звука и сведет на нет работу фазоинверторов в дверях.
После сборки проверьте работоспособность акустики на низкой громкости. Резкие хлопки или дребезжание указывают на неплотное прилегание динамика к посадочному месту или повреждение диффузора. В таком случае снимите обшивку повторно и устраните дефект до окончательной фиксации панели.
Как собрать обшивку обратно без зазоров и скрипов
Перед началом сборки проверьте все крепежные элементы на наличие повреждений. На BMW X5 E70 обшивка фиксируется пластиковыми клипсами, винтами и защелками. Замените треснувшие клипсы (артикулы: 51438171009, 51438171010) и сорванные резьбы в металлических пистонах. Особое внимание уделите нижним креплениям – они часто ломаются при демонтаже.
Установите обшивку на дверь, начиная с верхней части. Совместите технологические отверстия с направляющими штырями на металлическом каркасе двери. Нажмите на обшивку в районе дверной ручки, пока не услышите щелчок – это сигнал, что центральный замок зафиксировался. Не прилагайте чрезмерных усилий: пластик может треснуть в местах крепления динамика.
- Затягивайте винты крест-накрест, начиная с центральных точек. Момент затяжки для винтов M5 – 2,5–3 Н·м. Используйте динамометрическую отвертку, чтобы избежать перетяжки.
- Проверьте зазоры между обшивкой и дверью с помощью щупа 0,5 мм. Допустимое отклонение – не более 0,3 мм.
- Нанесите на резиновые уплотнители двери тонкий слой силиконовой смазки (например, Liqui Moly 3311), чтобы предотвратить скрипы при трении.
Подключите электрические разъемы, следуя обратному порядку отключения. На E70 это разъемы для стеклоподъемника, зеркала, динамика и подсветки. Убедитесь, что фиксаторы защелкнулись до конца – иначе возможны сбои в работе электроники. Проверьте функциональность всех систем до окончательной фиксации обшивки.
После установки обшивки выполните тест на скрипы. Закройте дверь и откройте ее несколько раз, прислушиваясь к посторонним звукам. Если скрип возникает в районе бокового зеркала, нанесите каплю консистентной смазки (например, Permatex 22058) на пластиковые направляющие. Для устранения скрипов в нижней части обшивки используйте антискрипную ленту (артикул: 3M 08882) на металлических кромках двери.
Финальный этап – проверка герметичности. Нанесите мыльный раствор на стыки обшивки и двери, затем продуйте дверь изнутри компрессором. Появление пузырей укажет на негерметичные участки. Устраните их, подтянув крепеж или заменив уплотнительные прокладки (артикул: 51717160715 для передней двери).
