Обшивка задней двери Volkswagen Touareg 2008 года крепится на комбинации пластиковых клипс, винтов и скрытых защёлок. Для её снятия потребуется минимальный набор инструментов: плоская отвёртка с широким жалом, пластиковые монтажные лопатки, крестовая отвёртка (PH2) и торцевой ключ на 10 мм. Начинайте с демонтажа декоративной накладки ручки двери – она удерживается двумя винтами под заглушками и одной клипсой в нижней части.
Следующий шаг – снятие динамика. В Touareg 2008 он расположен в нижней части обшивки и закреплён тремя винтами. Отсоедините разъём проводки, прежде чем полностью вынимать динамик. После этого отщёлкните пластиковые фиксаторы по периметру обшивки, начиная с нижнего угла. Не прилагайте чрезмерных усилий – клипсы легко ломаются, особенно если дверь эксплуатировалась в условиях низких температур.
В верхней части обшивки, рядом с кнопкой открывания двери, скрыт ещё один винт под пластиковой заглушкой. Его необходимо выкрутить перед окончательным снятием панели. Если обшивка не поддаётся, проверьте наличие дополнительных креплений в районе замка или подлокотника. Работайте аккуратно: повреждение проводки подсветки или концевика двери потребует сложного ремонта.

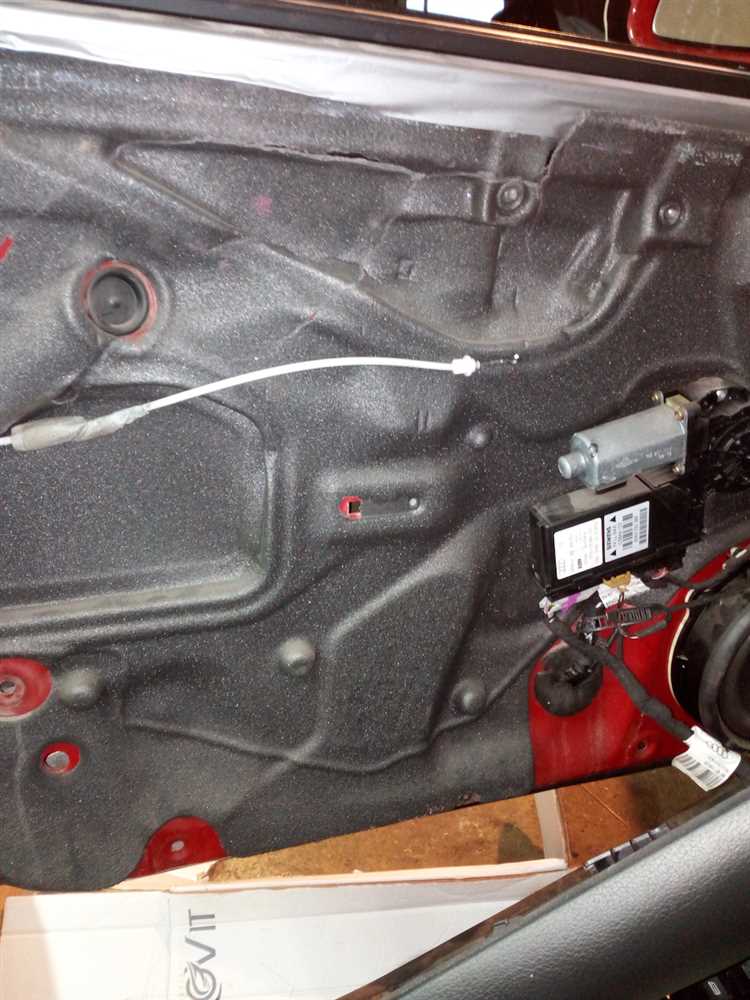

После снятия обшивки откроется доступ к механизму замка, стеклоподъёмнику и проводке. Если цель разборки – замена динамика или ремонт электрики, заранее отсоедините клемму аккумулятора, чтобы избежать короткого замыкания. Сборка производится в обратном порядке, но перед установкой обшивки убедитесь, что все клипсы целы и правильно зафиксированы.
Какие инструменты понадобятся для снятия обшивки задней двери
Для демонтажа обшивки задней двери Volkswagen Touareg 2008 потребуется набор пластиковых монтажных лопаток с разной шириной рабочей части. Оптимальный выбор – инструменты из нейлона или поликарбоната толщиной 3–5 мм, чтобы избежать повреждения пластиковых клипс и защелок. Лопатки с заостренным концом помогут поддеть обшивку в труднодоступных местах, например, возле ручки открывания двери или динамиков.
Крестообразная отвертка PH2 необходима для выкручивания саморезов, фиксирующих обшивку в нижней части двери и возле замка. В Touareg 2008 используются винты с потайной головкой, поэтому важно подобрать отвертку с магнитным наконечником, чтобы предотвратить падение крепежа в полость двери. Дополнительно может потребоваться Torx T20 для снятия декоративных накладок или дополнительных элементов.
Для отсоединения электрических разъемов подсветки номерного знака или кнопок управления стеклоподъемниками пригодится тонкий плоский инструмент – например, часовая отвертка или специальный съемник для клемм. Разъемы в Touareg 2008 имеют пластиковые фиксаторы, которые легко ломаются при неаккуратном обращении, поэтому работать нужно без рывков, надавливая на защелки строго по направлению их открытия.
Клипсодер или пассатижи с узкими губками помогут извлечь пластиковые пистоны, которыми обшивка крепится к металлическому каркасу двери. В модели 2008 года используются пистоны типа «ёлочка» диаметром 6–8 мм, расположенные по периметру обшивки. Чтобы не повредить их при демонтаже, рекомендуется сначала слегка поддеть пистон лопаткой, а затем вытащить пассатижами, удерживая за шляпку.
Для финальной проверки целостности обшивки и поиска скрытых креплений пригодится фонарик с узким лучом или налобный светодиодный фонарь. В полости задней двери Touareg 2008 часто скапливается пыль и влага, что может затруднить визуальный осмотр. Дополнительно можно использовать зеркало на телескопической ручке для проверки труднодоступных участков, например, за механизмом замка.
Как отсоединить электрические разъемы стеклоподъемника и замка
Перед началом отсоединения разъемов стеклоподъемника и замка на Volkswagen Touareg 2008 убедитесь, что аккумулятор отключен. Разъем стеклоподъемника расположен за пластиковой накладкой внутренней ручки двери – для доступа к нему потребуется снять облицовку, открутив два винта Torx T20 и отщелкнув фиксаторы по периметру. Сам разъем фиксируется защелкой: нажмите на пластиковый язычок пальцем или плоской отверткой, одновременно потянув корпус разъема на себя. Избегайте резких движений – контакты легко повредить.
Разъем замка находится ближе к нижней части дверной карты, рядом с механизмом блокировки. Он имеет характерную прямоугольную форму с двумя направляющими пазами и металлическим фиксатором. Чтобы отсоединить его, сдвиньте фиксатор в сторону (обычно вправо) до щелчка, затем аккуратно вытяните разъем. Если фиксатор не поддается, проверьте наличие дополнительных защелок или скрытых винтов – на некоторых модификациях Touareg 2008 используется усиленное крепление.
После отсоединения осмотрите контакты на предмет окисления или деформации. При необходимости очистите их спиртом и мягкой щеткой. Подключение разъемов выполняется в обратном порядке: вставьте корпус до упора, пока не услышите щелчок фиксатора. Перед установкой обшивки проверьте работоспособность стеклоподъемника и замка, подключив аккумулятор.
Где расположены скрытые крепления обшивки и как их открутить
Первое скрытое крепление находится под декоративной накладкой ручки открывания двери. Чтобы добраться до него, снимите накладку, поддев её пластиковым монтажным инструментом с нижнего края. Под ней вы обнаружите винт Torx T20 – открутите его ключом или битой. Не применяйте силу: если винт не поддаётся, обработайте его проникающей смазкой (например, WD-40) и подождите 5–10 минут.
Второе крепление расположено в нише для динамика. Демонтируйте решётку динамика, аккуратно отжав её защёлки по периметру. За ней скрыты два винта под головку Torx T25. Открутите их, придерживая обшивку, чтобы она не упала. Если динамик мешает доступу, отсоедините его разъём, предварительно отключив аккумулятор.
Третье крепление – в нижней части обшивки, за пластиковой заглушкой. Заглушка крепится на защёлках и снимается без инструментов. Под ней находится винт Torx T20, который часто закисает из-за влаги. Используйте ударную отвёртку или нагрейте винт паяльником, чтобы снизить риск сорвать шлицы.
Четвёртое крепление прячется под подлокотником. Снимите крышку подлокотника, потянув её вверх, затем открутите два винта Torx T25. Обратите внимание: один из винтов может быть утоплен глубже – используйте удлинитель для трещотки. Если подлокотник не снимается, проверьте наличие дополнительных защёлок у основания.
Последний скрытый элемент – пластиковые пистоны по периметру обшивки. Они расположены в 8 точках: 3 сверху, 2 снизу и по 1,5 с боков. Пистоны типа «ёлочка» вынимаются специальным съёмником или плоской отвёрткой, вставленной под шляпку. Не тяните обшивку резко: сначала освободите все пистоны, иначе можно повредить пластиковые фиксаторы.
Как аккуратно поддеть и снять пластиковые клипсы без повреждений
Клипсы на обшивке задней двери Volkswagen Touareg 2008 года фиксируются за счёт двух элементов: центрального штифта и внешнего обода. Для безопасного демонтажа потребуется инструмент с плоским наконечником шириной не более 5 мм – например, пластиковая лопатка или тонкая отвёртка с обмотанным изолентой жалом. Избегайте металлических предметов без защиты: они царапают пластик и деформируют посадочные места.
Начинайте с нижнего края клипсы, где зазор между обшивкой и дверью максимален. Вставьте инструмент под углом 15–20 градусов, слегка надавите в сторону центра двери, чтобы отжать обод от металла. Не тяните клипсу на себя – это приведёт к поломке фиксаторов. Если сопротивление велико, проверьте, не зацепился ли инструмент за край обшивки или проводку.
После ослабления обода потяните за центральный штифт клипсы пальцами или плоскогубцами с узкими губками. Штифт должен выйти на 2–3 мм, освобождая обод. Если он не поддаётся, капните в зазор силиконовую смазку или WD-40 и подождите 30 секунд. Избегайте резких движений: пластик клипс хрупкий, особенно при низких температурах.
Для клипс с металлическим сердечником (встречаются на стыках обшивки с дверью) используйте магнитную отвёртку. Подцепите сердечник за выступающую часть и вытяните его вертикально вверх. Обод таких клипс снимается отдельно – подденьте его по периметру тонкой лопаткой, двигаясь по часовой стрелке. Не пытайтесь вытащить сердечник с усилием: он может сломаться внутри обода.
При работе с клипсами в труднодоступных местах (например, возле замка) применяйте зеркало на гибком держателе. Это позволит контролировать положение инструмента и избежать случайного повреждения соседних элементов. Если клипса сидит слишком плотно, прогрейте её феном при температуре 60–70°C в течение 10–15 секунд – пластик станет эластичнее.
После снятия осмотрите клипсы на предмет трещин или деформации. Повреждённые экземпляры замените новыми: артикул оригинальных клипс для Touareg 2008 – 7L0 867 291 A. Аналоги можно подобрать по размеру: диаметр обода 12 мм, высота 8 мм. Храните снятые клипсы в отдельном контейнере, чтобы не потерять мелкие детали.
При установке клипс обратно сначала вставьте обод в посадочное место до щелчка, затем утопите центральный штифт до упора. Убедитесь, что обод равномерно прилегает к металлу двери – зазоры приведут к дребезжанию обшивки. Для проверки фиксации слегка потяните обшивку на себя: клипса не должна выходить из гнезда.
Если клипса сломалась внутри двери, извлеките остатки с помощью сверла диаметром 3 мм. Просверлите отверстие в центре обломка на глубину 2–3 мм, затем вкрутите саморез и вытяните фрагмент плоскогубцами. Зачистите посадочное место от заусенцев и установите новую клипсу. Не оставляйте обломки внутри двери – они могут повредить проводку или механизмы.
В какой последовательности демонтировать панели обшивки двери
Начни с отсоединения минусовой клеммы аккумулятора, чтобы исключить случайное срабатывание электростеклоподъемника или центрального замка. Сними декоративную накладку внутренней ручки двери: поддень её плоской отверткой с пластиковой насадкой, начиная с нижнего края, и аккуратно отщелкни фиксаторы по периметру. Открути два винта под накладкой (Torx T20) и один винт в нише подлокотника (обычно скрыт под пластиковой заглушкой). Отсоедини разъемы проводки от блока управления стеклоподъемником и динамиком, предварительно нажав на фиксаторы разъемов.
Потяни обшивку на себя, начиная с нижнего угла, чтобы освободить пластиковые клипсы по периметру (их 8–10 штук, расположены неравномерно). Приподними панель вверх, чтобы снять её с направляющих на металлическом каркасе двери. Если обшивка не поддается, проверь наличие дополнительных винтов за пластиковой заглушкой в районе зеркала заднего вида или под резиновым уплотнителем стекла. После демонтажа уложи панель на мягкую поверхность, чтобы не повредить отделку.
Как отсоединить трос замка задней двери при разборке
Трос замка задней двери Volkswagen Touareg 2008 года крепится к механизму замка и ручке с внутренней стороны обшивки. Для его отсоединения потребуется частично демонтировать обшивку, чтобы получить доступ к точкам фиксации. Работайте в перчатках – края металлических элементов острые, а пластиковые защелки хрупкие.
Сначала отключите аккумулятор, чтобы исключить случайное срабатывание центрального замка. Затем снимите пластиковую накладку порога задней двери – она держится на двух клипсах и одном винте Torx T20. Под ней скрывается нижний край обшивки, который нужно аккуратно поддеть плоской отверткой, начиная с угла.
После снятия обшивки найдите трос замка – он идет от ручки открывания к механизму замка, расположенному в торце двери. Трос фиксируется пластиковым зажимом на корпусе замка. Чтобы его отсоединить, сожмите фиксатор пальцами и потяните трос на себя. Если зажим не поддается, используйте тонкие плоскогубцы, но не прилагайте чрезмерных усилий – пластик может треснуть.
На стороне ручки трос крепится к рычагу через металлический наконечник. Для его отсоединения поверните наконечник на 90 градусов против часовой стрелки и вытащите из паза. Если наконечник закис, обработайте соединение проникающей смазкой (например, WD-40) и подождите 5–10 минут. Избегайте резких рывков – трос может оборваться внутри оплетки.
При обратной сборке убедитесь, что трос не перекручен и свободно перемещается в оплетке. Проверьте работу замка до установки обшивки: несколько раз откройте и закройте дверь с помощью внутренней ручки. Если трос заедает, смажьте его силиконовой смазкой, нанося состав только на внешнюю поверхность оплетки.
В случае повреждения троса или его оболочки замените его целиком. Артикул оригинального троса для Touareg 2008 – 7L6 839 401 B (для левой двери) или 7L6 839 402 B (для правой). Аналоги от Febi или Meyle имеют номера 27345 и 100 839 0025 соответственно. При установке нового троса следите за правильностью его прокладки – он должен идти без натяжения и изгибов под острыми углами.
Если после сборки дверь не открывается с кнопки или ключа, проверьте подключение электрического разъема к замку. Он расположен рядом с механизмом и фиксируется защелкой. Отсоедините разъем, осмотрите контакты на предмет окисления и продуйте его сжатым воздухом. При необходимости зачистите контакты ластиком или мелкозернистой наждачной бумагой.
Что делать, если обшивка не снимается после откручивания крепежа
На Volkswagen Touareg 2008 года обшивка задней двери фиксируется не только винтами, но и пластиковыми клипсами, скрытыми под декоративными заглушками. Если после удаления всех видимых креплений панель не поддаётся, проверьте наличие дополнительных фиксаторов в следующих зонах:
- Верхний край обшивки – под уплотнителем двери (2 клипсы, доступ через отгибание резины).
- Нижняя часть панели – рядом с подлокотником (1 клипса, часто ломается при демонтаже).
- Область вокруг динамика – 3 клипсы, требующие аккуратного поддевания пластиковым инструментом.
Используйте фонарик и зеркало для осмотра труднодоступных мест – иногда клипсы прикрыты заводским герметиком или грязью.
Если обшивка «залипла» на герметике или двухстороннем скотче, прогрейте проблемные участки строительным феном (температура 60–80°C). Направляйте поток воздуха на стыки панели с металлом двери, уделяя внимание углам и периметру. Через 2–3 минуты попробуйте поддеть обшивку пластиковой лопаткой, начиная с нижнего угла. Избегайте металлических инструментов – они царапают лакокрасочное покрытие.
При сопротивлении в районе ручки двери или кнопок стеклоподъёмника отсоедините их разъёмы. Для этого:
- Снимите декоративную накладку ручки (поддевается отвёрткой с плоским жалом).
- Открутите винт Torx T20, фиксирующий механизм.
- Отсоедините электрический разъём, нажав на фиксатор (обычно чёрного цвета).
После этого обшивка должна отделиться без усилий. Если разъём не отсоединяется, не тяните за провода – проверьте наличие дополнительных защёлок.
В случаях, когда панель держится на одном-двух участках, но не поддаётся, нанесите на стыки силиконовую смазку (например, WD-40 Specialist) и дайте ей впитаться 5–10 минут. Затем оберните отвёртку изолентой и аккуратно простучите молотком по её рукоятке, направляя усилие вдоль плоскости обшивки. Это поможет «сорвать» закисшие клипсы или остатки клея. Не стучите по самой панели – риск повреждения пластика.
Если все методы не сработали, проверьте наличие скрытых винтов под резиновыми заглушками или в нишах для динамиков. На Touareg 2008 иногда встречаются нестандартные крепления – например, винт под шестигранник на 5 мм в районе замка двери. При окончательном отказе панели от демонтажа осмотрите её на предмет заводских дефектов: деформации, трещин или следов предыдущего ремонта, которые могут блокировать снятие.
Как правильно установить обшивку обратно после ремонта
Начинайте установку с верхней части обшивки, совмещая технологические вырезы с дверными механизмами. Аккуратно вдавите пистоны в отверстия, контролируя равномерное прилегание по периметру. Особое внимание уделите зоне ручки двери: здесь обшивка должна плотно прилегать к металлическому каркасу без зазоров. Если обшивка не садится на место, не прилагайте чрезмерных усилий – проверьте, не мешает ли проводка или тяга замка.
Подключите электрические разъемы до окончательной фиксации. В Touareg 2008 за обшивкой расположены коннекторы подсветки ручки, кнопки стеклоподъемника и, при наличии, датчика дождя. Убедитесь, что провода не пережаты и не натянуты. Зафиксируйте их пластиковыми хомутами к металлическому каркасу двери, чтобы исключить контакт с движущимися частями механизма замка.
Завершите установку, защелкнув нижние клипсы и проверив работу всех функций: стеклоподъемника, замка, подсветки. Если обшивка прогибается или издает посторонние звуки, снимите ее и повторите процесс, устранив причину – обычно это недожатый пистон или смещенный уплотнитель. После установки проедьтесь по неровной дороге, чтобы убедиться в отсутствии вибраций.
Типичные ошибки при разборке и как их избежать
Первая ошибка – игнорирование последовательности снятия крепежа. На задней двери Touareg 2008 обшивка фиксируется клипсами, винтами под заглушками и скрытыми защелками. Начинать нужно с нижнего угла, отщелкивая панель пластиковым съемником, а не тянуть за верхнюю часть. Если действовать хаотично, сломаются пластиковые фиксаторы – особенно уязвимы клипсы в районе ручки и динамика. Перед началом работы сфотографируйте расположение всех винтов: два под заглушками в подлокотнике, один возле кнопки стеклоподъемника и три вдоль нижнего края.
Вторая распространенная проблема – использование металлических инструментов вместо пластиковых. Отвертки или ножи оставляют царапины на пластике и деформируют кромки обшивки. Для Touareg подходят съемники с шириной лезвия 5–7 мм и толщиной не более 2 мм. Если клипса не поддается, прогрейте ее феном при температуре 60–70°C в течение 10–15 секунд – это размягчит пластик и снизит риск поломки.
Третья ошибка – отсоединение проводов без маркировки. В обшивке задней двери Touareg 2008 проходят жгуты питания для стеклоподъемника, центрального замка и подсветки. Перед отключением разъемов наклейте на них малярный скотч с номерами или сфотографируйте подключения. Особое внимание уделите разъему динамика: он имеет хрупкий пластиковый замок, который ломается при резком рывке. Нажимайте на фиксатор пальцем, а не инструментом.
Четвертая ошибка – пренебрежение проверкой уплотнителей. После снятия обшивки часто повреждают резиновый уплотнитель двери или поролоновую прокладку между панелью и металлом. Перед сборкой осмотрите их на предмет трещин и отслоений. Если уплотнитель высох, замените его на новый (артикул для Touareg 2008 – 7L6 839 401 A) или обработайте силиконовой смазкой. Игнорирование этого шага приведет к скрипам и попаданию влаги в салон.
Пятая ошибка – чрезмерное усилие при установке обшивки. После ремонта владельцы часто прижимают панель слишком сильно, ломая защелки или деформируя пластик. Сначала закрепите верхнюю часть, затем легкими нажатиями защелкните клипсы по периметру. Если панель не садится ровно, проверьте, не осталось ли незакрепленных проводов или посторонних предметов за обшивкой. Винты затягивайте крест-накрест с усилием 2–3 Н·м.
Шестая ошибка – работа без отключения аккумулятора. При снятии обшивки легко замкнуть провода стеклоподъемника или центрального замка, что приведет к сбоям в электронике. Перед началом работ отсоедините клемму «минус» аккумулятора. Если дверь оборудована электроприводом складывания зеркал, отключите разъем блока управления (расположен за картой двери).
Седьмая ошибка – игнорирование скрытых крепежей. В Touareg 2008 обшивка задней двери дополнительно фиксируется металлической скобой в районе замка. Ее часто упускают из виду, пытаясь снять панель без предварительного демонтажа внутренней ручки. Чтобы добраться до скобы, снимите пластиковую накладку ручки (удерживается двумя винтами T20) и отсоедините тягу замка. Без этого шага обшивка не снимется полностью, а попытки силой приведут к повреждению каркаса двери.
