Панель приборов на ВАЗ-1111 (Ока) – компактный, но функциональный узел, состоящий из 12 основных элементов: спидометра, тахометра, датчиков уровня топлива, температуры охлаждающей жидкости, давления масла, контрольных ламп (аварийное давление масла, заряд АКБ, дальний свет, поворотники и др.). Конструкция предусматривает крепление на четырех винтах М5 с головкой под ключ на 8 мм, а также фиксацию защелками по периметру. Перед началом работ отключите аккумулятор: клемму «минус» снимайте первой, чтобы избежать короткого замыкания при случайном касании проводки.
Для демонтажа потребуются инструменты: крестовая отвертка PH2, плоская отвертка с шириной жала 5 мм, пассатижи с узкими губками и мультиметр (если планируется проверка цепей). Начните с откручивания двух винтов в верхней части панели – они расположены под декоративной накладкой, которую нужно аккуратно поддеть плоской отверткой. Затем снимите рулевое колесо (если оно мешает доступу) и отсоедините разъемы проводки: основной 10-контактный (черный) и два дополнительных – для подсветки и датчика уровня топлива.
После снятия панели осмотрите плату на предмет окисления контактов. Частая проблема – выход из строя резисторов R1 и R2 (номинал 10 кОм) в цепи тахометра. При пайке используйте паяльник мощностью не более 40 Вт и припой ПОС-61. Если требуется замена ламп подсветки, выбирайте светодиодные аналоги с напряжением 12 В и цоколем T5 (стандартный размер для Оки). При сборке следите за правильностью установки защелок – их повреждение приведет к дребезжанию панели на ходу.
Особое внимание уделите калибровке спидометра после сборки. Для проверки точности показаний используйте GPS-навигатор или диагностический сканер с функцией измерения скорости. Если погрешность превышает 5%, отрегулируйте положение датчика скорости на коробке передач или замените его на новый (каталожный номер 2108-3843010). Не допускайте попадания влаги на плату – это вызывает коррозию дорожек и выход из строя микросхемы DD1 (K176ИЕ5).

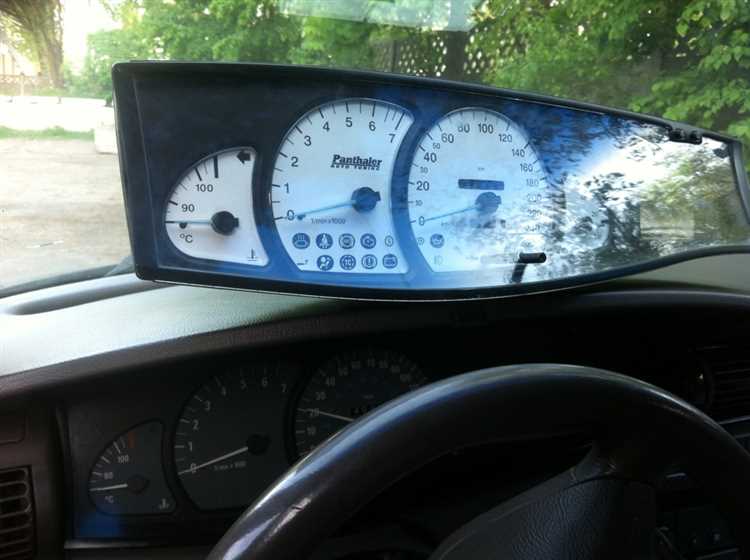

Необходимые инструменты для снятия панели приборов
Для демонтажа панели приборов на Оке потребуется набор отвёрток с плоским и крестовым шлицем. Оптимальный размер крестовой отвёртки – PH2, так как большинство винтов в конструкции имеют именно такой тип головки. Плоская отвёртка шириной 5–7 мм пригодится для поддевания пластиковых защёлок и снятия декоративных накладок без повреждений.
Торцевые ключи или головки на 8 и 10 мм необходимы для откручивания гаек крепления панели к кузову. Лучше использовать удлинённую головку на 10 мм с трещоткой – это упростит доступ к труднодоступным местам, например, к гайкам за блоком предохранителей. Без них снятие панели превратится в многочасовую борьбу с закисшими соединениями.
Пластиковые монтажные лопатки или аналогичные инструменты из нейлона помогут аккуратно отсоединить электрические разъёмы и клипсы. Металлические лопатки могут оставить царапины на пластике, а самодельные деревянные – сломаться в процессе. Рекомендуется иметь две лопатки: одну тонкую для узких зазоров, вторую – широкую для поддевания крупных элементов.
Пассатижи с узкими губками пригодятся для извлечения стопорных колец и фиксаторов тросиков спидометра. Если тросик закис, потребуется WD-40 или аналогичная проникающая смазка – наносить её нужно за 10–15 минут до начала работ, чтобы состав успел подействовать. Без этого тросик может оборваться при попытке вытащить его из панели.
Мультиметр с функцией прозвонки понадобится для проверки целостности проводки после отсоединения разъёмов. Особое внимание стоит уделить контактам подсветки приборов и датчиков – окисление здесь встречается часто. Если мультиметра нет, можно использовать контрольную лампу на 12 В, но она не даст точных показаний сопротивления.
Магнитная телескопическая указка или пинцет с длинными губками помогут достать упавшие винты или гайки из труднодоступных мест. Особенно это актуально для крепежа, проваливающегося за воздуховоды или в полость под панелью. Без такого инструмента придётся разбирать дополнительные элементы, чтобы добраться до потерянной детали.
Набор для обжима клемм и изолента пригодятся, если в процессе демонтажа обнаружится повреждённая проводка. Чаще всего страдают провода подсветки и датчика уровня топлива – их лучше сразу восстановить, чтобы избежать проблем при сборке. Для временной фиксации можно использовать термоусадочные трубки, но изолента надёжнее в условиях ограниченного пространства.
Рабочие перчатки с прорезиненными ладонями защитят руки от порезов об острые кромки металла и пластика. В Оке много заусенцев на кронштейнах и крепёжных элементах, особенно в местах сварки. Перчатки также улучшат сцепление с инструментом при работе с закисшими гайками.
Отключение аккумулятора перед началом работ
На Оке с 1998 года устанавливались аккумуляторы ёмкостью 44 А·ч с обратной полярностью – убедитесь, что не перепутали клеммы при обратной установке. Если автомобиль оснащён сигнализацией или иммобилайзером, после отключения питания может потребоваться повторная инициализация систем. Запишите код магнитолы, если он предусмотрен, так как после обесточивания он сбросится. Время ожидания перед началом работ – не менее 5 минут: это необходимо для разряда конденсаторов в цепях подушек безопасности, если они установлены.
Демонтаж рулевого колеса и кожуха колонки
Отсоедините клемму «минус» аккумулятора, чтобы исключить случайное срабатывание подушки безопасности. Рулевое колесо на Оке фиксируется гайкой М16 с моментом затяжки 40–50 Н·м – используйте головку на 24 мм и вороток с удлинителем. Перед откручиванием нанесите метки на рулевой вал и ступицу колеса для точной обратной сборки. Если руль не снимается после откручивания гайки, постучите по его ободу резиновым молотком через деревянную проставку, избегая ударов по металлу.
Кожух колонки крепится тремя винтами под крестовую отвёртку: два снизу (под рулевым колесом) и один сверху, скрытый за декоративной накладкой. Снимите накладку, поддев её плоской отвёрткой с усилием не более 2 кг, чтобы не повредить пластиковые защёлки. После откручивания винтов разъедините половинки кожуха, потянув их в разные стороны – защёлки расположены по периметру и требуют равномерного усилия. Обратите внимание на проводку подрулевых переключателей: она фиксируется в пазах кожуха – перед полным снятием отсоедините разъёмы.
При обратной установке рулевого колеса совместите метки на валу и ступице, затем затяните гайку моментом 45 Н·м. Проверьте работу звукового сигнала и подрулевых переключателей до окончательной фиксации кожуха. Если руль установлен неровно, ослабьте гайку и поверните его на один шлиц вала, затем затяните повторно.
Снятие декоративных накладок и облицовки панели
Начните с демонтажа нижней накладки под рулевой колонкой. Она крепится двумя пластиковыми защёлками по бокам и одной центральной клипсой у педального узла. Аккуратно подденьте её плоской отвёрткой, начиная с левого края, и потяните на себя, чтобы не сломать фиксаторы. Если накладка сидит туго, проверьте наличие скрытых винтов под заглушками – на Оке они часто располагаются возле блока предохранителей.
Верхняя облицовка панели приборов удерживается тремя винтами под крестовую отвёртку: два по краям (спрятаны под декоративными заглушками) и один в нише магнитолы. После их выкручивания снимите облицовку, потянув её вперёд и вверх, одновременно отсоединив разъём подсветки прикуривателя, если он есть. Обратите внимание на защёлки у воздуховодов – их легко повредить при резком движении.
Боковые накладки центральной консоли снимаются после удаления ручки КПП и декоративного кольца вокруг неё. Под кольцом скрыт винт, который нужно выкрутить. Затем подденьте накладку снизу (у пепельницы) и снимите её движением вверх, освобождая от защёлок. На левой накладке часто остаётся жгут проводов к кнопкам обогрева – отсоедините его перед полным демонтажем.
Отсоединение проводов и разъемов от приборов
Перед началом отсоединения обесточьте автомобиль, сняв клемму «минус» с аккумулятора. На панели приборов Оки основные разъемы расположены с тыльной стороны: 9-контактный разъем комбинации приборов (черный, маркировка «Ш9»), 6-контактный для тахометра (если установлен) и 2-контактные клеммы ламп подсветки и индикаторов. Нажмите на фиксаторы разъемов пальцами или отверткой с плоским жалом – усилие требуется умеренное, чтобы не сломать пластиковые защелки. Для 9-контактного разъема рекомендуется предварительно пометить провода маркером или сфотографировать их расположение: контакты №1 (масса), №2 (+12В от замка зажигания), №3 (датчик уровня топлива), №4 (датчик температуры охлаждающей жидкости) критичны для корректной работы.
Отсоединяя провода, тяните за корпус разъема, а не за сами провода – это предотвратит повреждение изоляции и обрыв жил. Особое внимание уделите:
- Разъему спидометра (серый, 3 контакта) – его фиксатор часто ломается при неаккуратном обращении.
- Клеммам ламп (обычно красные и черные провода) – они могут окислиться; при необходимости зачистите контакты мелкозернистой наждачной бумагой.
- Проводу «Check Engine» (если есть) – он тонкий и легко повреждается при резком рывке.
Если разъем «закис», обработайте его WD-40 или аналогичным составом, подождите 5–10 минут и повторите попытку. Не используйте грубую силу – это приведет к поломке фиксаторов или деформации контактов.
Извлечение комбинации приборов из посадочного места
Перед началом работ отключите аккумулятор, сняв клемму «минус». Это исключит короткое замыкание при случайном касании проводки. На Оке комбинация приборов фиксируется двумя винтами под крестовую отвёртку (размер PH2) в верхней части панели. Винты расположены симметрично – слева и справа от тахометра.
После откручивания винтов потяните комбинацию на себя, удерживая её за верхний край. Не тяните за стекло или стрелки – это может повредить механизмы. Если приборы не поддаются, проверьте наличие дополнительных фиксаторов снизу: на некоторых модификациях Оки (например, с 1996 года) используется пластиковый зажим, который нужно отжать плоской отвёрткой.
Отсоедините разъём проводки, нажав на фиксатор пальцами. На Оке используется стандартный 9-контактный разъём типа «мама» – не тяните за провода, чтобы не повредить контакты. Если разъём закис, обработайте его WD-40 и подождите 2–3 минуты перед повторной попыткой.
При извлечении следите за положением стрелок приборов. Если они сместились, их придётся выставлять заново с помощью диагностического сканера или вручную, вращая моторчики шагового двигателя. На тахометре и спидометре Оки используются шаговые двигатели MMT-6 или аналогичные – их легко повредить при резких движениях.
На моделях с электронным одометром (после 2000 года) не допускайте ударов по корпусу комбинации. Микросхема памяти может сбросить показания пробега, что потребует перепрограммирования через специализированное оборудование. Для защиты от статического электричества касайтесь металлических частей кузова перед работой с платой.
Если комбинация приборов не снимается из-за плотной посадки, проверьте наличие скрытых защёлок по бокам. На некоторых Оках (особенно с европанелью) используются дополнительные пластиковые фиксаторы, которые нужно отжать тонкой отвёрткой через технологические отверстия в корпусе. Не применяйте силу – это приведёт к поломке креплений.
После извлечения осмотрите посадочное место на наличие грязи и окислов. Протрите контакты разъёма спиртом и зачистите наждачной бумагой зернистостью P1000 при необходимости. Проверьте состояние резиновых уплотнителей – при их повреждении внутрь панели может попадать пыль, что вызовет перегрев приборов.
Сборку проводите в обратном порядке, убедившись, что разъём полностью защёлкнулся. Перед установкой винтов проверьте работу подсветки и стрелок, подключив комбинацию к аккумулятору. Если приборы не реагируют, прозвоните провода мультиметром – часто проблема кроется в обрыве цепи питания (обычно жёлтый провод +12В).
Разборка корпуса панели приборов на составные части
Снимите рулевое колесо и кожух рулевой колонки, открутив 4 винта крепления (два под заглушками на спицах руля, два снизу кожуха). Отсоедините разъемы подрулевых переключателей, предварительно пометив их положение маркером. Корпус панели держится на 6 саморезах: два под декоративной накладкой лобового стекла (снять накладку, поддев плоской отверткой), два за блоком управления отопителем (открутить блок, не отсоединяя шланги), два по бокам панели в нишах для ног. После удаления крепежа потяните корпус на себя, одновременно отсоединяя тягу привода заслонки отопителя (фиксируется пружинной скобой).
Разделите корпус на верхнюю и нижнюю части, отщелкнув 8 пластиковых защелок по периметру (используйте пластиковую лопатку, чтобы не повредить фиксаторы). Верхняя часть содержит комбинацию приборов, которую можно извлечь, открутив 4 винта под декоративной рамкой. Нижняя часть включает блок предохранителей и монтажный блок реле – отсоедините их, нажав на фиксаторы разъемов. Для доступа к печатной плате спидометра снимите заднюю крышку комбинации приборов, открутив 3 винта и отжав 2 защелки по бокам.
Проверка состояния контактов и плат после разборки
После снятия панели приборов Оки первым делом осмотрите печатную плату на наличие окислений, трещин или отслоений дорожек. Особое внимание уделите участкам вокруг разъемов и мест пайки элементов – здесь чаще всего возникают микротрещины из-за вибраций. Используйте лупу с 5–10-кратным увеличением: даже незначительные повреждения могут вызывать сбои в работе спидометра или тахометра.
Проверьте контакты разъемов на плате и ответных частях проводки. Окисленные или деформированные контакты очистите ластиком или специальным спреем для контактов (например, KONTAKT 60). Избегайте механической чистки металлическими инструментами – это может повредить покрытие. Для проверки надежности соединения подключите разъемы и слегка покачайте их: если показания приборов «прыгают», замените разъем или пропаяйте контакты.
- Проверьте резисторы и диоды мультиметром в режиме прозвонки. Сопротивление резисторов должно соответствовать маркировке (±5%), диоды – пропускать ток только в одном направлении.
- Осмотрите электролитические конденсаторы на вздутие или подтекание электролита. Даже при внешней целостности их емкость может снижаться, что приводит к нестабильной работе приборов.
- Пайку элементов проверяйте на прочность: слегка подергайте каждый компонент пинцетом. Если ножка шатается – перепаяйте.
Для проверки целостности дорожек используйте мультиметр в режиме проверки сопротивления. Прозвоните каждую дорожку от начала до конца, включая ответвления к компонентам. Если сопротивление превышает 1 Ом или дорожка не прозванивается – восстановите ее токопроводящим лаком или напаяйте перемычку из тонкого провода (0,1–0,2 мм). Избегайте использования кислотных флюсов: они вызывают коррозию.
Особенность плат Оки – частое отслоение контактных площадок под шаговыми двигателями спидометра и тахометра. Если при легком нажатии на площадку показания прибора меняются, зафиксируйте ее эпоксидным клеем и пропаяйте заново. Для проверки шаговых двигателей подайте на них напряжение 5 В через резистор 1 кОм: вал должен плавно вращаться без заеданий.
После всех проверок и ремонтов промойте плату спиртом (изопропиловым, не менее 90%) и просушите феном при температуре не выше 60°C. Перед сборкой нанесите на контакты разъемов тонкий слой контактной смазки (например, Molykote 111) – это предотвратит окисление и улучшит проводимость. Соберите панель в обратном порядке, убедившись, что все разъемы подключены до упора и зафиксированы защелками.
Очистка и обслуживание элементов панели приборов
Очистку стекла приборной панели проводите только мягкой безворсовой тканью, смоченной в растворе изопропилового спирта (концентрация не более 30%) или дистиллированной воды. Избегайте бытовых моющих средств: они оставляют разводы и могут повредить антибликовое покрытие. Протирайте стекло круговыми движениями, не надавливая, чтобы не поцарапать поверхность.
Для удаления пыли из труднодоступных мест (например, за шкалами спидометра или тахометра) используйте мягкую кисть с натуральным ворсом или баллон со сжатым воздухом. Удерживайте баллон вертикально, чтобы избежать попадания конденсата на плату. Расстояние до очищаемой поверхности – не менее 10 см, кратковременные нажатия по 2–3 секунды.
Контакты ламп подсветки и индикаторов очищайте ластиком для карандашей (белый, без абразивных частиц). Аккуратно протрите патроны и цоколи, удаляя окислы и нагар. Если лампа не загорается после установки, проверьте целостность нити накаливания – для этого используйте мультиметр в режиме прозвонки (сопротивление исправной лампы 12 В – 15–25 Ом).
Пластиковые элементы панели (корпус, декоративные накладки) мойте губкой, смоченной в мыльном растворе (нейтральное pH). После очистки протрите поверхности сухой микрофиброй, чтобы избежать появления разводов. Для восстановления блеска используйте полироль для пластика на силиконовой основе – наносите тонким слоем и распределяйте круговыми движениями.
При обслуживании стрелочных механизмов избегайте смазки осей – это приведет к налипанию пыли и затруднит движение. Если стрелка заедает, снимите ее с оси и протрите посадочное место ватной палочкой, смоченной в спирте. Убедитесь, что возвратная пружина не деформирована и свободно вращается. При установке стрелки на ось совместите ее с нулевой отметкой шкалы.
После сборки панели проверьте работоспособность всех индикаторов и подсветки. Подключите аккумулятор и включите зажигание – лампы должны загораться без задержки. Если какой-либо элемент не функционирует, повторно разберите панель и проверьте контакты, целостность проводки и состояние предохранителей (для Оки – F17 на 7,5 А в монтажном блоке).
Сборка и установка панели приборов обратно
Перед началом сборки убедитесь, что все провода и разъёмы очищены от пыли и окислов. Используйте контактный очиститель или спирт, если на контактах обнаружен налёт. Особое внимание уделите штекерам подсветки и датчиков – их повреждение приведёт к некорректной работе приборов.
Установите стрелочные механизмы на свои места, ориентируясь по меткам на плате. Для спидометра и тахометра Оки характерно наличие фиксирующих выступов – совместите их с пазами на корпусе. Затягивайте винты крест-накрест, избегая перекосов, иначе стрелки будут задевать за циферблат.
Подключите все разъёмы в обратной последовательности: сначала питание ламп подсветки (обычно белый или жёлтый провод), затем сигнальные провода датчиков (уровень топлива, температура, давление масла). Проверьте, чтобы защёлки разъёмов зафиксировались с характерным щелчком – это исключит самопроизвольное отсоединение.
Если при разборке снимались лампы подсветки, замените перегоревшие на аналогичные по мощности (обычно 1,2 Вт, цоколь W2x4,6d). Убедитесь, что контакты патронов не деформированы – при необходимости подогните их тонкогубцами. Избегайте касания колб пальцами: жировые следы сокращают срок службы ламп.
Перед установкой панели в посадочное место проверьте работу приборов на столе. Подключите временно аккумулятор через провода с зажимами «крокодил» к соответствующим контактам (плюс на клемму 15, минус на массу). Включите зажигание и проконтролируйте движение стрелок, срабатывание индикаторов и яркость подсветки.
При монтаже панели в торпедо Оки сначала заведите верхнюю часть в пазы, затем аккуратно надавите на нижнюю кромку до щелчка фиксаторов. Если панель не встаёт на место, не прилагайте чрезмерных усилий – проверьте, не мешают ли провода или смещённые крепления. Затяните два винта в нижней части (под заглушками) и один саморез под декоративной накладкой рулевой колонки.
После установки подключите аккумулятор и протестируйте все функции: включите габариты (должна загореться подсветка), проверните ключ в положение «старт» (стрелки должны отклониться до максимума и вернуться), нажмите на педаль тормоза (контрольная лампа должна погаснуть). Если спидометр не реагирует на движение, проверьте подключение датчика скорости на коробке передач.
Завершите сборку установкой декоративных накладок. Пластиковые элементы Оки часто ломаются при неаккуратном монтаже – нагревайте их строительным феном до 60–70°C перед установкой, чтобы повысить эластичность. Закрепите накладки на защёлках, начиная с центральной части, затем переходите к боковым. Убедитесь, что все зазоры равномерны и нет скрипов при нажатии.
