Панель приборов Фольксваген Т5 (код детали 7H0 920 850 или 7H0 920 851 для рестайлинговых моделей) – сложный узел, требующий аккуратности при демонтаже. В отличие от более поздних поколений, Т5 использует комбинированную конструкцию с аналоговыми стрелками и ЖК-дисплеем, что усложняет процесс разборки. Перед началом работ отключите аккумулятор и подготовьте инструменты: TORX T15, T20, пластиковые лопатки для снятия клипс, пинцет и магнитную отвёртку.
Первый этап – снятие декоративной накладки. Она крепится на 6 клипсах (две сверху, четыре снизу) и двух винтах TORX T20 под заглушками в нижней части. Подденьте накладку пластиковой лопаткой, начиная с нижнего края, чтобы не повредить защёлки. Отсоедините разъём подсветки кнопок Climatronic (если установлен) и аккуратно отведите накладку в сторону.
Далее демонтируйте сам приборный щиток. Он фиксируется двумя винтами TORX T15 сверху и двумя снизу. После откручивания потяните щиток на себя, одновременно отсоединяя два разъёма: основной 32-контактный (чёрный) и дополнительный 16-контактный (серый) для CAN-шины. Обратите внимание на фиксаторы разъёмов – их нужно отжать тонкой отвёрткой, чтобы не сломать пластиковые выступы.
Разборка щитка начинается со снятия стрелок. Для этого включите зажигание (не запуская двигатель) и установите стрелки в положение «0». Отключите зажигание и аккуратно подденьте стрелки пластиковым съёмником или двумя тонкими отвёртками, равномерно надавливая с двух сторон. Избегайте перекосов – это может повредить ось шагового двигателя. После снятия стрелок открутите 4 винта TORX T10, удерживающие переднюю панель, и отделите её от корпуса.
Для доступа к ЖК-дисплею потребуется снять плату. Она крепится на 5 винтах TORX T8 и фиксируется защёлками по периметру. Отсоедините шлейф дисплея, аккуратно отжав фиксатор на разъёме. При обратной сборке проверьте состояние контактов шлейфа – окисление часто становится причиной некорректной работы экрана. Сборку проводите в обратном порядке, соблюдая момент затяжки винтов (0,8–1,2 Н·м).
Необходимые инструменты и материалы для разборки панели приборов
Для демонтажа панели приборов Фольксваген Т5 потребуется набор Torx T15 и T20 – эти биты используются для крепления облицовки и самого щитка. Отвёртка с гибким валом или угловым адаптером облегчит доступ к винтам в труднодоступных местах, например, за рулевой колонкой. Пластиковые монтажные лопатки шириной 5–7 мм предотвратят повреждение защёлок и клипс при снятии декоративных накладок. Мультиметр с функцией прозвонки понадобится для проверки целостности проводки при подозрении на неисправности.
Антистатический браслет обязателен при работе с электронными компонентами панели – статическое электричество способно вывести из строя микросхемы комбинации приборов. Для фиксации снятых элементов используйте магнитные лотки или коробки с ячейками: винты M5 и M6, а также пластиковые пистоны диаметром 6 мм легко теряются. Ключ на 10 мм пригодится для отсоединения клеммы аккумулятора перед началом работ, что исключит короткое замыкание.
Специализированный съёмник для автомобильных клипс (например, Hazet 798-1) ускорит процесс снятия обшивки без риска сломать крепления. Если планируется замена ламп подсветки, подготовьте светодиоды с цоколем T5 или T10 в зависимости от модификации Т5 – штатные лампы накаливания часто перегорают и требуют частой замены. Для очистки контактов разъёмов используйте спрей Kontakt 60 или аналоги: он удаляет окислы без повреждения покрытия.
При разборке панели с целью ремонта или тюнинга пригодится паяльная станция с регулировкой температуры до 350°C и тонким жалом (0,5–1 мм) для работы с SMD-компонентами. Термоусадочные трубки диаметром 2–4 мм и клеевой пистолет помогут восстановить изоляцию проводов после пайки. Для документирования процесса используйте фотоаппарат или смартфон с высоким разрешением: снимки расположения разъёмов и креплений упростят обратную сборку.
Снятие декоративных накладок и облицовки вокруг приборной панели
Перед началом работ отключите клемму «минус» аккумулятора, чтобы исключить случайное срабатывание подушек безопасности или короткое замыкание. Накладки вокруг приборной панели Volkswagen T5 фиксируются пластиковыми защёлками и винтами под крестовую отвёртку (PH2). Основные точки крепления расположены под рулевой колонкой, по бокам центральной консоли и в зоне воздуховодов.
Начните с нижней накладки под рулём: аккуратно подденьте её плоской отвёрткой с мягкой насадкой (или пластиковым клином) в районе стыка с центральной консолью. Отщёлкните фиксаторы, двигаясь от центра к краям, – всего их 4 штуки. Затем открутите два винта под заглушками (расположены симметрично у основания накладки) и снимите деталь, потянув её на себя.
Следующий этап – боковые облицовки центральной консоли. Каждая из них удерживается тремя защёлками (две сверху, одна снизу) и одним винтом под заглушкой в нижней части. Заглушки подденьте тонкой отвёрткой, винты открутите крестовой отвёрткой PH2. После этого облицовку можно снять, слегка потянув в сторону и вверх, – не прилагайте чрезмерных усилий, чтобы не сломать пластиковые направляющие.
Верхняя накладка приборной панели (панели воздуховодов) крепится на 6 защёлках: по две с каждой стороны и две в центре. Для снятия вставьте пластиковый клин в щель между накладкой и торпедо у левого воздуховода, аккуратно отщёлкните первую защёлку, затем повторите процедуру справа. Центральные фиксаторы освобождаются после снятия боковых – потяните накладку на себя, одновременно приподнимая её вверх.
Особое внимание уделите разъёмам проводки: на некоторых моделях T5 к облицовкам подключены датчики освещения или кнопки управления. Перед полным снятием детали отсоедините разъёмы, нажав на фиксаторы пальцами или отвёрткой. Если разъём не поддаётся, проверьте наличие дополнительных защёлок – на Volkswagen T5 часто используются разъёмы с двойной фиксацией.
После демонтажа всех накладок осмотрите посадочные места на предмет повреждений. Очистите поверхности от пыли и грязи, используя мягкую ткань и спирт – это предотвратит скрипы при обратной сборке. При установке деталей на место сначала защёлкните центральные фиксаторы, затем боковые, и только после этого закручивайте винты. Проверьте плотность прилегания накладок, чтобы избежать дребезжания во время езды.

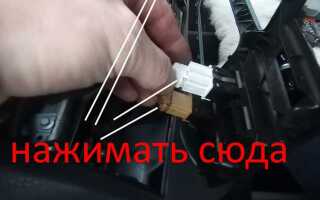

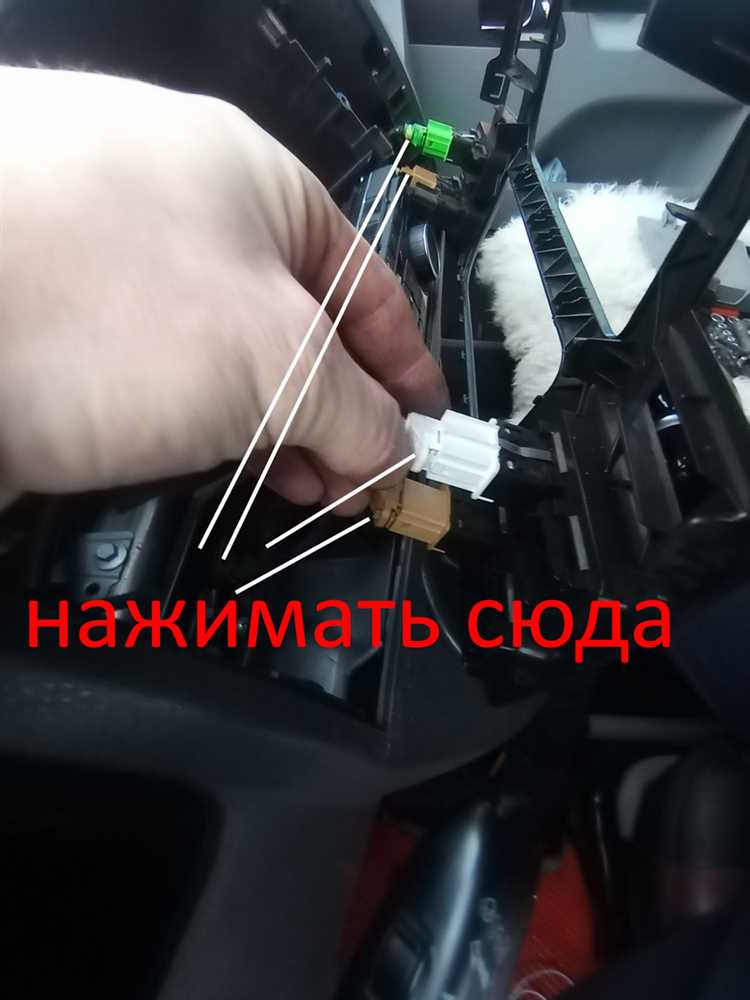

Отключение электрических разъемов и датчиков перед демонтажем
Перед началом работ отсоедините клемму «-» аккумулятора, чтобы исключить короткое замыкание. На панели приборов Фольксваген Т5 основные разъемы расположены с тыльной стороны: 24-контактный разъем T32 (черный) для питания и CAN-шины, 12-контактный T12a (коричневый) для подсветки и датчиков, а также 6-контактный T6 (серый) для тахометра и спидометра. Отсоединяйте их, нажав на фиксаторы пальцами или плоской отверткой – не тяните за провода. Для разъема T32 потребуется предварительно снять защитный кожух, закрепленный двумя защелками.
Датчики уровня топлива и температуры охлаждающей жидкости подключены через отдельные разъемы T2 (белый) и T4 (зеленый) – их легко идентифицировать по цветовой маркировке проводов: желтый (+12В), коричневый (масса), синий (сигнал). Перед отключением промаркируйте разъемы скотчем или фломастером, чтобы избежать ошибок при сборке. Если на разъемах присутствует коррозия, обработайте контакты спреем Kontakt 60 или аналогичным средством – это предотвратит ложные срабатывания после установки панели.
Демонтаж рулевой колонки и подрулевых переключателей
Перед началом работ отключите аккумулятор, сняв клемму «минус». Рулевая колонка Фольксваген Т5 крепится на четырёх болтах под шестигранник на 6 мм – два сверху (закрыты пластиковыми заглушками) и два снизу (доступны после снятия нижнего кожуха). Открутите их против часовой стрелки, удерживая рулевое колесо от проворачивания. Для демонтажа подрулевых переключателей потребуется отсоединить разъёмы: левый (управление светом и поворотниками) и правый (круиз-контроль, если установлен). Разъёмы фиксируются защёлками – нажмите на них тонкой отвёрткой, одновременно потянув колодку на себя.
После снятия болтов рулевая колонка опустится вниз, но останется закреплённой на шлицевом валу. Чтобы полностью её демонтировать, потребуется снять рулевое колесо: отверните центральную гайку на 24 мм, затем снимите колесо с помощью съёмника (артикул VAG T10055 или аналог). Если съёмника нет, используйте ударный метод: резко потяните колесо на себя, одновременно постукивая по задней стороне молотком через деревянную проставку. После этого отсоедините контактное кольцо подушки безопасности (жёлтый разъём) и вытащите колонку вперёд.
- Подрулевые переключатели крепятся на пластиковых защёлках – отожмите их плоской отвёрткой, начиная с нижней части. Не прилагайте чрезмерных усилий: корпус хрупкий, особенно на морозе.
- При обратной сборке смажьте шлицы рулевого вала консистентной смазкой (например, Литол-24) для предотвращения скрипов.
- Перед установкой руля убедитесь, что колёса стоят прямо, а метки на валу и рулевом механизме совмещены.
- Затягивайте центральную гайку руля моментом 50 Н·м, затем доверните на 90°.
Извлечение основного блока приборов из посадочного места
Перед началом работ отключите аккумулятор, сняв клемму «минус». Это предотвратит короткое замыкание и сброс настроек бортового компьютера. На моделях Т5 с 2003 по 2015 год блок приборов фиксируется двумя винтами Torx T20 – они расположены в нижней части панели, за декоративной накладкой.
Снимите рулевое колесо, используя съемник для подрулевых переключателей. На большинстве модификаций достаточно открутить три винта под заглушками на задней стороне руля. Отсоедините разъемы подушки безопасности и клаксона, предварительно отметив их положение маркером.
Демонтируйте верхнюю и нижнюю части кожуха рулевой колонки. Для этого потребуется отвертка с плоским шлицем – подденьте фиксаторы по периметру, начиная с нижней части. Не прилагайте чрезмерных усилий: пластиковые защелки хрупкие и легко ломаются.
Отсоедините разъемы от блока управления климатической установкой и магнитолы. На разъемах используются фиксаторы – нажмите на них пальцем или тонкой отверткой, одновременно потянув колодку на себя. На моделях с автоматическим климат-контролем дополнительно отключите датчик температуры салона.
Сдвиньте блок приборов на себя, преодолевая сопротивление пластиковых направляющих. На задней стороне панели расположены три разъема: основной (20-контактный), для подсветки (4-контактный) и CAN-шины (16-контактный). Отсоединяйте их поочередно, придерживая блок свободной рукой, чтобы избежать повреждения проводки.
На некоторых версиях Т5 (особенно с 2009 года) блок приборов дополнительно крепится металлическими скобами. Их можно обнаружить, осмотрев посадочное место снизу – скобы фиксируются винтами Torx T15. Открутите их, прежде чем пытаться извлечь панель полностью.
При обратной установке убедитесь, что все разъемы вставлены до щелчка. Проверьте работу подсветки и индикаторов до окончательной сборки – это сэкономит время на повторный демонтаж. Если после установки загорается ошибка «Неисправность приборной панели», сбросьте ее сканером VCDS или отключите аккумулятор на 10 минут.
Не допускайте попадания пыли и влаги на контакты разъемов. При необходимости очистите их спиртовой салфеткой. Избегайте использования смазок на силиконовой основе – они могут вызвать окисление контактов со временем.
Разборка и проверка компонентов панели на предмет повреждений
Проверьте состояние следующих компонентов:
- ЖК-дисплей: ищите битые пиксели, подтеки жидких кристаллов, расслоение слоев. Подключите его к тестовому стенду или блоку управления – если дефекты не исчезают, замените модуль.
- Подсветка: осмотрите светодиоды и лампы накаливания (в зависимости от года выпуска) на предмет перегорания. Проверьте стабилизаторы напряжения (например, микросхемы типа LM317) – при выходе из строя они вызывают мерцание или неравномерную яркость.
- Кнопки и энкодеры: протестируйте их работу мультиметром в режиме проверки контактов. Изношенные микропереключатели (например, тактовые кнопки с сопротивлением >10 Ом в нажатом состоянии) подлежат замене.
- Пластиковые элементы: трещины на рамке или защелках устраните эпоксидным клеем, но избегайте попадания на оптические поверхности.
При пайке используйте флюс без кислоты (например, канифоль) и удаляйте остатки спиртом. Храните снятые детали в антистатических пакетах, чтобы избежать повреждения микросхем статическим электричеством.
Сборка и установка панели приборов в обратном порядке
Перед началом сборки убедитесь, что все электрические разъемы очищены от окислов и смазаны контактной пастой типа Kontakt 60. Подключите шлейфы к приборной панели в строгом соответствии с метками на плате: разъем T32 (синий) – к левому блоку, T16 (черный) – к правому. Зафиксируйте их защелками до характерного щелчка, избегая перекосов. Если на панели установлены новые датчики (например, уровня топлива), проверьте их сопротивление мультиметром – для VW T5 стандартные значения составляют 240 Ом (пустой бак) и 33 Ом (полный).
Установите панель в посадочное место под углом 30 градусов, начиная с верхней кромки. Прижмите её до упора, одновременно надавливая на нижние фиксаторы – они должны войти в пазы на торпедо без усилия. Закрутите два винта Torx T20 в верхних углах (момент затяжки 2,5 Н·м), затем четыре винта T15 по периметру (момент 1,8 Н·м). Не перетягивайте крепеж: пластиковый корпус панели склонен к деформации, что приведет к затиранию стрелок или ложным ошибкам CAN-шины.
Подключите аккумулятор и выполните инициализацию приборов. Для этого включите зажигание на 10 секунд, не запуская двигатель, затем выключите и повторите процедуру трижды. Это сбросит адаптации датчиков и синхронизирует показания с блоком управления. Проверьте работу всех индикаторов: лампы ABS, подушек безопасности и Check Engine должны погаснуть через 2–3 секунды после старта. Если ошибки сохраняются, отключите аккумулятор на 5 минут – контроллер перезагрузится и пересчитает параметры.
Установите декоративные накладки, начиная с нижней заглушки. Вставьте её в паз до упора, затем защелкните боковые крышки, прижимая их к торпедо с усилием 3–4 кг. Верхнюю накладку зафиксируйте двумя клипсами (артикул 7H0 858 541) – они часто ломаются при демонтаже, поэтому замените их при малейших признаках износа. Запустите двигатель и проконтролируйте показания спидометра и тахометра на холостом ходу: допустимое отклонение – ±50 об/мин и ±2 км/ч от реальных значений.
