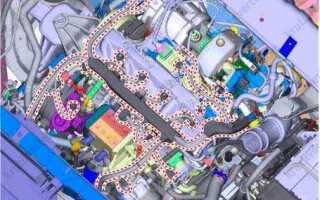

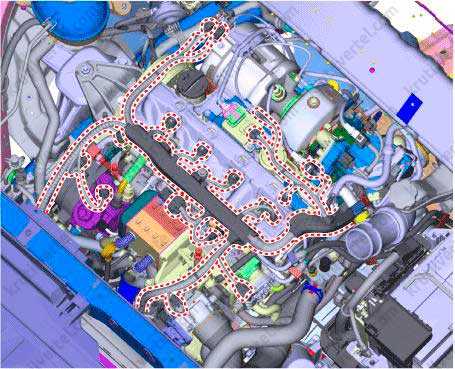

Форсунки на Freelander 2 (2006–2014 гг.) с двигателями TD4 (2.2L) и Si6 (3.2L) оснащены разъемами с фиксаторами повышенной жесткости. Попытка снять их без подготовки часто приводит к повреждению контактов или пластиковых защелок. В этой статье – последовательность действий, проверенная на реальных автомобилях, с указанием инструментов и типичных ошибок.
Разъемы форсунок на TD4 расположены под пластиковой крышкой клапанной крышки, закрепленной на 10 болтах Torx T30. На Si6 доступ осложнен дополнительным кожухом – его снимают после откручивания 4 гаек 10 мм. Перед началом работ отключите аккумулятор: на моделях с 2010 года установлена система Start-Stop, и случайное замыкание может вызвать ошибку P0610 (неисправность блока управления).
Для снятия разъема потребуется тонкая плоская отвертка (ширина лезвия не более 3 мм) или специальный съемник VAS 1978/38 (артикул для заказа: LR0197838). Защелка разъема находится сбоку – нажмите на нее строго вниз, одновременно потянув разъем на себя. Усилие должно быть равномерным: перекос приведет к поломке фиксатора. На форсунках Delphi (TD4) защелка ломается при усилии свыше 12 Н·м – используйте динамометрическую отвертку, если есть сомнения.
После снятия разъема осмотрите контакты на наличие окислов. На автомобилях с пробегом свыше 150 000 км часто встречается коррозия – очистите контакты контактным спреем (например, Kontakt 60) и мелкозернистой наждачной бумагой P1000. Не используйте металлические щетки: они повреждают золотое покрытие контактов. Перед установкой разъема нанесите на контакты диэлектрическую смазку (артикул Liqui Moly 3140) – это предотвратит повторное окисление.
Если разъем не снимается, проверьте наличие дополнительных фиксаторов. На поздних версиях TD4 (с 2012 года) устанавливались разъемы с боковыми защелками – их нужно отжать одновременно с основной. В крайнем случае допускается аккуратное подрезание пластикового фиксатора ножом, но это необратимо: при повторной установке потребуется новый разъем (оригинальный номер LR006310).
Необходимые инструменты для демонтажа разъемов форсунок
Для снятия разъемов с форсунок на Land Rover Freelander 2 потребуется набор специализированных инструментов, адаптированных под конструкцию электрических соединений двигателя TD4 или Si6. Стандартные плоскогубцы или отвертки часто оказываются неэффективными из-за плотной фиксации разъемов и риска повреждения пластиковых защелок.
Основной инструмент – съемник разъемов форсунок (артикул LR021860 или аналоги, например, Hazet 793-1). Он имеет тонкие металлические лапки, которые заводятся под фиксаторы разъема, обеспечивая равномерное давление при отщелкивании. Без него попытки снять разъем вручную могут привести к поломке защелок или деформации корпуса.
Для работы с труднодоступными форсунками (особенно на двигателе Si6) понадобится удлинитель с гибким валом для съемника. Длина удлинителя должна составлять не менее 150 мм, чтобы обеспечить доступ к разъемам, расположенным под впускным коллектором или топливной рампой. Гибкий вал позволяет обходить препятствия без демонтажа дополнительных узлов.
Вспомогательные инструменты:
- Тонкогубцы с изогнутыми губками (например, Knipex 78 11 125) – для аккуратного захвата и извлечения разъемов в стесненных условиях.
- Пластиковый клин (артикул AST-TOOLS 1001) – предотвращает повреждение проводки при поддевании разъема.
- Магнитная телескопическая рукоятка – для извлечения упавших крепежных элементов из моторного отсека.
Для диагностики состояния разъемов после демонтажа используйте мультиметр с функцией проверки целостности цепи (например, Fluke 17B). Проверяйте сопротивление контактов на предмет окисления или обрыва – типичные значения для исправного разъема форсунки TD4 составляют 0,2–0,5 Ом.
При работе с разъемами, подвергшимися коррозии, необходим спрей для очистки электрических контактов (CRC 05103 или аналоги). Наносите состав на контакты за 10–15 минут до демонтажа, чтобы растворить оксидные пленки. Избегайте WD-40 – его состав не предназначен для электрических соединений и может оставлять проводящую пленку.
Для защиты рук от топлива и масла используйте нитриловые перчатки толщиной не менее 0,11 мм. Они обеспечивают тактильную чувствительность при работе с мелкими деталями и предотвращают попадание агрессивных жидкостей на кожу. Обычные латексные перчатки быстро разрушаются при контакте с дизельным топливом.
Дополнительные рекомендации по выбору инструмента:
- Избегайте съемников с пластиковыми лапками – они быстро изнашиваются и не обеспечивают необходимого усилия.
- Для двигателей с пробегом свыше 150 000 км выбирайте съемники с регулируемым углом захвата – защелки разъемов часто деформируются от вибрации.
- Храните инструменты в сухом месте – влага вызывает коррозию металлических частей съемников, снижая их эффективность.
Подготовка автомобиля перед началом работ
Перед снятием разъемов с форсунок на Land Rover Freelander 2 (2006–2014 гг.) убедитесь, что двигатель полностью остыл. Рабочая температура форсунок и топливной рампы может достигать 80–90°C, что создает риск ожогов. Охлаждение занимает не менее 2 часов после последней поездки, особенно если автомобиль эксплуатировался в режиме высоких нагрузок.
Отключите аккумуляторную батарею, сняв сначала минусовую клемму. Это предотвратит случайное замыкание при работе с электрическими компонентами и сбросит ошибки в блоке управления двигателем (ECU), которые могут возникнуть при отсоединении разъемов. Используйте ключ на 10 мм для клемм и храните их в чистом месте, чтобы избежать коррозии.
Снимите декоративную крышку двигателя, если она установлена. На Freelander 2 она крепится на 4–6 пластиковых защелках или винтах Torx T25. Под крышкой часто скапливается пыль и грязь – удалите ее сжатым воздухом или ветошью, чтобы предотвратить попадание мусора в топливную систему при снятии разъемов.
Обеспечьте доступ к форсункам. На двигателях TD4 (2.2D) и Si6 (3.2L) потребуется демонтировать:
- воздуховод от воздушного фильтра к турбине (на TD4);
- катушки зажигания (на Si6);
- топливные шланги высокого давления (при необходимости).
Для удобства используйте трещотку с удлинителем и головку на 8 мм для крепежа.
Проверьте состояние разъемов форсунок на предмет окисления или повреждений. На Freelander 2 часто встречаются проблемы с контактами из-за попадания влаги. Если обнаружены следы коррозии, очистите их специальным спреем для электрических контактов (например, CRC Contact Cleaner) и мелкозернистой наждачной бумагой (P1000). Избегайте чрезмерного усилия при очистке – контакты хрупкие.
Подготовьте инструменты для работы с разъемами. Потребуются:
- пластиковый клин или отвертка с плоским жалом (для поддевания фиксаторов);
- пассатижи с узкими губками (для снятия стопорных колец);
- мультиметр (для проверки сопротивления форсунок после отключения).
Не используйте металлические инструменты без изоляции – риск короткого замыкания на плюсовой проводке.
Разместите поддон или ветошь под топливной рампой. При снятии разъемов возможно вытекание остатков топлива (до 50 мл на форсунку). На двигателях TD4 давление в системе сохраняется до 30 минут после выключения зажигания – будьте готовы к небольшому фонтану при первом касании. Работайте в хорошо проветриваемом помещении или на открытом воздухе.
Доступ к форсункам на двигателе Land Rover Freelander 2
На двигателях TD4 и Si4 Freelander 2 форсунки расположены под впускным коллектором, что требует его демонтажа для доступа. Начните с отсоединения аккумулятора, затем снимите воздушный фильтр в сборе с патрубком, открутив хомут на дроссельной заслонке и два болта крепления корпуса фильтра (ключ Torx T25). Отсоедините разъемы датчиков массового расхода воздуха и положения дроссельной заслонки, предварительно освободив фиксаторы.
Впускной коллектор крепится шестью болтами (головка на 10 мм) и двумя шпильками с гайками (ключ на 13 мм). Перед снятием отсоедините вакуумные шланги и трубку системы вентиляции картера, пометив их расположение. Коллектор удерживается на резиновых втулках – приподнимите его аккуратно, чтобы не повредить прокладку. На двигателе TD4 дополнительно потребуется снять топливную рампу, открутив два болта (ключ на 8 мм).
После демонтажа коллектора форсунки становятся доступны, но для их извлечения необходимо снять фиксирующие скобы (используйте плоскую отвертку или специальный съемник). На двигателе Si4 форсунки расположены под углом – при работе с ними следите за уплотнительными кольцами, которые легко повредить. Рекомендуется заранее приобрести новые кольца (артикул LR003034 для TD4, LR031876 для Si4) и смазать их чистым дизельным топливом перед установкой.
При обратной сборке замените прокладку впускного коллектора (артикул LR013683 для TD4, LR013684 для Si4) и затягивайте болты в последовательности от центра к краям с моментом 10 Н·м. Перед запуском двигателя проверните стартер 10–15 секунд для прокачки топливной системы, избегая включения зажигания без прокрутки – это предотвратит завоздушивание и гидроудар.
Определение типа разъема на форсунках и его особенности
На Land Rover Freelander 2 используются два основных типа разъемов для форсунок: Bosch EV14 (для дизельных двигателей TD4 и Si4) и Delphi (для бензиновых двигателей). Отличить их можно по форме корпуса и количеству контактов: Bosch EV14 имеет прямоугольный пластиковый корпус с четырьмя контактами, расположенными в два ряда, а Delphi – овальный корпус с тремя контактами в один ряд. Проверка маркировки на форсунке или разъеме ускорит идентификацию.
Разъемы Bosch EV14 оснащены фиксирующим язычком на верхней части корпуса, который необходимо отжать перед снятием. Усилие для разблокировки требуется минимальное – достаточно надавить пальцем или тонкой отверткой. Применение чрезмерной силы приводит к поломке язычка, после чего разъем придется заменять целиком. Delphi, в свою очередь, фиксируется боковым зажимом, который отводится в сторону.
Контакты в разъемах Bosch EV14 изготовлены из латуни с покрытием из золота или олова для защиты от окисления. Это снижает риск потери сигнала, но требует аккуратности при подключении – грязь или масляные отложения на контактах вызывают перебои в работе форсунки. Delphi использует никелированные контакты, менее устойчивые к коррозии, поэтому перед установкой рекомендуется очистка спиртом или специальным контактным очистителем.
На дизельных двигателях Freelander 2 разъемы Bosch EV14 часто подвержены воздействию высоких температур и вибрации, что приводит к растрескиванию пластика. При обнаружении трещин или оплавлений разъем подлежит замене – даже микротрещины становятся причиной попадания влаги и короткого замыкания. Для профилактики рекомендуется обработка силиконовой смазкой после снятия.
Разъемы Delphi на бензиновых моделях имеют меньшую механическую прочность. При снятии важно избегать рывков за провода – это приводит к обрыву контактов внутри изоляции. Если провод поврежден, его можно восстановить пайкой с термоусадкой, но лучше заменить разъем целиком, так как заводская герметизация нарушается.
Для точной диагностики типа разъема используйте VIN-код автомобиля. На сайтах производителей форсунок (Bosch, Delphi) доступны каталоги, где по VIN можно определить не только тип разъема, но и артикул оригинальной детали. Это исключает ошибки при заказе запчастей. Альтернативный способ – визуальное сравнение с эталонными изображениями на профильных форумах.
При замене разъема учитывайте полярность подключения. На Bosch EV14 контакты пронумерованы: 1 и 2 – питание, 3 и 4 – сигнал управления. На Delphi порядок следующий: крайний контакт – масса, средний – питание, внутренний – сигнал. Ошибка в подключении приводит к выходу из строя форсунки или блока управления двигателем.
Методы безопасного отсоединения фиксаторов разъемов
Перед началом работы отключите аккумулятор, чтобы исключить короткое замыкание. Для разъемов с боковыми фиксаторами (например, на форсунках Land Rover Freelander 2 TD4) используйте тонкую пластиковую лопатку или отвертку с изолированной ручкой: вставьте инструмент в паз фиксатора и аккуратно отожмите его в сторону, одновременно потянув разъем на себя. Избегайте приложения силы к проводам – усилие должно быть направлено строго на корпус разъема. На моделях с 2011 года фиксаторы часто выполнены из хрупкого пластика (полиамид PA66), поэтому при температуре ниже +5°C прогрейте их строительным феном до 40–50°C, чтобы снизить риск поломки.
Для разъемов с центральным замком (тип «push-to-release») надавите на фиксатор большим пальцем, удерживая корпус разъема второй рукой, и потяните в противоположные стороны. Если фиксатор не поддается, капните в зазор 1–2 капли силиконовой смазки или WD-40, подождите 30 секунд и повторите попытку. Никогда не используйте металлические инструменты для поддевания – это приводит к деформации контактных групп. После отсоединения осмотрите разъем на наличие окислов: при их обнаружении очистите контакты ластиком или специальным спреем для электрических соединений (например, Kontakt 60).
Особенности снятия разъемов без повреждения проводки
Избегайте резких рывков: усилие отсоединения должно прикладываться плавно, с контролем обратной связи – характерный щелчок сигнализирует о разблокировке. Проверьте состояние резиновых уплотнителей разъема: при наличии трещин или деформаций замените их (оригинальный номер LR003170), иначе попадание влаги вызовет коррозию контактов. После снятия осмотрите провода на предмет перегибов или оголенных участков – минимальный радиус изгиба для проводки форсунок составляет 15 мм, нарушение этого параметра приводит к обрыву жил внутри изоляции.
Проверка состояния контактов после демонтажа
После снятия разъемов с форсунок Land Rover Freelander 2 осмотрите контактные площадки на наличие окисления, коррозии или механических повреждений. Особое внимание уделите пинам №1 (питание) и №2 (управляющий сигнал) – на них чаще всего образуется налет из-за воздействия топливных паров и влаги. Используйте увеличительное стекло для выявления микротрещин или деформаций, которые могут привести к нестабильному контакту.
Окисленные контакты очистите безворсовой салфеткой, смоченной в спирте (изопропиловом, концентрация не менее 90%). Избегайте абразивных материалов – они царапают позолоченное покрытие, снижая его электропроводность. Для удаления стойких отложений допустимо применение ластика с мелким зерном, но только при условии последующей промывки контактов спиртом.
Проверьте упругость фиксаторов разъема. На Freelander 2 часто встречается ослабление пружинных зажимов из-за многократных подключений. Если фиксатор не удерживает разъем в гнезде с усилием не менее 5 Н (примерно 0,5 кгс), замените его – иначе возможны самопроизвольные отключения при вибрации.
Измерьте сопротивление между контактами разъема с помощью мультиметра в режиме омметра (диапазон 200 Ом). Нормальные значения: менее 0,5 Ом между соседними пинами, бесконечность – между несвязанными. Превышение порога в 1 Ом указывает на скрытую коррозию или обрыв проводника внутри изоляции.
При обнаружении следов перегрева (потемнение пластика, оплавление изоляции) замените разъем целиком. На Freelander 2 используются разъемы типа Delphi 13645799 или аналогичные. Убедитесь, что новый разъем имеет идентичную распиновку и класс защиты не ниже IP67 – это критично для работы в подкапотном пространстве.
Перед обратной установкой нанесите на контакты тонкий слой диэлектрической смазки (например, Dow Corning 4) для защиты от влаги. Избегайте силиконовых смазок – они могут вызвать утечку тока при высоких температурах. После сборки проведите диагностику через OBD-II на предмет ошибок P0201-P0204 (неисправность цепи форсунок).
Типичные ошибки при снятии разъемов и как их избежать
Вторая ошибка – игнорирование предварительного сброса давления в топливной рампе. Даже при выключенном зажигании остаточное давление в системе может достигать 3–5 бар, что приводит к выбросу топлива при снятии разъема. Для сброса давления отсоедините предохранитель топливного насоса (№15 в блоке салона), запустите двигатель и дайте ему заглохнуть. После этого отключите клемму аккумулятора на 5 минут – это обесточит форсунки и исключит случайное открытие клапанов при манипуляциях с разъемами.
Третья ошибка – работа без проверки состояния контактов. Окисление или деформация ламелей разъема (обычно из-за перегрева или попадания влаги) приводит к плохому контакту и ошибкам по цепи форсунок. Перед снятием осмотрите разъем на наличие зеленого налета (сульфат меди) или черных точек (прогар). При обнаружении окислов очистите контакты стекловолоконной щеткой и обработайте контактной смазкой на основе меди (например, Liqui Moly 3140). Если ламели погнуты, выровняйте их пинцетом с усилием не более 0,5 Н – превышение приведет к отрыву контактной площадки от печатной платы разъема.
Сборка и проверка работоспособности после установки
Перед запуском двигателя убедитесь, что все разъемы форсунок зафиксированы с характерным щелчком – нажмите на них до упора, пока не почувствуете сопротивление. Проверьте целостность уплотнительных колец на форсунках: трещины или деформации приведут к подсосу воздуха и нестабильной работе. Установите топливную рампу, затянув болты крест-накрест с моментом 12–15 Н·м, используя динамометрический ключ. Подключите аккумулятор, сбросьте ошибки сканером (например, Launch X431) через диагностический разъем OBD-II, чтобы исключить ложные коды неисправностей после отключения питания.
- Запустите двигатель на холостом ходу и прослушайте работу форсунок стетоскопом или отверткой (приложив ручку к уху). Нормальный звук – равномерное тиканье без пропусков или металлического звона.
- Проверьте герметичность соединений: нанесите мыльный раствор на места стыков форсунок с рампой и коллектором – пузырьки укажут на утечку топлива.
- Прогрейте двигатель до 80–90°C и выполните тест-драйв с резким ускорением на 2–3 передаче. Обратите внимание на отсутствие провалов, детонации и черного дыма из выхлопной трубы – признаков некорректной работы форсунок.
- Считайте данные с блока управления через 50–100 км пробега: параметры «Коррекция подачи топлива» (Fuel Trim) должны находиться в пределах ±5% от номинала.
При обнаружении отклонений повторно проверьте качество контактов разъемов и состояние уплотнений – окисление или загрязнение контактов часто становится причиной нестабильной работы.
