Задний бампер на Форд Фьюжн (модели 2002–2012 годов) крепится на 8–10 пластиковых фиксаторах и 4–6 болтах под ключ на 10 мм. В зависимости от комплектации, могут присутствовать дополнительные крепления к задним крыльям или подкрылкам. Перед началом работ отсоедините клемму аккумулятора, чтобы избежать случайного срабатывания датчиков парктроника или камеры заднего вида.
Для демонтажа потребуются: торцевая головка на 10 мм с удлинителем, плоская отвертка с широким жалом, пластиковые клинья для снятия обшивки (если установлены подкрылки) и шестигранник на 5 мм (для некоторых модификаций). Работайте в перчатках – края бампера и крепежные элементы могут иметь острые заусенцы.
Начинайте с нижней части бампера: подденьте пластиковые заглушки на днище и выкрутите болты, удерживающие бампер к кузову. Затем переходите к боковым креплениям – они расположены за задними фарами и в арках колес. Если бампер не поддается, проверьте наличие скрытых винтов под резиновыми заглушками или в нишах задних фонарей.
Особое внимание уделите разъемам проводки: на моделях с парктроником или подсветкой номерного знака отсоедините штекеры, предварительно пометив их расположение. Если бампер снимается для замены, осмотрите металлические кронштейны на предмет коррозии – при необходимости обработайте их преобразователем ржавчины перед установкой нового элемента.

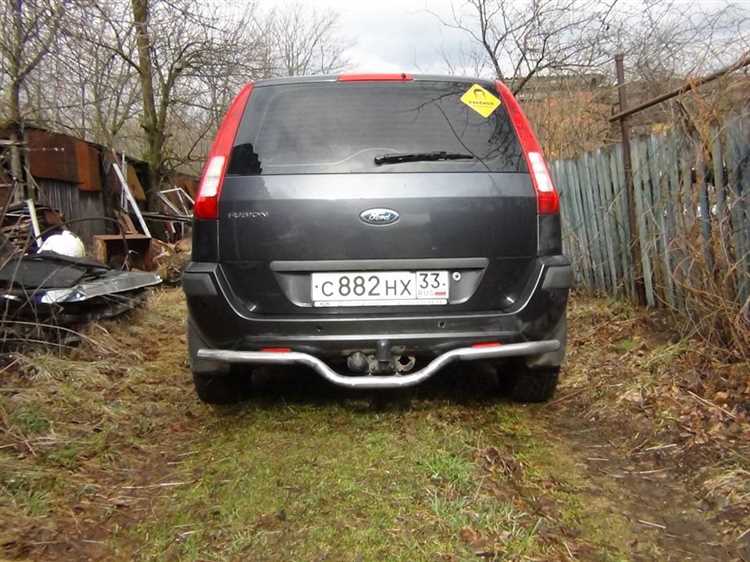

Какие инструменты понадобятся для демонтажа заднего бампера
Для снятия заднего бампера на Форд Фьюжн потребуется набор торцевых головок с трещоткой. Основные размеры: 8 мм, 10 мм и 13 мм – они нужны для откручивания болтов крепления бампера к кузову и подкрылкам. Без трещотки с удлинителем добраться до труднодоступных мест (например, под арками) будет проблематично.
Отвёртка с плоским шлицем пригодится для снятия пластиковых клипс, фиксирующих бампер к кузову. На Форд Фьюжн используется два типа клипс: стандартные пластиковые пистоны и металлические защёлки с центральным штифтом. Для последних потребуется специальный съёмник или тонкая отвёртка, чтобы аккуратно вытащить штифт.
Ключ Torx T25 или T30 необходим для откручивания саморезов, крепящих бампер к задним фонарям и нижней части кузова. На некоторых моделях встречаются винты под Torx T20, поэтому лучше иметь набор с несколькими размерами. Проверить тип крепежа можно по сервисной документации или визуально перед началом работ.
Пластиковые лопатки для демонтажа обшивки помогут избежать повреждения лакокрасочного покрытия и пластиковых элементов. Их используют для аккуратного отделения бампера от кузова в местах, где он прилегает плотно. Альтернатива – обычная пластиковая карта, но она менее удобна и может сломаться при сильном нажатии.
Фонарик или налобный светодиодный светильник обязателен, так как часть крепежа расположена в затенённых зонах: под бампером, за задними колёсами и в нишах арок. Без хорошего освещения легко пропустить болты или повредить проводку датчиков парктроника, если они установлены.
Пассатижи или круглогубцы понадобятся для отсоединения разъёмов проводки задних фонарей и датчиков. На Форд Фьюжн разъёмы часто фиксируются пластиковыми защёлками, которые нужно сжать перед отсоединением. Если защёлка сломается, потребуется замена разъёма, поэтому действовать нужно осторожно.
Домкрат и подставки под кузов пригодятся, если нужно снять задние колёса для доступа к болтам крепления бампера в арках. Работать на домкрате без подставок опасно – кузов может сорваться. Для Форд Фьюжн достаточно стандартного гидравлического домкрата грузоподъёмностью не менее 1,5 тонны.
Смазка WD-40 или её аналог поможет открутить закисшие болты. Наносить её нужно за 10–15 минут до начала работ, чтобы состав проник в резьбу. Для особо проблемных соединений можно использовать ударную отвёртку или нагрев болта строительным феном, но это крайние меры – на Форд Фьюжн крепёж обычно откручивается без особых усилий.

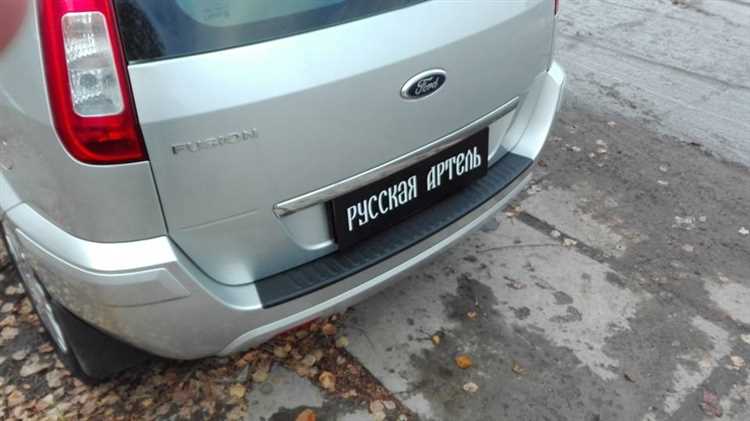

Как правильно подготовить автомобиль перед снятием бампера
Перед началом работ установите автомобиль на ровную поверхность и зафиксируйте его стояночным тормозом. Отключите минусовую клемму аккумулятора, чтобы исключить случайное замыкание при демонтаже проводки подсветки номерного знака или парктроников. Снимите запасное колесо и инструменты из багажника, чтобы освободить доступ к крепежным элементам бампера – на Форд Фьюжн они расположены под пластиковыми заглушками в нише багажного отсека. Очистите зону вокруг бампера от грязи и пыли, особенно в местах крепления к кузову и подкрылкам, чтобы избежать попадания абразивных частиц в резьбовые соединения.
Подготовьте необходимые инструменты: торцевые головки на 8 и 10 мм, удлинитель, трещотку, плоскую и крестовую отвертки, а также пластиковые клинья для аккуратного отделения бампера от кузова. Проверьте наличие скрытых крепежных винтов под накладками порогов и в нижней части бампера – на моделях после 2010 года они часто закрыты декоративными заглушками. Если бампер оснащен датчиками парковки или камерой заднего вида, отсоедините их разъемы, предварительно пометив провода маркером или скотчем, чтобы избежать ошибок при обратной сборке.
Где находятся крепления заднего бампера на Форд Фьюжн
На Форд Фьюжн задний бампер фиксируется в шести основных точках: две по бокам в арках задних колёс, две под задними фонарями и две снизу, ближе к центру. Боковые крепления расположены внутри колёсных арок, за пластиковыми накладками – их удерживают пластиковые пистоны или винты под Torx T20. Чтобы добраться до них, потребуется снять подкрылки или отогнуть их край, предварительно открутив саморезы по периметру.
Под задними фонарями бампер крепится к кузову двумя болтами на 10 мм, скрытыми под пластиковыми заглушками. Заглушки легко поддеваются плоской отвёрткой, но действовать нужно аккуратно – материал хрупкий. После удаления заглушек болты откручиваются головкой или ключом, при этом бампер уже частично освобождается и может слегка провиснуть.
Нижние крепления – это два пластиковых фиксатора в центральной части бампера, расположенные симметрично относительно номерного знака. Они вставлены в металлические кронштейны кузова и удерживаются за счёт защёлок. Чтобы их снять, достаточно потянуть бампер на себя с усилием, но предварительно нужно убедиться, что все верхние и боковые крепления демонтированы.
В некоторых модификациях Форд Фьюжн (особенно с парктрониками или камерой заднего вида) дополнительно устанавливаются провода, подключённые к датчикам в бампере. Разъёмы находятся с внутренней стороны бампера, ближе к левой или правой стороне – их нужно отсоединить перед полным снятием. Провода обычно закреплены на пластиковых клипсах, которые снимаются без инструментов.
Крепления бампера к задним крыльям иногда усиливаются металлическими скобами, особенно на моделях после 2010 года. Эти скобы фиксируются саморезами под крестовую отвёртку и находятся в верхней части арок, под уплотнителем багажника. Если их не открутить, бампер не снимется полностью, а при попытке вытянуть его может повредиться пластик.
Перед началом работ рекомендуется осмотреть бампер снизу на наличие дополнительных винтов или пистонов, особенно если автомобиль подвергался ремонту или тюнингу. В редких случаях встречаются нестандартные крепления, например, болты под шестигранник или усиленные кронштейны. Если бампер не поддаётся, стоит проверить наличие скрытых фиксаторов под накладками порогов или в районе задних брызговиков.
Как снять задние подкрылки для доступа к бамперу
Задние подкрылки на Форд Фьюжн крепятся на пластиковые пистоны и саморезы. Для демонтажа потребуется крестовая отвёртка (PH2), плоская отвёртка (5 мм) и съёмник пистонов. Начните с колеса: ослабьте болты крепления, поднимите автомобиль домкратом и снимите колесо. Подкрылок фиксируется 5–7 пистонами по периметру и 2–3 саморезами в арке – их расположение зависит от года выпуска (2002–2005: саморезы ближе к бамперу; 2006–2012: один саморез скрыт под пластиковой заглушкой в нижней части арки).
Снимите пистоны, поддевая их плоской отвёрткой за центральную часть – не тяните за края, чтобы не сломать фиксаторы. Саморезы открутите полностью, затем аккуратно отогните подкрылок, начиная с переднего края. Внутренняя сторона подкрылка может быть приклеена к кузову двухсторонним скотчем – подденьте его пластиковой лопаткой, чтобы не повредить лакокрасочное покрытие. У моделей с 2008 года в верхней части подкрылка установлен дополнительный пластиковый кронштейн, закреплённый одним болтом на 10 мм – его также необходимо демонтировать.
После снятия подкрылка проверьте состояние резиновых уплотнителей и пластиковых клипс. Если пистоны повреждены, замените их на новые (артикул Ford: 1317717) – стандартный диаметр 8 мм. При обратной установке сначала зафиксируйте подкрылок саморезами, затем вставьте пистоны, нажимая до щелчка. Избегайте чрезмерного затягивания саморезов, чтобы не деформировать пластик.
Как отсоединить электрические разъемы от заднего бампера
На Форд Фьюжн электрические разъемы заднего бампера расположены в двух основных зонах: под фонарями заднего хода и в районе парктроника (если установлен). Для доступа к ним потребуется частично демонтировать внутреннюю обшивку багажника или снять пластиковые заглушки в нишах колесных арок. Разъемы фиксируются пластиковыми защелками – нажмите на язычок пальцем или отверткой с плоским жалом, одновременно потянув колодку на себя. Усилие должно быть умеренным: чрезмерное давление может повредить контакты или корпус разъема.
Перед отсоединением отключите аккумулятор, чтобы избежать короткого замыкания, особенно если работаете с проводкой парктроника или подсветки номера. Разъемы под фонарями заднего хода часто имеют дополнительную фиксацию металлической скобой – сдвиньте ее в сторону, прежде чем тянуть колодку. Если провода припаяны к датчикам (например, к датчику заднего хода), используйте мультиметр для проверки цепи перед отсоединением, чтобы исключить обрыв.
После отсоединения разъемов закрепите провода изолентой или пластиковыми стяжками к кузову, чтобы они не мешали при снятии бампера. Осмотрите контакты на предмет окисления: при наличии белого или зеленого налета очистите их спиртом и мелкозернистой наждачной бумагой (1000–1500 грит). Избегайте использования WD-40 – состав может оставлять проводящую пленку, ухудшая контакт.
Как открутить болты и защелки крепления бампера
На Форд Фьюжн задний бампер фиксируется комбинацией болтов и пластиковых защелок. Основные точки крепления расположены в арках колес, под днищем и в районе задних фонарей. Для доступа к болтам в арках потребуется снять подкрылки – они держатся на 3–4 саморезах и нескольких клипсах. Используйте торцевую головку на 10 мм для болтов в арках и на 8 мм для креплений под бампером.
Под днищем бампер удерживают два болта с головкой Torx T30 – они находятся ближе к центру, примерно на уровне задней кромки колесных арок. Откручивать их удобнее с ямы или подъемника, так как доступ ограничен. Если болты прикипели, нанесите проникающую смазку (например, WD-40) за 10–15 минут до работы и постучите по головке молотком через удлинитель.
Защелки расположены по периметру бампера: 4–5 штук сверху (под крышкой багажника), 2–3 снизу и по одной с каждой стороны у фонарей. Чтобы их отсоединить, вставьте плоскую отвертку в паз защелки и аккуратно подденьте, одновременно потянув бампер на себя. Избегайте резких движений – пластик хрупкий, особенно при низких температурах.
В районе задних фонарей бампер крепится двумя способами: металлическими скобами (слева) и пластиковыми пистонами (справа). Скобу открутите ключом на 7 мм, пистоны вытащите пассатижами, зажав центральный стержень и потянув корпус на себя. Если пистон сломался, замените его на новый – артикул оригинальной детали 1475815.
Для откручивания болтов под фонарями потребуется снять сами фонари. Они держатся на двух гайках на 10 мм и одной защелке. После демонтажа фонарей откроется доступ к двум болтам Torx T25, фиксирующим бампер. Не перетягивайте их при обратной установке – момент затяжки не должен превышать 4–5 Н·м.
Если бампер не снимается после откручивания всех креплений, проверьте скрытые точки фиксации: одна защелка может находиться под номерным знаком (если он установлен на бампере), а вторая – в районе выхлопной трубы. Для доступа к последней снимите защитный кожух глушителя, открутив два болта на 10 мм.
При обратной сборке сначала защелкните пластиковые фиксаторы, затем затяните болты в последовательности: центр → арки → фонари. Это предотвратит перекос бампера и повреждение защелок. Если бампер не встает на место, проверьте, не осталось ли незакрепленных проводов или шлангов (например, омывателя заднего стекла), которые могут мешать установке.

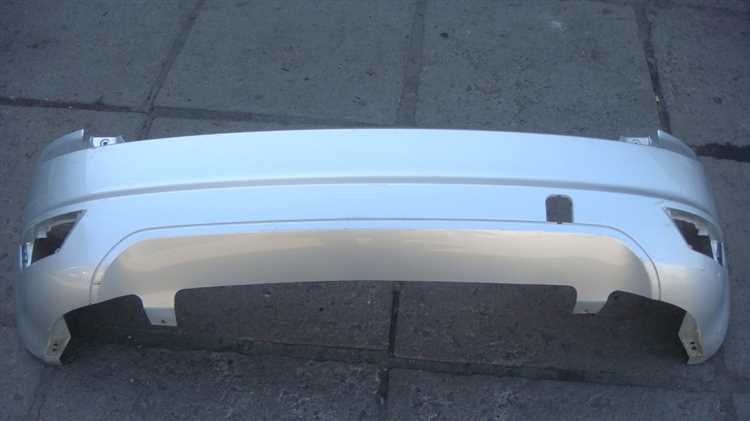

Как аккуратно снять бампер, не повредив лакокрасочное покрытие
Перед началом работ оберните отвёртку или пластиковый съёмник малярным скотчем в 2–3 слоя. Это предотвратит случайные царапины при поддевании защёлок. На Форд Фьюжн задний бампер крепится на 8–10 пластиковых клипсах и 4–6 винтах под крестовую отвёртку (размер PH2). Клипсы расположены вдоль верхнего края бампера, в арках колёс и снизу – их легко сломать при резком усилии.
Отсоедините разъёмы подсветки номерного знака и парктроников (если есть). Для этого нажмите на фиксатор пальцами или плоской отвёрткой, обёрнутой тканью, и потяните разъём на себя. Не дёргайте за провода – они крепятся к бамперу через пластиковые хомуты, которые можно разрезать кусачками и заменить новыми при сборке.
- Снимите задние фонари: открутите 2 винта под заглушками в багажнике и аккуратно вытащите фонарь, покачивая его из стороны в сторону. Это даст доступ к двум верхним креплениям бампера.
- Подденьте бампер снизу пластиковым съёмником, начиная с центра. Работайте поочерёдно с обеих сторон, чтобы избежать перекоса. Клипсы в арках колёс часто закисают – смажьте их силиконовой смазкой за 10 минут до снятия.
- Придерживайте бампер при отсоединении последних креплений, чтобы он не упал на землю. Даже небольшой удар может повредить кромку или сколоть краску.
Если бампер «прикипел» к кузову, не используйте металлические инструменты. Вместо этого возьмите деревянный брусок и резиновый молоток: постучите по углам бампера через брусок, чтобы ослабить защёлки. На Форд Фьюжн часто встречаются скрытые крепления под заглушками в нижней части бампера – проверьте их перед началом работ.
После снятия осмотрите кромки бампера и кузова на предмет сколов. Если обнаружены повреждения, зачистите их мелкозернистой наждачной бумагой (P1000–P1500), обезжирьте и покройте лаком из баллончика. При сборке замените все сломанные клипсы (артикул оригинальных – 1315555) и нанесите на новые силиконовую смазку для облегчения установки.
Что делать, если бампер не снимается из-за закисших креплений
Закисшие крепления бампера на Форд Фьюжн чаще всего встречаются в местах пластиковых пистонов, металлических клипс и болтов под арками. Основные зоны риска – нижние фиксаторы, где скапливается грязь и влага, а также боковые защёлки, прилегающие к крыльям. Перед началом работ очистите крепления от грязи сжатым воздухом или жёсткой щёткой, чтобы оценить степень коррозии.
Для размягчения ржавчины и окислов используйте проникающие составы: WD-40 Specialist, Liquid Wrench или отечественный «Унисма». Нанесите средство на крепления с помощью тонкой насадки, выдержите 10–15 минут, затем повторите процедуру. Избегайте чрезмерного заливания – избыток жидкости может стечь на ЛКП и вызвать помутнение. При сильном закисании замочите крепления на ночь, обернув их ветошью, пропитанной составом.
Если пистоны не поддаются, попробуйте вытянуть их центральный стержень плоскогубцами или специальным съёмником для клипс. В случае поломки пистона высверлите остатки сверлом диаметром 3–4 мм, а затем удалите обломки пинцетом. Для металлических клипс используйте ударную отвёртку: установите её жало в шлиц болта и нанесите резкий удар молотком, чтобы сорвать резьбу с места.
При закисании болтов под арками (обычно на 10 или 13 мм) действуйте по алгоритму:
- Обработайте болт проникающей смазкой и дайте впитаться 20 минут.
- Наденьте накидной ключ с удлинителем и попробуйте провернуть болт рывками, чередуя направления (по часовой стрелке и против).
- Если болт не поддаётся, нагрейте его газовой горелкой или строительным феном до 150–200°C – металл расширится, и ржавчина частично разрушится.
- После нагрева сразу нанесите удар по головке болта через наставку и попробуйте открутить.
Для пластиковых защёлок, прикипевших к кузову, используйте пластиковый клин или старую кредитку. Вставьте инструмент между бампером и кузовом, аккуратно отжимая защёлку, и одновременно тяните бампер на себя. Избегайте металлических лопаток – они могут повредить лакокрасочное покрытие. Если защёлка сломалась, замените её на новую (артикул для Форд Фьюжн – 1475815).
В крайних случаях, когда крепление не поддаётся, допустимо срезать его болгаркой или ножовочным полотном. Для этого:
- Защитите кузов малярным скотчем и картоном.
- Срежьте головку болта или пистона, оставив резьбовую часть в кузове.
- После снятия бампера высверлите остатки сверлом на 1–2 мм больше диаметра резьбы.
- Нарежьте новую резьбу метчиком или установите ремонтную шпильку.
После успешного снятия бампера очистите посадочные места от ржавчины и старого герметика металлической щёткой или наждачной бумагой зернистостью P120. Нанесите на резьбу болтов и пистоны медную смазку или антикоррозийный состав (например, Permatex 24110), чтобы предотвратить повторное закисание. При установке бампера замените все повреждённые крепления – даже микротрещины на пистонах могут привести к дребезгу на неровностях.
Как проверить состояние крепежных элементов после снятия бампера
После демонтажа бампера осмотрите все пластиковые клипсы, болты и защёлки на предмет деформации, трещин или сколов. На Форд Фьюжн чаще всего ломаются клипсы с артикулами W716383-S400 (верхние) и W716384-S400 (боковые) – проверьте их фиксирующие лепестки на целостность. Если лепестки разогнуты или отсутствуют, клипса не обеспечит надёжную фиксацию, что приведёт к вибрации бампера на ходу. Металлические болты (обычно M6x16 или M8x20) осмотрите на наличие коррозии или сорванной резьбы – даже незначительная ржавчина может затруднить последующую установку.
Проверьте резиновые втулки на направляющих штифтах бампера – они должны быть эластичными, без разрывов и затвердений. На Фьюжн 2008–2012 годов часто изнашиваются втулки с каталожным номером 5M51-17K948-AA, расположенные в нижних точках крепления. Если резина потрескалась или деформировалась, замените их, иначе бампер будет провисать или стучать на неровностях. Также обратите внимание на металлические кронштейны – они не должны иметь изгибов или следов усталости металла, особенно в местах сварки.
Протестируйте работу защёлок бампера: нажмите на них пальцами и убедитесь, что они возвращаются в исходное положение без заеданий. На моделях до 2010 года встречаются защёлки с пластиковыми пружинами (артикул 4M51-17K835-AA) – если пружина сломалась, защёлка не будет фиксироваться. Для проверки резьбовых соединений используйте динамометрический ключ: момент затяжки болтов крепления бампера должен составлять 8–12 Н·м – превышение этого значения приведёт к срыву резьбы в кузове.
Замените все повреждённые элементы сразу, даже если дефект кажется незначительным. Используйте только оригинальные запчасти или проверенные аналоги (например, Febi, Meyle), так как неоригинальные клипсы часто не соответствуют геометрии кузова и быстро выходят из строя. Перед установкой новых креплений очистите посадочные места от грязи и ржавчины, при необходимости обработайте их преобразователем коррозии или консистентной смазкой для предотвращения дальнейшего окисления.
Как установить задний бампер обратно на Форд Фьюжн
Перед установкой убедитесь, что все крепежные элементы бампера и кузова очищены от грязи и ржавчины. Нанесите тонкий слой антикоррозийной смазки на металлические болты и гайки, особенно если автомобиль эксплуатируется в условиях повышенной влажности. Проверьте состояние пластиковых фиксаторов – треснутые или деформированные замените новыми (артикул оригинальных фиксаторов для Фьюжн: 1475854). Подготовьте инструменты: торцевую головку на 10 мм, удлинитель, трещотку и отвертку с плоским шлицем для поддевания клипс.
Начните с установки бампера на направляющие кузова. Совместите отверстия для болтов в верхней части бампера с кронштейнами на кузове – здесь потребуется помощник, чтобы удерживать деталь на весу. Закрепите бампер двумя болтами M6x25 (момент затяжки 8–10 Н·м) в верхних точках. Далее зафиксируйте нижнюю часть: вставьте пластиковые клипсы в отверстия на бампере и кузове, затем защелкните их до характерного щелчка. Проверьте симметричность зазоров между бампером и крыльями – допустимое отклонение не более 2 мм.
- Подключите разъемы задних фонарей и парктроника (если установлен), предварительно убедившись в целостности проводки. Разъемы имеют ключ, исключающий неправильное подключение.
- Установите задние брызговики, закрепив их тремя саморезами с каждой стороны (размер 5×16 мм).
- Затяните все болты крест-накрест, начиная с центральных, чтобы избежать перекоса бампера.
- Проверьте работу задних фонарей и парктроника на предмет корректного срабатывания.
